带方形安装底座的异形法兰连接支座

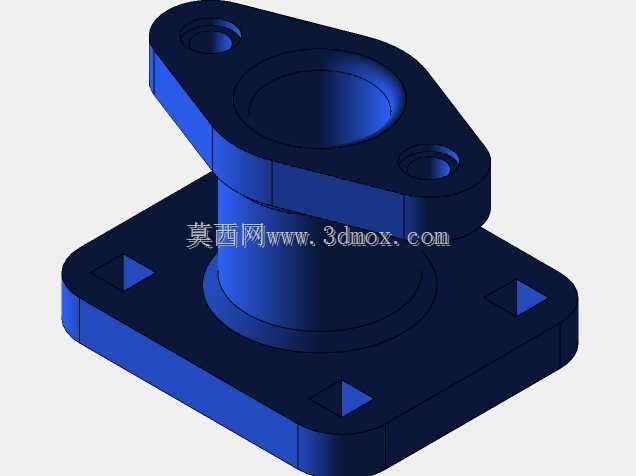

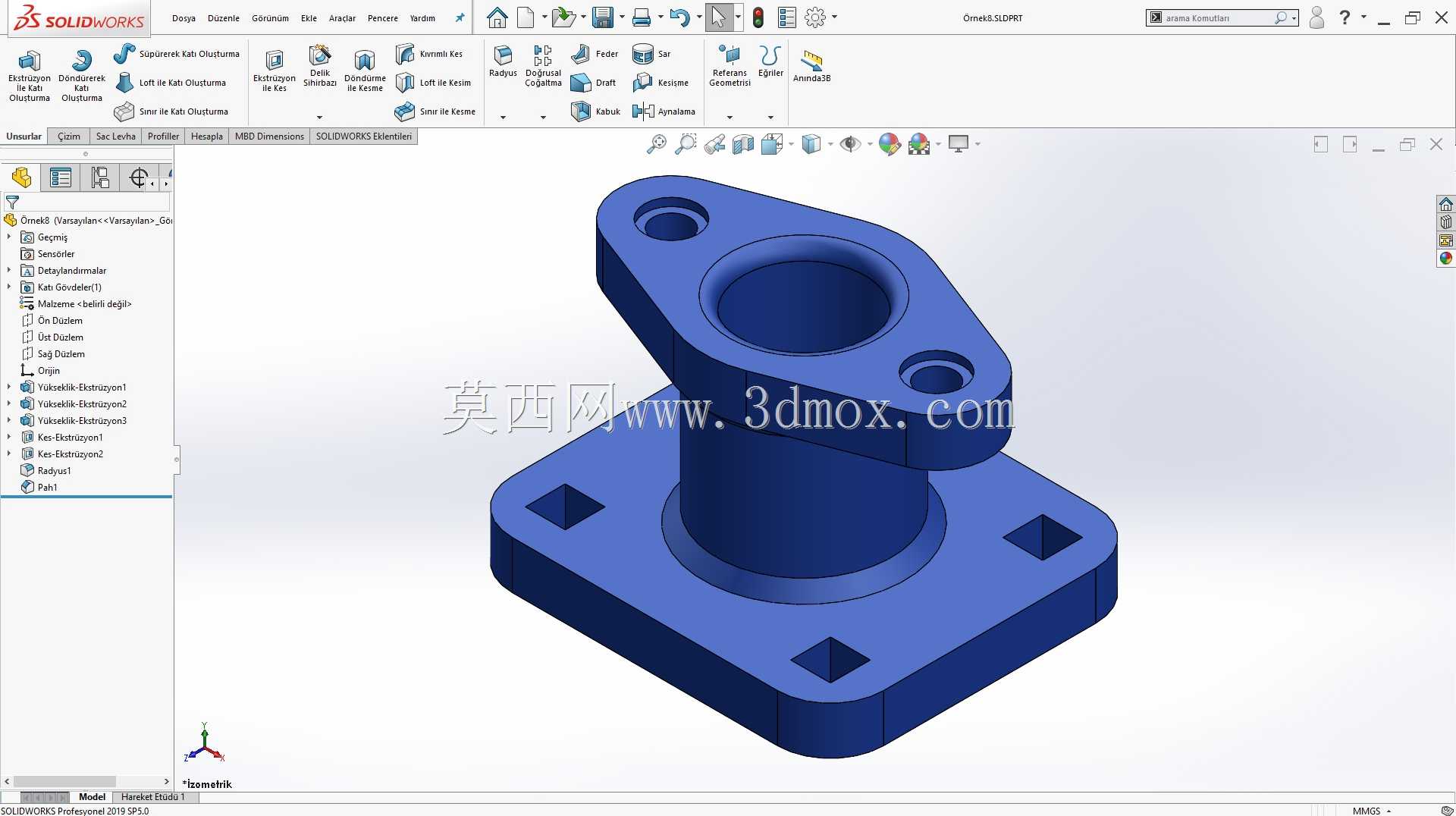

　　该零件属于管路与设备衔接类的支撑连接构件，在流体输送管路布设、小型动力单元输出端定位、气动系统支路接驳场景中应用广泛，日常多被用在液压站阀组外接管路支撑、压缩空气管路转角固定、小型泵体出口端管路对接位置，用来抵消管路运行中产生的径向振动与轴向窜动，避免管路接口因长期受力出现密封失效、焊缝开裂的问题。从结构设计逻辑来看，零件整体采用下部方形安装基座、中部圆柱支撑筒体、上部斜置双孔连接法兰的三段式布局，下部方形基座的四个角位设置了沉头安装孔，安装时可将内六角螺栓完全沉入孔位内，不会出现螺栓头突出基座平面的问题，既可以保证基座与安装面完全贴合，也能避免突出的螺栓头与周边其他零部件产生运动干涉，基座底面设计有0.2mm的平面度公差要求，

　　安装时不需要额外加工调整垫片就能保证贴合面的密封性能，若用于有密封要求的管路场景，可直接在基座与安装面之间加装对应规格的密封垫片即可。中部的圆柱支撑筒体是整个零件的受力核心，筒体壁厚根据上部连接法兰的倾斜角度做了差异化设计，靠近法兰受力侧的壁厚比另一侧厚1.5mm，主要是为了平衡上部斜置法兰带来的偏载力矩，避免长期受侧向力时筒体根部出现应力集中断裂的问题，筒体内部为贯通式空腔，可直接作为流体通道使用，内壁粗糙度控制在Ra1.6以内，减少流体输送过程中的阻力损失，也能避免介质残留在内壁缝隙中造成堵塞或腐蚀。上部的连接法兰采用双螺栓孔的耳式设计，法兰面相对下部安装基座存在固定倾斜角度，这个角度是根据实际管路的布设走向确定的，

　　不需要额外加装弯头调整管路角度，就能直接对接对应倾斜方向的管路接口，减少了管路连接的接头数量，也就降低了管路系统的泄漏点，法兰的密封面设计有环形密封槽，可适配O型密封圈实现端面密封，密封槽的深度与宽度公差控制在±0.05mm，保证密封圈压缩量处于合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现介质泄漏的问题。在安装边界方面，下部方形基座的轮廓尺寸决定了该零件安装时需要预留的最小平面空间，四个沉头孔的孔位公差按照IT7级精度设计，可直接适配现有通用安装面板的预留孔位，不需要现场重新配钻打孔；中部筒体的外径尺寸决定了周边零部件的避让距离，安装时需要保证筒体周边至少留出3mm的间隙，

　　避免设备运行过程中振动导致筒体与周边零件产生摩擦碰撞；上部法兰的两个连接孔中心距与常见的同通径管路法兰尺寸完全匹配，可直接互换通用，不需要单独加工定制对接法兰。从受力角度考虑，设计时针对零件的受力路径做了优化，下部基座与中部筒体的衔接位置做了R3的圆角过渡，避免直角位置出现应力集中，上部法兰与筒体的衔接位置同样做了渐变式的加厚过渡，将法兰受到的螺栓锁紧力、管路振动力均匀传递到中部筒体与下部基座上，不会出现局部应力过大导致零件断裂的问题。零件整体采用一体式结构设计，相比传统的分体式焊接连接支座，不存在焊接变形、焊缝锈蚀的问题，整体结构强度更高，长期运行的稳定性更好，也不需要定期对焊缝位置进行探伤检查，降低了后期维护的工作量。在实际选型使用时，可根据输送介质的不同选择对应材质的毛坯进行加工，输送普通水、压缩空气等常规介质时可采用普通碳钢材质做表面防锈处理即可，输送腐蚀性介质时可采用不锈钢材质加工，满足不同工况的使用需求。
