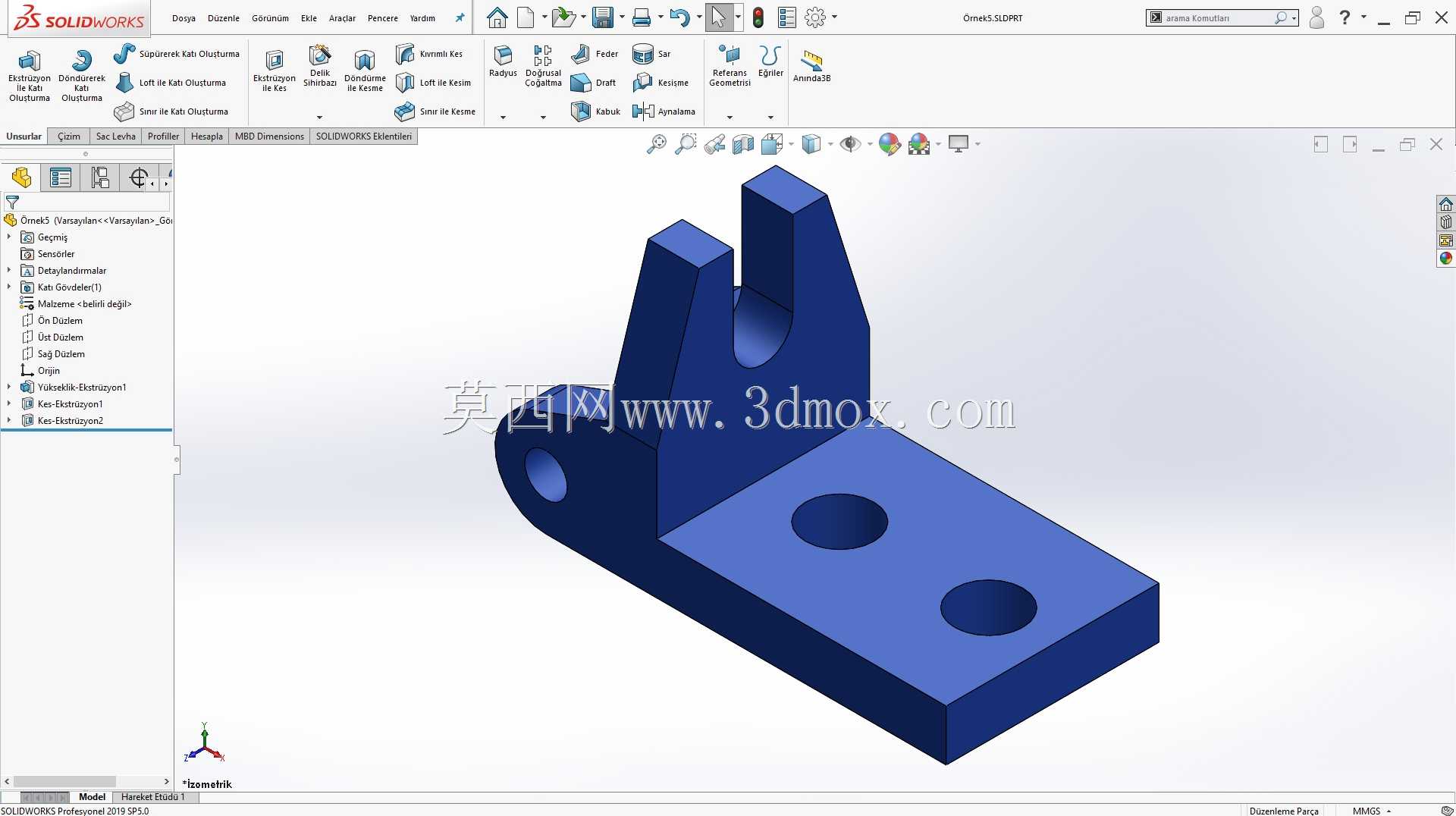

立式双耳带安装座铰接支撑固定件

　　该零件属于设备铰接支撑类通用五金配件，主要应用在各类需要实现部件摆动铰接、同时需要刚性固定安装的工业设备场景中，常见于自动化生产线的连杆传动机构、小型工装夹具的翻转定位单元、输送设备的挡料摆臂安装位、轻工机械的活动门体铰接支撑部位，也可作为非标设备中摆动执行件的基座使用，承担铰接轴的承载、固定端的载荷传递功能，是机械结构中实现转动副与固定安装面衔接的典型基础零件。

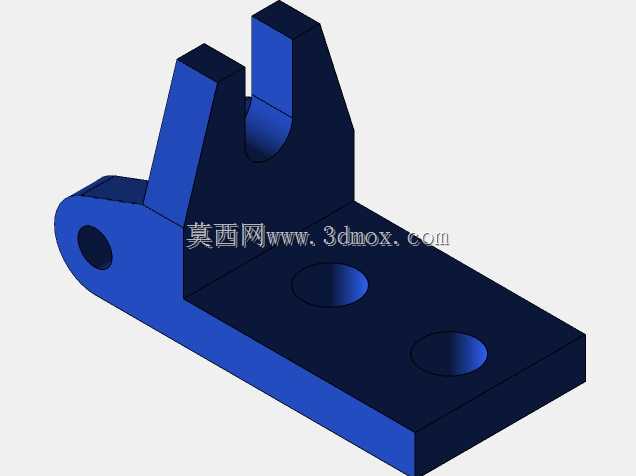

　　从结构功能来看，零件整体分为底部安装板与上部双耳支撑两个功能区段，底部安装板为矩形平板结构，板面上开设两个同轴度一致的圆形通孔，用于穿装螺栓完成零件与设备安装基面的锁紧固定，两个安装孔的孔位间距经过公差匹配设计，可适配常规的螺栓安装间距要求，安装板的底面为精加工平面，能够与设备安装基面完全贴合，避免安装后出现翘曲、受力不均的问题，保证固定后的整体刚性。上部的双耳支撑结构垂直于底部安装板设置，两个耳板平行布置，耳板之间预留有标准宽度的铰接槽，槽体宽度可适配对应直径的铰接轴与配套的铰接部件，耳板上同轴开设铰接孔，其中一侧耳板的铰接孔为通孔结构，可满足铰接轴的穿装需求，孔位与底部安装板的垂直距离经过受力核算，能够保证铰接部件摆动时不会与安装基面、安装螺栓发生运动干涉，同时耳板的厚度经过抗弯强度校核，可承受铰接部位传递的径向载荷与摆动过程中的冲击载荷，避免长期使用出现耳板变形、孔位磨损的问题。

　　在设计思路上，该零件优先考虑了加工工艺性与装配便捷性，整体采用等壁厚设计，除铰接孔与安装孔的加工区域外，其余结构无复杂曲面，可通过常规的铣削、钻削工艺完成加工，不需要特殊的工装夹具即可实现批量生产，零件的所有棱边均做了小尺寸倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能够减少应力集中，提升零件的疲劳强度。铰接孔与安装孔的位置度公差控制在合理范围内，既能够保证装配时的互换性，也不会因为过高的公差要求提升不必要的加工成本。零件的整体结构紧凑，没有冗余的设计部分，在满足承载要求的前提下尽可能压缩了整体占用空间，适合在设备内部安装空间有限的场景下使用。

　　从安装边界来看，该零件的底部安装板的长宽尺寸决定了其安装时需要的基面最小尺寸，安装时需要保证基面的平面度符合装配要求，避免强行锁紧导致零件变形；上部双耳的铰接槽宽度决定了可适配的铰接部件的厚度上限，铰接孔的直径决定了可适配的铰接轴直径，选型时需要匹配对应铰接件的尺寸参数，同时需要核算铰接部位的最大摆角，确认摆动范围内无其他结构干涉。零件的整体高度决定了铰接点距离安装基面的垂直距离，在进行整机结构布局时，可根据需要的铰接点高度选择对应规格的该类支座，保证传动机构的运动轨迹符合设计预期。在实际使用中，该类支座通常会配合铜套、滚动轴承等铰接配套件使用，降低铰接孔的磨损，延长零件的使用寿命，当承受较大冲击载荷时，也可在安装板与基面之间增加调整垫片，补偿安装面的平面度误差，保证固定的可靠性。
