双耳铰接式液压油缸连接接头结构

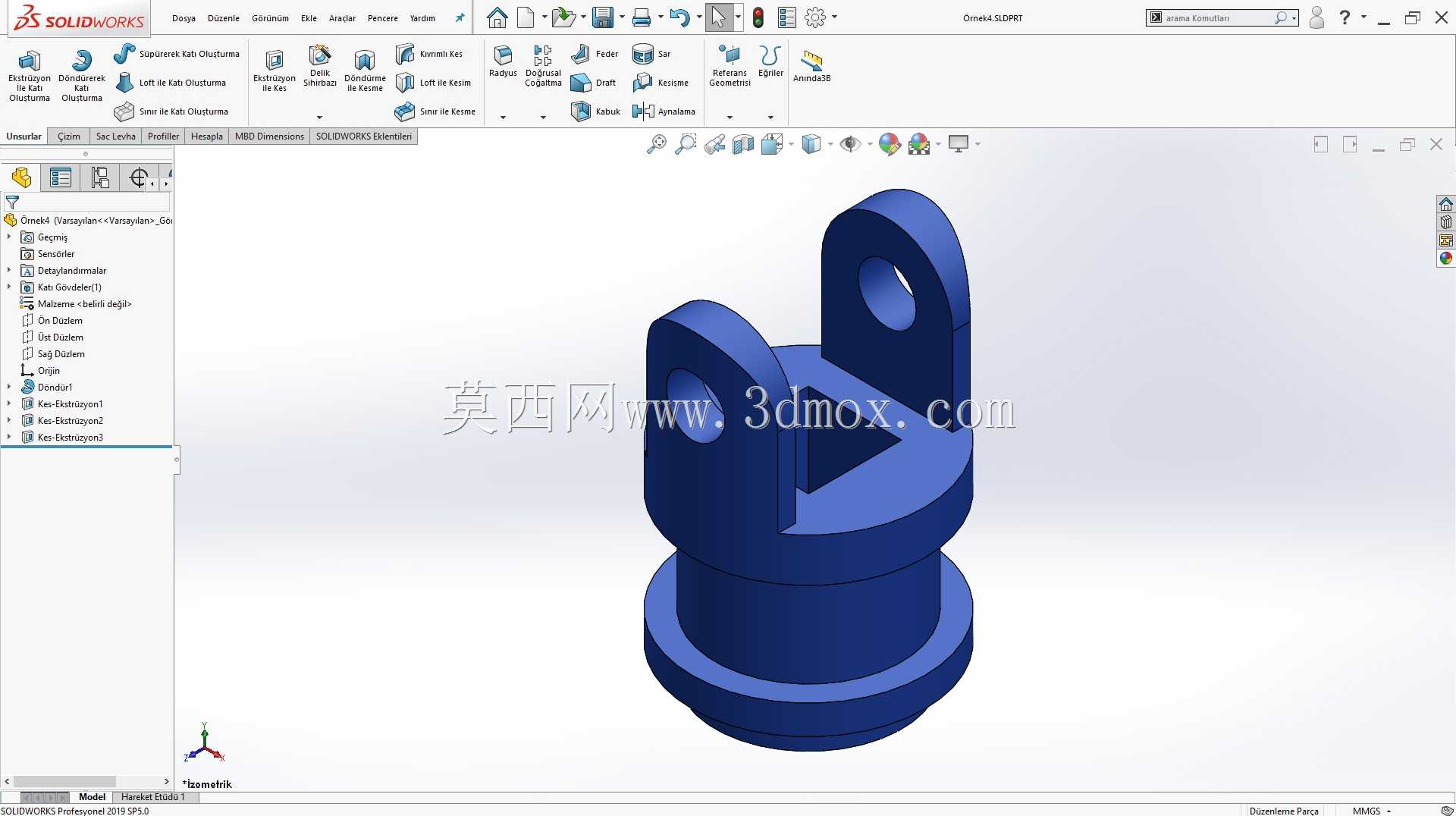

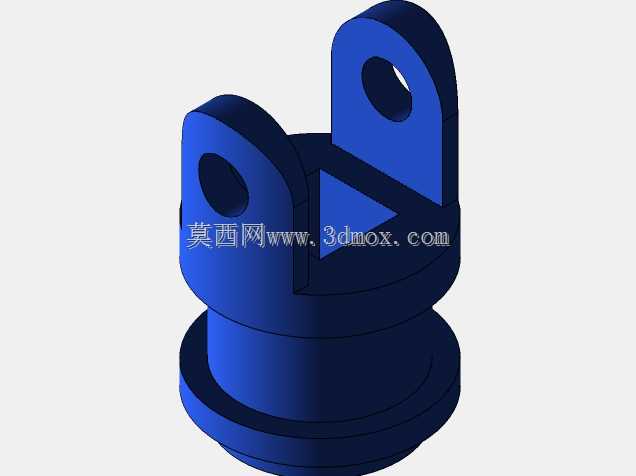

　　这类双耳铰接接头是液压执行机构末端的核心传力部件，日常在工程机械的动臂举升回路、工装夹具的夹紧单元、自动化生产线的顶升机构里都能见到它的身影，核心作用是在油缸活塞杆端和被驱动构件之间建立可小角度摆动的刚性连接，抵消安装面的平行度误差，避免活塞杆承受径向偏载，延长油缸密封件的使用寿命。从结构上看，下部的阶梯圆柱段是直接插入活塞杆内孔的安装位，最外侧的凸缘直径略大于杆体内孔，装配到位后会贴合活塞杆端面，既可以限制接头的插入深度，也能承受轴向的推拉力，避免接头在受拉时从杆端脱出；中间的圆柱段直径和活塞杆内孔保持H7/h6的间隙配合，装配时可以轻松推入，同时保证足够的同轴度，不会让活塞杆在伸缩过程中出现别劲的情况。

　　上部的两个平行耳板是铰接的核心受力部位，两个耳板上的同轴销孔用来穿装连接销轴，销轴另一端和被驱动构件的安装座连接，耳板的间距刚好匹配安装座的双耳或者单耳厚度，装配时间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现传动冲击，也不会因为间隙过小导致摆动卡滞。设计这类接头的时候，首先要核算耳板的抗剪强度和销孔的挤压应力，根据油缸的额定推拉力来确定耳板的厚度、销孔的直径以及销轴的材质，通常这类接头会选用45号钢整体锻造成型，之后进行调质处理，硬度控制在HB220-250之间，销孔位置做表面淬火处理，提升耐磨性能，避免长期摆动磨损导致孔位椭圆，出现连接松旷。两个耳板的同轴度公差要控制在0.02mm以内，如果同轴度超差，

　　穿装销轴的时候会出现别劲，工作过程中会额外给活塞杆施加径向力，轻则导致油缸漏油，重则会造成活塞杆弯曲变形。耳板内侧和下部安装段之间的三角加强筋是结构强度的关键，这个位置是应力集中的高发区，当接头承受大拉力的时候，应力会在耳板和基座的衔接位置聚集，增加三角加强筋可以有效分散应力，避免耳板在受冲击载荷的时候从根部断裂，加强筋的厚度通常和耳板厚度保持一致，过渡位置做R3以上的圆角，避免尖角造成的应力集中。安装边界方面，下部阶梯段的长度要匹配活塞杆端内孔的深度，插入后凸缘和活塞杆端面完全贴合，之后通过活塞杆侧面的紧定螺钉或者螺纹锁固的方式固定，防止接头在往复运动过程中出现转动；上部两个耳板的外侧间距要小于被驱动构件安装座的开口宽度，

　　保证摆动过程中耳板不会和安装座侧壁发生摩擦，销孔的中心到下部安装段端面的距离要根据油缸的行程和摆动角度核算，避免在油缸全伸或者全缩位置，接头和周边构件出现运动干涉。实际使用过程中，这类铰接接头允许的摆动角度通常在±15度以内，足够覆盖大部分工程机械和自动化设备的传动角度需求，相比单耳铰接结构，双耳结构的受力对称性更好，传力过程中不会出现侧向的扭转力矩，连接稳定性更高，适合在载荷较大、存在一定冲击的工况下使用。建模的时候要注意各个过渡圆角的处理，尤其是应力集中位置不能出现直角，同时要保证两个销孔的同轴度、安装段和耳板中心面的垂直度，这些形位公差直接影响后续零件加工的合格率和实际使用的寿命，装配验证的时候要模拟最大摆动角度，检查整个运动行程内是否存在干涉，销轴穿装是否顺畅，锁紧后是否存在轴向窜动的间隙。
