带铰接孔的折弯式安装连接支座结构

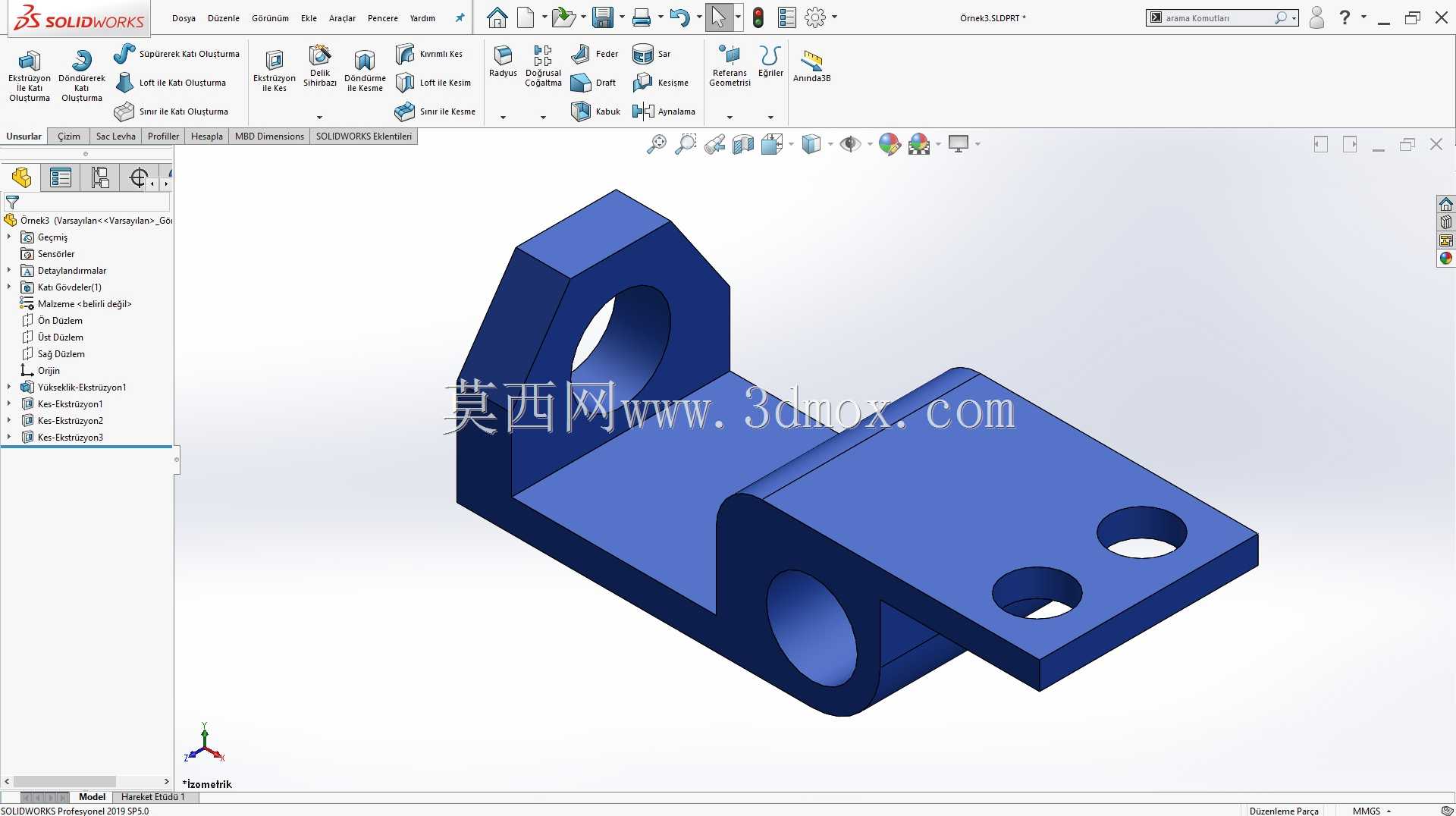

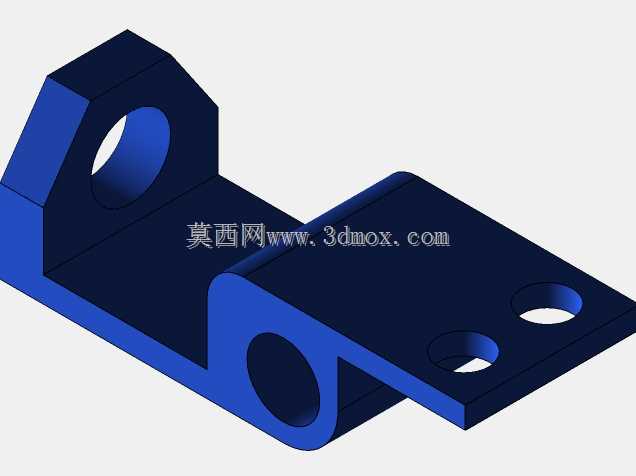

　　这类带铰接孔的折弯式安装支座，在轻工输送线、小型自动化工作站的辅助定位机构里应用十分普遍，日常做线边工装改造、小型执行元件安装固定时经常会用到这类构件。从结构形态来看，主体采用一体化折弯成型的基体，省去了多件拼接的焊缝应力集中问题，整体刚性表现更稳定，长期受交变载荷作用下也不容易出现拼接位开裂的情况。

　　基体一端设置带通孔的立式铰接耳，这个耳位的孔是用来穿装铰接销轴的，能够和配套的摆杆、连杆类构件形成转动副，满足机构小角度摆动的动作需求，耳板两侧做了加厚过渡处理，避免销轴受径向力时耳板出现掰裂变形，孔位的同轴度公差控制在合理区间，能保证销轴穿装后转动顺畅无卡滞，不会出现别劲磨损的问题。另一端延伸出的水平安装板上设置了两个沉头安装孔，这两个孔是用来穿装固定螺栓的，能够把整个支座牢牢锁在设备机架的安装基准面上，沉孔设计可以让螺栓头完全埋入板件表面，不会突出平面干涉后续安装的其他构件，两个孔的孔距按照常用的型材安装槽间距做了匹配，不用额外打孔改造就能直接适配常规的工业铝型材、方钢焊接机架的安装位。

　　基体中段的过渡位置做了圆弧折弯过渡，没有采用直角折弯的生硬结构，一方面是减少折弯处的应力集中，避免反复受载后折弯位置出现疲劳裂纹，另一方面也能给铰接位的转动构件留出足够的摆动间隙，不会在构件摆到极限角度时和基体发生磕碰干涉。中段还设置了一个横向的贯通孔，这个孔可以用来穿装定位销或者辅助连接杆，既可以作为支座自身的辅助定位基准，也能拓展安装其他的检测元件、限位挡块之类的附属配件，不用额外在基体上焊接凸台来拓展安装位。

　　做这类构件的结构设计时，首先要核算铰接耳的厚度是否匹配对应销轴的承载能力，要根据铰接位传递的最大径向力来验算耳板的剪切强度，避免负载过大时耳板被销轴剪断；其次要确认安装板的孔位和设备安装基准的匹配度，孔边到板件边缘的距离要满足螺栓安装的扳手空间要求，不能出现螺栓拧装时没有操作空间的问题；还要注意铰接孔和安装板平面的垂直度公差，如果垂直度偏差过大，会导致穿装后的销轴倾斜，连杆摆动时会出现额外的侧向力，加速销轴和孔壁的磨损，缩短构件的使用寿命。

　　从安装边界来看，这类支座的整体占用空间比较紧凑，立式铰接耳的高度控制在合理范围，不会过多占用设备上方的操作空间，水平安装板的外伸长度也做了优化，在保证安装孔位有足够操作空间的前提下，尽可能减少板件的外伸长度，避免外伸过长导致板件受载后出现下弯变形。铰接孔的内径按照常用的标准销轴直径做了适配，用户不用额外扩孔或者配做衬套就能直接采购标准销轴装配，降低了现场装配的加工成本。安装板的底面做了平面度处理，锁装在机架基准面上时不会出现翘边虚接的情况，能保证整个支座的安装刚性，不会因为固定不牢出现机构晃动的问题。

　　在实际产线应用里，这类支座常用来安装小型阻挡气缸、到位检测摆杆、物料导向拨杆这类需要小范围转动的执行构件，相比分体拼接的支座，一体化折弯的结构装配效率更高，只需要锁两颗固定螺栓就能完成安装，后期维护更换时拆卸也很方便，不需要拆解周边的其他管线构件。针对有耐磨需求的使用场景，还可以在铰接孔内压装铜衬套，提升孔位的耐磨性能，延长构件的更换周期，基体的结构本身也预留了衬套压装的余量，不用修改基体结构就能直接完成衬套加装，适配不同负载等级的使用场景。
