带双安装孔的弧形支撑定位基座结构

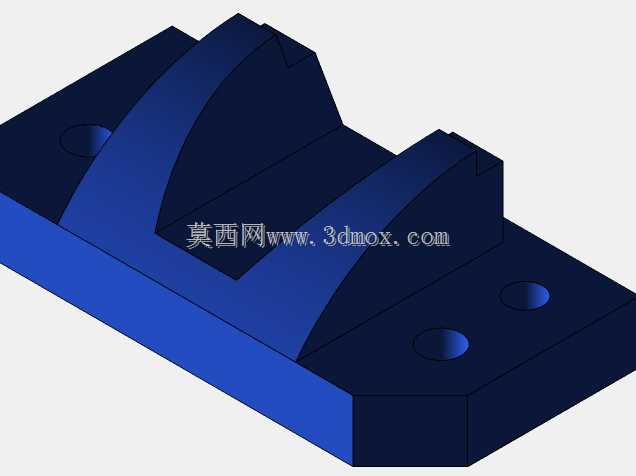

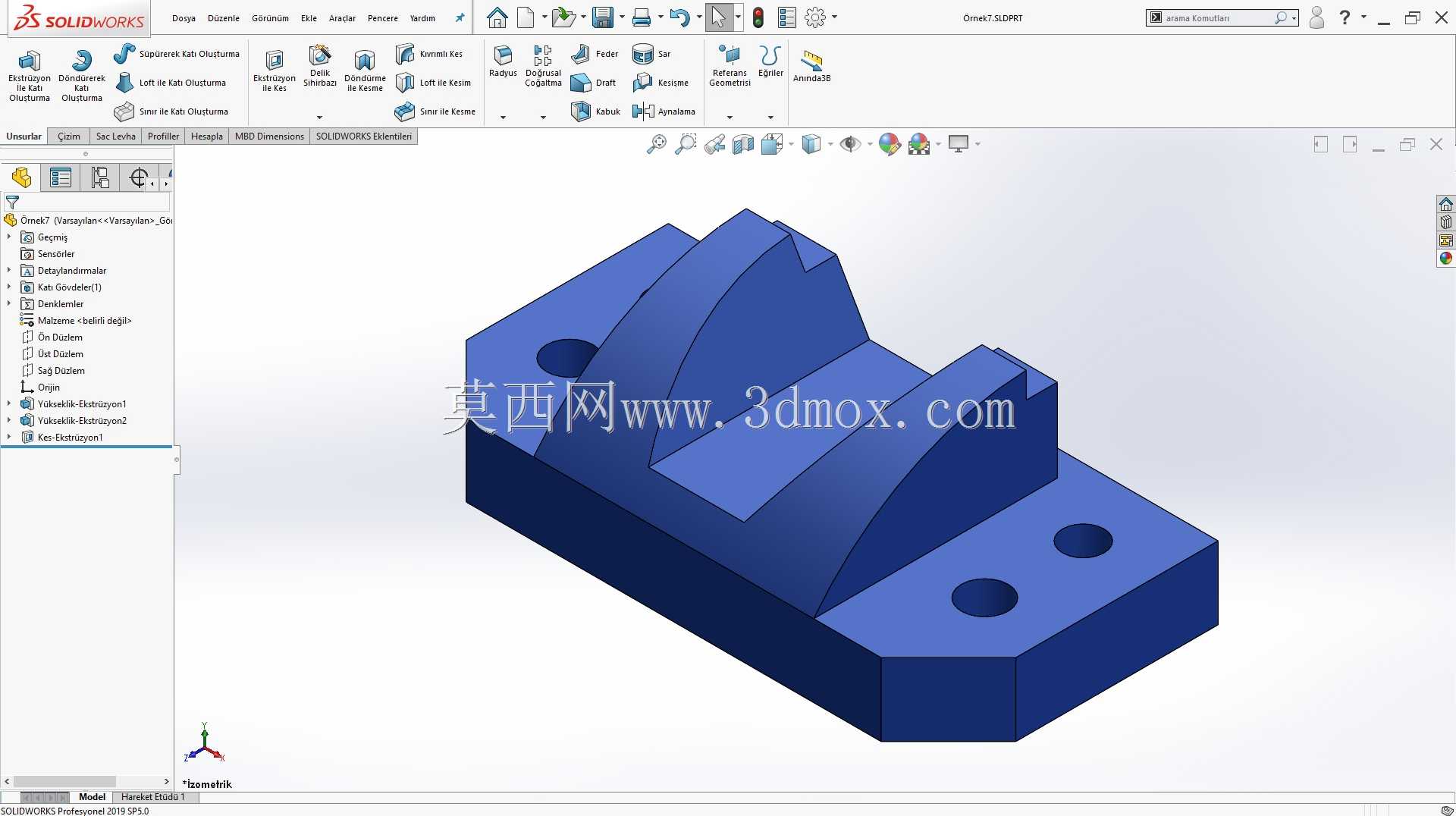

　　在各类非标自动化生产线、工装夹具搭建以及小型专用设备的机架组装场景里，这类带弧形支撑面的安装基座是非常常见的受力承载零件，它的核心作用是为需要特定角度支撑的轴类、杆类或者异形功能部件提供稳定的安装基准，同时通过底座的安装孔完成自身在设备台板、型材框架上的固定，避免设备运行过程中支撑部位出现偏移、窜动的问题。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，底部的安装板做了切角处理，不是常规的整矩形结构，这种设计一方面是为了避让安装位置周边的其他零件、管线布局，减少安装时的空间干涉，另一方面也能在保证底座支撑强度的前提下，适当去除多余的材料重量，降低零件自身的负载，尤其是在一些需要移动的工装模组上，

　　轻量化的底座能减少运动部件的惯量，提升运行稳定性。底座上预留的两个沉头安装孔，孔位间距经过严格的公差校核，适配常用的M6、M8内六角螺栓安装，沉孔深度刚好能让螺栓头完全埋入底座平面，不会出现螺栓头凸起影响上方部件安装贴合度的问题，安装时螺栓从底座上方穿入，锁紧在下方的型材T型槽或者预埋螺母内，能保证整个基座和安装面完全贴合，不会出现翘边、虚接的情况。中间的弧形支撑结构是整个零件的功能核心，弧形面的弧度是根据需要支撑的部件外圆或者安装面弧度匹配设计的，支撑面两侧做了凸起的定位挡边，当配套部件放置在弧形支撑面上时，两侧挡边能限制部件的左右窜动，不需要额外增加定位销就能完成初步的位置限定，减少装配时的调整工作量。

　　弧形支撑结构和底部安装板之间做了大圆角过渡处理，没有尖锐的直角连接，这种设计能有效分散零件承载时的应力，避免在长期交变载荷作用下，连接部位出现应力集中导致的开裂、变形问题，尤其是在一些有振动的设备工况下，圆角过渡的结构能大幅提升零件的疲劳强度，延长使用寿命。从安装边界来看，整个零件的底座长度控制在常规工业铝型材的标准槽位间距范围内，不需要额外打孔就能直接在4040、4080型材上安装，整体高度也做了适配，不会因为支撑过高导致整个设备的重心上移，也不会因为高度不足导致支撑的部件和下方安装面出现碰撞。在实际使用场景中，这类基座常被用在小型物料输送线的导向辊支撑、工装夹具的工件定位支撑、检测设备的传感器安装支架底座等位置，

　　相比常规的平板式支撑座，这种带弧形贴合面的基座和被支撑部件的接触面积更大，受力更均匀，不会出现局部压强过大导致的部件表面压损问题，同时一体化的结构不需要额外拼接多个零件，装配时的累计误差更小，能更好的保证支撑位置的精度。设计过程中需要重点关注弧形支撑面的粗糙度要求，因为这个面是和被支撑部件直接接触的配合面，如果粗糙度过高，不仅会影响装配贴合度，在部件有相对转动或者滑动需求的场景下，还会增大摩擦阻力，加剧部件的磨损，一般这个面的粗糙度要控制在Ra1.6-Ra3.2之间，既能保证配合精度，也不会因为加工精度要求过高导致加工成本上升。另外底座的安装平面平面度也有相应要求，需要保证和安装面的贴合率不低于85%，避免锁紧螺栓时因为底座平面不平导致整个支撑结构出现倾斜，影响上方部件的位置精度。零件的壁厚设计也经过受力校核，底座厚度和弧形支撑的壁厚保持均匀，不会出现局部壁厚过薄导致的强度不足，也不会因为壁厚过厚造成材料浪费和加工时间增加，在满足承载要求的前提下做到了结构最优化。
