小型圆形工件推拉式夹装固定操作装置

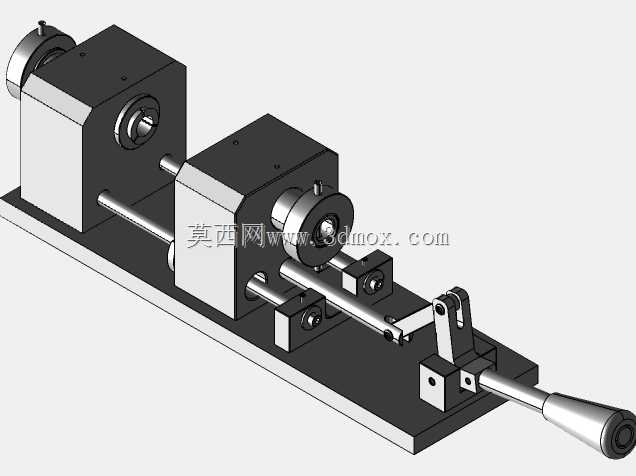

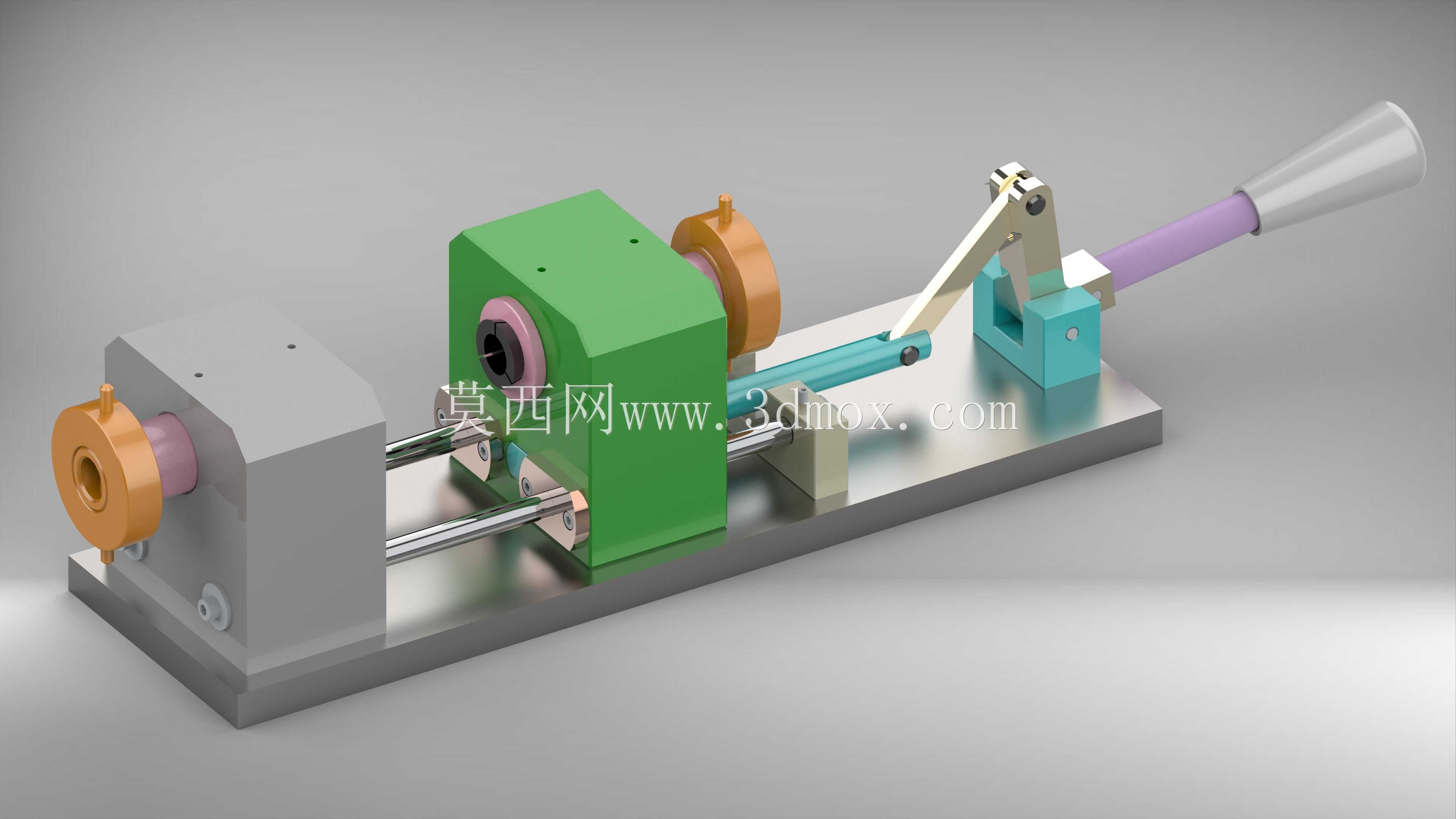

　　在小型精密零部件装配、小尺寸电机端盖组装、微型轴承压装这类工位上，经常会遇到直径20mm及以下圆形工件的装夹固定需求——这类工件尺寸小，批量作业时如果采用通用台虎钳装夹，很容易夹伤工件表面，且每次装夹的对中精度难以保证，反复调整夹持位置会拖慢装配节拍，而这套推拉式操作装置，正是针对这类小尺寸圆形工件的装夹场景设计的手动作业工装。整套装置采用卧式底板安装结构，所有功能组件都集成在一块平整的金属安装基板上，安装时只需要将基板通过螺栓固定在标准工作台台面即可，不需要额外制作复杂的安装转接件，基板的安装孔位按照常规工装的孔距标准设计，适配大多数装配工位的工作台预留孔位，整体安装边界控制合理，不会占用过多工位空间，

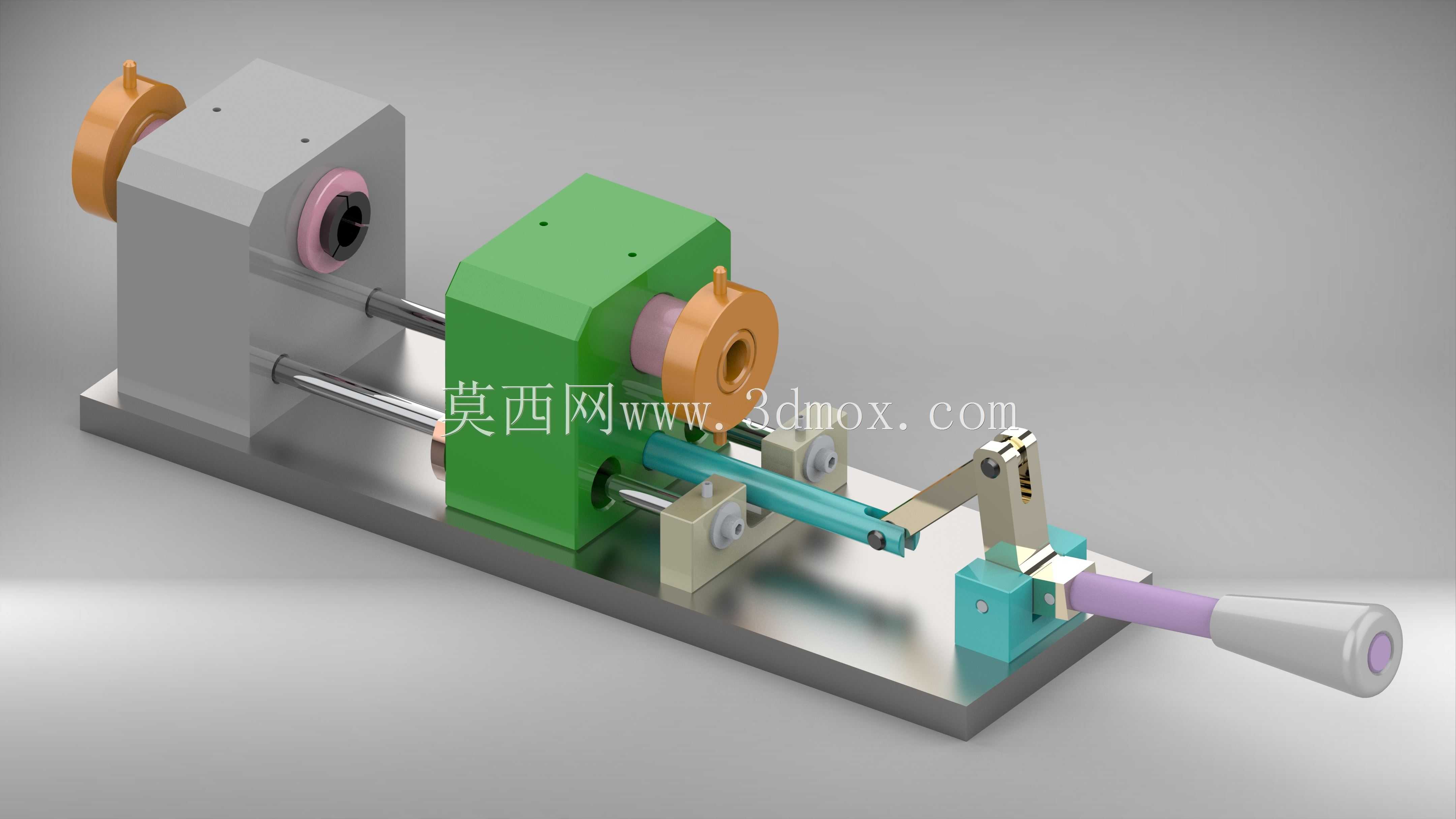

　　适合在紧凑型装配流水线的单工位上布置。从功能实现逻辑来看，这套装置的核心动作逻辑是通过端部的锥形手柄推拉，带动联动的摆杆结构，驱动夹头部分完成开合动作：当操作人员向外拉动锥形手柄时，摆杆机构会带动夹头的锁紧套轴向移动，撑开夹头的弹性卡爪，此时可以将待加工或待装配的圆形工件放入夹头内孔；向内推动手柄到位后，锁紧套回位，弹性卡爪均匀收缩，将圆形工件牢牢对中固定，整个操作过程单手即可完成，不需要额外的扳手等辅助工具，单次装夹动作耗时不超过两秒，相比传统的螺旋锁紧台钳，作业效率能提升60%以上。夹头部分的设计参考了标准弹性夹头的结构原理，卡爪的内孔针对20mm直径的小型圆形工件做了适配，卡爪接触面做了细微的网纹处理，

　　既可以保证足够的夹持摩擦力，避免工件在装配过程中出现周向转动或轴向窜动，又不会因为夹持力过大在工件表面留下压痕，适配小型电机轴、微型轴承外圈、小直径圆柱销这类对表面质量有要求的零件装夹需求。装置的导向部分采用双光轴导轨结构，两根平行的抛光光轴穿过移动座的直线轴承，保证推拉动作的运动轨迹始终保持直线，不会出现偏摆卡顿的情况，移动座和摆杆的连接位置采用销轴铰接，铰接处预留了合理的配合间隙，同时加装了耐磨衬套，长期反复操作也不会出现铰接点松旷的问题，能长期保持夹头的对中精度，避免因为机构磨损导致工件装夹偏心，影响后续装配精度。在实际工位应用中，这套装置可以承担三类核心作业：第一是小型电机的端盖组装作业，

　　将直径20mm的小型电机壳体夹持固定后，操作人员可以双手完成端盖对位、螺丝拧紧、轴承压入等操作，不需要额外扶持工件；第二是小型圆形零件的铆接、点胶作业，固定后的工件位置稳定，能保证铆接点和涂胶位置的一致性；第三是小尺寸圆柱工件的尺寸检测作业，将工件夹持在夹头上后，可以配合百分表完成工件的圆跳动、同轴度检测，夹头的对中精度可以满足一般精密零件的检测装夹要求。整套装置的结构没有采用复杂的气动或电动元件，纯机械结构的设计可靠性更高，不需要接入气源或电源，在没有动力配套的简易工位上也能正常使用，日常维护只需要定期在光轴导轨和铰接点涂抹少量润滑脂即可，维护成本极低，非常适合小批量多品种的精密零部件装配场景使用。设计过程中特意控制了各部件的受力传递路径，操作人员施加在手柄上的推力，通过摆杆的杠杆放大作用传递到夹头的锁紧套上，不需要使用很大的操作力就能获得足够的夹持力，长期操作也不会造成操作人员的手部疲劳，手柄的锥形造型符合人手握持的人体工学，握持时的受力分布均匀，推拉力的反馈清晰，操作人员可以通过手感判断夹头是否锁紧到位，避免出现夹持不牢的情况。装置的各个功能模块采用分体式装配设计，夹头部分可以根据待装夹工件的直径更换不同规格的弹性卡爪，只需要拆卸夹头端部的固定螺丝即可完成卡爪更换，不需要拆解整套机构，能快速适配不同直径的圆形工件装夹需求，拓展了装置的适用范围。
