气缸驱动式轴类零件夹头锁定夹具结构

　　在轴类零件的批量加工、检测、装配工位中，工件的同轴定位与轴向锁紧一直是影响工序精度与装夹效率的核心环节，这款采用气缸作为动力源的轴锁定夹具，正是针对中小直径轴类工件的快速装夹需求设计的专用工装结构。从实际应用场景来看，这类夹具可直接集成在数控车床上下料工位、轴类零件圆度检测台、齿轮压装工作站等设备的工作台面上，替代传统的三爪卡盘手动锁紧或螺栓压板装夹方案，能将单工位的工件装夹耗时压缩到1秒以内，同时避免人工装夹带来的锁紧力不一致、轴端压伤、同轴度偏差超差等常见问题。

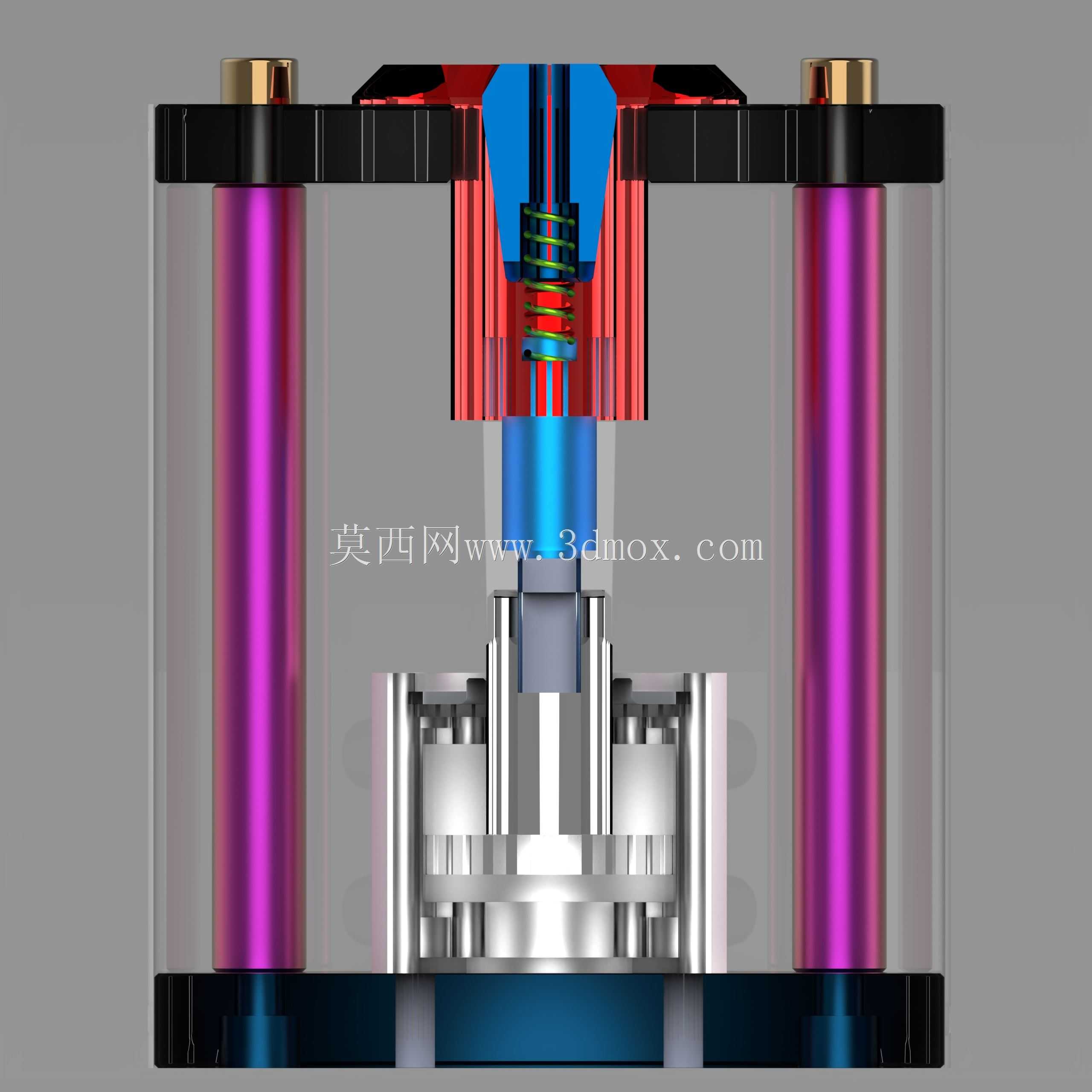

　　从功能实现逻辑来看，整套夹具的核心动作逻辑围绕夹头的胀紧与收缩展开：气缸的活塞杆直接与内部夹头的驱动锥面连接，当气缸下腔通气时，活塞杆向上带动内锥套上行，锥面推动周向均匀分布的夹爪沿径向向外撑开，夹爪的内圆弧面与待装夹轴的外圆柱面完全贴合，依靠接触面的静摩擦力实现轴的径向定位与轴向锁定，锁紧状态下可承受轴类零件加工过程中的切削扭矩、压装轴向力，不会出现工件打滑、窜动的情况；当气缸上腔通气时，活塞杆带动内锥套下行，夹爪在自身弹性回复力作用下沿径向收缩，与轴表面脱离接触，此时可直接将轴件从夹具上方取出，完成卸料动作，整个动作过程无额外机械锁扣，依靠气缸的气源压力维持锁紧力，断气状态下可搭配弹簧蓄能结构实现防松，满足设备的安全防护要求。

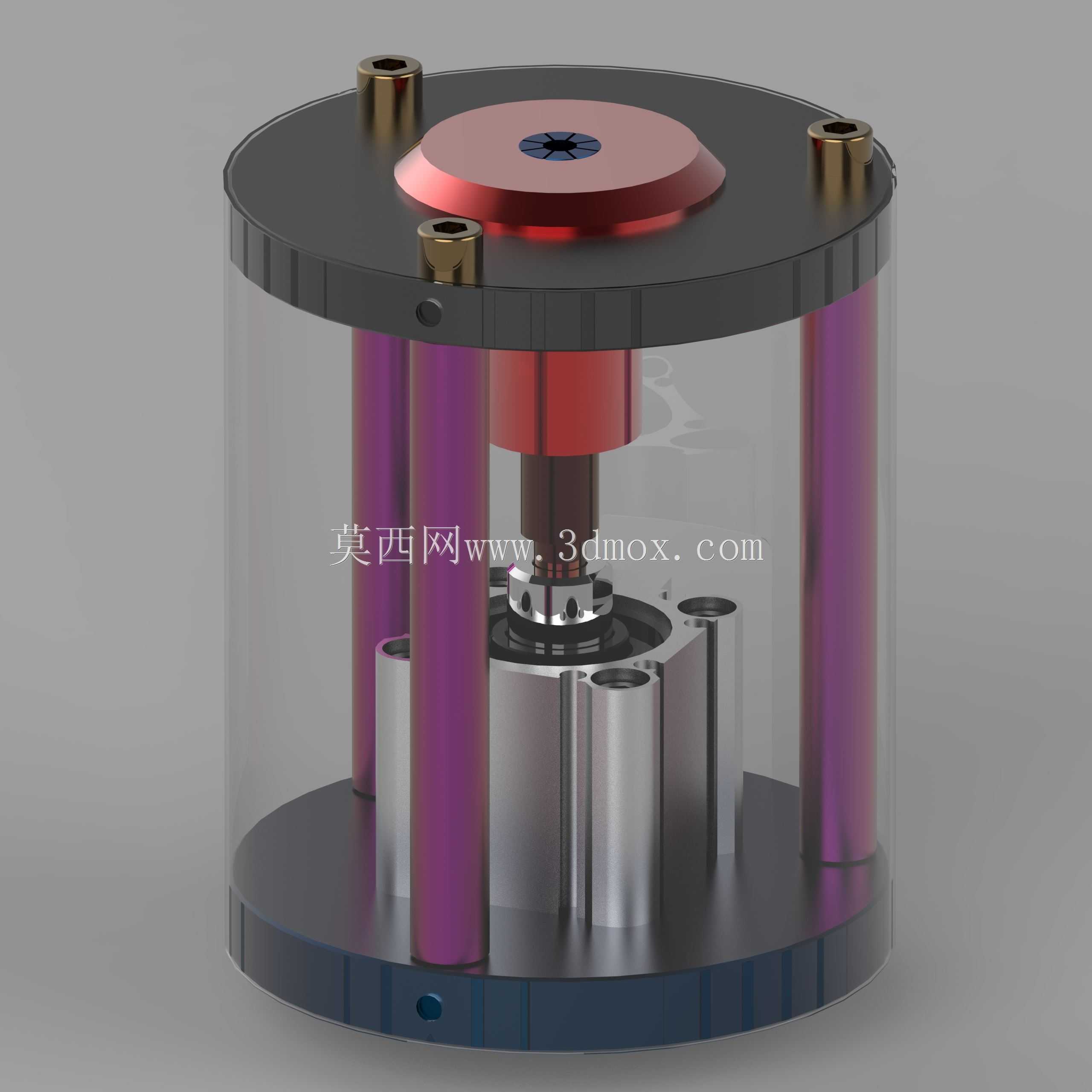

　　设计过程中，结构的受力均匀性是首要考量点：夹头的夹爪采用周向三等分或四等分的开槽结构，每个夹爪的夹持面都做了与适配轴径一致的圆弧修形，表面可根据装夹需求镶嵌铜质或聚氨酯软质垫层，避免装夹过程中划伤轴的精加工表面；支撑立柱采用圆周均布的三根光轴结构，既作为上下安装板的连接支撑件，也为内部气缸、锥套的动作提供防护边界，外部的透明护罩采用亚克力或钢化玻璃材质，一方面可以阻挡加工过程中的切屑、切削液飞溅进入夹具内部运动副，减少卡滞故障，另一方面也方便现场运维人员直接观察内部夹头的动作状态，无需拆解护罩即可快速判断是否存在夹爪磨损、锥面卡屑等问题。

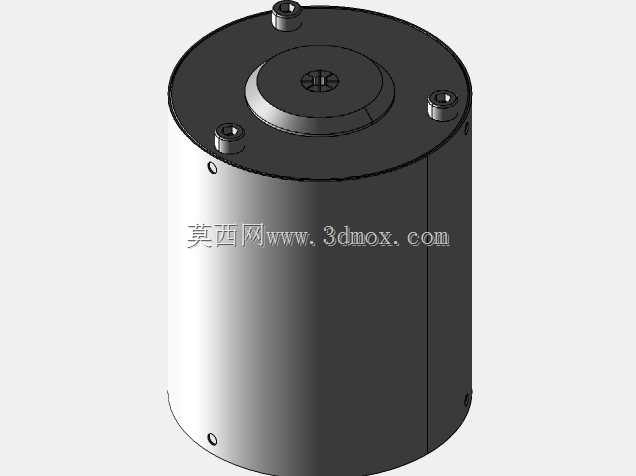

　　从安装边界与尺寸适配来看，整套夹具的底部安装板采用标准的法兰式安装孔位，孔位间距可根据常用的机床工作台T型槽间距、检测台面板安装孔规格做适配调整，安装时仅需通过螺栓将底板固定在设备工作台面，连接气源管路即可投入使用，无需额外做复杂的安装基面加工；夹具的整体外轮廓为圆柱形结构，最大外径可根据适配的轴径范围做系列化调整，针对直径10-30mm的常见光轴、阶梯轴，夹具的整体高度控制在150-200mm区间，不会占用过多的工位垂直空间，上方的锁紧压盖中心预留了轴件穿过的通孔，可兼容轴端向上伸出的压装、检测工序需求，比如在轴端压装轴承、齿轮时，压装力可直接通过中心轴传递到底部安装板，不会对气缸活塞杆造成额外的偏载。

　　在结构细节处理上，夹头与锥套的配合面做了表面淬火处理，硬度达到HRC55以上，减少长期反复胀缩动作带来的接触面磨损，延长夹具的使用寿命；气缸的选型根据所需的最大锁紧力计算，针对常规的轻加工、装配工况，选用缸径50mm的标准气缸，在0.5MPa的常用气源压力下即可提供足够的径向胀紧力，满足直径30mm以内钢轴的装夹扭矩需求；所有运动副位置都预留了润滑脂注油孔，日常维护时仅需定期注入润滑脂，即可保证锥面动作顺畅，避免出现动作卡顿、锁紧不到位的情况。相较于传统的手动锁紧夹具，这套结构没有复杂的连杆、齿轮传动部件，零件加工难度低，夹爪作为易损件可单独更换，后期运维成本远低于通用卡盘类装夹结构，非常适合自动化产线的批量工位长期连续运行。
