立式加工中心用原材料夹持铣削夹具结构

　　在立式加工中心（VMC）的常规铣削作业场景里，原材料的夹持稳定性直接决定了铣削工序的加工精度、走刀连贯性以及成品件的形位公差达标率，这款铣削夹具正是针对立式加工中心的通用装夹需求开发的专用工装，适配多数中小型立式加工中心的工作台T型槽安装标准，可完成块状、盘类等规则形态原材料的快速定位与夹紧，覆盖平面铣削、轮廓铣削、槽系加工等常规铣削工序的装夹要求。

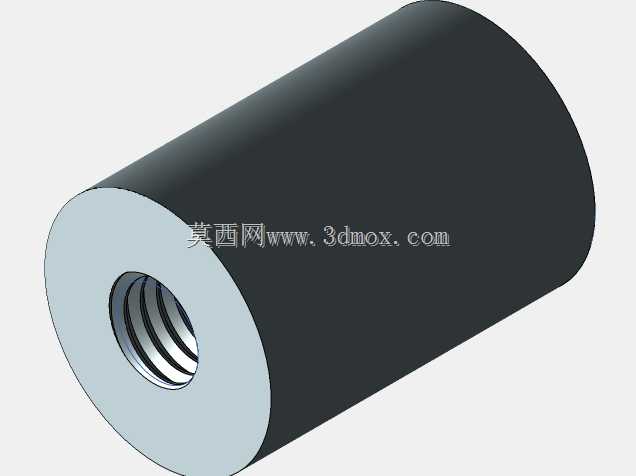

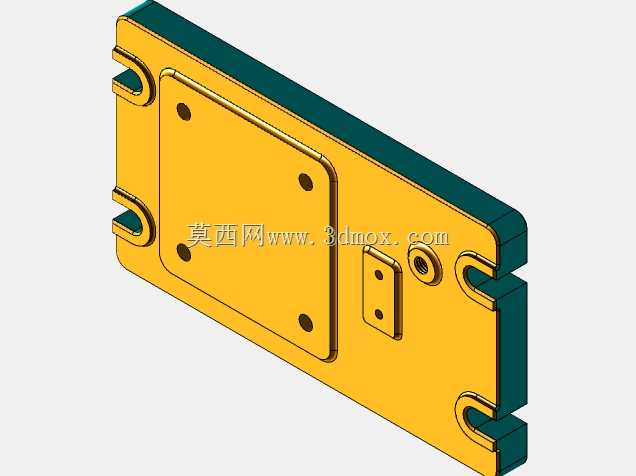

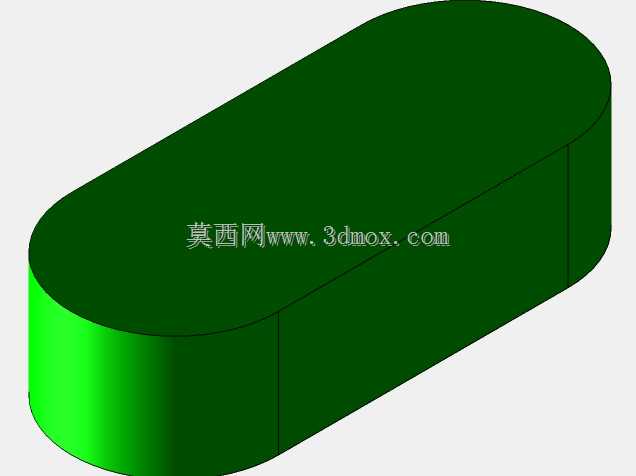

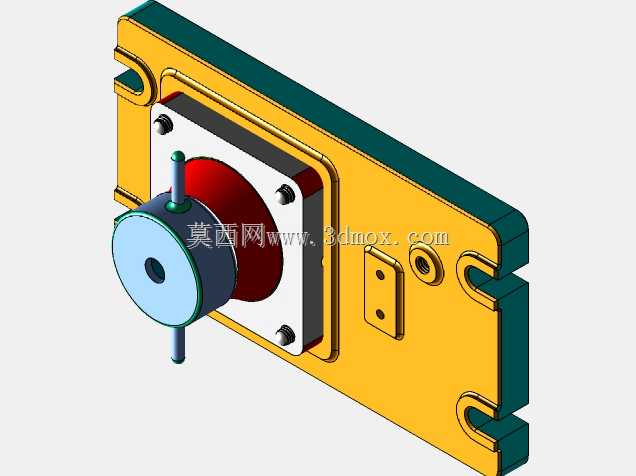

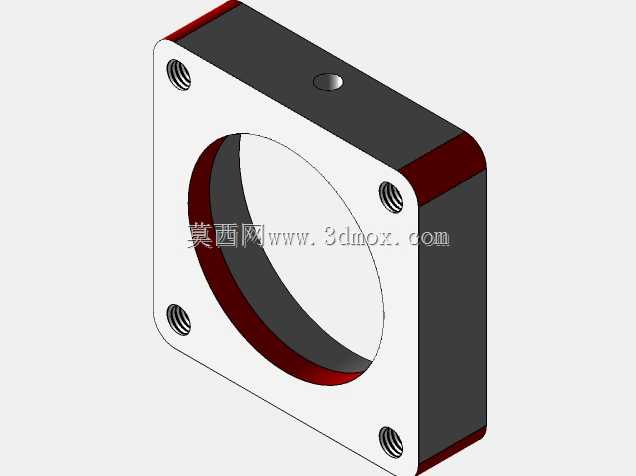

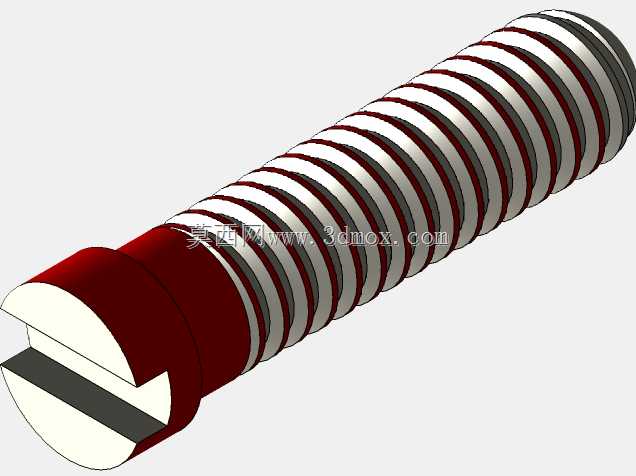

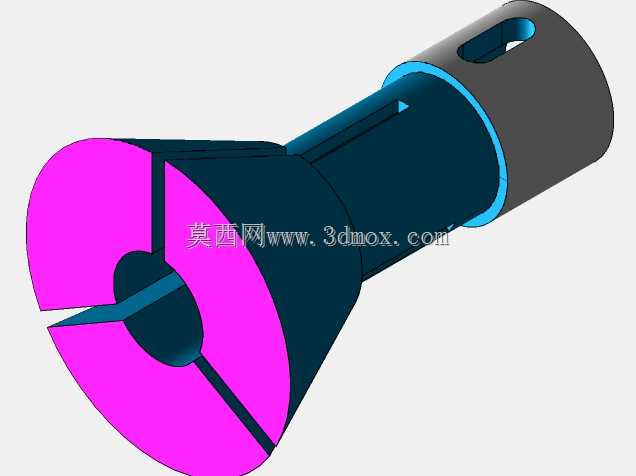

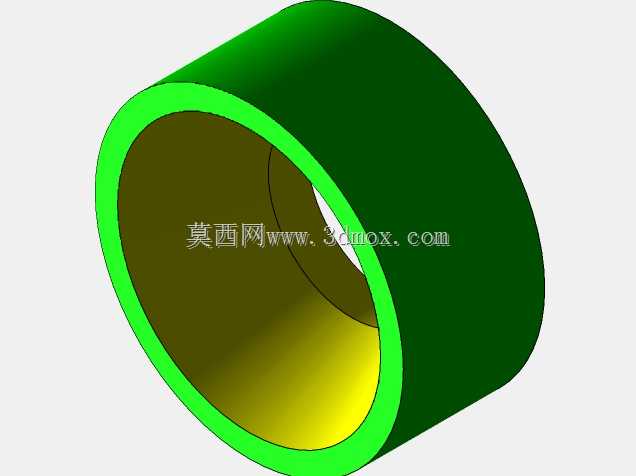

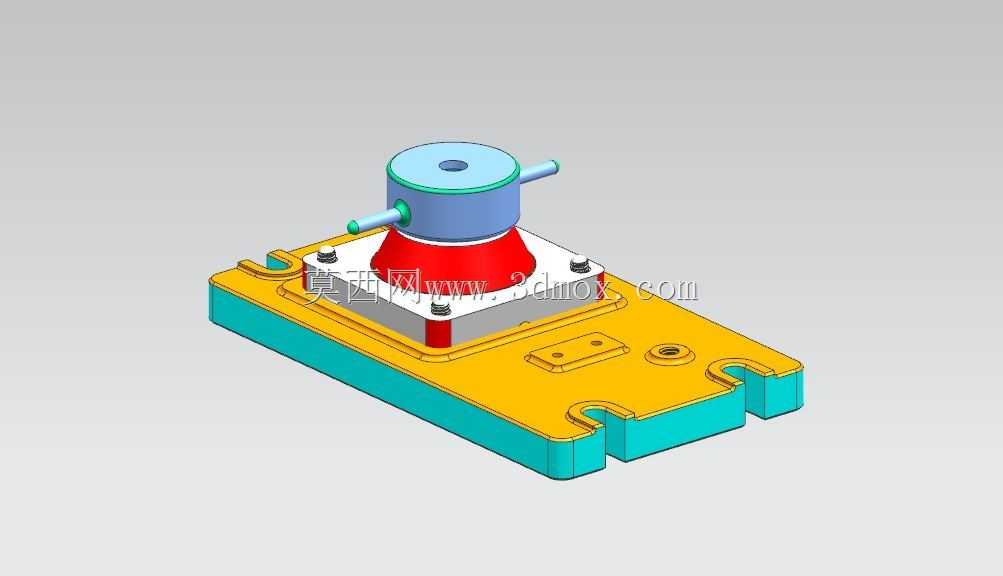

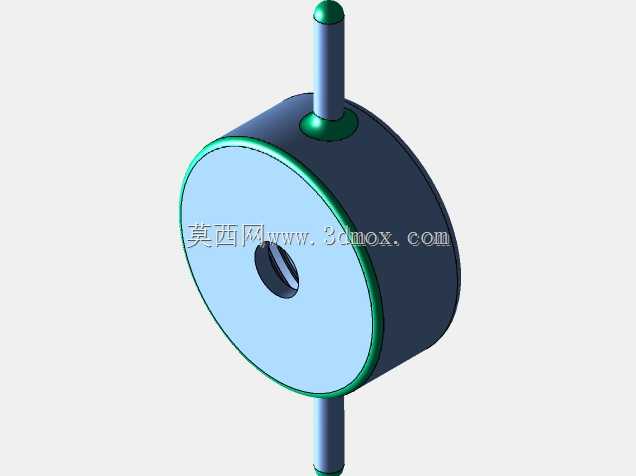

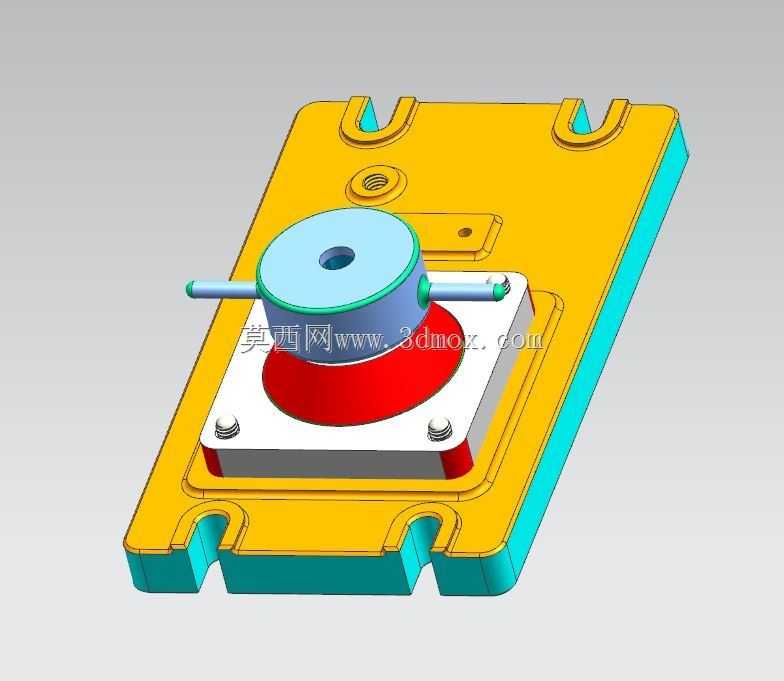

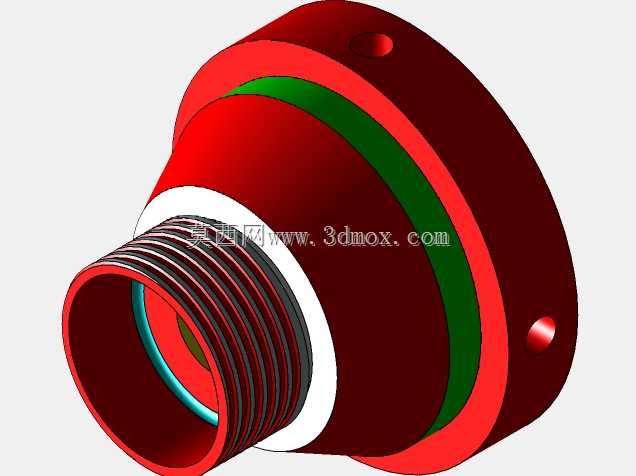

　　从结构设计逻辑来看，这款夹具采用了底板承载+中部定心夹紧+顶部操作端的分层式布局，最下方的夹具体底板采用带定位卡槽的矩形结构，底板边缘设置的对称卡槽可直接与立式加工中心工作台的T型槽配合，通过T型螺栓完成快速固定，安装时无需额外制作过渡连接板，底板的平面度公差控制在0.02mm以内，保证夹具安装后与工作台面的平行度符合加工要求；底板上集成了两处定位销孔与小型辅助定位块，可针对不同规格的原材料做预定位，减少装夹找正的辅助时间。中部的夹紧执行段采用了锥面定心涨紧结构，红色锥套与蓝色夹紧主体配合，当操作顶部的手柄杆转动时，内部的螺旋传动副带动锥套轴向移动，推动夹紧瓣向外均匀涨开，实现对原材料内孔或者定位基准面的定心夹紧，这种涨紧式夹紧结构的定心精度可控制在0.015mm以内，夹紧力分布均匀，不会出现普通侧压夹具常见的工件偏斜、夹伤基准面的问题，同时夹紧行程覆盖常见的中小型原材料基准尺寸范围，无需频繁更换夹紧元件即可适配一定尺寸区间内的工件装夹。顶部的操作端设置了对称布置的横向手柄，操作人员无需借助加力杆即可完成夹紧与松脱操作，操作力矩符合人机工程学要求，单工位装夹时间可控制在10秒以内，能有效降低批量加工过程中的装夹辅助耗时。

　　从实际使用的适配性来看，这款夹具的整体安装边界控制合理，底板长宽尺寸适配中小型立式加工中心的工作台行程范围，安装后不会出现超出行程导致的加工干涉问题，夹具整体高度经过优化，在保证夹紧行程的前提下尽可能降低了工装的整体高度，提升了装夹后工艺系统的刚性，可承受大进给量铣削时的切削冲击，不会出现振刀、工件移位的问题。夹具的所有受力部件均采用合金钢材料制作，关键配合面经过淬火处理，耐磨性能优异，长期使用后夹紧精度保持性好，日常维护仅需定期在锥面配合处加注润滑脂即可，无需复杂的拆解保养。

　　在实际生产场景中，这类夹具可直接替代通用机用虎钳完成盘类、套类带内孔基准的原材料装夹，相比通用虎钳，它的定心精度更高，装夹找正时间更短，尤其适合批量零件的铣削加工工序，比如法兰盘类零件的端面铣削、小型壳体零件的轮廓铣削、轴套类零件的键槽铣削等场景，都能通过这款夹具实现稳定装夹；针对无内孔的块状原材料，也可通过更换底部的定位附件，实现外轮廓定位夹紧，拓展了夹具的适用范围。设计过程中充分考虑了立式加工中心的切削液冲刷环境，夹具的所有传动缝隙都设置了挡屑结构，铣削产生的切屑不会进入内部传动副，避免了切屑卡滞导致的夹紧失效问题，同时夹具外露表面都做了氧化处理，可长期耐受切削液的腐蚀，使用寿命远高于普通自制工装。

　　从安装调试的角度来说，这款夹具首次安装时，仅需将底板卡槽卡入工作台T型槽，打表校正底板侧面与机床X轴的平行度后锁紧固定螺栓即可完成安装，后续重复拆装时无需重新打表找正，依靠卡槽的定位精度即可保证夹具与机床的位置精度，大幅减少了工装更换的准备时间。夹具的夹紧力可通过顶部操作手柄的转动角度进行微调，针对薄壁类原材料可适当减小夹紧力，避免工件装夹变形，针对重型铣削工况可适当加大夹紧力，保证切削过程中工件不发生位移，适配不同材质、不同切削参数的加工需求。
