立式液压耐压测试腔体结构设计

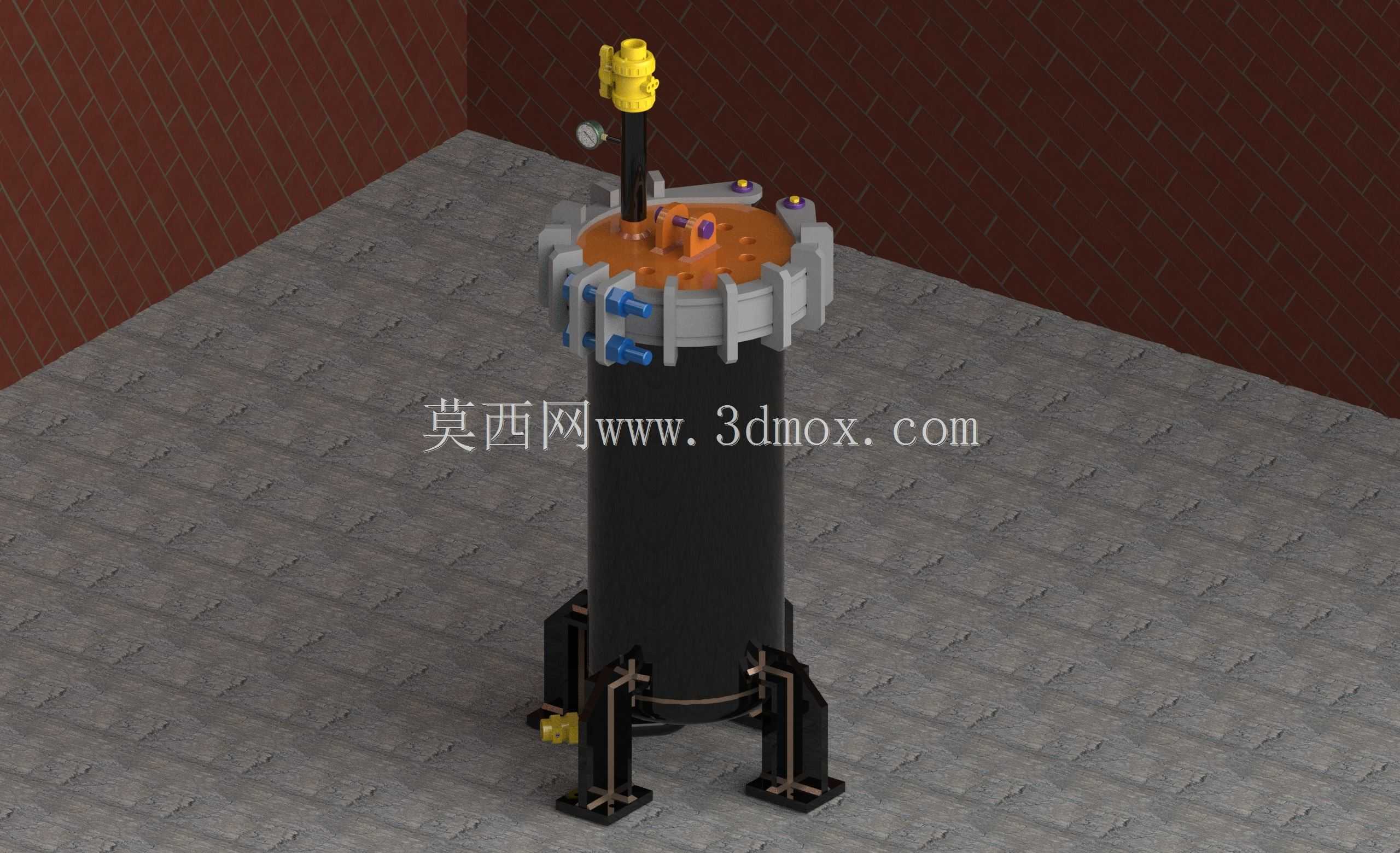

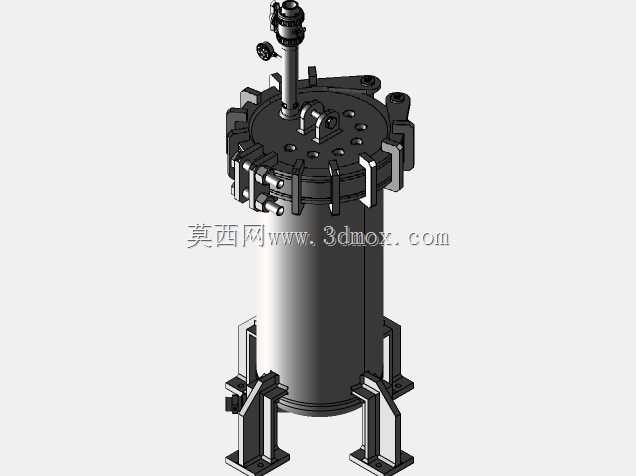

　　在液压元件出厂校验、管路耐压性能抽检、密封件可靠性验证的场景中，这类立式压力试验腔体是实验室核心测试载体，区别于卧式承压设备，立式布局更适配小尺寸试件的垂直吊装作业，能减少试件安装过程中的密封面磕碰风险，同时降低试验介质加注时的窝气概率，让压力加载过程的数值波动控制在更小范围内。从结构设计逻辑来看，整个腔体采用圆柱形直筒主体，这一形态是承压工况下的最优选择，圆柱壳体内壁受内压时应力分布均匀，相比方形腔体可减少30%以上的局部应力集中，筒身壁厚根据常规测试压力区间做等强度设计，底部采用圆弧过渡封板，避免直角位置的应力突变，降低长期循环加载下的疲劳开裂风险。顶部快开压盖采用卡箍式锁紧结构，

　　沿压盖周向均匀分布的锁紧卡爪可同步啮合筒身上沿的凸缘，相比法兰螺栓连接结构，试件装拆效率可提升60%以上，卡爪接触面做了15度的楔形斜面设计，锁紧过程中会自动对压盖施加向下的预紧力，配合压盖与筒身之间的O型密封圈，可在高压加载时实现自紧密封，压力越高密封面贴合越紧密，无需额外施加过大的预紧力矩即可满足密封要求。压盖上集成了多组接口，包括顶部的黄色安全阀接口，可在试验压力超限时自动泄压，保障测试过程的设备与人员安全；侧面布置的压力传感器接口可实时采集腔体内压力数据，精度可达0.5级，满足常规液压测试的数据采集要求；另外预留的注液口与排气口可在试验前快速完成介质加注与腔体内空气排净，避免空气压缩性导致的压力不稳问题。

　　设备支撑结构采用三支点支腿设计，每个支腿通过螺栓与地面预埋板固定，支腿与筒身之间设置加强筋板，可承受腔体满载介质时的总重量，同时抵消压力加载过程中产生的微小轴向形变，支腿底部设置调平螺栓，可在安装时调整腔体垂直度，避免压盖锁紧时出现偏载导致密封失效。从安装边界来看，设备整体占地尺寸适配常规实验室的测试工位布局，筒身外径控制在合理范围内，周边预留不小于800mm的操作空间即可满足日常装拆试件、维护密封件的作业需求，设备总高度适配标准实验室层高，顶部安全阀位置预留足够的泄压安全距离，不会出现泄压时介质喷溅到操作人员的风险。在实际使用过程中，这类试验腔体可完成液压胶管耐压爆破测试、液压阀件的静压密封测试、

　　小型承压铸件的渗漏检测等多类测试任务，腔体内可根据测试需求注入液压油、乳化液等不同测试介质，压盖上的接口可灵活扩展温度传感器、流量传感器等采集元件，满足不同测试标准的参数采集要求。设计过程中对筒身的焊缝位置做了打磨消应力处理，所有承压焊缝都做了无损检测，避免焊接缺陷导致的承压失效，卡箍锁紧机构设置了安全联锁装置，只有当所有卡爪完全锁紧到位时，压力加载系统才能启动，防止带压状态下压盖脱出引发安全事故。筒身外壁做了防锈喷涂处理，可适应实验室潮湿环境下的长期使用，压盖与卡爪的配合面做了硬化处理，减少反复锁紧过程中的磨损，延长设备使用寿命。日常维护时仅需定期更换压盖处的密封圈、检查安全阀的校准有效期即可，设备整体结构简单可靠，没有复杂的传动部件，故障率远低于同类型的卧式测试设备，是中小型液压实验室、元件生产企业质检部门的常用测试设备。
