这款双耳环铰接结构的液压执行元件,是液压传动系统里负责将液压能转换为直线往复机械能的核心部件,在各类需要直线推拉力输出的工业场景中应用极广。从重型工程机械的工作装置驱动,到机床设备的进给机构动作,再到冶金设备的压装动作、环卫车辆的机构翻转、农业机械的农具调节,只要是需要稳定直线往复动力输出、且安装端存在一定角度摆动需求的工位,这类铰接式油缸都能适配。

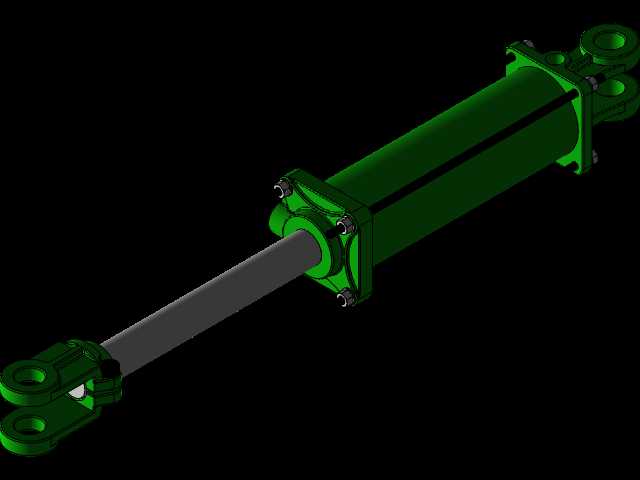

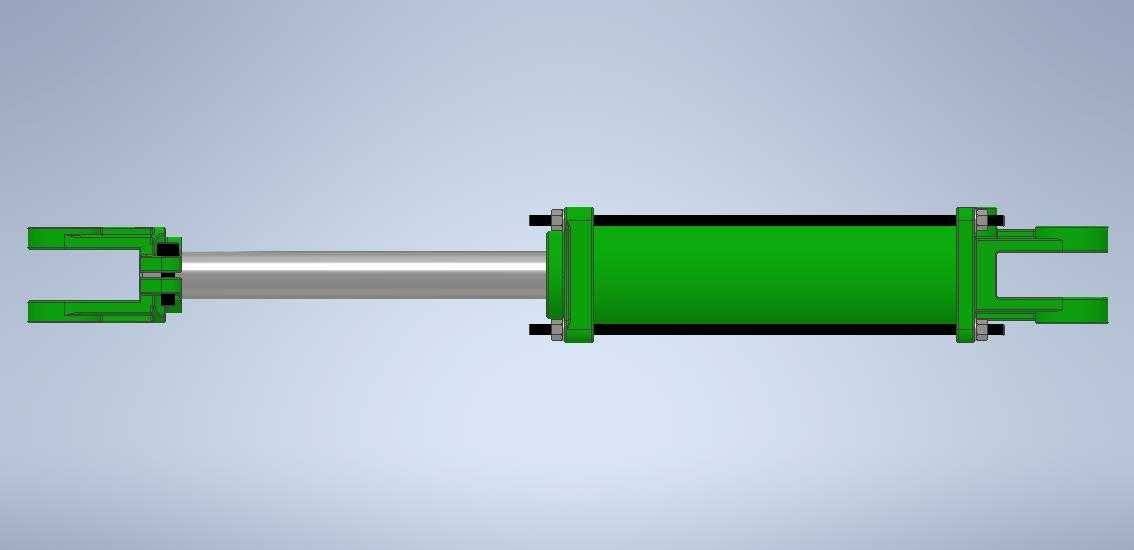

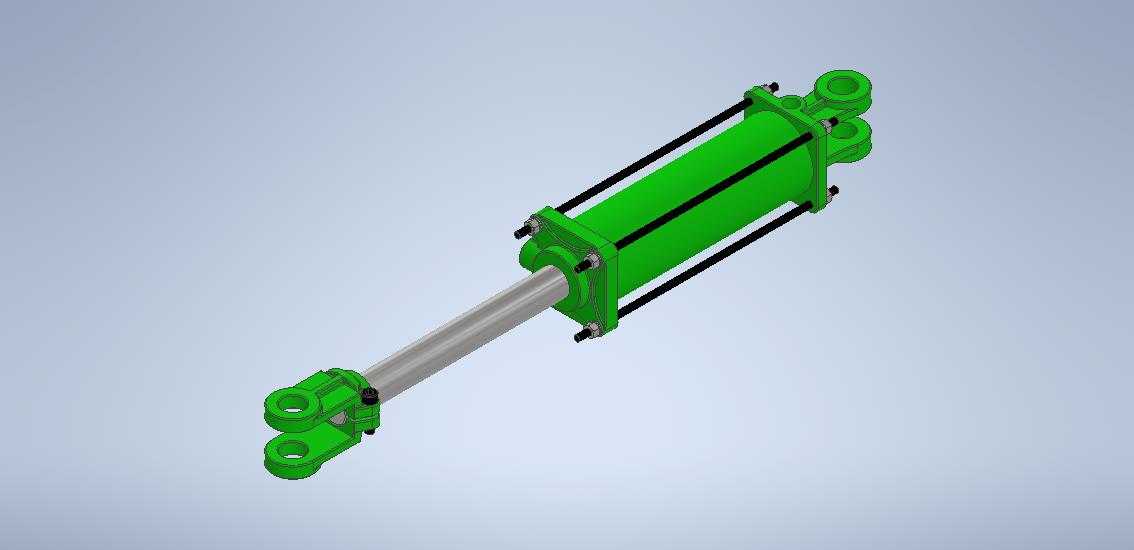

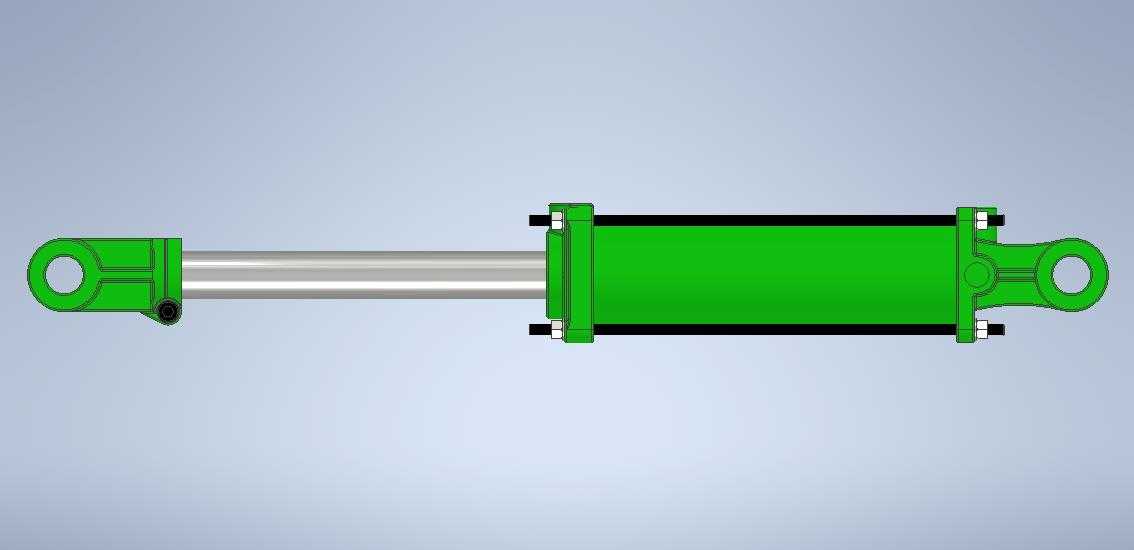

从结构设计逻辑来看,两端采用双耳环铰接的安装形式,核心是为了补偿安装过程中以及设备运行时产生的同轴度偏差,避免油缸杆体承受径向弯矩,从根源上降低活塞杆弯曲、密封件偏磨的失效概率。缸筒部分采用长行程设计,外部四根对称布置的拉杆承担缸筒两端端盖的锁紧力,这种拉杆式结构相比焊接缸筒,加工难度更低,装配和后期密封维护的便利性更好,端盖与缸筒的同轴度可以通过拉杆的预紧力均匀调整,适合中等压力等级的液压系统使用。

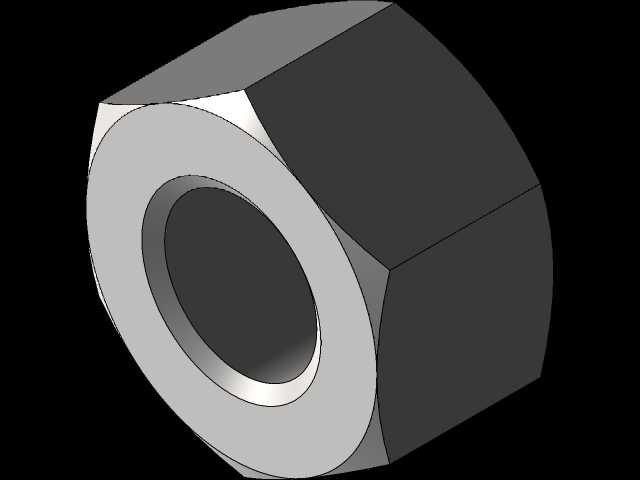

活塞杆部分采用表面硬化处理的金属基材,伸出端与耳环连接部位设置了防尘密封结构,能在户外多粉尘、多泥沙的作业环境下阻挡杂质进入缸筒内部,保护活塞密封和导向套的使用寿命。缸体两端的油口布置在端盖侧部,进回油时直接作用在活塞两侧的腔室,油道流道设计平缓,能降低液压油流动时的压力损失,减少系统发热。活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构,在高频往复动作、带冲击负载的工况下也不会出现连接松脱的问题。

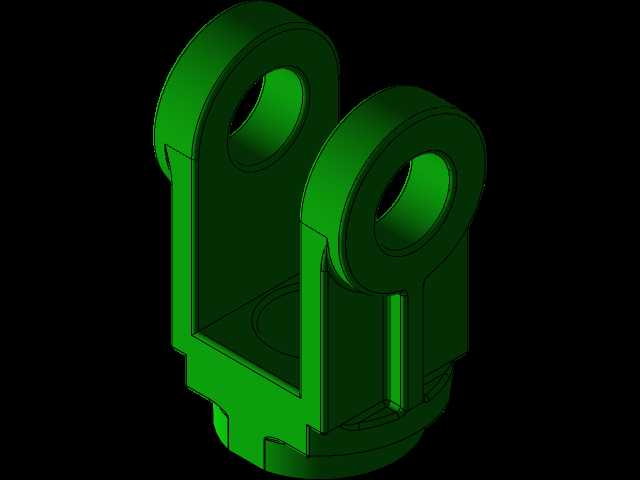

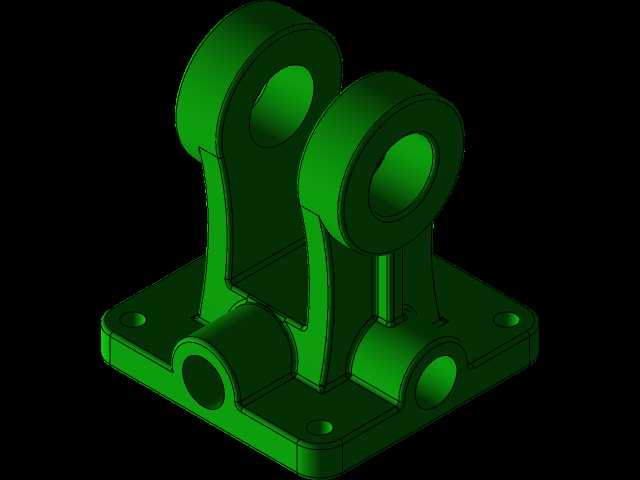

从安装边界来看,两端耳环的铰接孔尺寸与缸径、杆径形成标准的参数匹配,安装时只需要匹配对应直径的铰接销轴,加装润滑脂嘴定期润滑铰接部位,就能保证摆动动作顺畅。油缸的最小安装距是完全缩回状态下两端铰接孔的中心距,最大安装距是完全伸出状态下的中心距,选型时需要根据机构的运动行程,预留足够的安装余量,避免活塞运行到行程端点时出现机械硬碰撞。缸体外部的拉杆采用高强度合金钢材质,预紧时按照对角顺序分次拧紧,保证每个拉杆的预紧力一致,避免端盖受压不均出现漏油问题。
在实际功能特性上,这类油缸的输出推力由缸径和系统工作压力直接决定,拉力则由杆径和工作压力决定,设计时已经根据常规16MPa压力等级的液压系统做了强度校核,缸筒壁厚、拉杆直径、活塞杆直径都满足额定负载下的安全系数要求。导向套部分采用耐磨铜合金材质,内嵌多道密封,包括斯特封、格莱圈以及防尘圈,既能保证高压下的油液密封,又能给活塞杆提供稳定的径向支撑,避免活塞杆伸出过长时出现下垂刮蹭缸筒内壁的问题。
不同于法兰安装或者脚座安装的固定式油缸,这种双耳环铰接的油缸在安装时不需要严格保证安装基准的绝对同轴,对于机架焊接存在一定变形的设备结构非常友好,比如工程机械的动臂、斗杆驱动部位,作业时构件会随负载产生一定的弹性变形,铰接结构可以自由摆动适应这种变形,不会给油缸带来附加的侧向力。在三维建模过程中,所有的密封槽尺寸、铰接孔配合公差、拉杆螺纹规格都按照液压元件的通用设计规范设置,模型的装配关系完全还原实际装配流程,从拉杆穿装、端盖定位、活塞组件装入缸筒、锁紧螺母防松,到最后铰接耳环的装配,每一步的装配约束都和实际生产一致,不存在干涉问题,可以直接用于液压系统的选型校核、设备的整机装配干涉检查,也可以作为液压传动教学的演示模型使用。
在实际选型应用时,需要注意根据设备的最大负载计算所需的缸径和杆径,根据机构的运动极限位置确定油缸的行程,同时要核对铰接孔的销轴尺寸是否和设备的安装支座匹配,避免出现安装尺寸不符的问题。另外油缸的工作环境温度如果超过常规密封件的耐受范围,还需要对应更换耐高温或者耐低温的密封材质,这款模型的密封结构预留了密封件更换的设计空间,不需要改动缸体和端盖的主体结构就能完成密封件的适配调整。
