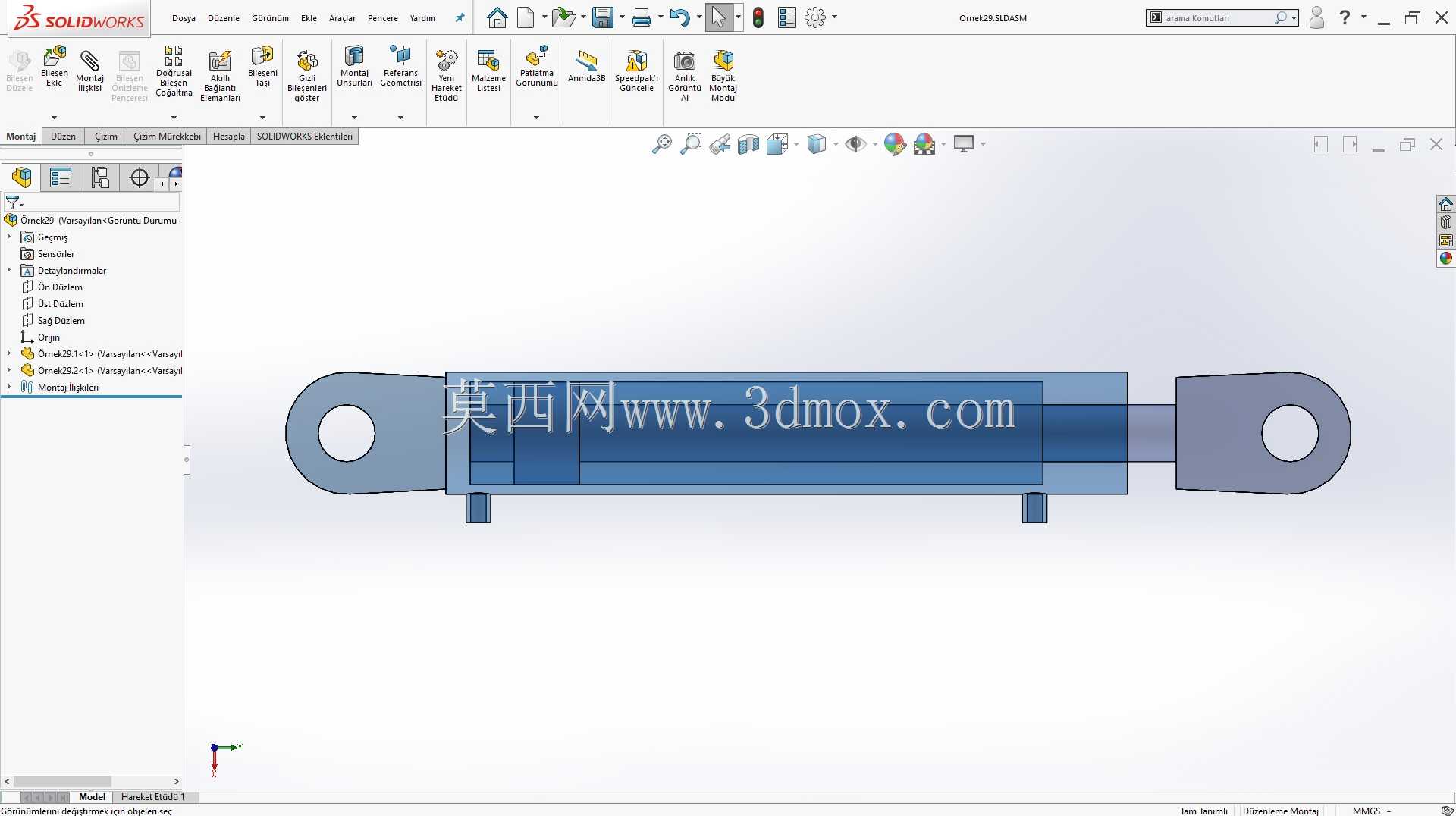

在液压传动系统的实际落地场景里,这类双耳环结构的活塞组件是把液压能转化为直线往复机械能的核心执行部件,常见于工程机械的工作装置驱动、工装夹具的夹紧动作回路、自动化产线的推料移位机构、农用机具的姿态调整单元,甚至部分特种车辆的辅助支撑支腿结构中,区别于法兰安装、脚座安装的油缸结构,两端铰接的安装形式能适配安装基座存在小角度摆动的工况,避免活塞杆承受额外的径向偏载,从根源上降低杆体密封件的偏磨风险。从结构设计逻辑来看,该活塞组件采用了对称式的耳环连接端,两端的铰接孔同轴度公差需要控制在IT7级以内,安装时配合自润滑轴承或者铜套使用,能够抵消安装面的位置度误差,适配工作过程中驱动端与被驱动件之间的相对角度偏移。
活塞本体与缸筒的配合段采用了组合密封的设计思路,格莱圈加O型圈的密封组合既可以保证高压腔与低压腔之间的密封可靠性,又能减少活塞往复运动时的摩擦阻力,避免低速工况下出现爬行现象;活塞杆表面做了硬化处理,表面粗糙度控制在Ra0.8以下,既能抵御外界粉尘、水汽的侵蚀,也能延长杆端防尘圈、导向环的使用寿命。从安装边界来看,该活塞组件处于完全缩回状态时的总长度为最小安装距,完全伸出时的总长度为最大安装距,选型时需要预留至少5mm的行程余量,避免活塞运行到行程端点时出现刚性撞击;两端铰接孔的孔径与配套销轴采用间隙配合,配合间隙控制在0.02-0.05mm之间,既保证铰接转动的灵活性,又不会因为间隙过大产生冲击载荷。在实际建模过程中,
需要重点关注活塞与活塞杆的连接强度,通常采用螺纹连接加防松销的结构,避免高压工况下活塞与杆体出现松脱;缸筒两端的导向套长度需要满足活塞杆伸出最大行程时的支撑长度要求,一般导向套长度不小于活塞杆直径的1.2倍,防止活塞杆伸出过长时出现挠度变形,影响密封性能。这类活塞结构的油路接口通常布置在缸筒两端的侧面位置,建模时需要预留足够的管接头安装空间,避免油管与周边结构件产生运动干涉;在进行整机装配校核时,需要模拟活塞全行程范围内的运动轨迹,确认两端铰接点的运动包络不会与周边的机架、管线、其他运动部件发生碰撞,尤其是在多油缸协同动作的设备上,还要校核不同油缸动作时序下的相对位置关系,避免出现运动干涉。针对不同的工作压力等级,活塞的壁厚、
缸筒的材质选择也会做对应调整,低压工况下采用铝合金缸筒可以降低整体重量,高压工况下则需要选用无缝钢管做缸筒材质,活塞部分采用45号钢调质处理,保证足够的结构强度;在有腐蚀性介质的工作场景中,活塞杆还会做镀镍磷合金或者不锈钢材质处理,提升抗腐蚀能力。
