冲压装配用立式气动压合作业装置

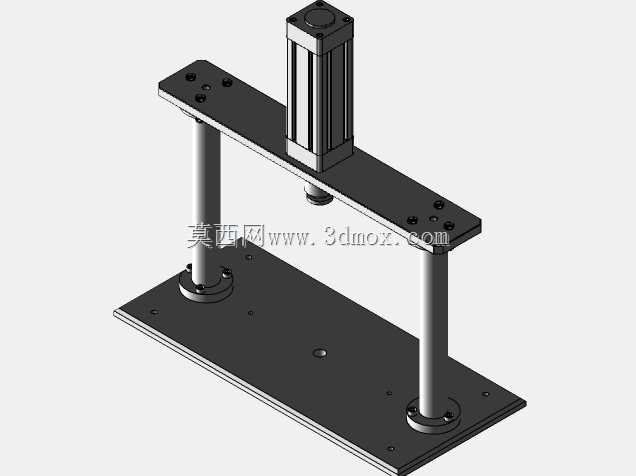

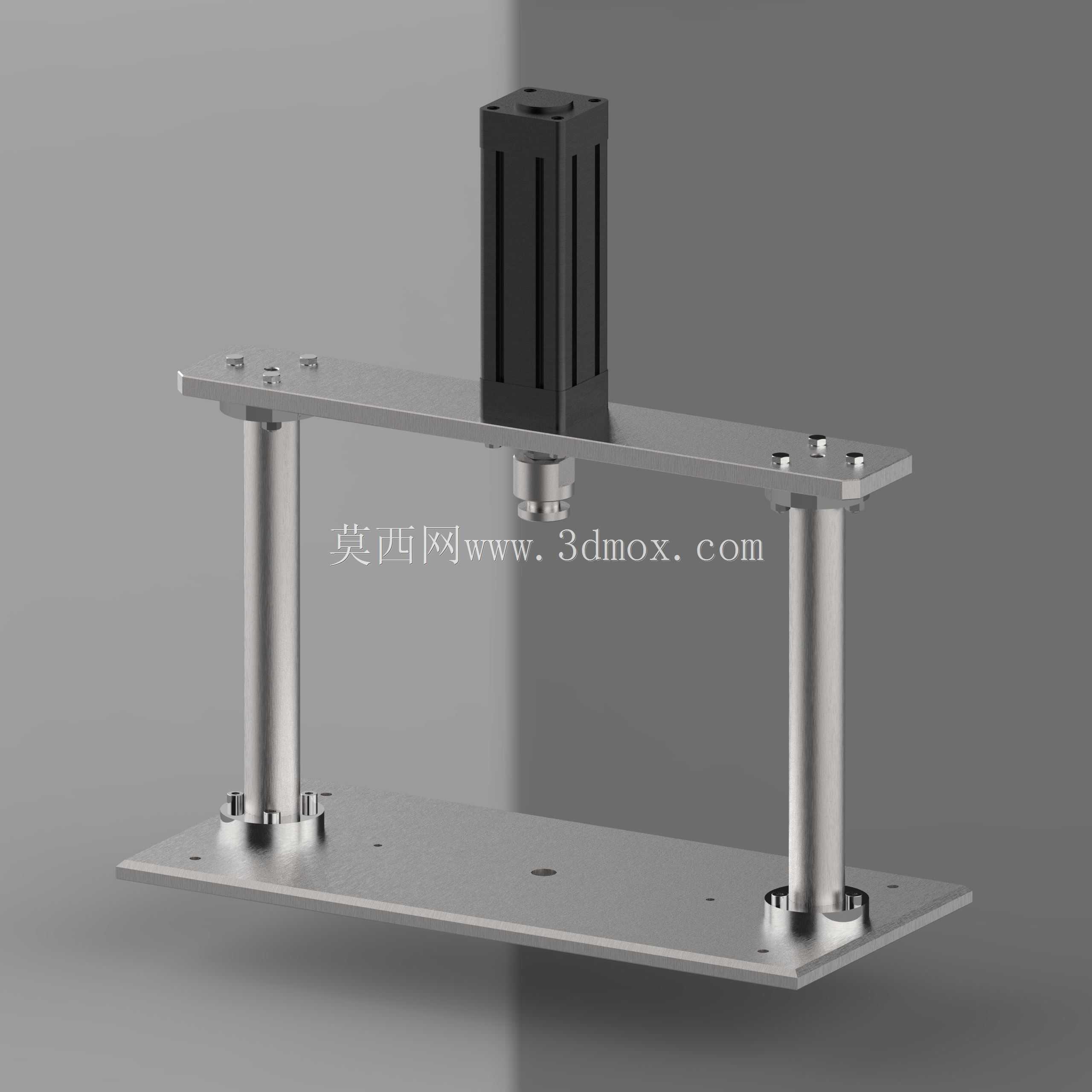

　　两根平行布置的镀铬光导柱承担上下移动的导向功能，导柱两端分别与底板、顶部安装板通过法兰式锁紧座固定，导柱与滑动配合面的间隙控制在0.02-0.03mm区间，既保证压头上下运动的顺畅度，又能将压装过程中的横向偏移量控制在允许范围内，避免压伤工件表面。顶部的气缸安装座采用悬空式布置，将标准方形气缸固定在顶板中心位置，气缸活塞杆端部预留了通用连接接口，可以根据不同压装工序的需求更换平压头、仿形压头、铆接头等不同作业端头，不需要改动主体结构就能适配多品类小批量的压装作业需求。从实际使用的功能边界来看，这类气动压力机的压装力由输入气压大小决定，常规配置下适配0.5-0.8MPa的工厂常规压缩空气气源，在消费电子零部件组装、小五金件铆合、塑胶件与金属嵌件压配的中小批量生产场景中，这类立式气动压合装置的应用覆盖度极高，相比手动压台能稳定控制压装行程与下压力，相比液压压力机又具备响应快、无油污泄漏、维护成本低的优势，很适合集成在小型流水线工位或者独立工站使用。从结构设计逻辑来看，整套装置采用双导柱立式支撑架构，底部安装板作为整个设备的承载基准，板面预留了多组阵列安装螺孔与定位销孔，既可以直接固定在标准铝型材工作台上，也能根据加工工件的定位需求加装定制化仿形夹具，安装时需要保证底板平面度公差控制在0.05mm/m以内，避免导柱安装后出现垂直度偏差，导致压头下行过程中出现卡滞、压装偏斜的问题。

　　输出压力可以覆盖100-500kgf的压装需求，足以应对PCB板铜柱压合、小五金件铆接、塑胶壳体卡扣压装、轴承与安装座轻度过盈压配等常见工序，气缸行程可以根据作业需求选配，常规100-200mm的行程就能满足绝大多数小型工件的压装作业空间要求，上下料时压头退回上限位后，作业区域的垂直净空间可以达到150mm以上，方便操作人员取放工件，也能兼容带简易定位夹具的工件上下料操作。设计过程中需要重点考虑的细节集中在导向精度与安装兼容性上，双导柱的跨距设置需要兼顾结构稳定性与操作空间，跨距过大会导致整体结构笨重，占用过多工位面积，跨距过小则会降低导向刚性，压装偏载时容易出现导柱变形、压头倾斜的问题，这套结构的导柱跨距设置在200mm左右，

　　刚好适配成人双手操作的作业宽度，操作人员在工位上可以轻松完成工件取放、定位、压装触发的全流程操作，不会出现结构干涉手臂动作的问题。顶部气缸安装板与导柱的连接位置设置了可调锁紧结构，在需要适配不同高度工件的时候，可以松开锁紧座调整顶板的安装高度，拓展设备的作业高度范围，不需要重新加工结构件就能完成适配调整。底板的厚度设置为12mm，采用6061铝合金或者Q235钢板加工，保证压装过程中底板不会出现挠曲变形，避免因为基准面变形导致压装深度不一致的问题，底板上的安装孔采用长圆孔与圆孔组合的布置方式，既可以用于设备自身在工作台面上的位置微调，也方便不同规格的夹具快速定位安装，减少工装切换的调整时间。在实际产线应用中，

　　这类气动压装设备通常会搭配双手启动按钮、安全光栅等安全附件，避免操作人员误触导致的压手风险，主体结构预留了这些安全附件的安装位置，不需要额外打孔焊接就能完成安全组件的加装。相比传统的手动杠杆压台，气动驱动的压装过程压力稳定，不会因为操作人员的力度差异导致压装不到位或者压力过大压坏工件，压装行程的重复定位精度可以控制在0.1mm以内，能满足绝大多数精密小零件的压装精度要求。结构上没有复杂的传动组件，日常维护只需要定期给导柱加注润滑脂、检查气缸密封件是否漏气即可，维护难度远低于液压或者伺服驱动的压装设备，很适合中小型加工厂、组装车间作为通用压装工位的标准设备使用，也可以根据产线的自动化升级需求，加装工件定位传感器、压装力位移监控模块，升级为半自动压装工站，对接自动上下料机构实现无人化压装作业。
