手动压力机结构设计三维数模

　　手动压力机作为小型加工场景中应用极广的施压设备，常被布置在装配工位、维修工段、小批量五金加工区域，承担小尺寸零件的压装、铆接、冲孔、校直、压印等作业，相比大型液压、气动压力设备，它不需要外接动力源，对安装场地的水电配套没有硬性要求，单人即可完成操作，在小批量生产、设备维修、样品试制环节的适配性极强。

　　从实际作业场景来看，这类手动压力机的核心功能是通过人力驱动施力机构，将操作力放大后传递到压头位置，输出稳定的垂向压力，常见的应用场景包括轴承与安装座的过盈压配、小型五金件的铆接固定、薄金属片的冲孔落料、变形轴类零件的校直修正、塑料件的热熔压合等，作业过程中操作人员可以通过控制施力的幅度，精准调整输出压力大小，避免压力过大压损工件，也能防止压力不足导致装配不到位的问题。

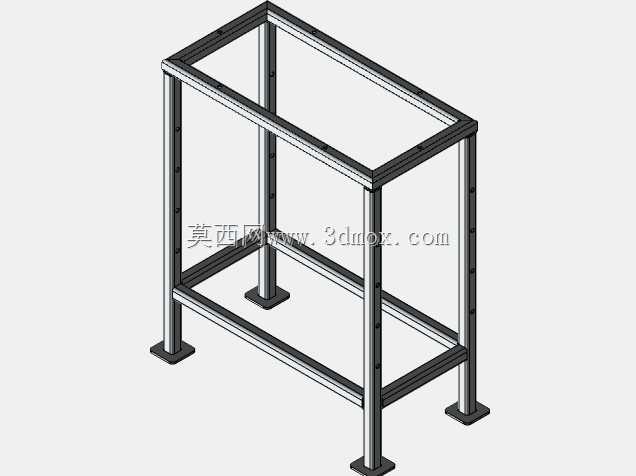

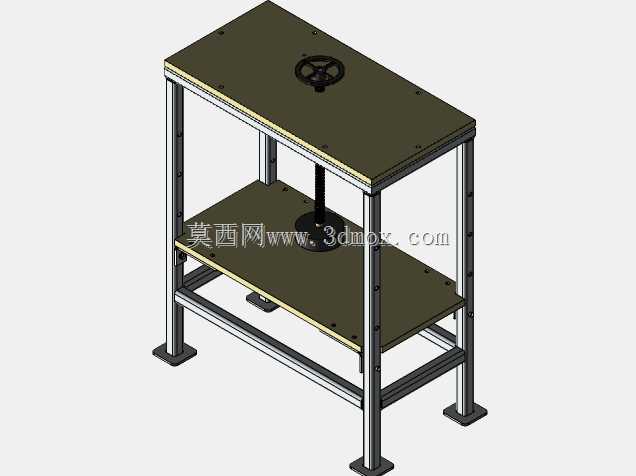

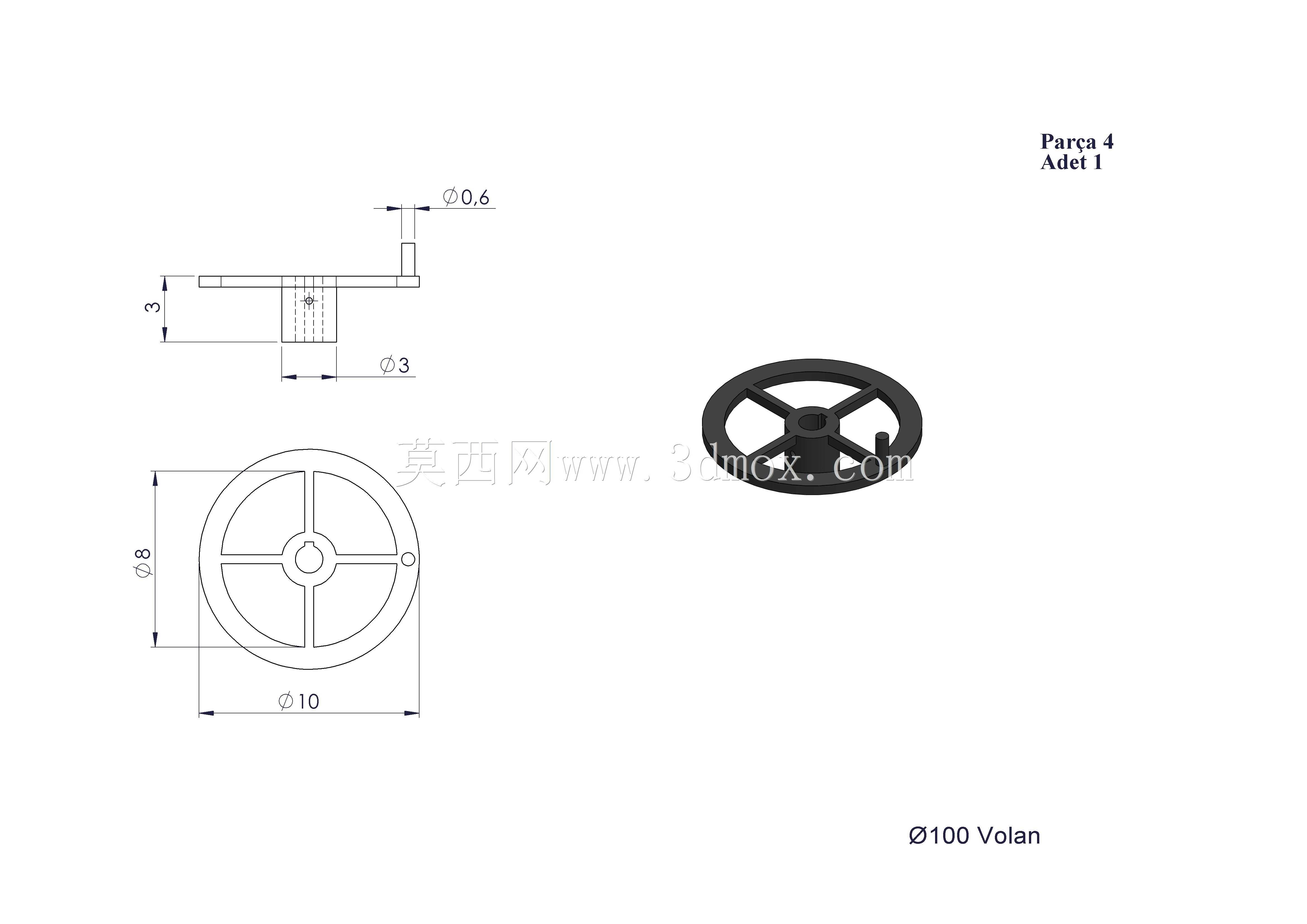

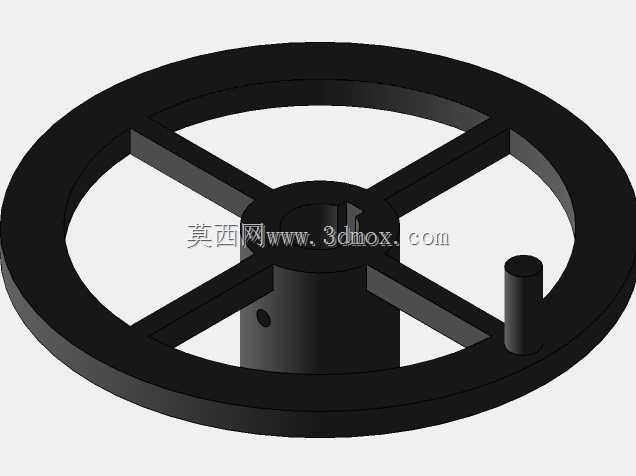

　　该结构的设计思路围绕力的放大传递、操作便利性、安装稳定性三个核心维度展开，整体采用立式框架布局，主体支撑结构为刚性框架，承受压合作业产生的反作用力，避免作业过程中机架出现形变影响压装精度。驱动部分采用杠杆与丝杠复合的力放大结构，操作人员扳动手柄时，杠杆结构先对输入力进行一级放大，带动丝杠做垂向进给，丝杠的螺纹传动结构进一步放大作用力，最终将人力放大数十倍后传递到压头位置，既保证了输出压力满足常规小件压装需求，又控制了操作手柄的操作力在普通操作人员可轻松施加的范围内，避免长时间作业出现疲劳。

　　外形尺寸方面，这类小型手动压力机整体占地尺寸控制在桌面级设备的适配范围内，底座长宽尺寸适配常规工作台的安装空间，不需要单独做设备基础，直接通过底座的安装孔即可固定在工作台面上，安装边界要求极低，作业时的垂向行程覆盖常规小型零件的压装高度需求，压头与底座工作台面的最大开口高度可以满足多数高度在200mm以内的工件放置需求，压头的行程长度足够完成常规压装作业的进给距离，不需要额外增加工装垫块即可适配多数常规工件。

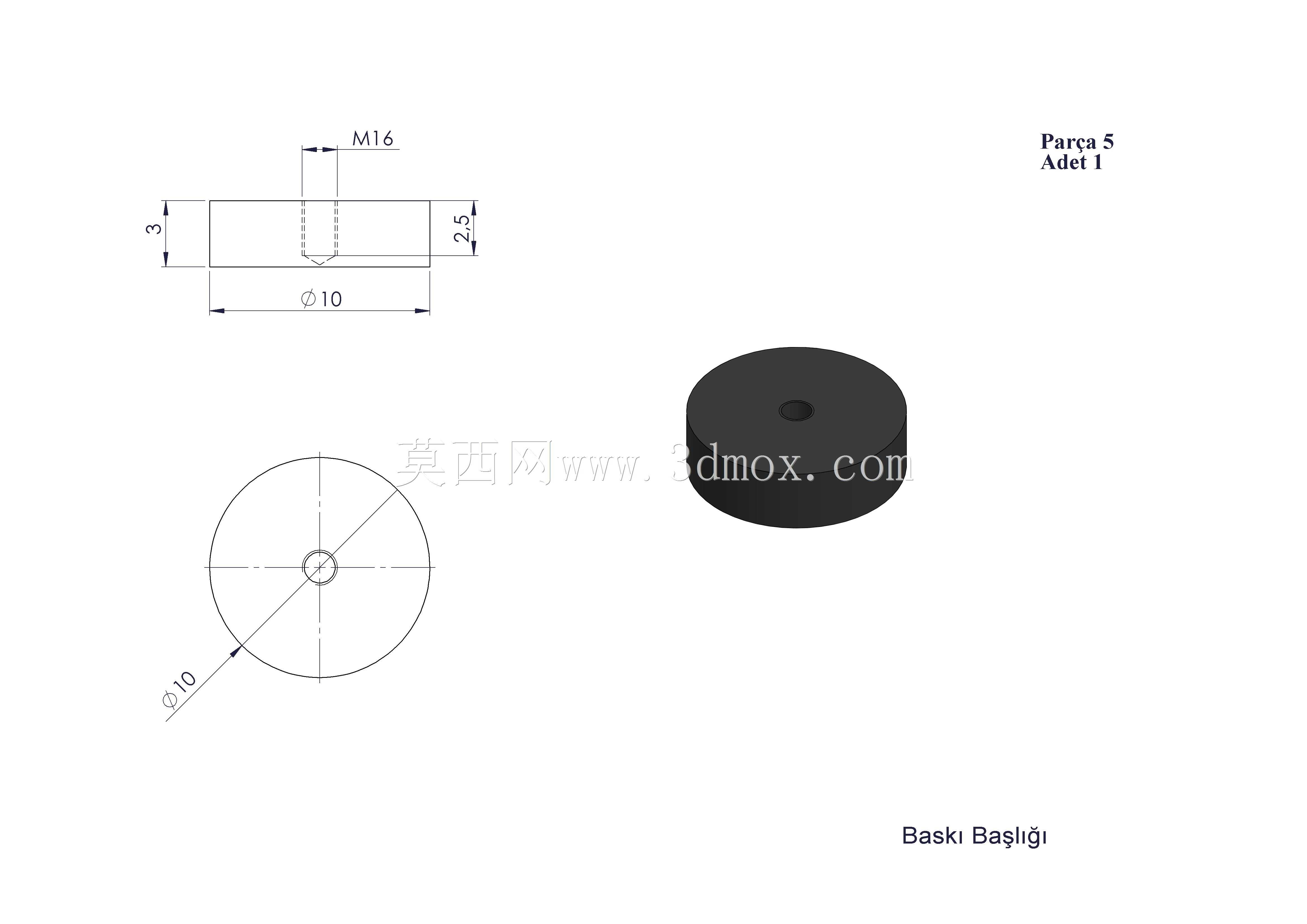

　　结构细节设计上，压头部分采用可更换结构，针对不同的作业需求，可以更换平压头、V型压头、冲孔压头等不同功能的端头，不需要对设备主体做改动即可适配不同作业类型；底座工作台面设置有定位T型槽，方便安装工件定位夹具，保证压装过程中工件不会出现偏移，提升压装位置精度；丝杠与机架的配合部位设置有耐磨衬套，长期往复进给作业时不会快速磨损机架本体，衬套磨损后可单独更换，降低设备维护成本；操作手柄的长度经过力臂优化，既保证足够的力放大倍数，又避免手柄过长导致操作时转动半径过大，影响工位周边的操作空间。

　　在实际使用中，这类手动压力机的作业稳定性很大程度上取决于机架的刚性设计，该结构的框架部分采用等强度设计，受力集中的拐角位置做了加强筋处理，满负载施压时机架的形变量控制在极小范围内，保证压头的进给方向始终垂直于工作台面，避免压装过程中出现侧向力，损坏工件或者压头。导向结构采用圆柱面配合导向，保证压头进给过程中不会出现偏摆，压装位置的重复精度可以满足小型零件的装配要求，对于过盈量较小的轴承、销钉类零件压装，完全可以达到装配精度要求，不会出现压歪、压斜导致零件报废的问题。

　　不同于大型压力设备的复杂操作流程，该手动压力机不需要做开机预热、参数设置等前置操作，操作人员拿到工件后，将工件定位在工作台面，扳动手柄即可完成压合作业，作业完成后松开手柄，压头在复位结构的带动下自动回到初始位置，操作流程极简，新员工不需要长时间培训即可上手操作，非常适合多品种小批量的生产场景，在五金维修、电子装配、小型机械加工等场景中都能发挥很高的实用价值。
