半自动多工位冲压压合夹具压力机结构设计

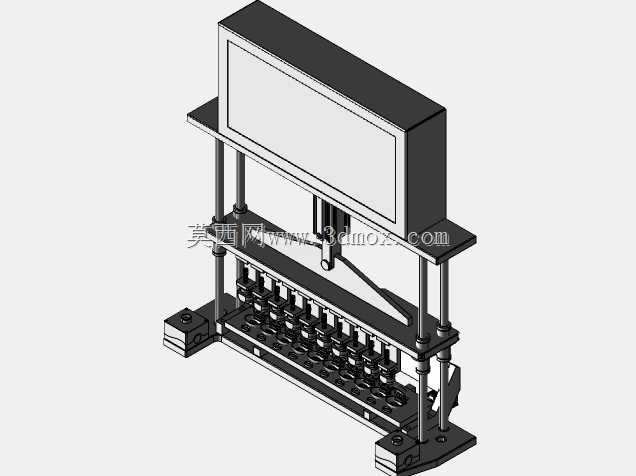

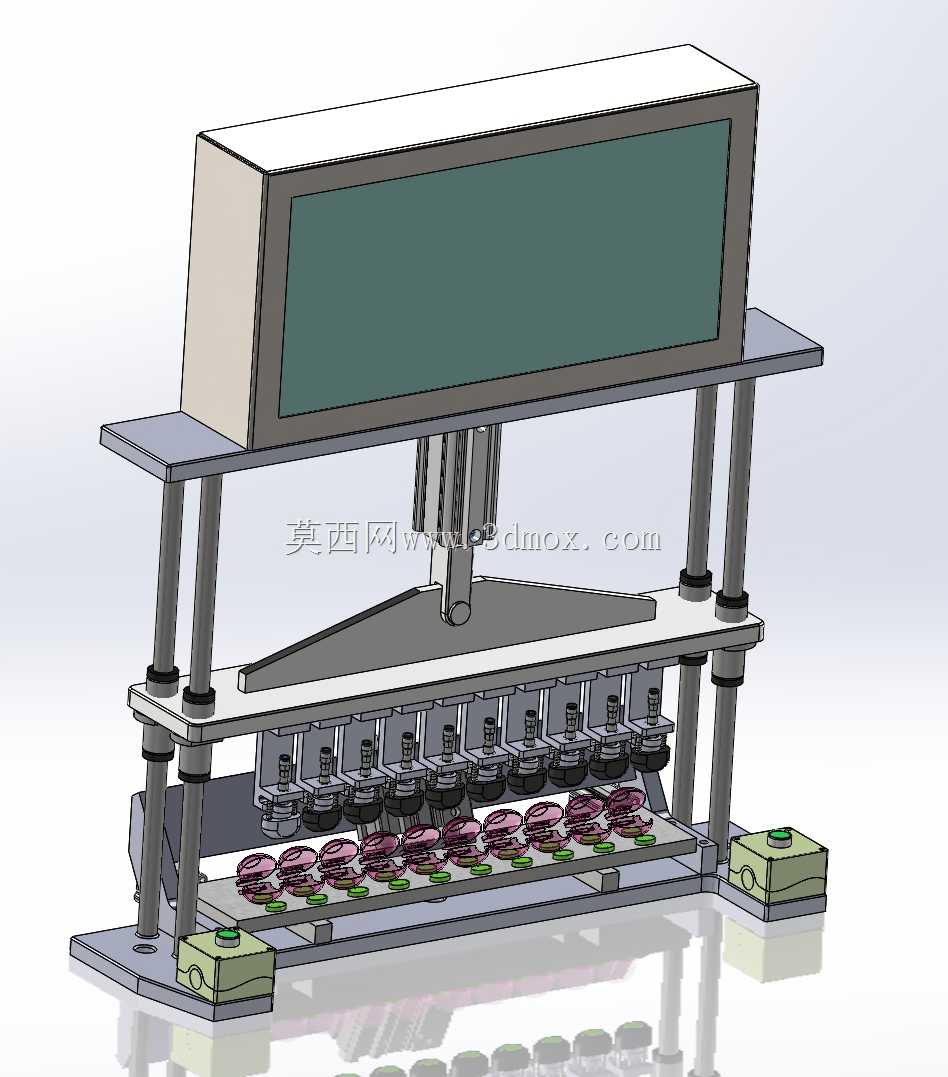

　　这套半自动冲压压合设备的设计，最初是针对小尺寸塑胶、五金小件的批量压装工序做的方案落地，常见于3C电子配件、小型家电结构件的组装产线，用来替代单工位手动压合的低效作业模式，适配需要保证压合深度一致性、压装力均匀性的批量生产场景。从整体结构布局来看，设备采用四柱式支撑框架，四根镀铬导柱搭配直线轴承做上下运动导向，能有效抵消多工位压合时的偏载力矩，避免压头倾斜导致的工件压合不良问题，导柱上下端通过锁母固定在底部安装基板和顶部承托板上，安装时需要保证四根导柱的垂直度公差控制在0.02mm/m以内，防止运动卡滞。设备顶部的箱体结构是电气控制舱，内部用来安装继电器、控制回路端子排、安全联锁模块，正面预留了显示屏安装位，可以实时显示压合计数、

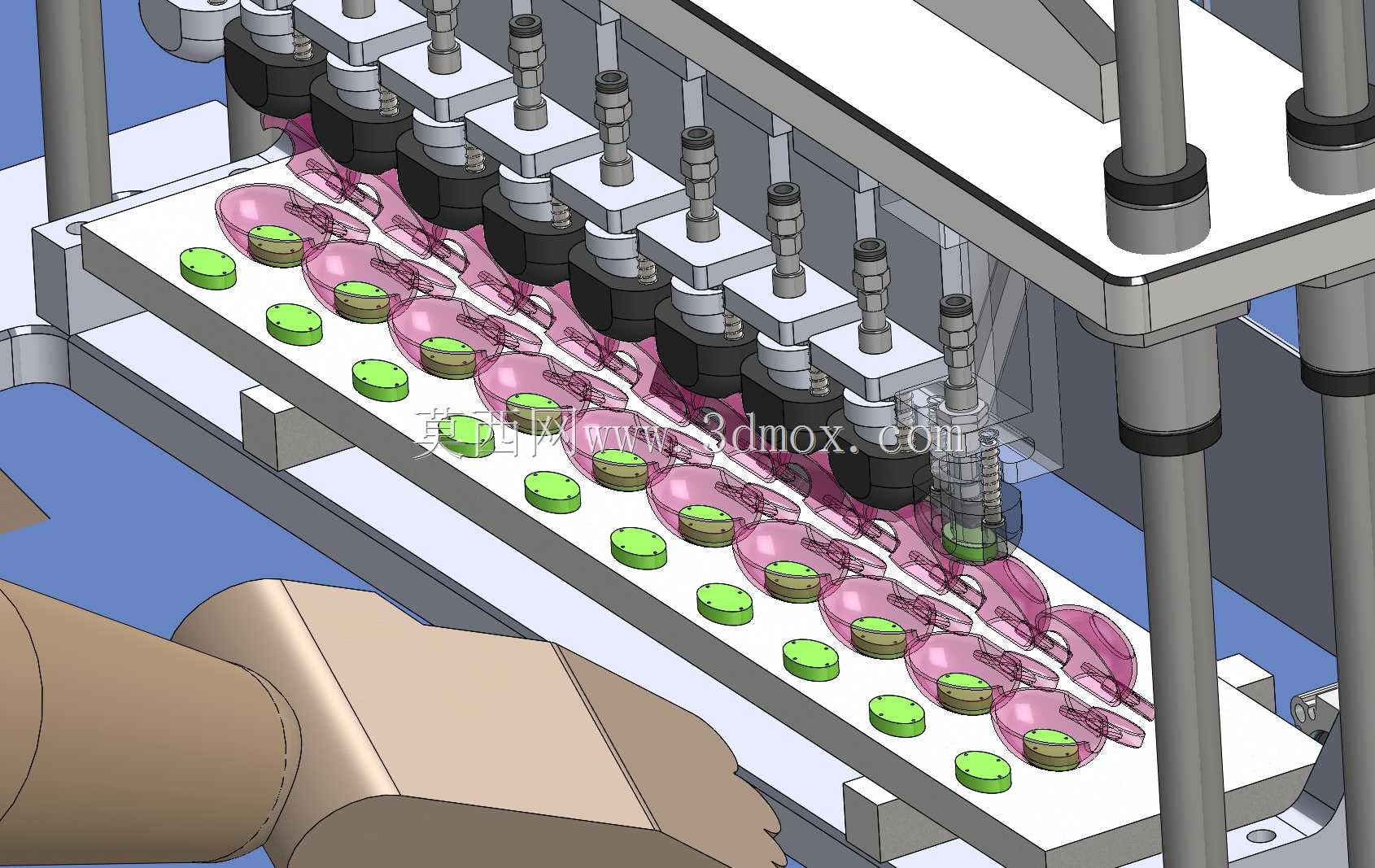

　　压头当前位置、故障报警代码，方便一线操作人员快速排查设备异常。中部的压合执行端采用整体式压头安装板，一次性排布10个独立压头工位，每个压头都带有独立的高度微调结构，可针对不同高度的待压工件做±5mm的行程补偿，压头材质选用45号钢调质处理，接触工件的端面做包胶处理，避免压合过程中刮伤工件表面。压头下方的工件定位载板同样对应10个工位，每个工位都设计了仿形定位槽，槽体尺寸根据待压工件的外形轮廓做公差配合，单边间隙控制在0.1mm以内，保证工件放置后不会出现偏移，载板通过快拆螺丝固定在中层承托板上，换产时只需要更换对应产品的载板和适配压头，就能快速切换生产型号，换型时间可以控制在15分钟以内。设备的操作逻辑采用双手按钮启动的安全设计，

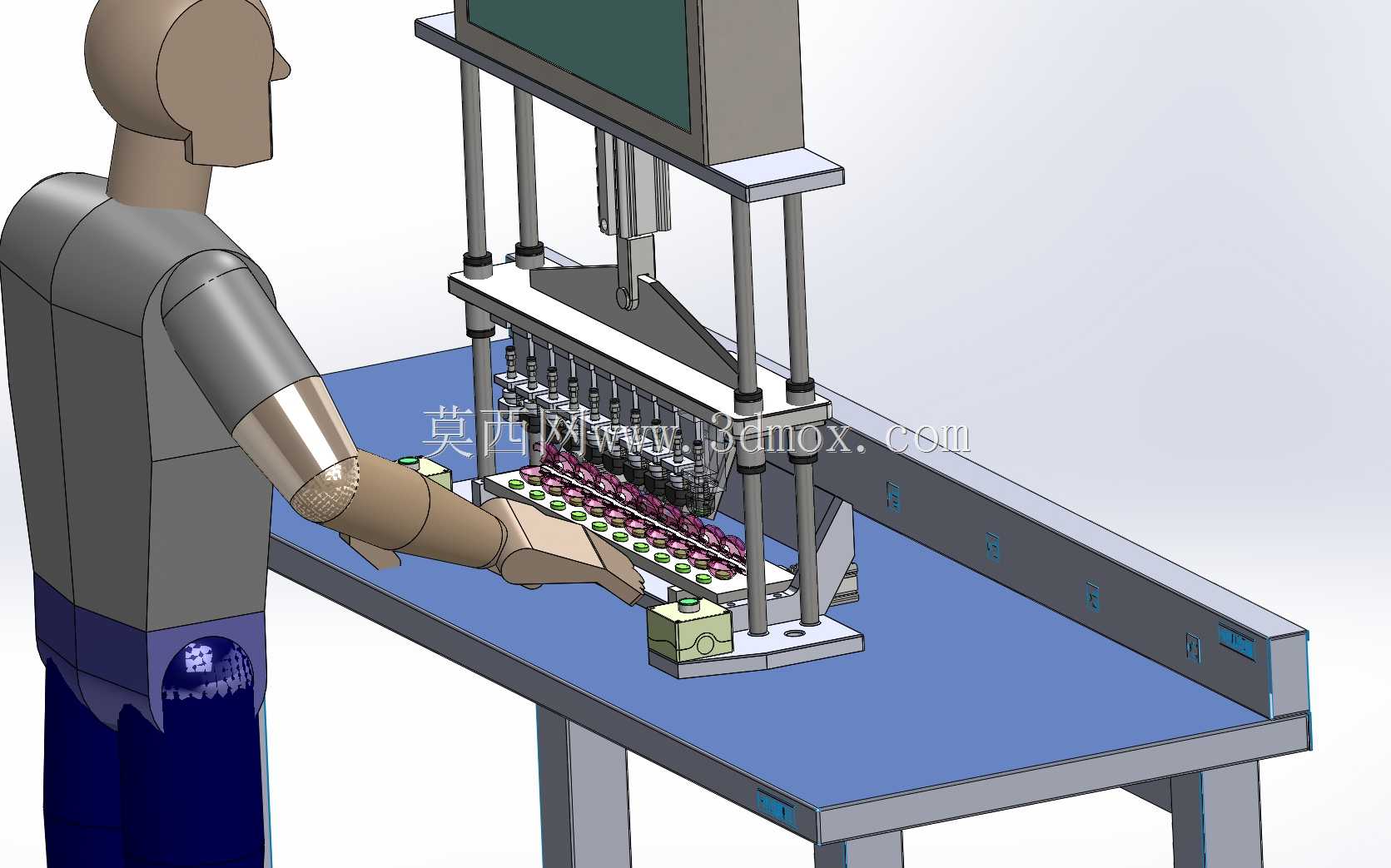

　　两个启动按钮分别布置在设备前部的左右两侧，操作人员必须双手同时按下按钮才能触发压合行程，避免单按钮操作时手部误入压合区域造成工伤，压合行程的下压速度、保压时间、回程速度都可以通过控制回路做参数调整，适配不同材质工件的压合工艺要求，比如塑胶件压合需要较慢的下压速度避免应力开裂，五金件压合则可以适当提高速度提升生产效率。底部的安装基板采用20mm厚的钢板焊接加工，焊接后做去应力退火处理，避免长期受力出现基板变形，基板底部预留了四个脚轮安装位和四个可调支撑脚，移动设备时放下脚轮即可推移，就位后调整支撑脚高度保证设备水平度，水平公差控制在0.05mm/m以内，防止压合过程中设备出现晃动。设备两侧的绿色箱体是气动三联件和电磁阀组的安装位，

　　整套压合的动力源采用气缸驱动，相比液压驱动更加清洁，不会出现油污污染工件的问题，适合对生产环境洁净度有一定要求的电子、家电组装车间，气源接入压力要求在0.5-0.7MPa之间，每个工位的压合力可以通过单独的调压阀做独立调整，适配不同压装力需求的工件。从安装边界来看，设备整体宽度控制在1200mm，深度800mm，整体高度1600mm，不需要额外做地基固定，直接放置在平整的车间地面即可投入使用，占用产线空间小，可以直接对接前后段的手工上料、下料工位，不需要额外配置复杂的输送线体，适合中小批量多品种的生产车间使用。在安全防护设计上，压合区域的前后侧预留了安全光栅的安装位，可根据实际生产需求加装安全光栅，一旦有物体误入压合区域，设备会立即停止下压并回程，进一步提升操作安全性，控制回路还带有急停按钮，布置在设备前部的显眼位置，出现异常时拍下即可切断设备动力输出。整套结构的设计没有采用复杂的非标定制零部件，大部分标准件都可以从市场上直接采购，加工件的加工精度要求也在普通机加工的能力范围内，整体制造成本可控，维护难度低，一线设备维护人员只需要定期给导柱加注润滑脂、检查气动管路是否漏气、清理定位槽内的加工碎屑，就能保证设备长期稳定运行，压合工位的排布密度经过反复测算，既保证了单次压合的产出效率，也给操作人员上下料预留了足够的操作空间，不会因为工位过密导致放件时出现相邻工件干涉的问题。
