32齿5/8节距简易ASA50链轮结构

　　这款链轮适配ASA50标准链条，对应5/8英寸链节距，也就是行业内常说的15.875mm节距规格，32齿的齿数配置在中低速重载传动场景里有着很均衡的表现。日常在轻工输送线、小型农机传动组、包装设备的动力传输段，还有非标自动化设备的同步传动单元里，这类规格的链轮出镜率非常高，它不像小齿数链轮那样传动脉动明显，也不会像大齿数链轮那样因为齿数过多导致整体结构尺寸冗余，在安装空间有限、需要稳定传动比的工况下，32齿的配置刚好能把动载荷控制在合理区间，同时保证链条啮合过程的平稳性。

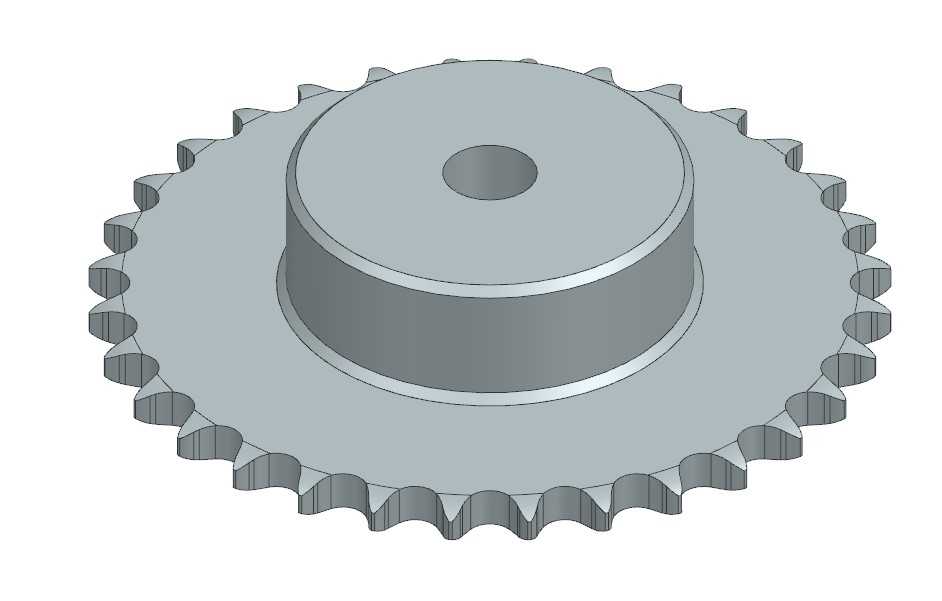

　　从结构设计来看，这款链轮采用了单边凸台的简易结构，轮毂部分做了加厚的凸台设计，中心是光孔安装位，这种结构的好处是加工难度低，安装时可以直接通过轴孔配合搭配紧定螺钉或者键连接实现周向固定，不需要额外做复杂的轮毂减重或者分体式结构，非常适合常规载荷、对成本控制有要求的通用传动场景。齿形部分完全遵循ASA50链条的啮合轮廓设计，齿沟圆弧做了适配链滚子直径的圆滑过渡，不会出现啮合卡滞或者跳齿的问题，齿顶的修形也考虑了链条进出啮合时的冲击，能有效降低传动过程中的噪音和链条磨损速度。

　　实际选型使用的时候，要注意它的安装边界：链轮的齿顶圆直径是根据32齿、5/8节距的参数计算得出，安装时要保证两轴的平行度误差控制在允许范围内，不然会出现链条单侧磨损加剧的问题；中心凸台的外径尺寸要和安装位的周边结构预留足够间隙，避免运转时和相邻的机架、护罩发生剐蹭；中心轴孔的公差建议选H7级配合，和传动轴的配合间隙不能过大，否则长期运转会出现轴孔磨损、传动晃动的问题。另外这款链轮没有做减重孔设计，整体是实心轮辐结构，虽然重量比带减重孔的款式略大，但刚性表现更好，在有一定冲击载荷的传动场景下，不会出现轮辐变形的问题，日常维护也更方便，不需要清理减重孔里堆积的油污和碎屑。

　　在传动匹配上，这款链轮要对应5/8节距的单排滚子链条使用，安装时的中心距要预留好链条张紧的调节余量，一般建议中心距控制在30-50倍节距的范围，同时要保证链条的下垂度在合理区间，太松容易跳齿，太紧会加剧链轮和链条的磨损。和同规格的分体式链轮比，这种一体简易结构的链轮安装步骤更少，不需要额外组装轮毂和齿圈，装配效率更高，对于批量配套的设备厂商来说，能有效减少装配环节的工时消耗。齿面的加工精度满足通用传动的要求，不需要做额外的齿面硬化处理也能应对常规工况的磨损，如果是用在高速或者重载的场景，可以后续对齿面做高频淬火处理提升表面硬度，延长使用寿命。

　　很多刚接触传动设计的工程师容易忽略链轮的轴向定位，这款链轮的凸台结构刚好可以作为轴向定位的基准面，安装时凸台端面靠紧轴肩，另一侧用轴端挡圈或者锁紧螺母固定，就能保证链轮的轴向位置不会发生窜动，避免链条在运转过程中出现偏磨。另外在做三维装配的时候，要注意把链轮的齿位和配对链轮的齿位做对应，保证链条安装后每个链节都能顺畅啮入齿沟，不要出现强行张紧装配的情况，不然初始装配应力会导致初期运转时磨损速度大幅加快。整体来看，这款链轮的结构设计完全围绕通用传动场景的实用需求出发，没有多余的冗余结构，每个尺寸设计都兼顾了加工便利性和实际使用的可靠性，是中小型传动系统里非常实用的一款传动零件。
