带静应力分析结果的销联接接头结构

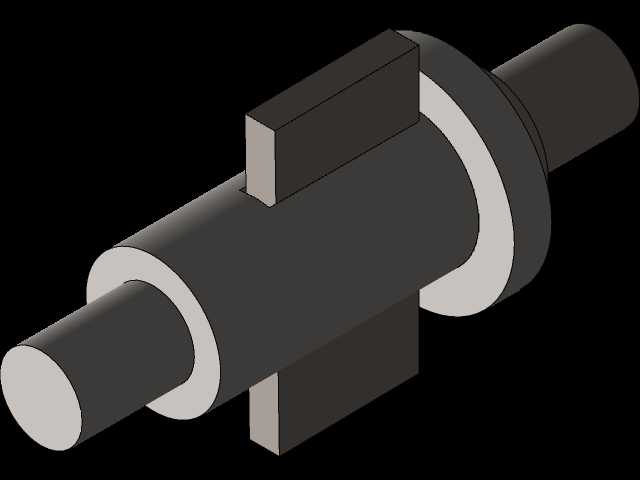

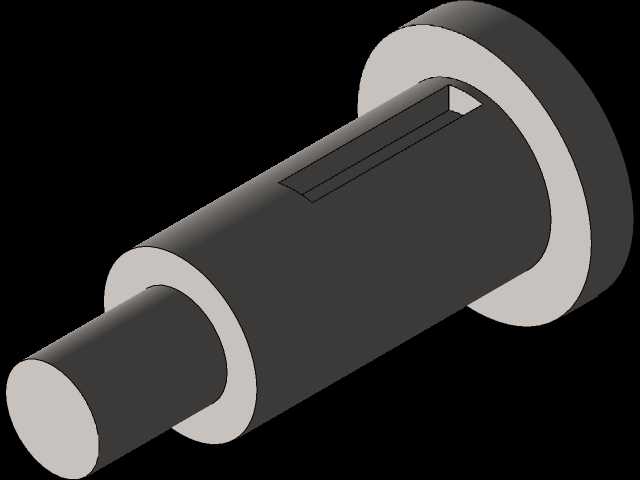

　　这类带楔销的轴类联接接头，在中小载荷的定轴传动场景里应用十分普遍，常见于轻工输送设备、小型农用机具、普通机床的辅助进给轴系中，主要作用是实现轴与轴上轮毂类零件的周向与轴向同步固定，相比键联接加工难度更低，装配拆卸流程更简便，适合载荷平稳、无频繁冲击的传动工况。从结构功能来看，该接头依靠贯穿轴与轮毂的楔销挤压力传递扭矩，轴身中段的凸肩结构承担轴向定位作用，避免轮毂在受轴向力时出现窜动，两端伸出的光轴段用于配套安装轴承或者传动轮，整体结构没有复杂的异形曲面，普通车削设备即可完成主体加工，销孔可通过钻铰工艺一次成型，加工成本远低于花键、过盈配合类联接结构。设计过程中首先匹配了常用的30C8优质碳素结构钢材料，针对21KN的额定工作载荷，

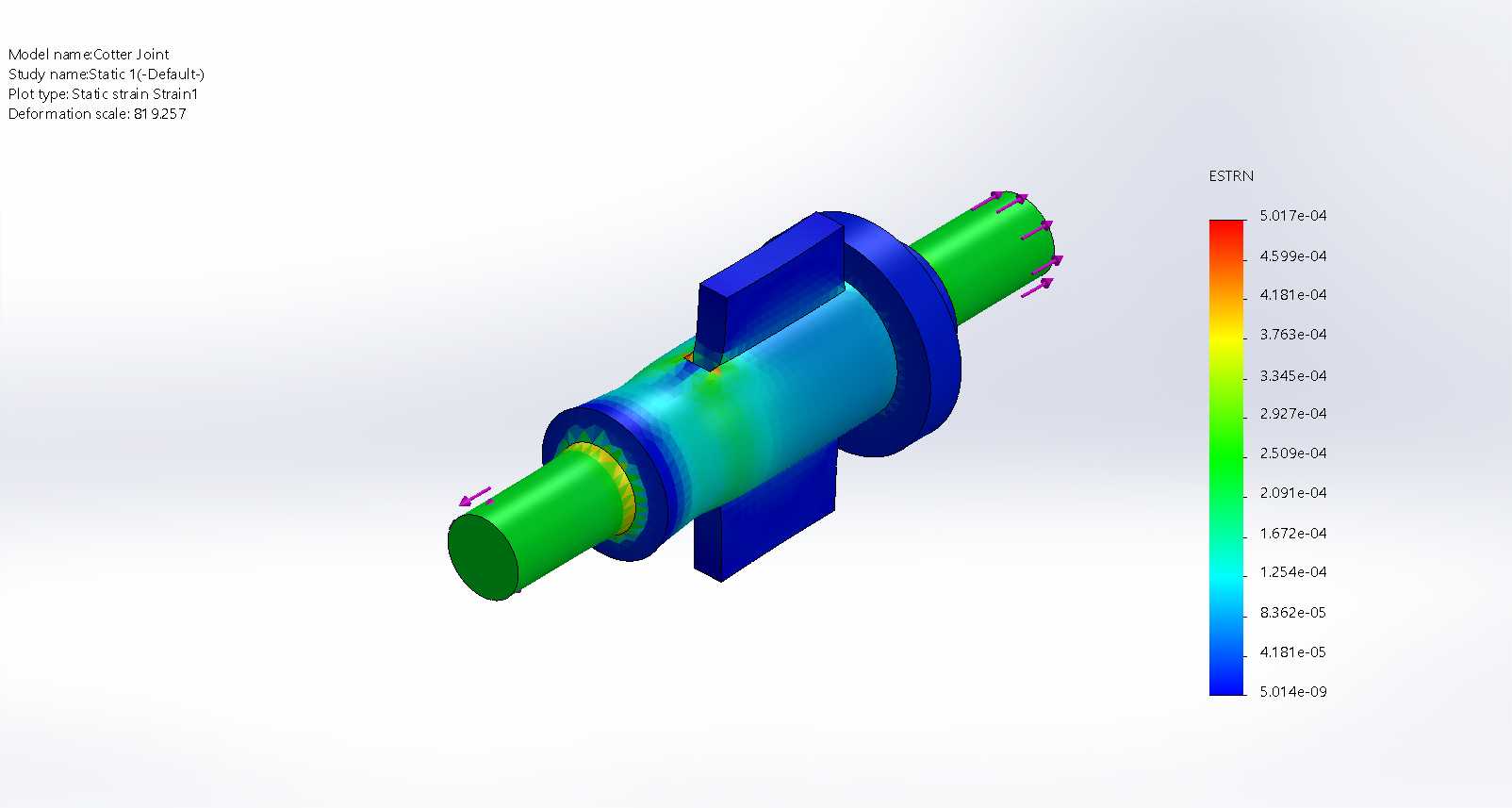

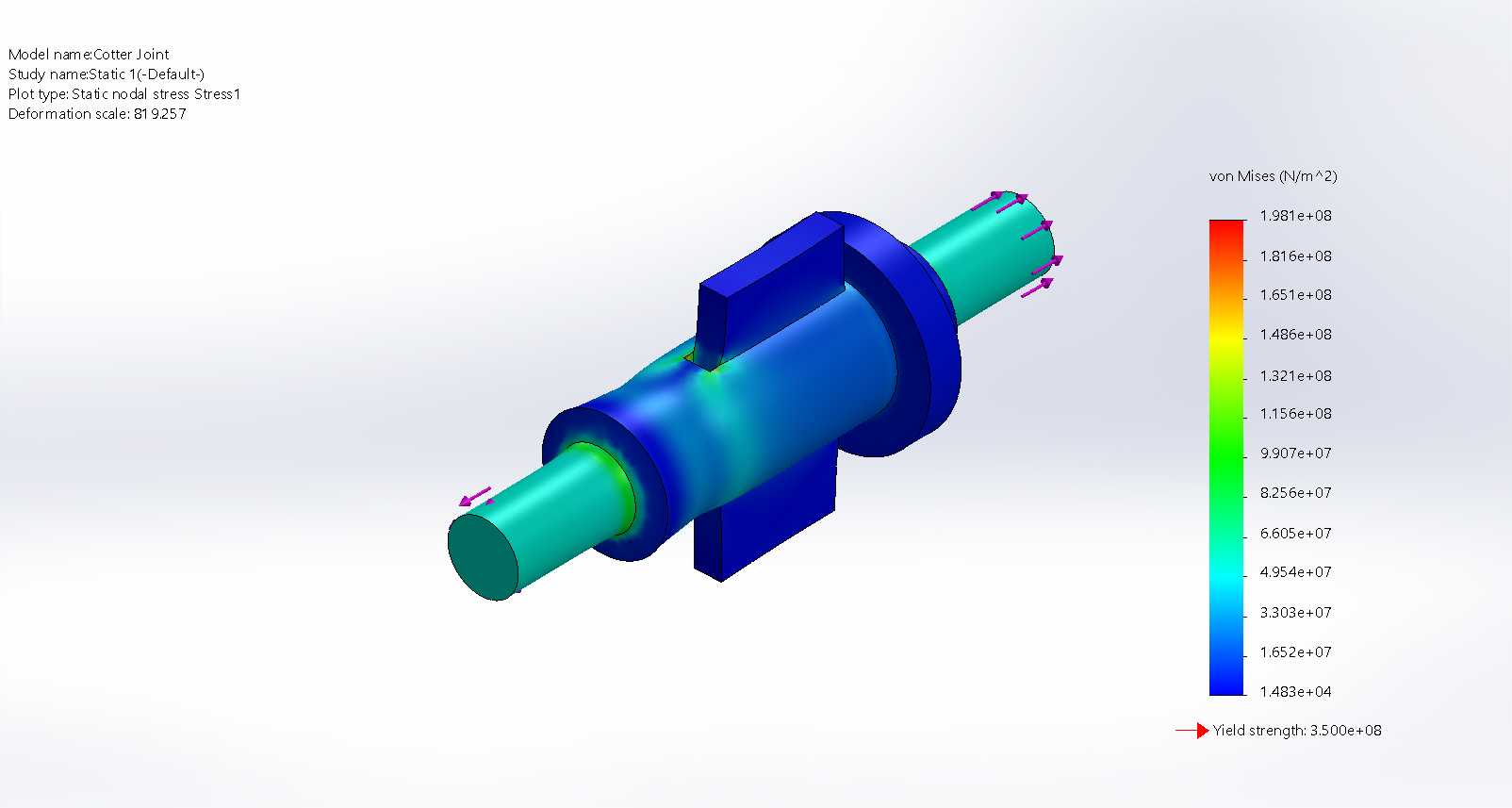

　　按照6倍的安全系数开展静力学校核，从应力云图的分布结果可以看到，最大应力集中在销孔与轴身的过渡位置，以及楔销与轮毂的接触边缘，整体应力水平远低于材料的屈服强度阈值，轴身与轮毂的非配合区域应力值极低，材料冗余量控制在合理区间，既不会出现过载断裂的风险，也没有过度设计造成的材料浪费。安装边界方面，轴段的配合公差按照h7精度设计，与常规滚动轴承的内孔公差带适配，凸肩的外径尺寸比轮毂安装孔大3-5mm，定位端面的垂直度公差控制在0.02mm以内，保证轮毂安装后不会出现偏斜；楔销的锥度采用标准1:50，装配时打入销体即可实现自锁，不需要额外的防松结构，拆卸时仅需从销孔另一端打出即可，维护十分便捷。实际应用中需要注意，

　　这类接头不适用于高速重载或者频繁正反转的传动场景，因为楔销的接触应力在交变载荷下容易出现压溃，长期冲击工况下可能出现销体剪切失效，但在额定载荷范围内，其结构可靠性完全满足使用要求，而且相比键槽加工，轴上开孔对轴的强度削弱更均匀，不会出现键槽根部的应力集中突变问题。从建模细节来看，所有过渡位置都设置了0.5-1mm的圆角，避免锐边造成的应力集中，配合面的表面粗糙度要求控制在Ra1.6，非配合面为Ra6.3，符合普通机械加工的工艺要求，装配时不需要专用工装，借助铜锤即可完成全部组装流程，适合批量生产的小型设备选用。
