直角坐标机器人的结构设计核心围绕三个正交布置的直线运动轴展开,区别于关节型机器人的旋转运动副,这类设备的所有运动自由度均沿X、Y、Z三个直角坐标轴做直线往复移动,运动学解算逻辑简单,重复定位精度更容易控制,在高速点位搬运、长行程上下料场景中具备独特的结构优势。从实际应用场景来看,这类设备常被部署在3C电子生产线的PCB板转运、注塑机周边的工件取放、光伏组件的排版堆叠、仓储物流的小件分拣工位,部分大行程规格的直角坐标机器人还可用于板材切割、涂胶点胶、焊接轨迹执行等需要稳定直线输出的工艺环节。

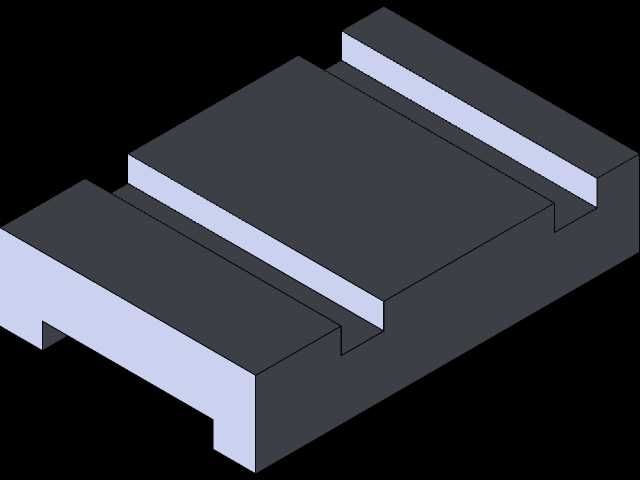

在功能特性层面,该结构的负载能力完全取决于直线导轨的选型规格、传动组件的刚性以及支撑底座的结构强度,单轴可覆盖从几百克到上百公斤的负载区间,行程可根据现场安装空间灵活拼接,单轴最长可做到数十米的运动范围,这是关节型机器人很难实现的参数边界。设计过程中首先要确定的是安装基准面的平面度要求,底座作为整个设备的承载基础,通常采用型钢焊接后时效处理再精加工的工艺,或者选用标准铝型材拼接搭配地脚调节组件,确保安装后整体平面度误差控制在每米0.1mm以内,避免导轨安装后出现憋劲、运动卡顿的问题。
三个运动轴的布置顺序需要结合实际作业工况调整,常见的布置形式有龙门式、悬臂式、壁挂式几种,本次呈现的结构采用底座固定、Z轴竖直布置在X轴滑台上的形式,适合小行程、轻负载的作业场景,Z轴末端可搭配气动夹爪、真空吸盘、焊枪、点胶阀等不同的执行末端,适配不同的工艺需求。传动方案的选择上,短行程高速场景可选用同步带传动,长行程重负载场景优先选用滚珠丝杠搭配直线导轨的组合,部分超长行程场景还可采用齿轮齿条传动,不同传动方案对应的运动速度、定位精度、维护周期都有明显差异,设计时需要结合节拍要求、负载重量、使用环境综合选型。
安装边界方面,这类设备的外围需要预留足够的维护空间,尤其是导轨、丝杠的润滑维护位置,以及拖链内部线缆、气管的弯折半径空间,设备运行的极限位置需要设置硬限位挡块与软限位开关双重保护,避免滑台超程脱出造成设备损坏。运动过程中,三个轴的运动解算完全基于直角坐标系,点位运动的插补逻辑简单,不需要复杂的逆运动学计算,对控制系统的算力要求更低,普通的运动控制卡或者PLC搭配脉冲输出模块即可实现稳定控制,设备的调试难度远低于六轴关节机器人,后期维护的配件通用性也更强,普通的机加工车间即可完成易损件的更换与维修。
从结构细节来看,竖直布置的Z轴需要考虑断电下滑的安全防护,通常会搭配带刹车的伺服电机,或者加装平衡气缸、配重块来抵消滑台与末端执行器的自重,避免断电后Z轴下滑砸坏工件或者设备。所有运动副的位置都需要设计防尘防护结构,比如导轨加装不锈钢伸缩防护罩,丝杠搭配防尘圈,避免生产环境中的粉尘、切屑进入运动副内部造成磨损加剧,缩短设备使用寿命。走线部分采用拖链收纳所有动力线、信号线、气管,拖链的弯曲半径需要满足线缆的最小弯折要求,固定端与活动端的线缆需要预留足够的长度余量,避免运动过程中出现线缆拉扯断裂的问题。
在实际选型匹配过程中,首先要核算每个轴的运动负载、运动速度、加速度要求,计算所需的电机扭矩、导轨额定动载荷、丝杠的临界转速,避免选型余量不足造成设备运行抖动、精度丢失,或者选型余量过大造成成本浪费。设备的安装固定需要根据现场地面情况设计,混凝土地面可采用膨胀螺栓直接固定底座,钢结构平台上安装则需要配套加强筋板提升支撑刚性,避免设备高速运动时出现整体共振,影响作业精度。
