固定翼无人机前三点式起落架结构设计

项目分类:无人机 发布时间:2023-08-17 ID:706956
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计
  • 固定翼无人机前三点式起落架结构设计

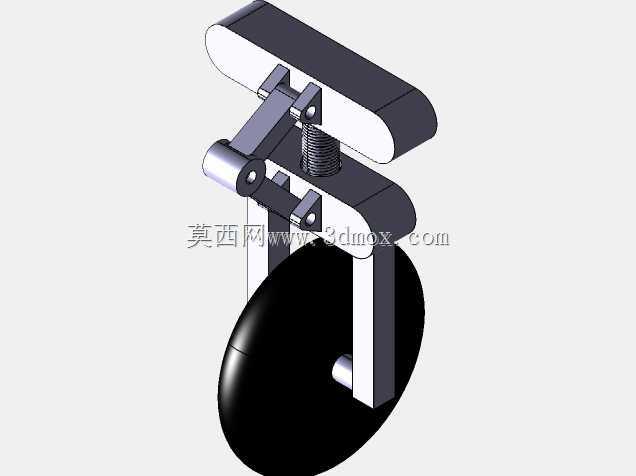

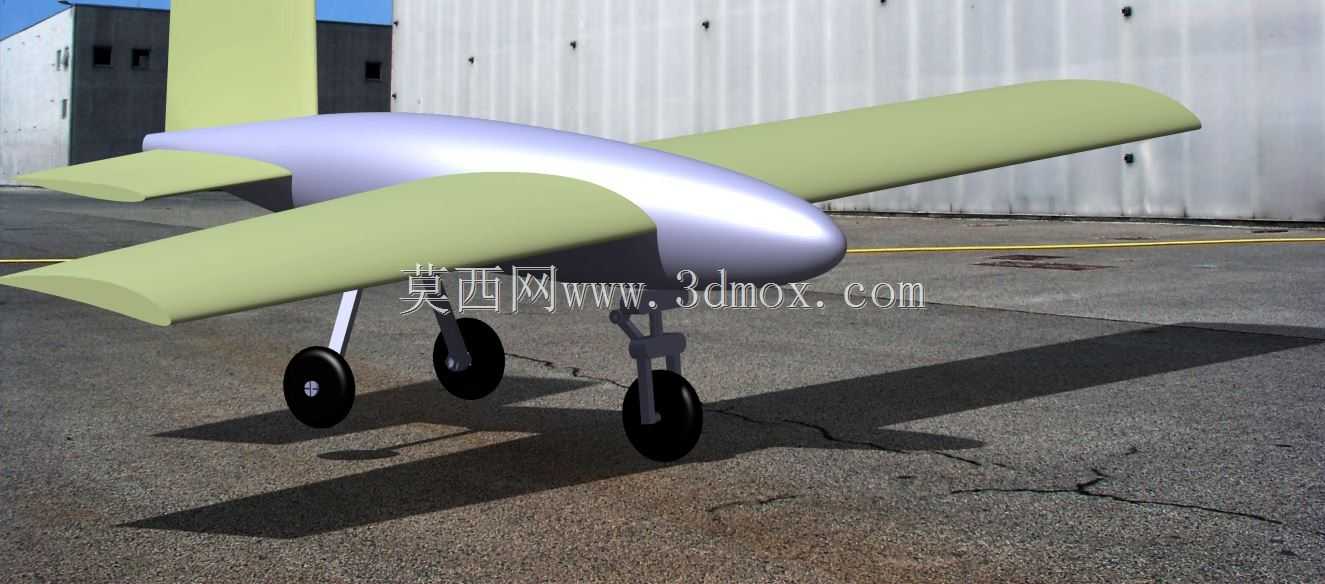

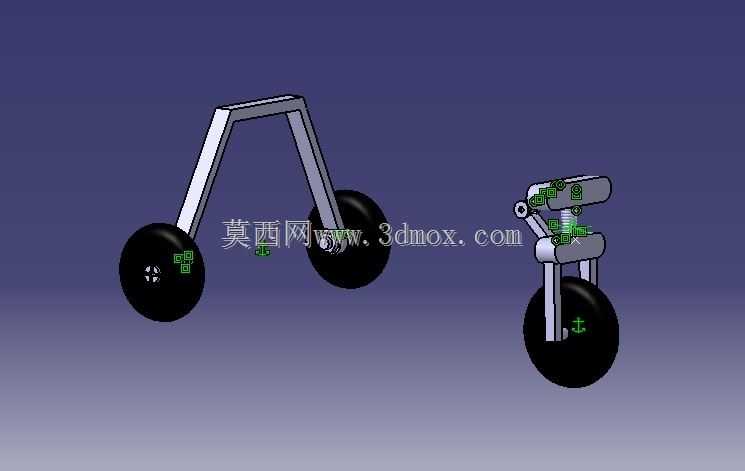

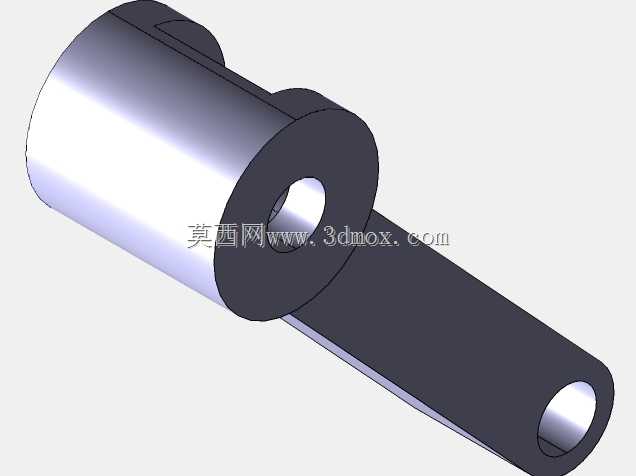

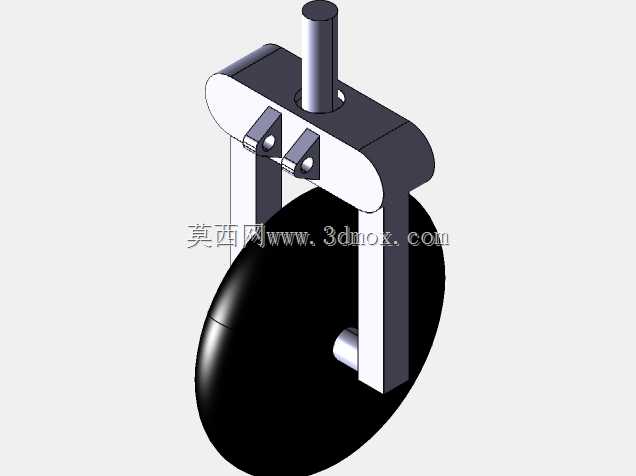

  这套起落架结构针对中小型固定翼无人机的起降作业需求设计,适配常规布局的低速固定翼飞行平台,主要应用在民用测绘、农林巡检、环境监测类固定翼无人机上,承担无人机地面滑跑、起降阶段的载荷传递与冲击缓冲功能。从结构布局来看,采用前三点式起落架配置,前起落架布置在机身头部下方,两个主起落架对称布置在机身中部重心靠后位置,这种布局能避免无人机地面滑跑时出现拿大顶的风险,同时地面滑跑的方向稳定性更好,侧风起降时的操控容错率更高,相比后三点式布局更适合缺乏专业操控经验的作业场景使用。前起落架采用单轮配置,集成转向联动结构预留接口,可直接连接舵机实现地面滑跑方向控制,转向行程预留左右各35度的活动余量,不会在大角度转向时与机身下部蒙皮产生运动干涉;

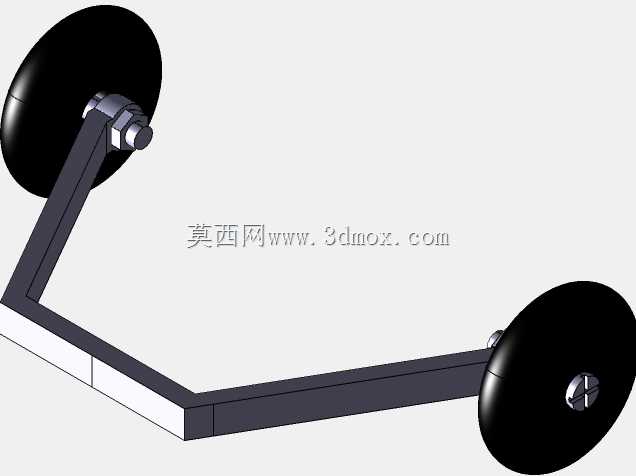

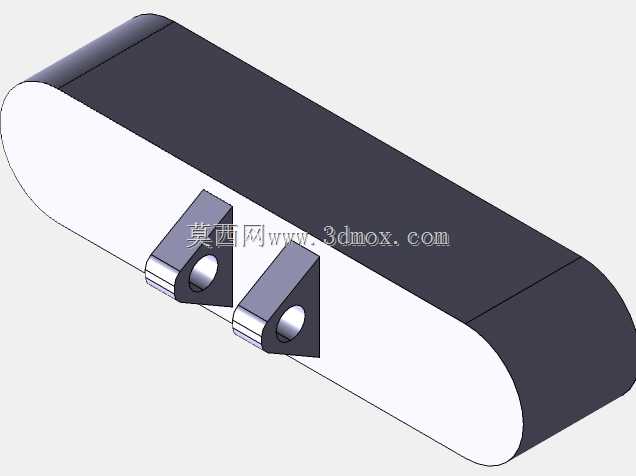

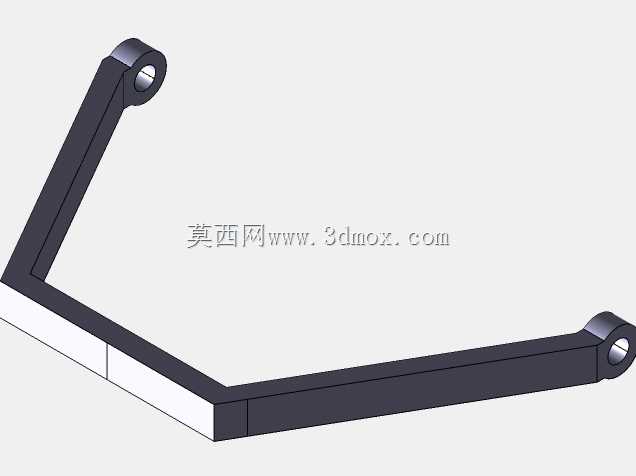

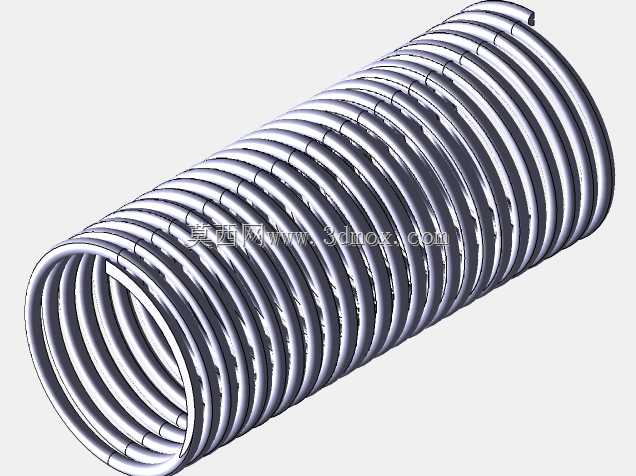

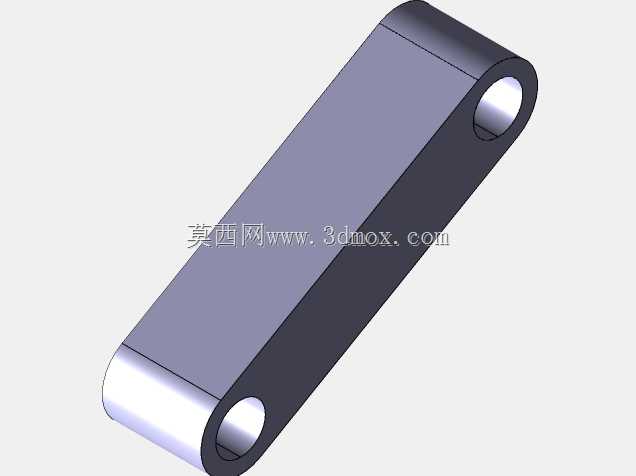

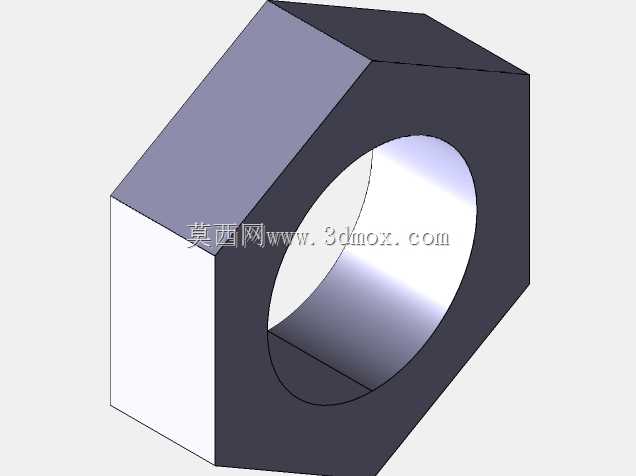

  主起落架采用双轮对称布置,每个主起落架支柱都设计有独立的弹性缓冲行程,缓冲行程根据无人机最大起飞重量匹配,能吸收着陆瞬间的垂直冲击载荷,避免冲击直接传递到机身主承力结构,损伤机身内部的航电设备与任务载荷。设计过程中优先考虑了安装边界的适配性,起落架与机身的连接点全部布置在机身下部的主承力框位置,三个连接支座的安装孔位采用统一的孔距规格,不需要对机身主结构做额外的加强改装就能直接适配同量级的常规固定翼无人机平台,安装时只需要保证主起落架两个机轮的同轴度误差不超过1.5毫米,就能避免滑跑时出现偏磨、跑偏的问题。机轮部分采用实心橡胶轮面搭配硬质塑料轮毂,轮面做了防滑纹理处理,在硬化铺装跑道、平整土质跑道上都能提供足够的抓地力,

  轮毂内部集成低阻力轴承,滑跑过程中的滚动阻力更小,能缩短起飞滑跑距离,同时降低降落滑跑过程中的刹车磨损。起落架支柱采用轻量化的高强度材料构型,在保证结构强度的前提下尽可能降低结构重量,不会给无人机带来过多的无效载荷,支柱的外形做了流线型修型,能降低飞行过程中的气动阻力,减少对无人机续航性能的影响。结构设计时充分考虑了维护性,机轮与支柱的连接采用快拆结构,不需要专用工具就能完成机轮的更换,缓冲结构的预紧力可以根据实际作业场景的跑道条件做调整,在平整硬化跑道上可以调高预紧力获得更好的滑跑稳定性,在土质粗糙跑道上可以调低预紧力获得更好的缓冲效果。整套起落架的重心匹配经过反复校核,当无人机处于最大起飞重量状态时,

  主起落架承担约85%的整机重量,前起落架承担剩余15%的重量,这个载荷分配比例既能保证地面滑跑时的方向稳定性,又能避免前起落架载荷过大导致着陆时出现弹跳问题。在着陆冲击工况下,主起落架的缓冲结构会先吸收大部分垂直冲击载荷,剩余载荷通过连接支座均匀传递到机身主承力框,不会出现局部应力集中的问题,结构强度冗余满足常规作业场景下的粗暴着陆要求,能承受最大1.5米每秒的垂直下降速度冲击,不会出现结构变形或者断裂的情况。针对飞行过程中的起落架阻力问题,设计时特意将支柱的截面做了翼型修型,相比圆形截面支柱能降低约30%的气动阻力,同时三个机轮的位置都做了整流匹配,不会在飞行过程中产生过多的乱流影响尾翼的操控效率。安装时需要注意前起落架的转向中立位置校准,保证舵机回中时前机轮处于正前方向,避免滑跑时出现自动偏航的问题,主起落架的两个支柱需要保证对称度,两侧机轮的高度差不能超过1毫米,否则会导致滑跑过程中单侧机轮受力过大,出现磨损不均甚至起降时侧翻的风险。这套起落架结构没有复杂的收放机构,属于固定式起落架构型,结构可靠性更高,故障率更低,非常适合作业频次高、维护条件有限的民用无人机作业场景,不需要定期做复杂的收放机构维护,只需要每次作业前检查机轮固定情况、支柱连接螺栓的预紧力就能满足使用要求。
