工业密封防护立式钢制门板结构设计

　　在工业设备的柜体防护、小型舱室隔断、设备检修口封闭场景中，这类立式门板是应用频次极高的结构件，不同于民用家装门类产品，工业场景下的门板首先要满足安装适配性、结构强度与密封配合的核心要求，不需要过多装饰性设计，所有结构特征都围绕实际使用需求排布。从实际使用场景来看，这类门板常应用在小型工业设备的外侧防护、车间管线井的检修口封闭、小型试验舱的舱门部位，日常使用中需要承受一定的外力磕碰，同时要和门框配合实现基础的防尘、防异物侵入效果，部分场景下还需要配合密封胶条实现一定的隔振、隔噪作用。

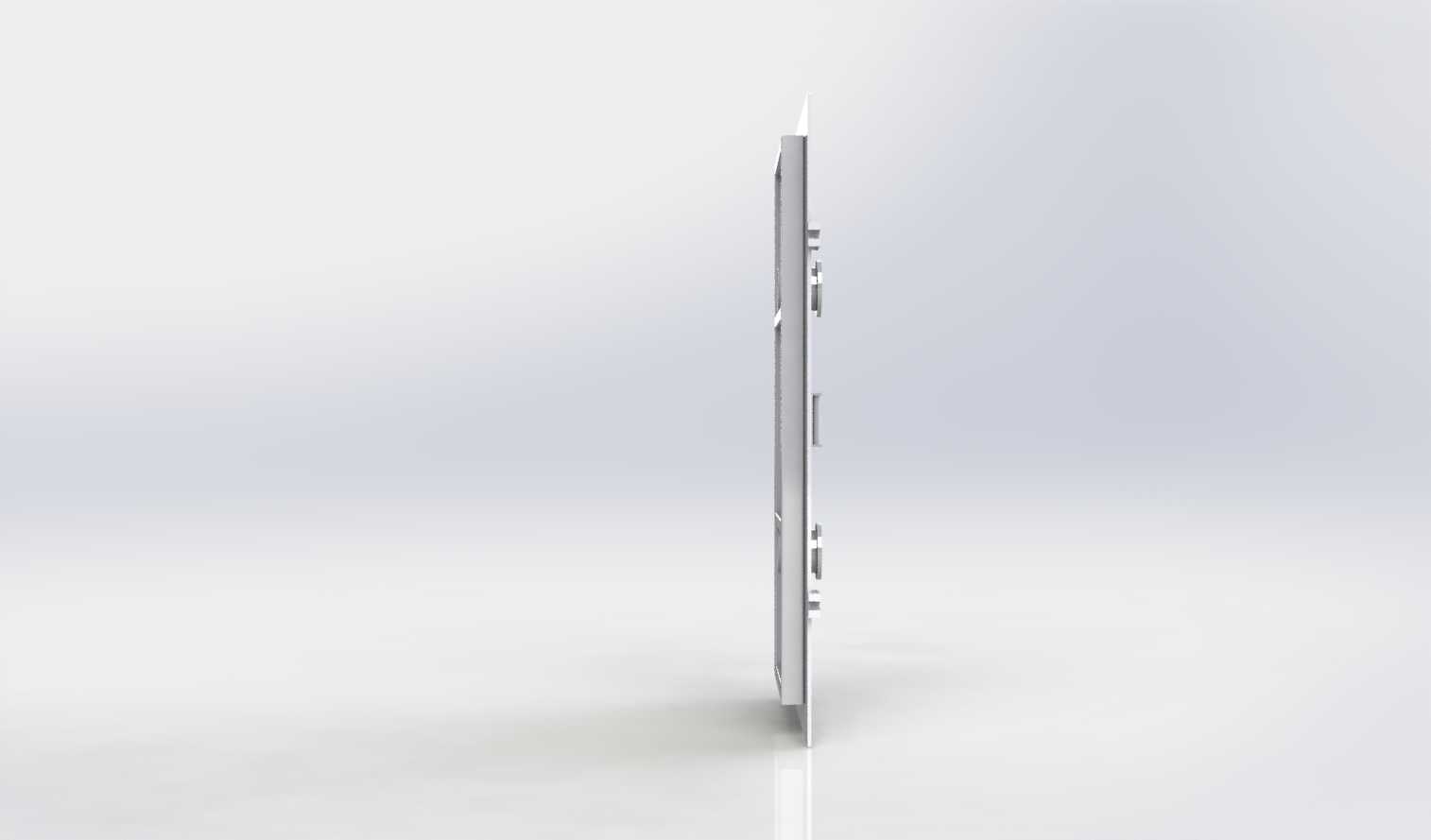

　　设计这类门板结构时，首先要确定整体的外形安装边界，本次设计的门板整体高度为1370mm，长度方向尺寸为770mm，整体板材厚度控制在60mm，这个厚度尺寸既保证了门板自身的结构刚性，避免大尺寸薄板在长期使用中出现翘曲变形，也不会因为过厚导致整体重量过大，增加合页等连接件的负载，同时给门板上的安装结构预留了足够的加工余量。门板主体采用整块平板裁切的基础结构，没有多余的曲面造型，一方面是平板结构加工难度低，裁切、折弯、焊接工序都能快速实现，加工成本可控，另一方面平板结构和门框的配合面更容易做密封处理，平面配合的密封胶条压缩量更容易控制，不会出现曲面配合导致的局部密封间隙不均问题。

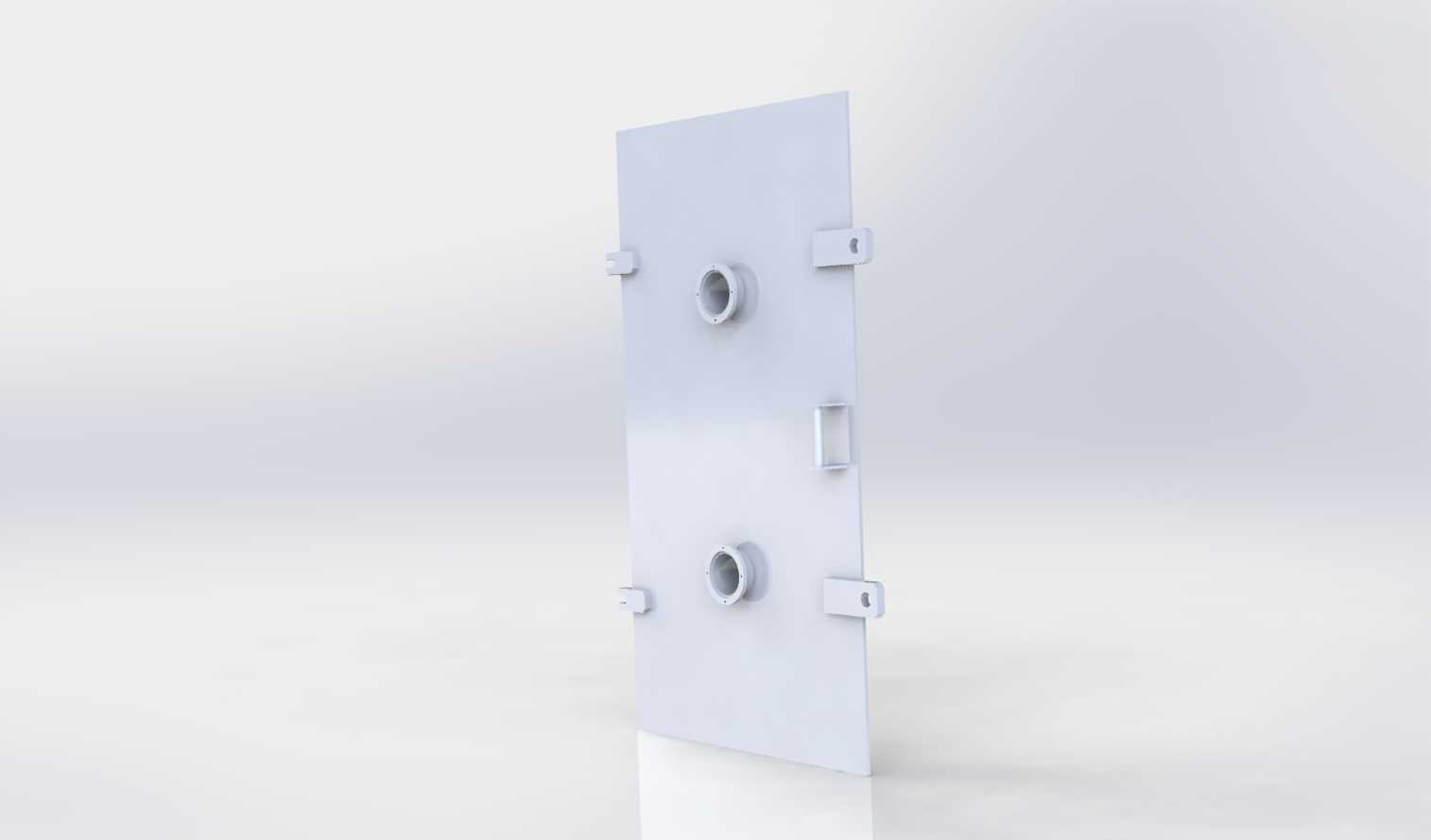

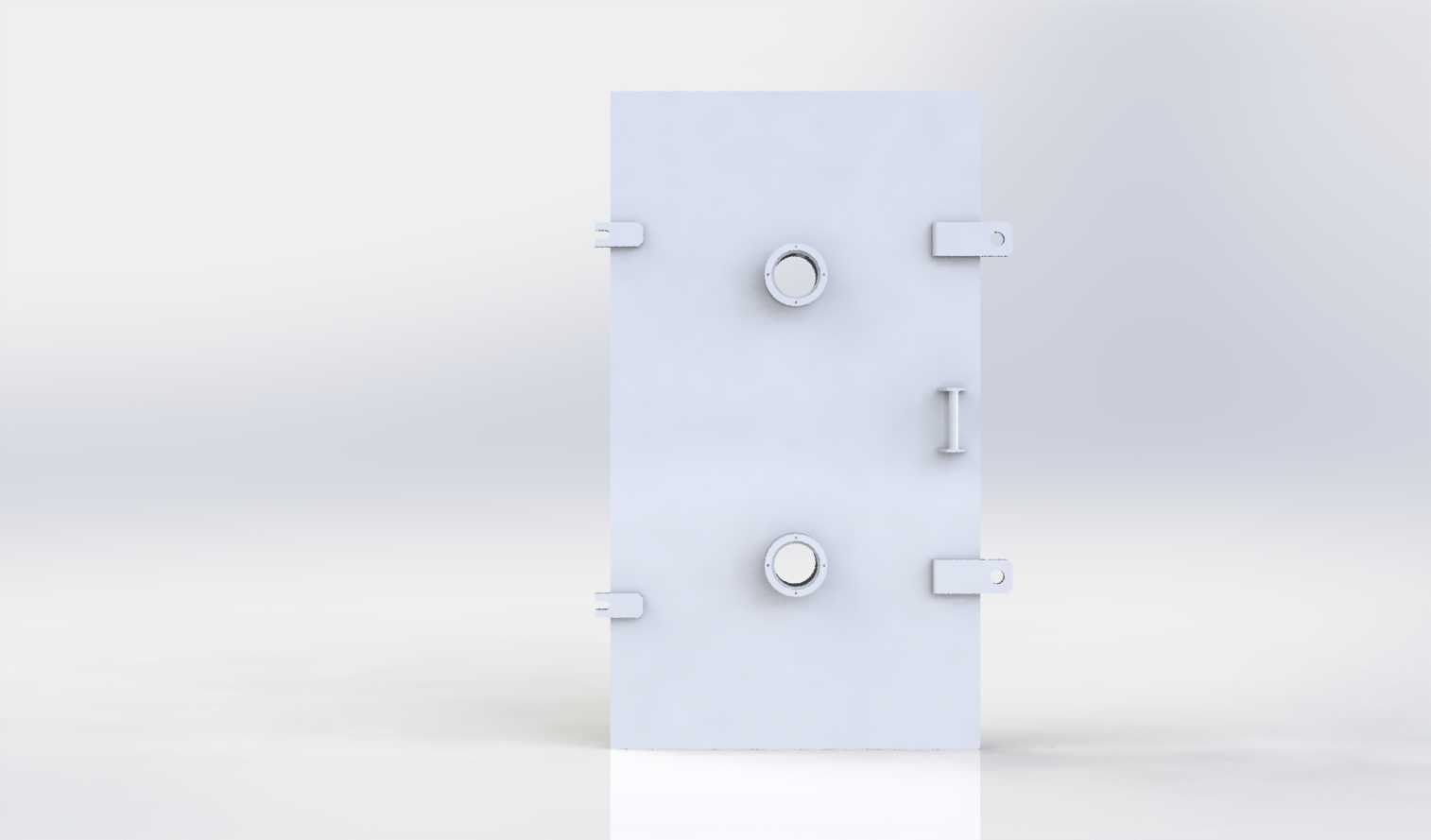

　　门板上的连接结构全部采用对称排布的设计思路，侧边的四个安装耳座分别布置在门板长度方向的上下两端与中部位置，每个耳座上都预留了标准的安装孔位，安装时可以直接通过螺栓与门框上的固定座连接，不需要现场额外打孔适配，四个连接点的排布方式可以让门板的受力均匀分散，避免单点受力过大导致门板变形，同时中部的两个连接点可以提升门板闭合后的整体贴合度，避免门板中部因为跨度大出现向外鼓出的问题。门板上的两个圆形通孔结构，是为了适配设备上的管线穿接或者观察部件安装需求，孔位周边做了加厚翻边处理，一方面提升孔位周边的结构强度，避免安装外接部件时孔位开裂，另一方面翻边结构可以配合密封圈实现穿接部位的密封，避免灰尘、水汽从孔位缝隙进入设备内部。门板侧面的小型凸起卡扣结构，是用来配合门框上的锁止件实现门板闭合后的固定，卡扣位置设置在门板侧边的中部高度，锁止时受力点位于门板重心附近，开关门时的操作力更小，不会出现门板开关时的卡滞问题。

　　从安装适配的角度来看，设计时已经提前考虑了合页的安装空间，门板侧边与门框的配合间隙控制在2mm，这个间隙既可以保证门板开关时不会和门框发生摩擦剐蹭，也不会因为间隙过大导致密封失效，同时给后期加装密封胶条预留了足够的压缩空间。门板的整体重量经过核算，配合普通的工业合页就可以实现稳定支撑，不需要额外加装重型承重铰链，对于设备集成商来说，选型采购时不需要额外定制特殊连接件，通用标准件就可以完成装配，能够有效降低整体的装配成本。在实际加工过程中，门板主体可以采用普通冷轧钢板裁切成型，表面做喷塑防锈处理，就可以满足大多数普通工业场景的使用需求，如果是在有腐蚀介质的场景使用，只需要更换板材为不锈钢材质，整体结构不需要做调整，适配性很强。

　　这类门板结构在设计时没有做多余的减重孔或者装饰槽，因为过多的镂空结构反而会降低门板的整体防护性能，同时会增加加工工序，对于防护类结构件来说，结构简单可靠、安装维护方便是核心的设计目标，所有的结构特征都要服务于实际功能需求，避免为了造型增加不必要的加工成本。在三维建模过程中，所有的安装孔位、耳座位置都做了参数化关联，如果需要调整门板的整体尺寸，只需要修改对应的长宽高参数，所有的连接结构位置都会自动对应调整，不需要重新逐个绘制特征，能够大幅提升同类型不同尺寸门板的设计效率，对于结构设计人员来说，这类参数化的基础结构件模型，可以直接调用适配不同的设备防护设计需求，减少重复建模的工作量。
