带轴滑动式承载小车轮结构设计

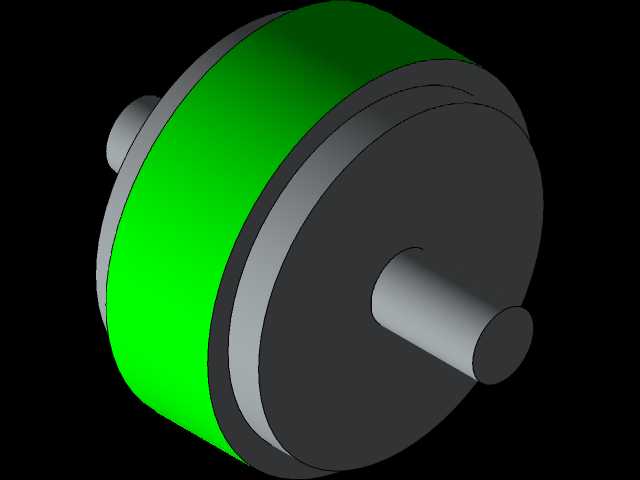

　　在轻型移动载具、小型自动化输送单元、桌面级实验移动平台的结构搭建中，行走轮组件的选型与设计直接决定了设备运行的平稳性、负载适配能力以及场景适配边界，这款带一体式轴伸的滑动式小车轮，正是针对平面内短距移动、低噪滑动的轻型承载场景开发的结构件。不同于常规需要配套轴承、轮架安装的万向脚轮，这款车轮采用轮体与轴段一体化的结构设计，省去了额外的轮架连接环节，轴段直接作为安装定位基准，适配两侧支撑板的通孔安装，安装时仅需要在对应安装板上加工与轴径匹配的光孔，将轮体两端轴段穿入孔位即可完成装配，不需要额外设计轮轴的锁紧、定位结构，大幅降低了小型移动设备的底盘结构复杂度，尤其适合结构空间紧凑、安装工序简化的小型AGV本体、教学实验小车、轻型物料滑移托盘的行走单元使用。

　　从功能特性来看，这款车轮的轮面采用大宽度圆柱面设计，接触地面的有效宽度远大于同直径的窄轮结构，在同等负载下能够有效降低轮面对接触面的压强，不仅可以在常规硬质水泥地面、环氧地坪上顺畅滑动，也能在铺有薄胶皮、亚克力面板的实验台面上平稳移动，不会因为压强过大压伤软质接触面，也不容易在移动过程中卡入地面的细小缝隙。轮体与轴段采用同轴一体式结构，不存在轮体与轮轴之间的装配间隙，移动过程中不会出现轮体偏摆、轴窜动的问题，滑动时的运行阻力更均匀，不会出现间歇性卡滞的情况，对于需要匀速移动的轻型检测平台、巡线小车类设备来说，这种结构能够有效减少因为轮体跳动带来的传感器检测误差，提升设备运行的稳定性。

　　设计过程中，首先明确了核心使用场景是平面内的滑动承载，不需要考虑越障、转向变向的复杂工况，因此没有采用带转向支架的脚轮结构，而是直接将轮轴与轮体整合，两端伸出的轴段同时承担安装定位、转动支撑的作用，轴段的直径经过匹配计算，既能够保证额定负载下的轴段抗弯强度，避免长期承重出现轴段弯曲变形，也控制了轴径尺寸，不会因为轴过粗导致安装板的开孔过大影响安装板的结构强度。轮体的外径设计兼顾了移动效率与安装空间，外径过小会导致滑动时遇到微小凸起就出现卡滞，外径过大则会占用过多底盘下部空间，抬升设备整体重心影响稳定性，最终选定的轮体直径能够适配10mm以内的地面微小凸起，在普通车间、实验室地面都能顺畅滑动，同时轮体的总宽度控制在合理范围，不会在底盘横向占用过多安装空间，给底盘上的电池、控制板、传感器等部件留出足够的布置余量。

　　安装边界方面，这款车轮的安装定位完全依托两端伸出的轴段，安装时需要保证两侧安装板的开孔同轴度误差控制在0.1mm以内，避免因为孔位不同轴导致轮体转动卡滞、磨损加剧；轴段与安装孔的配合采用间隙配合，间隙量控制在0.02-0.05mm之间，既能够保证轮体转动顺畅，也不会因为间隙过大出现轮体晃动的问题。如果需要进一步降低转动阻力，也可以在安装孔内嵌入小型铜套或者微型轴承，配合轴段实现更低阻力的转动，适配需要更低牵引功率的电池供电移动设备。轮体的圆柱面没有设计防滑花纹，是因为核心使用场景是平面滑动，光滑的轮面能够进一步降低滑动阻力，减少移动过程中的噪音，适合在对噪音有要求的实验室、办公区域内使用，如果需要在有一定坡度的接触面使用，也可以在轮面外层包覆硅胶或者橡胶层，提升轮面的摩擦力，避免出现打滑的情况。

　　在实际应用中，这款车轮除了作为小型移动设备的行走轮使用，也可以作为轻型滑移机构的支撑滚轮，比如在小型推拉式货架、抽屉式设备舱的底部安装该轮体，作为滑动支撑部件，承担抽屉或者货架拉出时的底部承重，避免因为悬臂负载导致结构变形；也可以将多个该轮体并排布置，作为小型物料输送的无动力滚轮条，实现轻型工件在工位之间的手动滑移输送，不需要额外配置动力输送结构，低成本实现短距的物料转运。不同于市面上的标准脚轮产品，这款一体化的轮体结构没有多余的外露支架结构，整体外观更简洁，安装后不会突出底盘轮廓之外，对于外观有要求的消费级小型移动设备、展示用移动展台来说，这种简洁的结构也能更好的适配设备的整体外观设计，不需要额外设计轮体的遮挡装饰结构。

　　结构细节上，轮体与轴段的衔接位置做了圆角过渡处理，避免应力集中导致长期负载下衔接位置出现断裂，轮体的两端面做了平面度处理，安装后与安装板之间保留0.5mm左右的间隙，避免轮体转动时端面与安装板发生摩擦，增加转动阻力。整个轮体的结构没有复杂的曲面、异形结构，不管是采用机加工方式制作单件原型，还是采用注塑方式批量生产，都能够较低的成本实现，不需要复杂的模具结构或者加工工序，适合从原型验证到批量生产的全流程使用，在小型移动设备开发、轻型工装夹具设计、教学实验装置搭建等场景下都有很高的适配性。
