Spark电机配套轴支撑轴承座结构

　　该轴承座的核心定位是为Spark电机输出轴提供额外径向支撑，在小型传动台架、教学实验装置、轻量化输送单元以及桌面级自动化设备中，这类支座常被用来缩短电机轴的悬臂长度，抑制轴端带轮、联轴器或小齿轮运转时产生的挠曲与振动。实际装配时，座体上的安装孔需要先与Spark电机端面的对应螺孔逐一对齐，再通过紧固件完成贴合固定；孔位的相对位置直接决定电机轴与支撑轴承的同轴度，因此建模阶段对孔间距、孔边距和端面贴合区域的处理，要优先保证装配干涉检查能够一次通过。

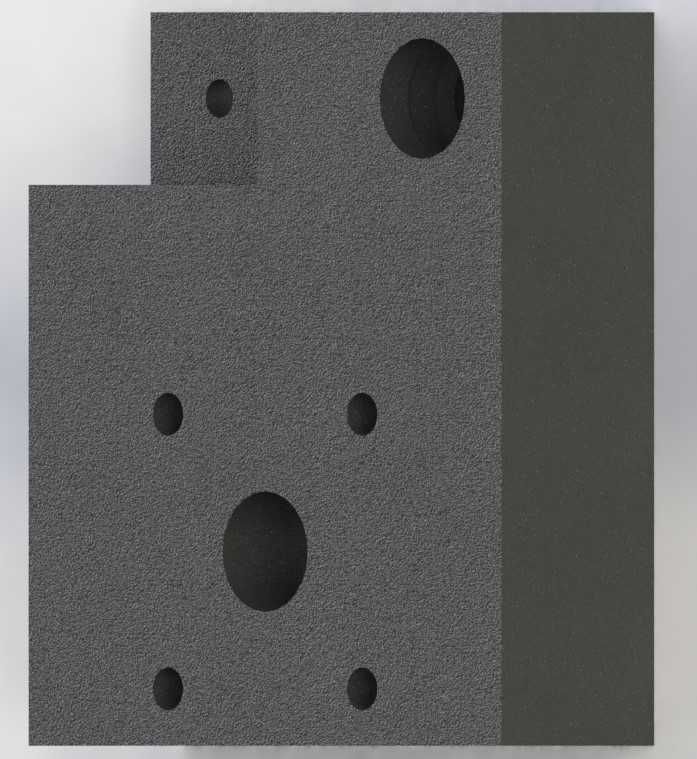

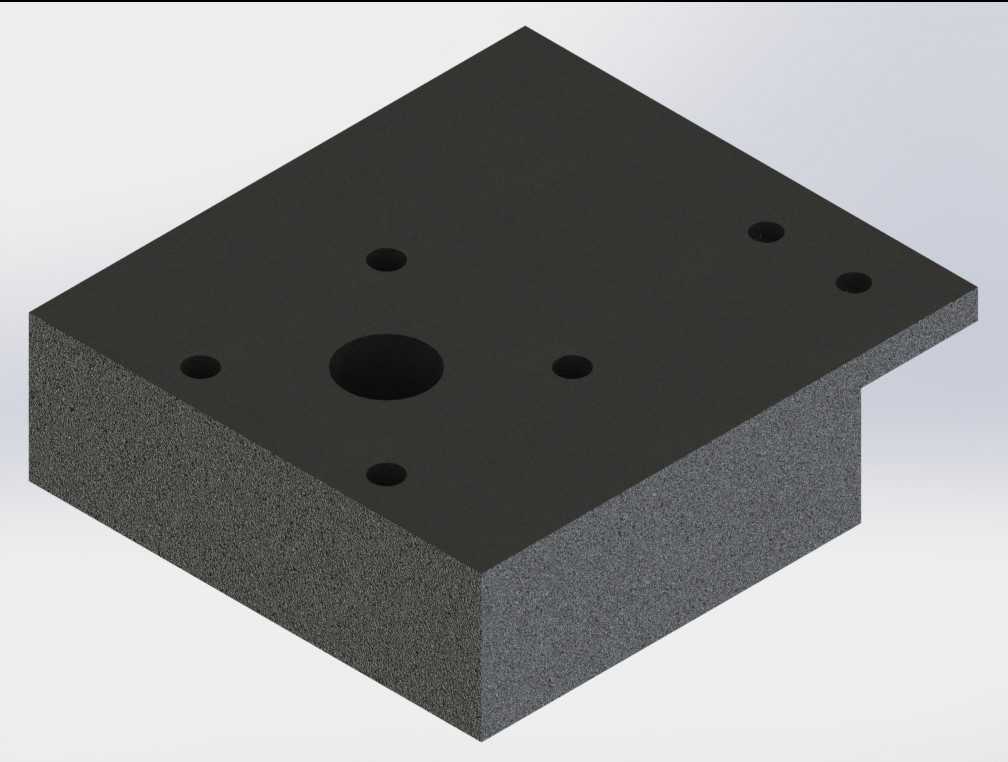

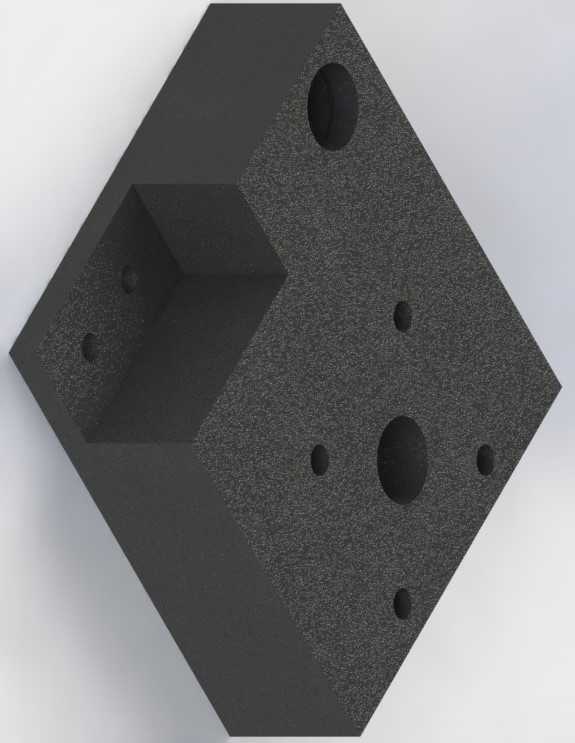

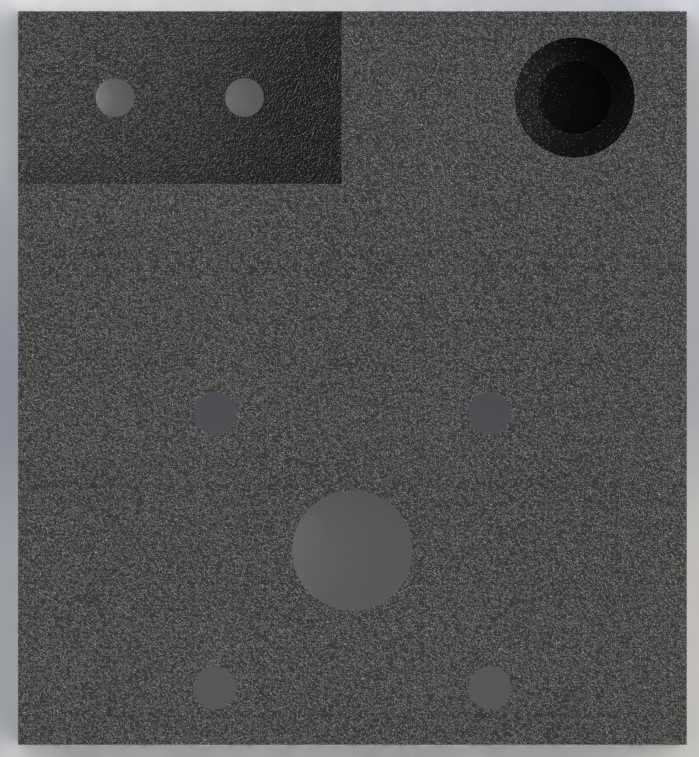

　　从结构外形看，座体采用阶梯式块状布局，一侧较高的立面用于容纳较大孔径的轴承安装位，下部较宽的底板区域分布多组小孔，既承担电机连接功能，也可作为座体自身向设备基板固定的辅助接口。大孔用于嵌入轴承或形成轴端避让空间，小孔则分别服务于电机定位、支座锁附和周边附件安装。这种非对称轮廓不是单纯的造型变化，而是按照电机端部轮廓、轴伸长度和周边预留空间逐步收敛出来的：较高区域覆盖电机轴伸与轴承配合段，较宽区域提供足够的支承跨度，使载荷能够从轴承外圈传递到座体，再分散到底部连接面。

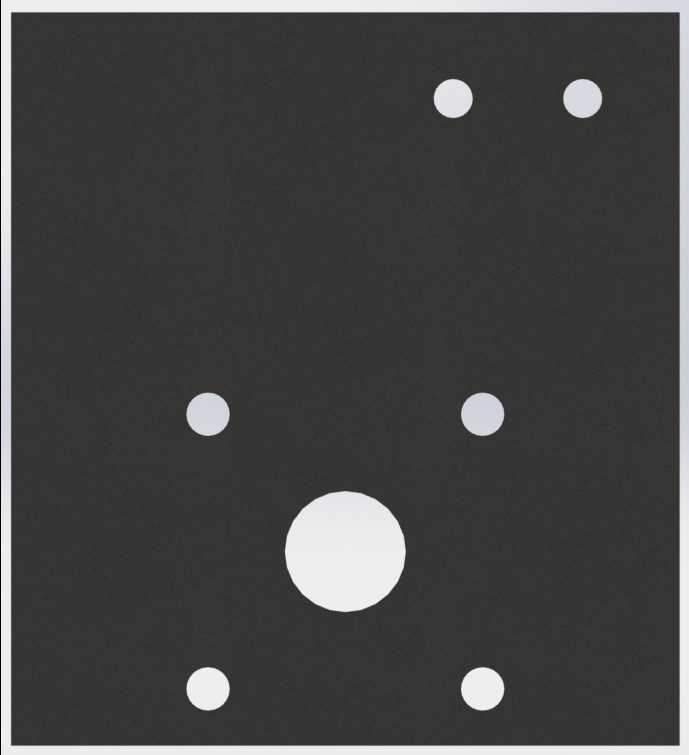

　　设计思路上，首先要确认电机输出轴的直径、轴伸长度以及电机端面安装孔的分布圆，再根据预期支撑点位置确定轴承孔中心高。中心高过低会使轴与座体或底板发生干涉，过高则会削弱支撑刚性并增加联轴器补偿难度。轴承孔与电机轴之间应保持合理的同轴关系，若现场采用联轴器连接外部负载，轴承座支撑点宜靠近载荷侧，以降低轴端弯矩；若轴承直接嵌入座体，则孔壁需要考虑轴承外圈配合、轴向限位以及拆装空间。模型中多个小孔的布置体现了这一点：靠近上部的孔位对应电机端部连接，下部孔位则把支座稳定压装在基础板上，使受力路径闭合。

　　安装边界方面，座体背面和底面是两个关键基准。与电机贴合的端面应保持平整，避免因装配面翘曲导致电机外壳受附加应力；与设备基板接触的底面则需要足够的接触面积，尤其在皮带张紧或齿轮啮合产生侧向力时，底部连接孔不能过于靠近边缘。外形尺寸校核时，除关注总长、总宽、总高外，还要检查大孔边缘到座体外壁的最小壁厚、小孔之间的实体间隔、阶梯转角处的应力集中区域，以及扳手或紧固件操作所需的周边空间。对于3D打印或切削加工场景，孔位周围可根据载荷情况增加局部补强；对于铸造或钣金焊接方案，则需在壁厚过渡、加工余量和起模工艺之间取得平衡。

　　在实际用途上，该部件并不承担复杂运动转换，而是通过稳定的固定基准提高轴系运转可靠性。电机轴在承受径向带拉力、齿轮啮合力或偏心负载时，单靠电机前端轴承往往支撑跨距不足，额外轴承座能够把轴的挠度控制在更小范围内，减少密封件、轴承和联轴器的早期磨损。建模时应把电机、轴、轴承、紧固件以及相邻基板放入同一装配环境中检查：一方面确认轴穿过轴承孔后不与座体任何内壁摩擦，另一方面确认电机端面贴合后各连接孔无偏位。若用于教学或原型验证，该结构还可通过更换不同厚度垫片、调整轴承孔位置来测试中心高变化对轴系振动的影响，从而为后续小批量加工提供明确的结构依据。
