钣金结构嵌入式配电箱体装配设计

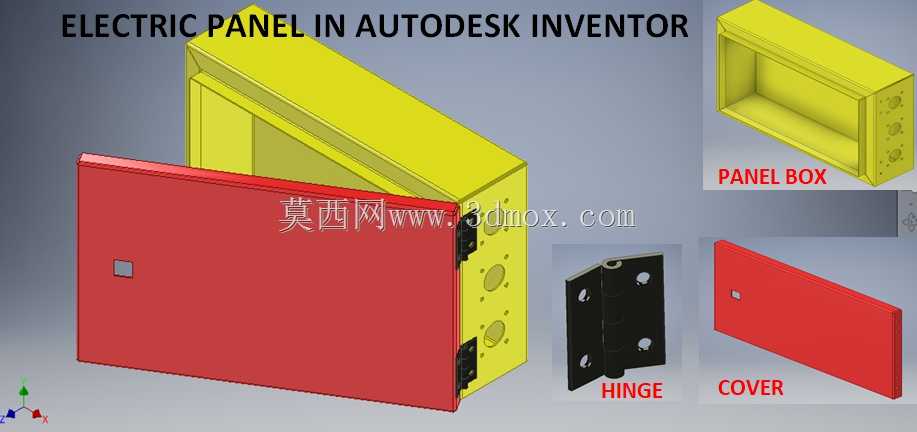

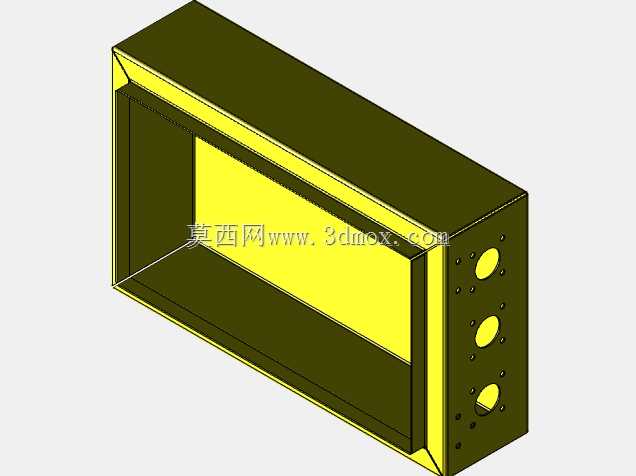

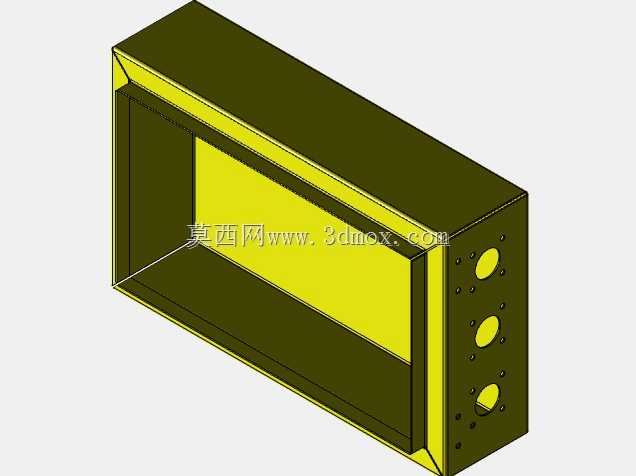

　　这套钣金配电结构主要面向工业车间壁挂式配电场景、小型设备内嵌电控安装场景使用，整体采用分体式装配设计，拆分出箱体主体、箱门、连接合页三个核心独立构件，完全匹配常规低压配电回路的安装承载需求。从实际安装边界来看，箱体采用开口内嵌式结构，背部预留整块平整安装基面，可直接通过膨胀螺栓固定于混凝土墙面，或是通过焊接、螺栓锁附的方式嵌入设备机架的预留安装位，侧壁预留的穿线孔位可根据现场走线需求灵活扩孔，适配不同线径的动力线、控制线进出，不需要额外做大量的现场改制工作。

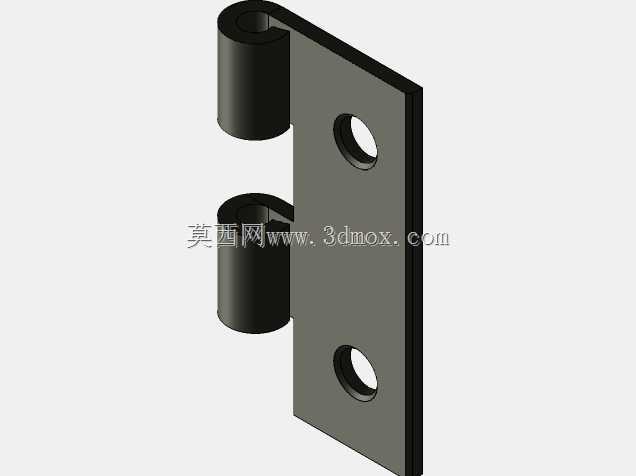

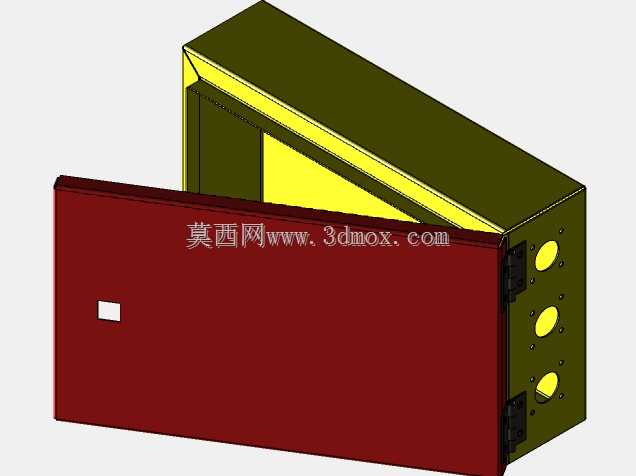

　　设计过程中优先考虑钣金加工的工艺可行性，所有折弯边均预留了标准折弯止裂槽，避免折弯成型时出现板材撕裂、圆角变形的问题，箱体的折边全部采用双层叠边结构，既提升了整体壳体的结构刚性，避免薄钣金件运输、安装过程中出现磕碰变形，同时折边形成的密封面可以配合密封条实现基础的防尘防护，适配车间多粉尘的常规使用环境。箱门与箱体之间采用独立的冲压合页作为连接构件，合页本身通过钣金冲压成型，预留的安装孔位分别对应箱门、箱体的预装孔，装配时不需要现场焊接，直接通过抽芯铆钉或者自攻螺丝即可完成固定，后期维护如果出现合页损坏，也可以快速拆卸更换，不需要整体报废箱门或者箱体。

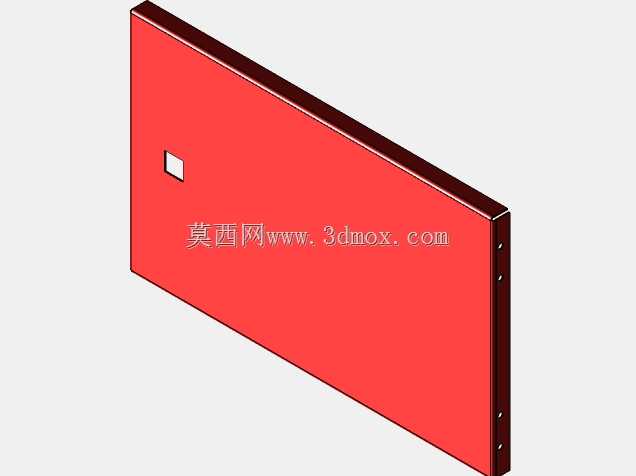

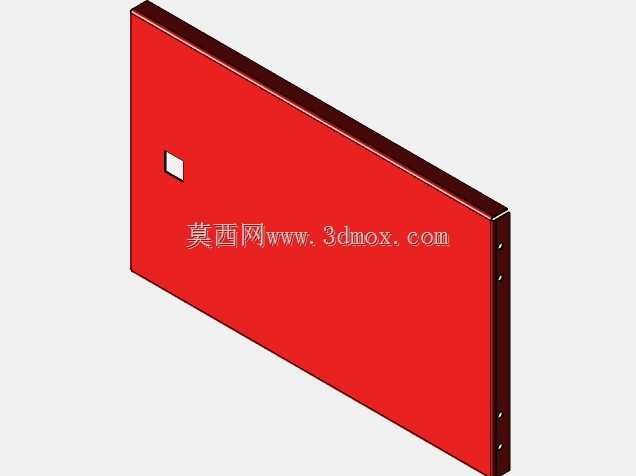

　　箱门表面预留了锁具安装位、观察窗开孔位，用户可以根据实际使用需求选配通用柜锁、状态指示灯或者透明观察窗，不需要二次做大量的开孔加工。箱体内部预留了统一的安装条固定孔位，可以直接卡装标准DIN导轨，用来固定空气开关、漏电保护器、接线端子等常规低压配电元件，内部的安装空间深度预留充足，既可以容纳常规的微型断路器，也可以容纳厚度较大的漏电保护模块、小型继电器组，不会出现箱门关闭时挤压元件、干涉走线的问题。

　　从结构强度设计角度，箱体背部的安装面做了局部压筋处理，在不增加板材厚度的前提下大幅提升了安装面的抗变形能力，即使满装电气元件后整体重量达到十几公斤，安装后也不会出现中部凹陷、安装位松动的问题。箱门的边缘做了全包边处理，关闭后可以完全覆盖箱体的侧边折边，既可以避免尖锐的钣金切口划伤操作人员，也能减少灰尘、飞溅的切削液从缝隙进入箱体内部，提升内部电气元件的运行稳定性。

　　这套结构的拆分逻辑完全适配常规钣金厂的加工流程，所有零件都可以通过激光切割下料、数控折弯、压铆这几个常规工序完成加工，不需要开专用冲压模具，小批量生产时的加工成本低、交付周期短，非常适合项目现场临时改制、非标设备定制电控箱这类需求场景。装配逻辑也充分考虑了现场安装的便利性，所有连接孔位都做了对位设计，装配时不需要反复调整对位，普通的装配工人按照装配指引就可以快速完成整箱组装，不需要专业的钣金工配做调整。另外箱体的边角全部做了倒圆角处理，没有尖锐的外凸棱角，安装在人员通行的车间通道旁也不会出现磕碰伤人的问题，符合车间安全防护的基本要求。
