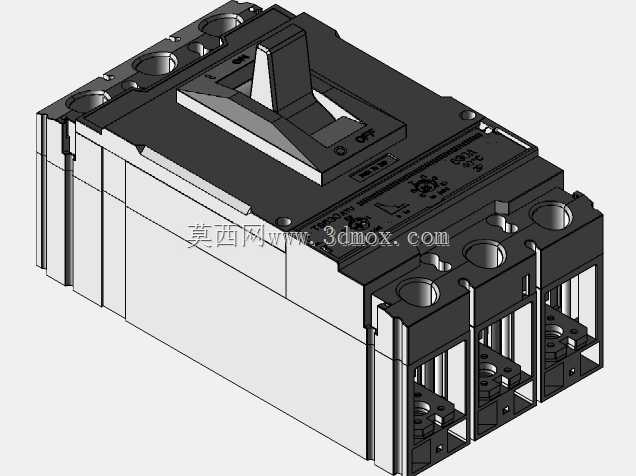

三极塑壳断路器TS630结构设计

　　这款三极塑壳断路器主要面向低压配电系统的终端配电保护场景，常见于工业厂房动力配电柜、商业建筑低压进线柜、车间设备配电分支回路等位置，承担线路及后端用电设备的过载、短路、欠压保护职能，可在回路出现异常电流时快速分断，避免故障扩大引发线缆烧毁、设备损毁甚至电气火灾等问题。从结构设计来看，整体采用模块化拼接式外壳，上半部分为操作机构与灭弧腔的集成区域，外露的操作手柄具备明确的分合位置标识，手柄周边的外壳做了加厚筋条处理，可承受分合闸操作时的冲击力，同时避免外力误碰导致的误操作。下半部分为进出线接线端区域，三极接线腔独立分隔，每个接线腔内部预留了足够的螺栓紧固空间，适配不同线径的铜排或电缆接入，接线端上方的压线结构采用防滑齿设计，

　　可增大与线缆导体的接触面积，降低长期运行后的接触电阻，减少接头发热隐患。设计过程中优先考虑了安装适配性，底部的安装孔位间距符合主流配电柜的安装梁尺寸标准，可直接固定在标准安装轨或安装板上，无需额外加工转接件；整体外形的宽度、高度、深度尺寸经过多轮适配校验，既保证内部灭弧栅片、脱扣器、触头机构的安装空间，又控制整体体积，减少在柜内的空间占用，适配紧凑化的配电柜体设计需求。功能层面，每极的触头系统采用独立灭弧室设计，灭弧室内的栅片阵列排布角度经过优化，可在短路分断时快速切割、冷却电弧，将电弧快速引入灭弧室熄灭，提升分断能力；脱扣机构采用热磁式脱扣原理，热脱扣元件匹配线路长期过载的电流特性，磁脱扣元件可在短路电流出现时瞬时触发机构分断，

　　分断动作的传动路径做了减阻设计，减少机构传动卡滞的概率，提升动作可靠性。外壳材质选用高强度阻燃工程塑料，外壳的拼接缝隙做了错位止口设计，可提升外壳的防护等级，同时避免分断时的电弧从缝隙溢出，相邻两极之间的绝缘隔板与外壳一体成型，提升极间绝缘性能，降低极间击穿的风险。操作手柄的行程与机构的分合位置精准对应，分闸位置时手柄处于明确的下方位置，合闸时处于上方位置，同时具备脱扣指示的中间位置，运维人员可直接通过手柄位置判断断路器的工作状态，无需额外打开柜门检查。接线端的防护挡板采用可拆卸设计，接线完成后可将挡板装回，避免运维人员误触带电接线端，同时挡板上预留了线缆穿入的缺口，适配不同外径的线缆接入，不会因为线缆外径过大导致挡板无法安装。

　　从实际工程选型角度，这款断路器的额定电流等级覆盖常规工业配电的大电流分支回路需求，三极的结构可同时分断三相相线，避免断相运行导致的后端三相设备损坏，整体结构的零部件通用化程度较高，后续维护时可快速更换易损部件，降低运维成本。建模过程中对所有配合面的公差做了合理预留，比如外壳拼接处的卡扣配合尺寸、操作机构的转轴配合间隙、触头的开距与超程尺寸，都按照实际量产的工艺要求做了参数化设定，可直接用于后续的结构验证、装配模拟以及生产开模参考，也可作为配电柜体三维布局时的元器件模型使用，帮助设计人员提前校验柜内元器件的安装间隙、走线空间，避免实际装配时出现干涉问题。
