壁挂式钣金电气控制箱体结构设计

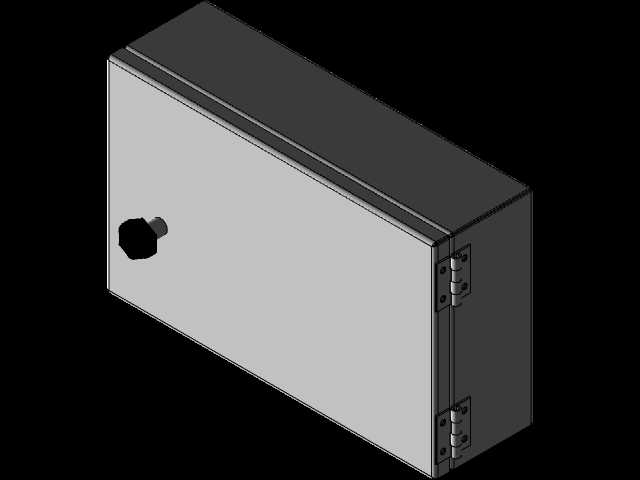

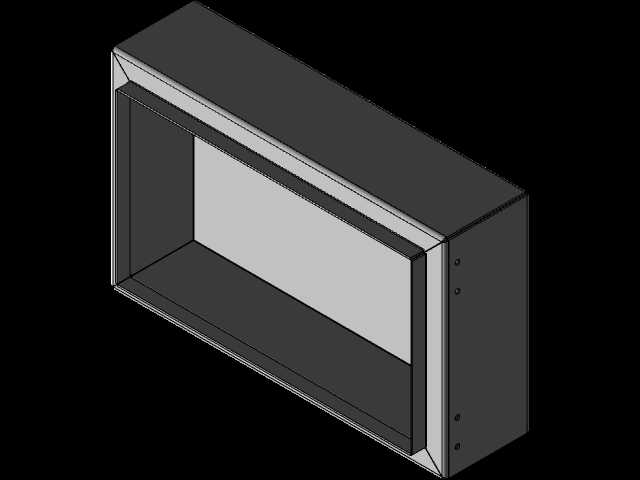

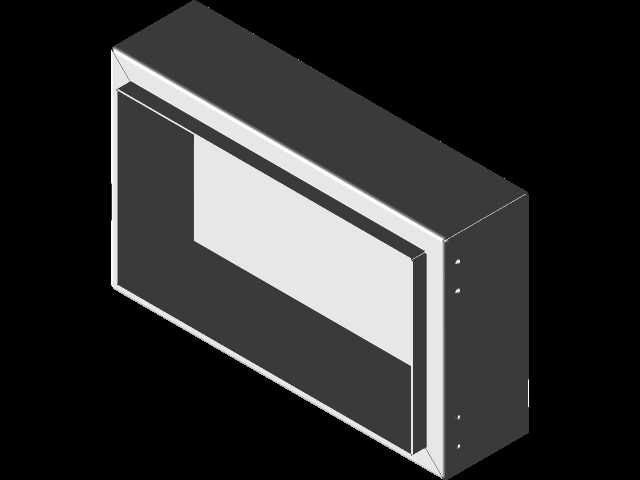

　　在工业现场的低压配电与设备控制场景中，壁挂式钣金电气控制箱是应用极为广泛的基础防护载体，这类箱体承担着容纳低压电气元件、隔离带电部位、防护外界粉尘与液体侵入、提供规整布线空间的核心作用，常见于生产车间设备旁侧、厂房立柱、楼宇配电间、自动化生产线工位侧等安装位置，适配交流50Hz、额定工作电压至380V的动力配电、电机控制、信号转接等各类工况。从结构设计逻辑来看，这款箱体采用经典的单开门侧装铰链结构，整体为长方体封闭式壳体，主体板材选用冷轧钢板经折弯成型后焊接拼接，所有拼接焊缝均做打磨平整处理，避免锐边毛刺划伤安装人员或破坏线缆绝缘层；箱门与箱体主体的配合处设置连续式发泡密封胶条，关门后胶条受均匀压缩形成可靠密封屏障，

　　可有效阻挡粉尘飞溅、少量喷淋水进入箱体内部，满足常规工业场景的IP54防护等级要求。箱体背部预留四个壁挂安装固定孔位，孔位周边做压型加强处理，避免长期承重后板材变形，安装孔的中心距尺寸经过标准化适配，可直接匹配市面通用的壁挂安装支架，安装时无需额外打孔改制，降低现场施工的工作量。箱门侧设置旋转式锁具，锁具采用锌合金材质，锁舌转动行程适配箱体门框的锁扣位置，关门后锁舌可牢牢勾住箱体侧的锁扣座，避免设备运行过程中因振动导致箱门意外开启，同时锁具配备通用钥匙，方便运维人员定期开箱检查内部元件状态。箱体内部两侧预留标准化安装梁固定孔位，可根据内部元件的安装需求灵活调整安装梁的上下位置，适配不同尺寸的断路器、接触器、接线端子排、

　　PLC模块等电气元件的安装，安装梁采用镀锌钢板材质，表面做钝化处理，兼具导电连续性与防锈能力，可直接作为元件接地的连接载体，无需额外敷设接地铜排即可满足基础接地防护要求。从钣金折弯工艺角度来看，箱体所有折弯内角均设置与板材厚度匹配的折弯圆角，避免折弯处出现应力集中导致板材开裂，同时折弯边的直边高度严格遵循钣金工艺规范，保证折弯后尺寸精度控制在±0.5mm范围内，确保箱门与箱体的配合间隙均匀一致，开关门过程无卡滞、剐蹭现象。箱体的铰链采用明装式可拆卸铰链，无需借助专用工具即可快速拆卸箱门，方便在内部元件较多、布线复杂的情况下，拆除箱门后获得更大的操作空间，完成接线与元件调试后再将箱门装回，大幅提升现场装配与后期运维的效率。

　　在布线空间设计上，箱体顶部与底部预留敲落孔位，孔位周边做卷边处理，穿线时可安装电缆防水接头，既可以固定进出线缆，又能保证线缆穿过位置的密封性能，避免粉尘或液体从线缆进出口进入箱体；箱体内部预留足够的布线余量空间，强弱电走线可通过安装梁上的扎带孔位分开固定，避免强电线路对弱电信号产生干扰，同时预留的空间可容纳线缆的弯曲半径，避免线缆过度弯折导致线芯断裂或绝缘层破损。这款箱体的外形尺寸经过优化设计，既保证了内部有充足的元件安装与布线空间，又不会占用过多的墙面安装位置，适合在安装空间受限的工位旁侧部署，箱体表面经过磷化处理后喷涂户外级粉末涂层，涂层厚度控制在60-80μm之间，具备良好的耐刮擦、耐腐蚀性能，即使在潮湿、有少量腐蚀性气体的车间环境中，也能长期保持表面涂层完好，避免箱体锈蚀影响结构强度与防护性能。在结构强度设计上，箱体的门板中部做轻微压型加强筋处理，在不增加板材厚度的前提下提升门板的整体刚性，避免门板尺寸较大时出现中部凹陷变形的问题，保证长期使用后门板仍能保持平整，与密封胶条均匀贴合，维持稳定的防护性能。
