世伟洛克接口L型二阀组防篡改结构设计

　　在石化、电力、冶金这类流程工业的现场仪表取压回路里，二阀组是承担取压、切断、泄压、校准功能的核心配套部件，直接决定压力、差压类仪表的测量稳定性与运维安全性。这款L型结构的二阀组，适配12mm世伟洛克标准卡套接口，配置1/2英寸旋转螺母通气孔，专门针对现场非授权操作风险做了防篡改结构设计，解决了常规阀组在无人值守工位容易被误动、违规调节导致测量失准甚至介质泄漏的痛点。

　　从实际应用场景来看，这类阀组通常直接安装在压力变送器、差压流量计的取压端，一侧通过卡套接口对接工艺管路的引压管，另一侧直接与仪表的取压口连通，不需要额外转接接头，能最大限度减少引压回路的泄漏点。L型的流道布局相比直通式阀组更贴合现场仪表的安装空间，尤其是在密集布置的仪表架上，L型结构可以让引压管从侧面接入，避免管路与仪表本体、相邻设备产生安装干涉，同时给运维人员预留足够的操作空间，不需要拆卸周边部件就能完成阀组的操作与校验。

　　功能设计上，这款阀组集成了截止与泄压两个核心阀位，日常运行时截止阀处于全开状态，泄压阀处于全关状态，工艺介质通过阀组内部流道直接进入仪表测量腔；需要对仪表进行零点校准或者拆卸维护时，先关闭截止阀切断工艺介质来源，再打开泄压阀将阀组与仪表之间存积的介质安全泄放，避免带压拆卸引发的安全事故。防篡改结构的设计思路，是在阀杆调节位置增加了锁止结构，只有使用配套的专用工具才能对阀位进行调节，常规的扳手、螺丝刀无法操作，从物理层面避免了现场巡检人员误操作、无关人员违规调节的问题，对于涉及安全联锁的压力测量回路，这种结构能大幅降低因阀位误动导致的联锁误触发风险。

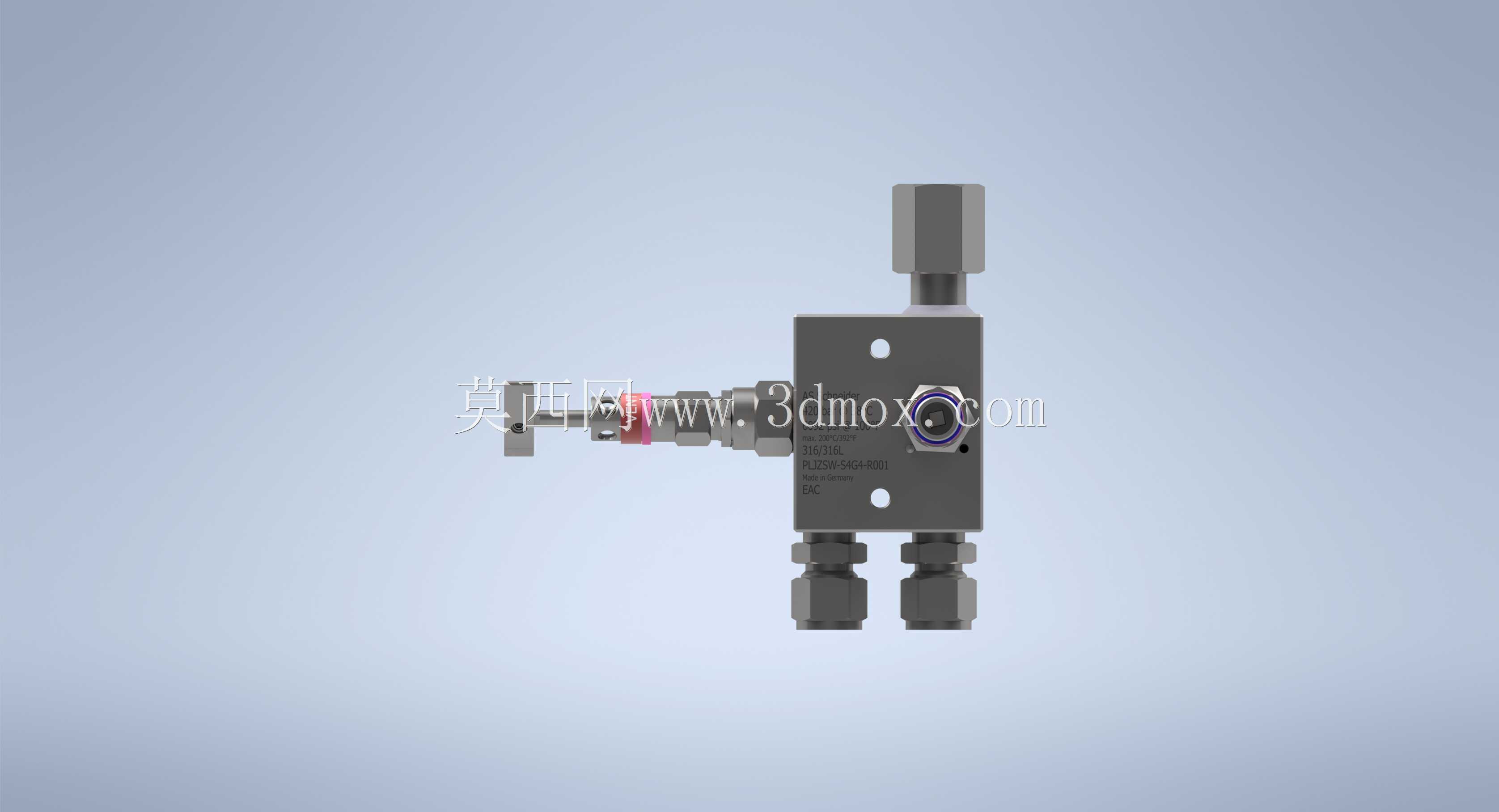

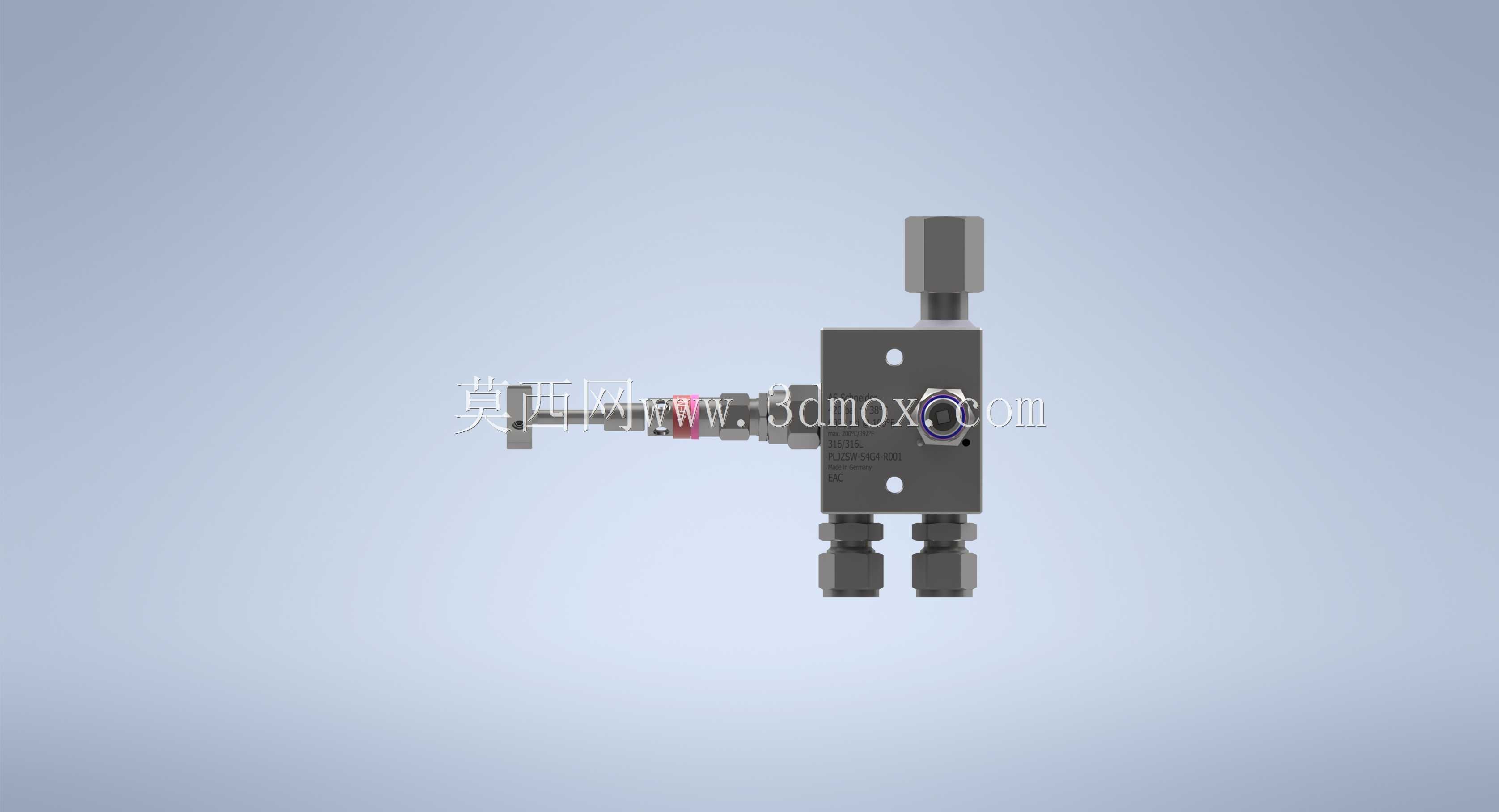

　　从安装边界来看，这款阀组的本体采用方形块式集成结构，两个下接口为12mm世伟洛克卡套接口，中心距符合常规仪表取压口的标准间距，上接口为1/2英寸旋转螺母通气接口，安装时不需要额外加工转接板，直接通过阀组本体上的两个安装孔就能固定在仪表支架或者设备壁面上，整体安装高度控制在紧凑范围内，不会因为阀组的安装额外增加仪表的整体外伸长度，避免在现场巡检、设备检修时被碰撞损坏。卡套接口的密封形式完全匹配世伟洛克卡套的密封标准，安装时只需要按照标准卡套拧紧力矩操作，就能实现无泄漏的金属密封，适用于高压、高温、腐蚀性介质的工况，不需要额外增加密封垫片，减少了后期维护的备件种类。

　　流道设计上，阀组内部的流道采用等径钻孔加工，没有突然的扩径或者缩径结构，能减少介质在流道内的压损，同时避免介质中的杂质在流道拐角处沉积堵塞，对于含少量杂质的气体、液体介质工况，这种平滑流道能降低引压管堵塞的概率，减少日常运维的疏通工作量。阀杆的密封采用多重填料密封结构，在阀杆全行程范围内都能保持稳定的密封性能，即使在频繁开关操作之后，也不会出现阀杆外漏的问题，适配现场长期运行的可靠性要求。

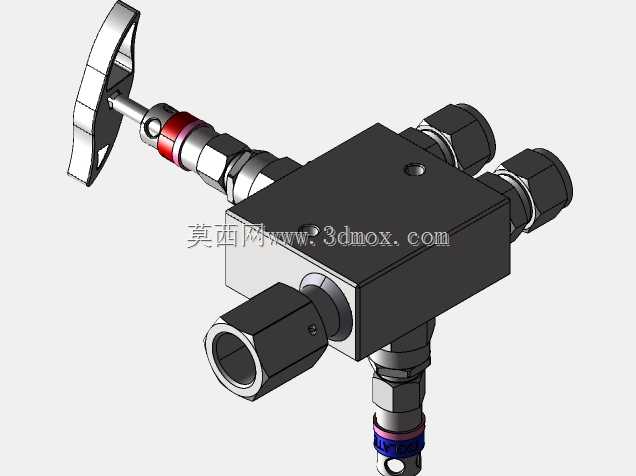

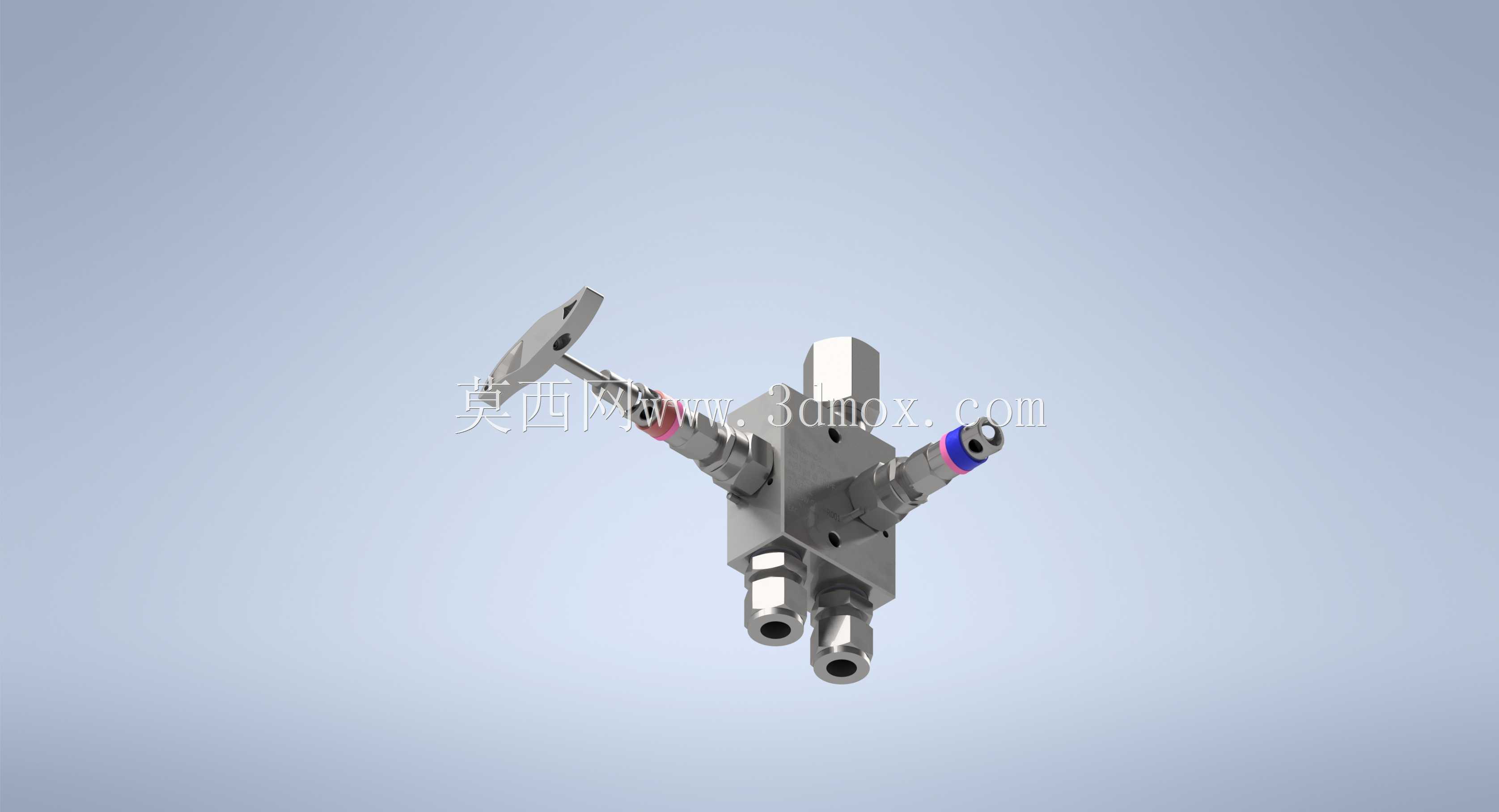

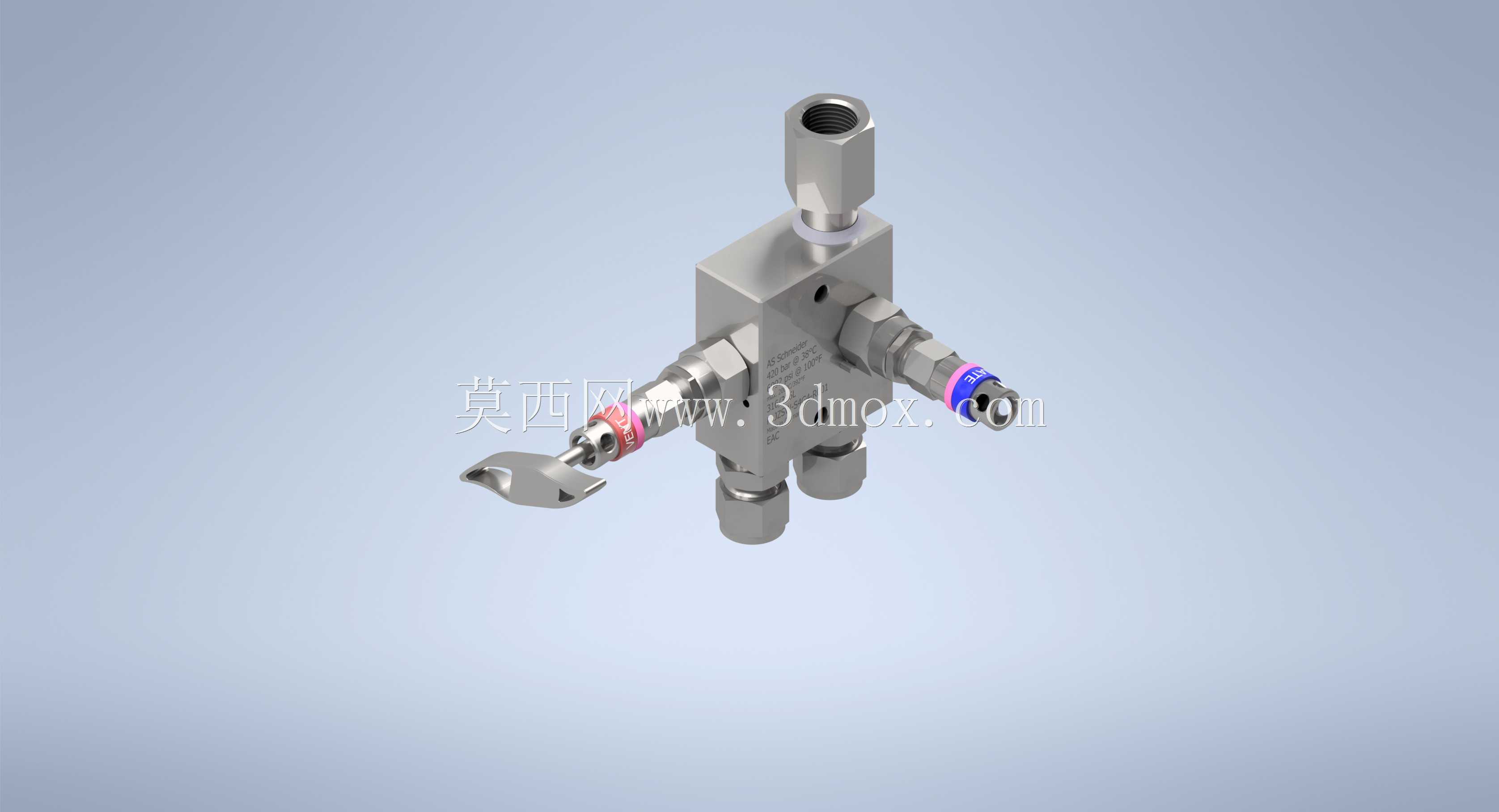

　　在三维建模层面，这款模型完整还原了阀组的所有外部结构细节，包括卡套螺母的外形尺寸、调节端的防篡改结构轮廓、安装孔的位置与尺寸、各个接口的螺纹规格与配合尺寸，在做仪表成套设计、引压管路布置的时候，可以直接调用这个模型进行装配干涉检查，提前预判安装过程中可能出现的空间冲突问题，不需要再手动测绘阀组尺寸，能大幅提升仪表系统设计的效率，同时保证设计阶段的尺寸准确性，减少现场安装时的整改工作量。模型的外形细节完全按照实物比例建模，各个部件的相对位置准确，在做项目的三维可视化展示、施工方案模拟的时候，也能直接复用，还原现场的真实布置效果。
