带侧通接口的法兰安装式流体转接阀体

　　在中小流量流体输送管路的布设场景里，这类带侧通接口的法兰安装式转接件，往往承担着主流路分流、介质流向切换、外接检测支路的核心作用，常见于小型液压站油路分支、气动控制回路取气口、低压冷却水循环支路这类对安装空间有严格限制的工位。从实际使用需求出发，这类转接件不需要大口径通流能力，但对安装定位的可靠性、接口密封的贴合度有较高要求，毕竟多数应用场景下，它是直接固定在泵体、阀块或者设备侧壁上，作为管路的终端转接节点存在。

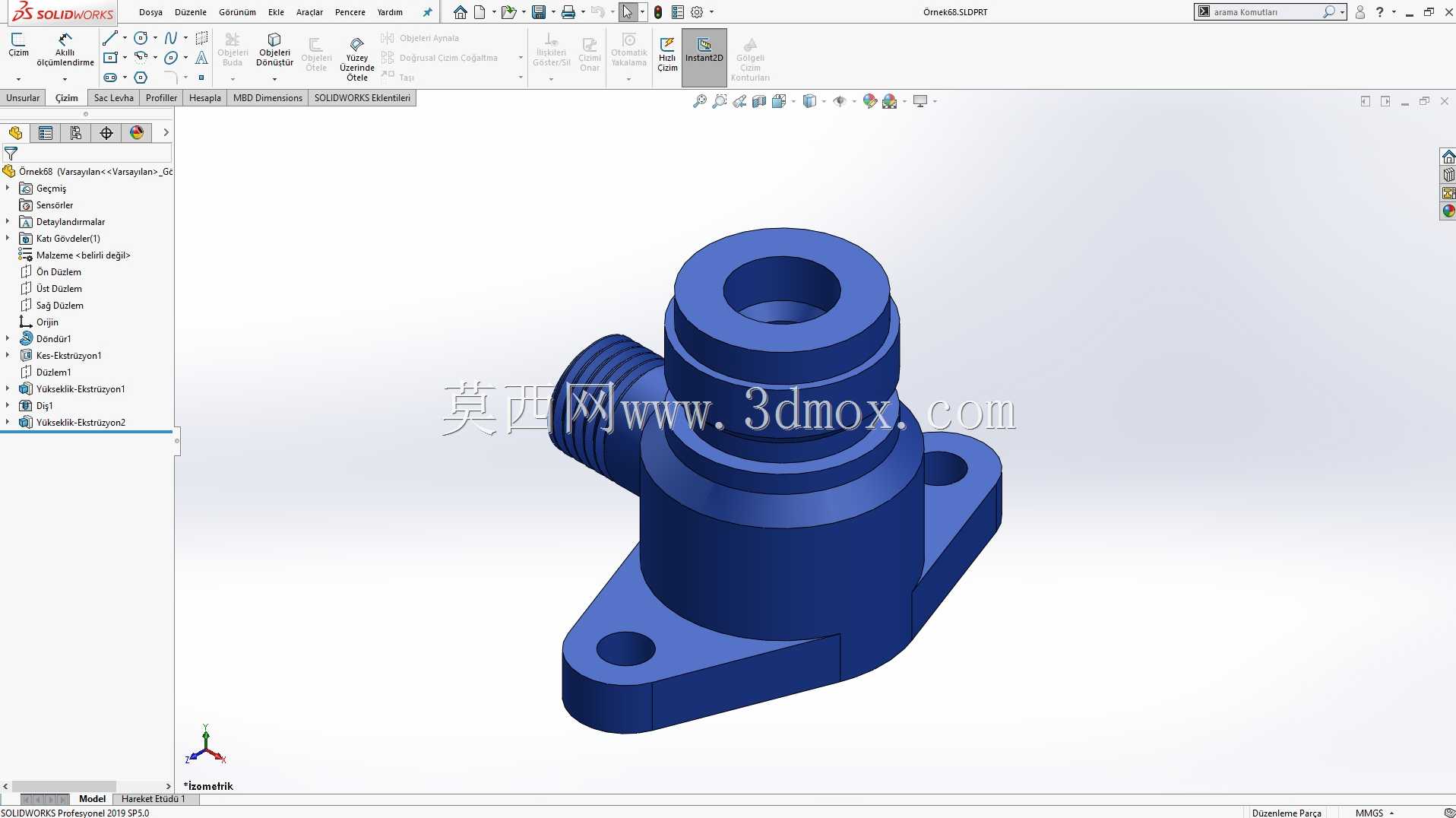

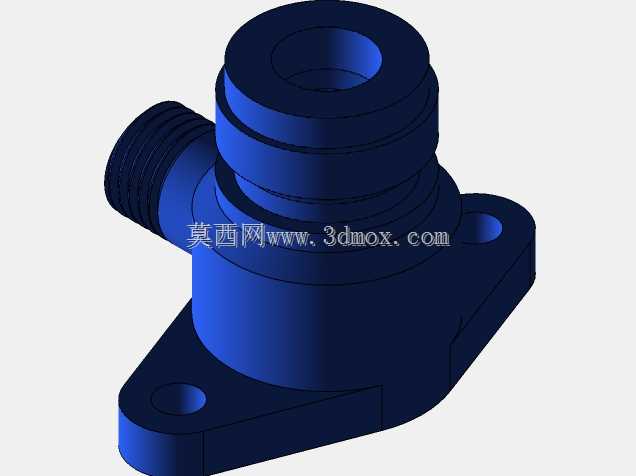

　　设计阶段首先要敲定的是安装基准，底部的两个带安装孔的支耳是整个零件的定位核心，两个安装孔的中心距需要匹配对应安装面的预留螺孔间距，支耳的厚度要满足螺栓预紧时的承压要求，避免长期受振动影响出现支耳变形、密封面渗漏的问题。主体的立式通腔是主流道，上端的外螺纹接口用来对接快插接头或者硬管管路，加工时要保证螺纹的同轴度，否则管路对接后会出现别劲应力，长期受压力脉冲影响容易出现接口开裂。侧面的斜向接口是支路通口，角度设置要避开周边其他管路的布设空间，同时保证介质流道的转角处做圆弧过渡，减少介质流经时的压损，也避免杂质在转角处沉积堵塞流道。

　　整个零件的外形采用阶梯轴式的变径结构，不同直径的台阶一方面是为了适配不同规格的密封件安装槽，另一方面也能在不额外增加壁厚的前提下提升主体的结构刚性，毕竟承压类零件如果壁厚均匀但直径过大，受内压作用时容易出现鼓形变形，阶梯式的结构相当于给主体增加了多道加强筋，能在轻量化的同时保证承压能力。流道的内壁粗糙度需要控制在合理范围，尤其是输送液压油这类带粘度的介质时，过于粗糙的内壁会增大沿程阻力，还容易挂附油泥造成流道通径缩小。

　　安装边界上，这类转接件的底部安装面需要做铣平处理，保证和安装基体的贴合间隙不超过0.05mm，安装时配合密封垫片就能实现端面静密封，不需要额外涂覆密封胶，方便后期维护拆卸。侧面接口的伸出长度要控制好，不能过长导致和周边的设备钣金、其他管路发生干涉，也不能过短导致接头安装时螺纹啮合长度不足，一般来说螺纹啮合长度达到螺纹公称直径的1.2倍就能满足常规中低压工况的连接强度要求。上端接口的端面要做倒角处理，方便管路对接时的导向，也能去除加工毛刺避免划伤密封圈。

　　从功能特性来看，这类一体式的转接阀体相比多个接头拼接的结构，减少了至少两个密封连接点，也就降低了渗漏的风险点，整体结构更紧凑，在空间局促的设备内部布设时优势非常明显。设计时还要考虑零件的加工工艺性，所有的外圆和端面都可以通过一次车装加工完成，两个安装支耳可以通过铣削加工成型，侧孔通过钻削加工后再攻丝，不需要复杂的工装夹具，普通的数控车床搭配铣床就能完成全部加工工序，加工成本可控，适合小批量配套生产。在实际选型适配时，需要根据输送介质的特性选择对应的零件材质，输送普通冷却水可以用工程塑料或者铸铁材质，输送液压油或者腐蚀性介质则需要选用铝合金或者不锈钢材质，同时匹配对应的密封件材质，保证长期使用的可靠性。
