燃油运输半挂罐车整车结构三维设计

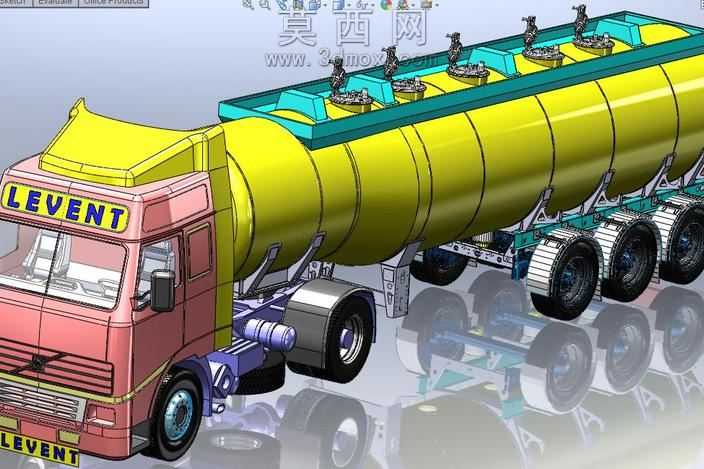

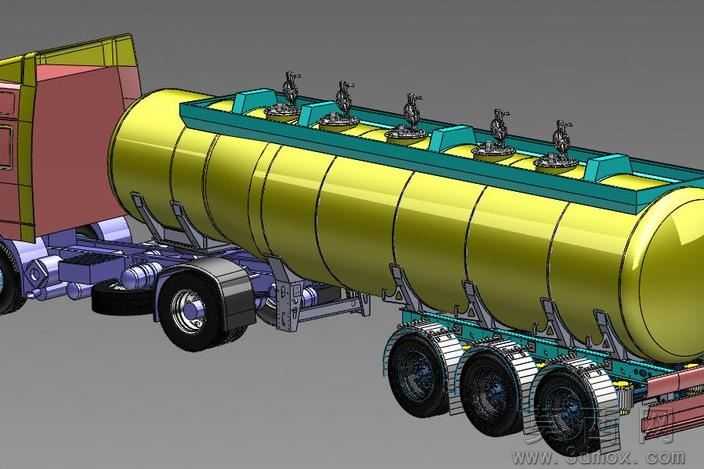

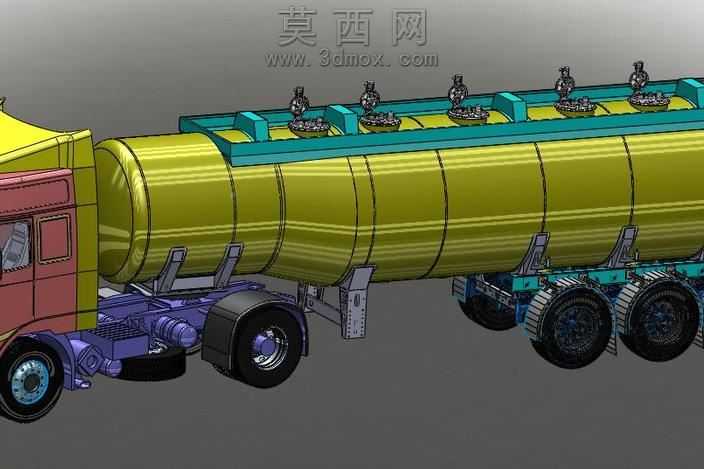

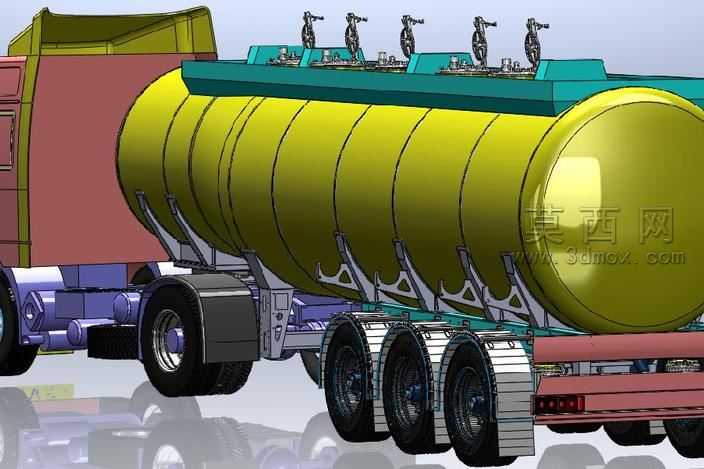

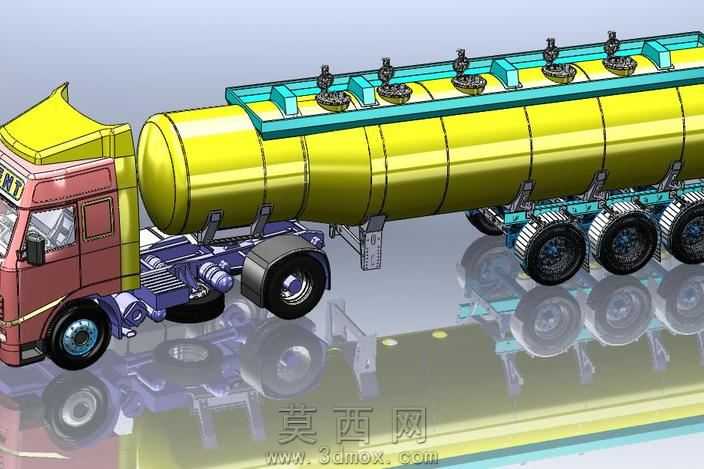

本作品为燃油运输半挂罐车的完整三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构还原真实燃油运输半挂车的工程布局。建模过程中首先完成牵引车头的主体结构搭建，对驾驶室的曲面造型进行精细化处理，还原驾驶室的流线型导流罩、车门、车窗、后视镜等外饰结构，同时对车头底盘的车架、悬挂系统、驱动桥、转向轮、挡泥板、燃油箱等部件进行1:1比例的结构复刻，轮胎部分还原了真实载重轮胎的胎纹、轮毂细节，保证外观与真实车型一致。挂车部分为核心的储液罐体结构，罐体采用卧式圆柱形筒体设计，建模时严格按照承压罐体的结构特征，完成筒体分段、封头结构的参数化绘制，罐体顶部设置多组人孔与装卸料阀组，配套顶部操作走台与防护栏结构，走台采用格栅式防滑结构设计，阀组的法兰、手轮、密封结构均做了精细化建模还原。罐体与挂车车架的连接支座、底部卸料管路、防波板隐含结构、多轴悬挂系统均按照重型半挂车的载重要求进行结构设计，挂车部分采用三轴载重桥布局，每根车桥配套双轮胎组，悬挂系统还原了钢板弹簧、减震部件、制动气室等细节结构。材质渲染阶段，对不同部件赋予对应真实材质：驾驶室采用红棕色金属烤漆材质，罐体采用亮黄色工业防腐漆材质，车架、车桥等承重部件采用深灰色金属材质，轮胎采用黑色橡胶材质，走台、护栏采用青蓝色工程金属材质，玻璃部件采用半透明带反射的玻璃材质，金属部件添加合适的粗糙度与环境反射效果，最终渲染图呈现出清晰的结构层次感与真实工业质感。设计过程中充分考虑燃油运输车辆的结构合理性，各部件之间的装配关系完全符合实车装配逻辑，可用于车辆结构教学、专用车设计参考、可视化演示等场景，整体建模精度满足工业级展示与结构参考需求，无结构错位、比例失调等问题，各运动部件的相对位置符合真实车辆的运动逻辑，能够直观展现燃油运输半挂车的整体构造与细节特征。
