铝型材框架式通用作业防护工作站

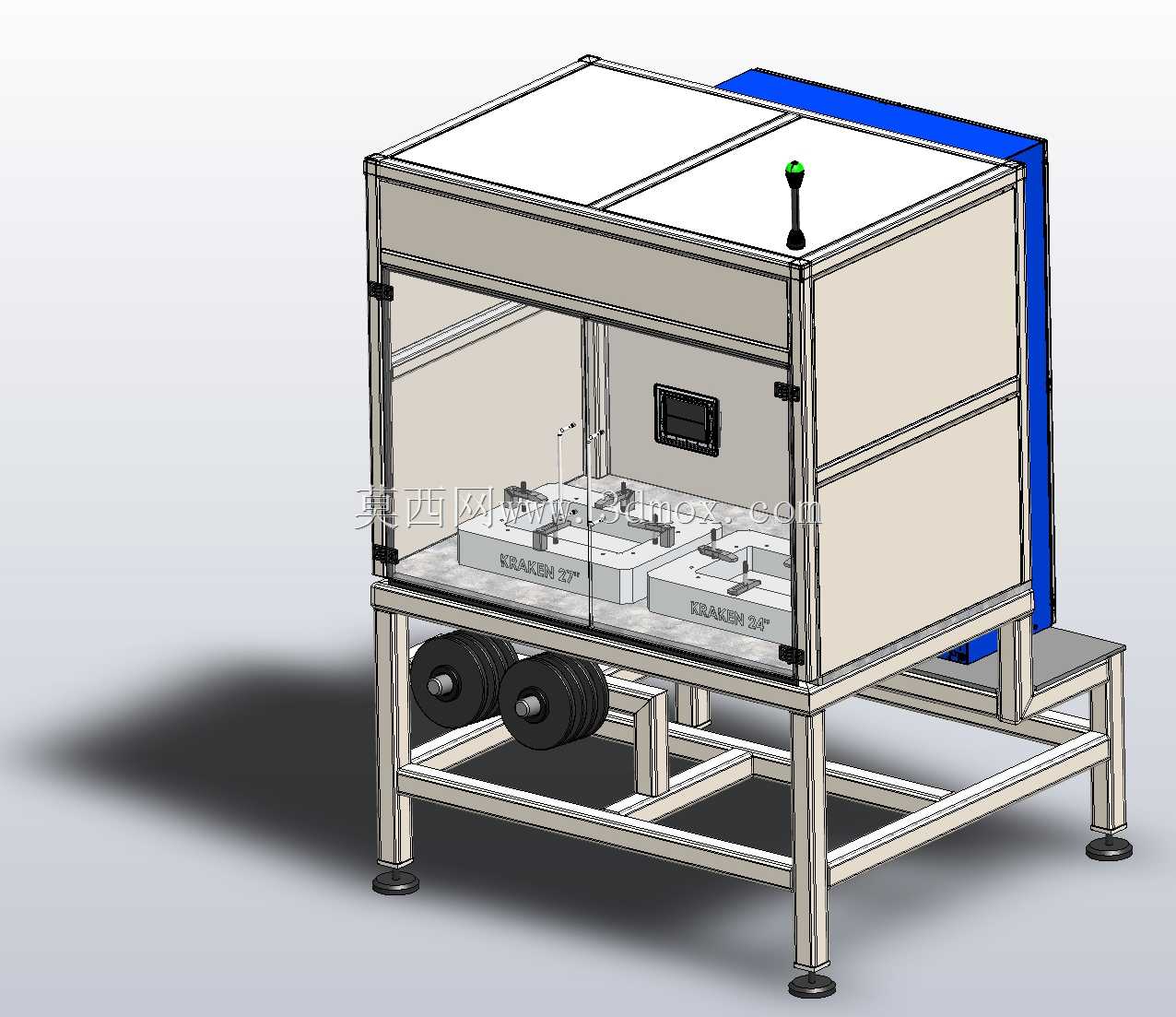

　　这款铝型材搭建的框架式作业工作站，在中小批量零部件加工、精密装配、试样检测类车间场景里适配度很高，日常可作为工件压装、尺寸检测、小型组件装配的独立作业单元使用，框架外侧的半封闭护板能隔绝作业过程中产生的细小碎屑飞溅，避免无关人员误触作业区域的运动部件，顶部设置的三色状态指示灯可直观反馈设备当前运行、待机、故障状态，方便现场巡检人员快速识别工位状态。从结构设计逻辑来看，整体采用欧标工业铝型材作为主体承载框架，型材拼接处采用标准角件加螺栓锁紧的连接方式，无需复杂焊接工艺，后期调整工位布局、拓展功能模块时仅需松卸螺栓即可完成型材的增减与位置调整，框架底部配置可调节脚杯，能够适配车间地面存在的3-15mm高度差，

　　保证整个工作站放置后台面保持水平，避免作业过程中因机架倾斜导致的工件定位偏差。设备下部预留的开放式型材层架，可放置配重块、备用工装夹具、待加工工件周转箱，充分利用机架下部的闲置空间，无需额外配置旁侧置物架，减少工位占用的车间平面面积。护板设计上采用透明亚克力与米黄色密度板组合的形式，正对操作人员的一侧使用透明亚克力板，既保留防护功能，又能让操作人员清晰观察内部作业状态，其余侧面采用实体板材，减少车间环境光线、粉尘对内部作业精度的影响，框架后侧预留的蓝色安装板区域，可用于布置气路管线、电气控制元件，将动力与控制元件集中布置在设备后侧，避免管线外露干扰正面作业操作。正面设置的可开合检修门，配置嵌入式磁吸锁扣，日常作业时门体保持闭合状态，

　　需要更换工装、清理内部碎屑、排查故障时可直接拉开门体进入内部操作，无需拆卸整块护板。内部作业台面采用加厚钢板铣平加工，平面度控制在0.1mm/㎡范围内，台面上可根据不同作业需求安装定位夹具、压装气缸、检测传感器等功能组件，台面前侧预留的走线走气槽，可将内部的气管、信号线规整收纳，避免管线杂乱缠绕。机架侧面延伸出的小尺寸置物平台，可放置作业指导书、检测量具、待装配的小型零件，方便操作人员随手取用，减少转身取件的动作幅度，提升单工位作业效率。安装边界方面，该工作站整体占地尺寸控制在1.8m×1.2m范围内，整体高度2.1m，可适配大部分标准车间的层高与通道宽度，设备进场时可拆分为型材框架、护板、脚杯等散件，运至安装点位后再完成组装，

　　无需预留大型设备进场的宽阔通道，对于空间紧张的中小加工车间、实验室试制区域十分友好。框架顶部的封板采用拼接式设计，可根据后期加装排风装置、照明模块的需求，单独拆卸对应位置的封板进行改装，无需整体更换顶部结构。下部放置的配重块紧贴机架底部型材布置，可抵消上部作业模块动作时产生的倾覆力矩，即使在压装、冲切等存在较大反向作用力的作业场景下，也能保证机架整体稳定性，不会出现晃动、位移的情况。
