杯体工件跨工位自动转移输送设备

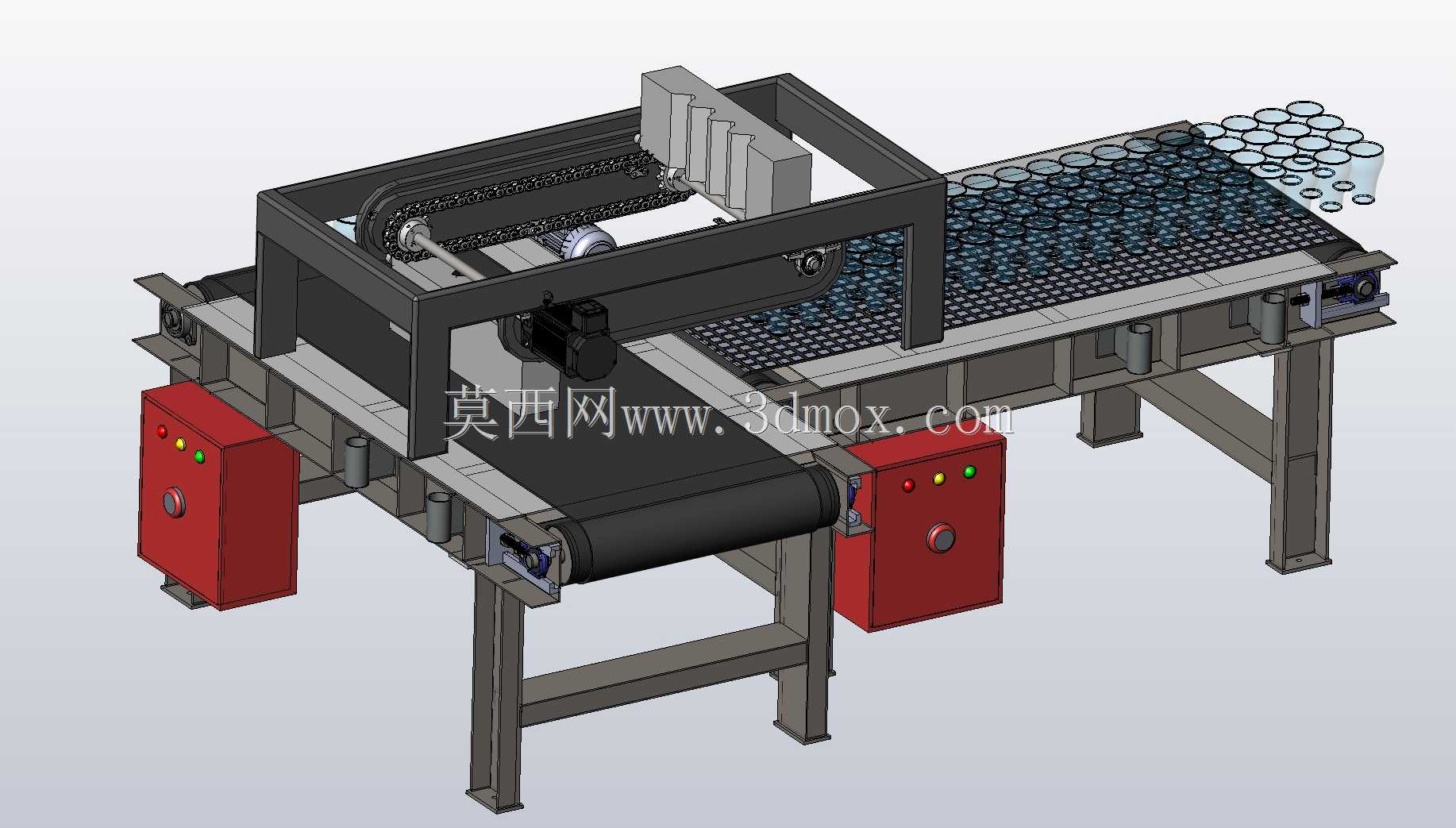

　　这套设备主要面向杯状薄壁工件的产线工序衔接场景，常见于一次性杯具生产、食品包装容器加工、小型圆柱工件表面处理等产线，用来解决两道相邻工序之间工件批量转移、规整排布的需求，替代人工逐排拾取摆放的重复操作，避免薄壁工件在人工搬运过程中出现的挤压变形、表面污损、排布错位问题。设备主体采用两段式皮带输送结构作为工件承载基础，进料段输送线表面开设密集阵列式定位孔，每个孔位可竖直放置单个杯状工件，确保工件在输送过程中不会发生倾倒、滑移，进料段末端衔接龙门式移栽机构，移栽机构搭载多组平行排布的拾取单元，可一次性抓取整排杯体工件，通过链传动带动拾取横梁做水平横向移动，将抓取的工件整排转移至出料段输送线的对应定位位置，

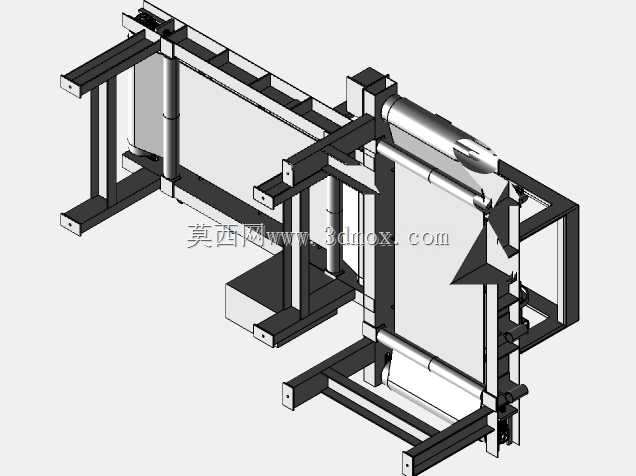

　　出料段输送线同样采用带定位孔的网带/皮带结构，承接转移后的工件并输送至下一加工工位，比如印刷、灌装、检测、包装工序。从设计思路来看，整体机架采用标准矩形钢管焊接成型，支脚底部预留安装调节孔，可搭配地脚螺栓实现设备水平度调整，适配车间地面的安装平整度误差，两侧的电气控制箱体采用挂装式设计固定在机架侧方，既节省安装空间，也方便操作人员在设备两侧进行启停、急停操作，控制按钮布局符合常规设备操作习惯，急停按钮采用醒目的红色设计，布置在箱体最易触碰的位置。移栽机构的龙门架跨装在两段输送线的衔接位置，横梁上的线性导轨为拾取单元提供水平移动的导向支撑，传动采用链条搭配伺服驱动的方案，可精准控制拾取单元的移动行程与停靠位置，

　　确保每次抓取和放料的位置偏差控制在允许范围内，不会出现工件放偏掉落的情况。拾取单元的排布间距与输送线上的定位孔间距完全匹配，可根据不同杯径更换对应的拾取头组件，适配一定尺寸范围内的杯状工件转移需求，不需要对整体机架结构做大幅改动。设备的输送线驱动采用端部滚筒驱动结构，皮带张紧机构布置在输送线两端的侧板位置，可通过调节螺栓调整皮带张紧度，避免长期运行后皮带打滑、跑偏，输送线侧板采用折弯钢板制作，既保证结构刚性，也能对输送带上的工件起到侧边防护作用，防止工件从侧边掉落。从安装边界来看，设备整体长度适配常规产线的工位间距，宽度控制在单人可操作维护的范围内，设备上方预留足够的维护空间，方便后期对移栽机构的传动部件、拾取单元进行检修更换，

　　设备底部支脚高度可调节范围覆盖常规车间地面的高度差，不需要额外做复杂的地基处理，可直接安装在平整的车间水泥地面上，对接前后工序的输送线时，可通过调整支脚高度匹配前后线体的输送面高度，保证工件转移过程的顺畅性。在实际运行过程中，进料段输送线将整列排布的杯体输送至移栽抓取位后，输送线暂停运行，移栽机构的拾取单元下行抓取整排工件，抬升后横向移动至出料段上方，下行将工件放入出料段的定位孔内，随后抬升返回进料段上方等待下一次抓取循环，出料段在接收到工件后启动运行，将工件向前输送一个工位的距离，等待下一排工件转移，整个循环过程可通过PLC控制实现全自动化运行，不需要人工干预，可匹配前后工序的生产节拍，大幅提升产线的连续运行效率，减少人工操作带来的节拍波动与工件不良率。设备的结构设计充分考虑了日常维护的便利性，所有传动部件均布置在易拆卸的护罩内部，既可以避免运行过程中人员触碰发生安全隐患，也能在需要维护时快速拆卸护罩，对链条、导轨、滚筒等部件进行润滑、更换操作，电气线路沿机架内侧的线槽排布，走线规整，方便后期排查线路故障。
