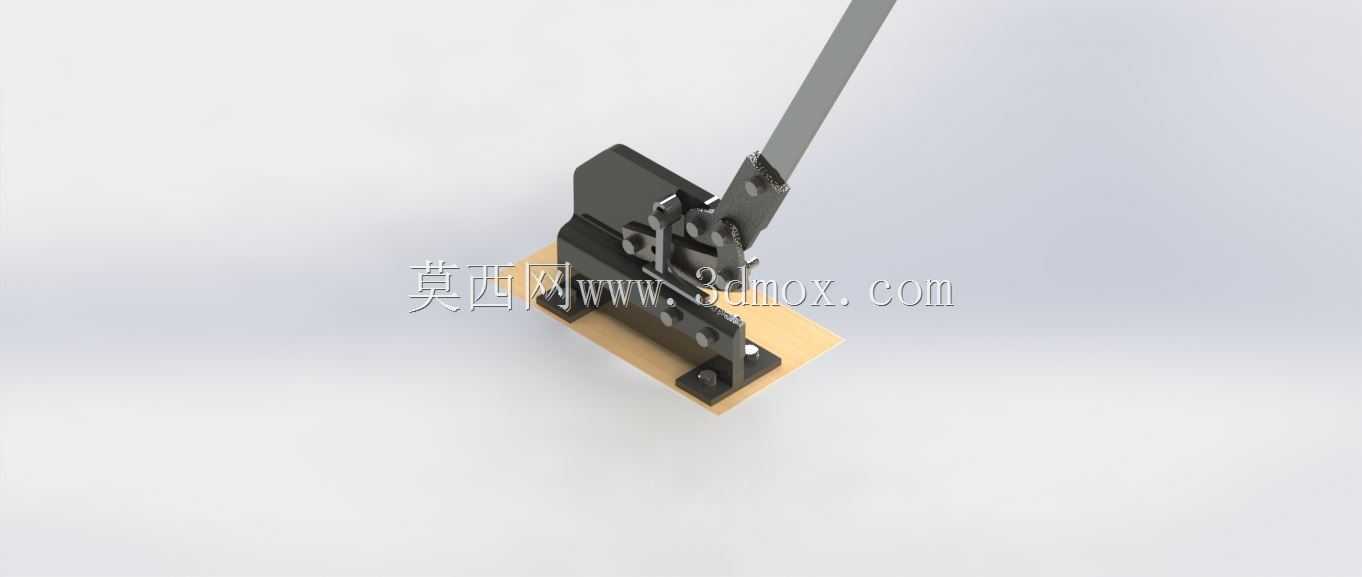

手动杠杆式钢板剪切工装结构设计

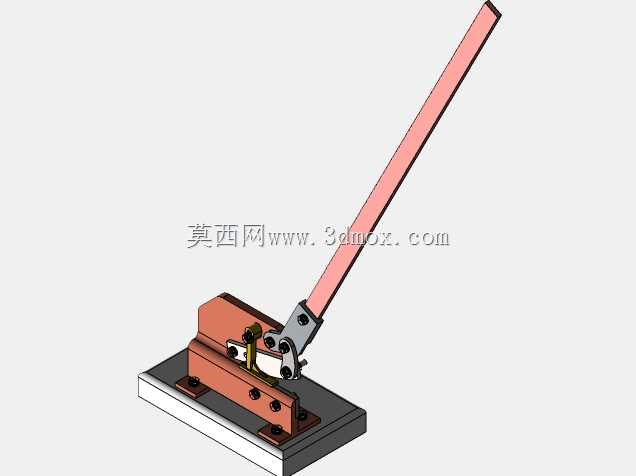

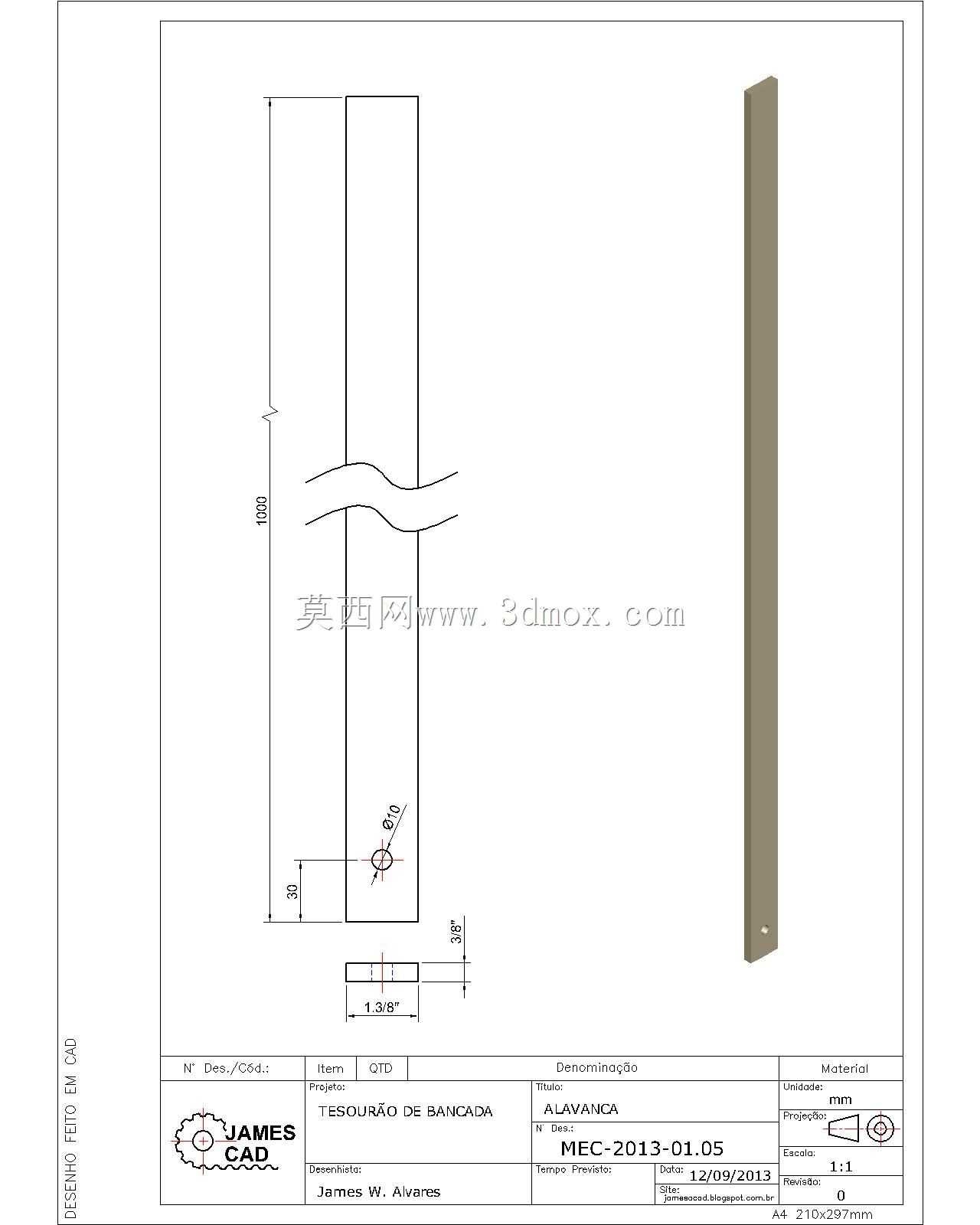

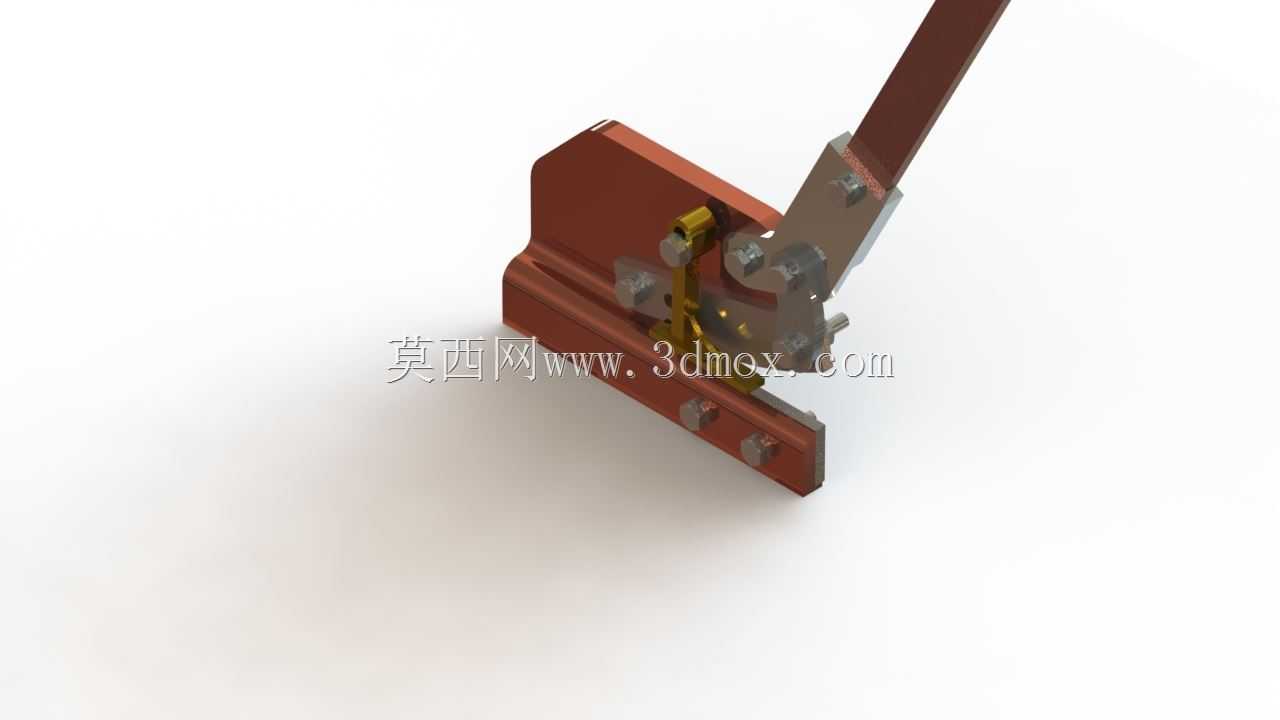

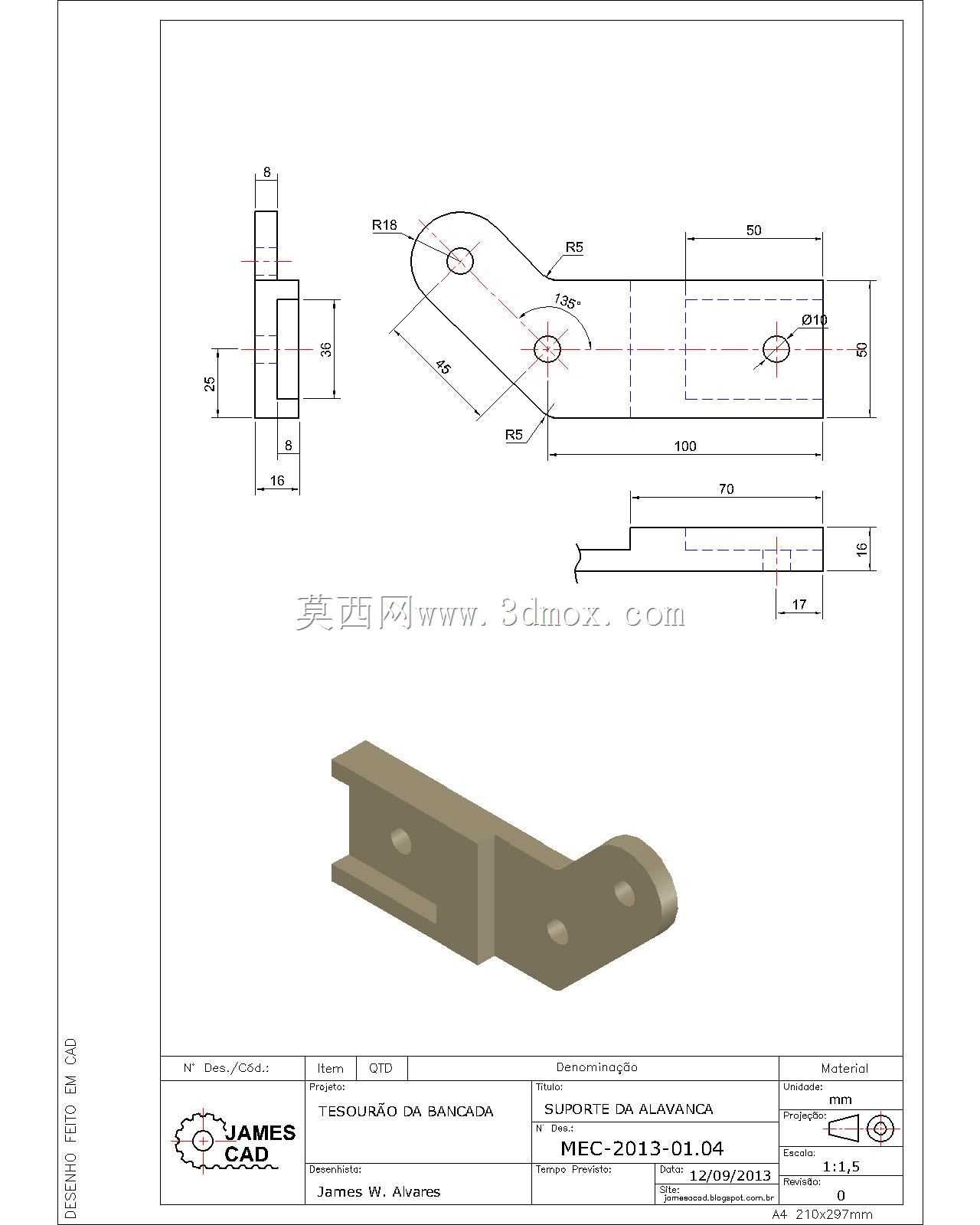

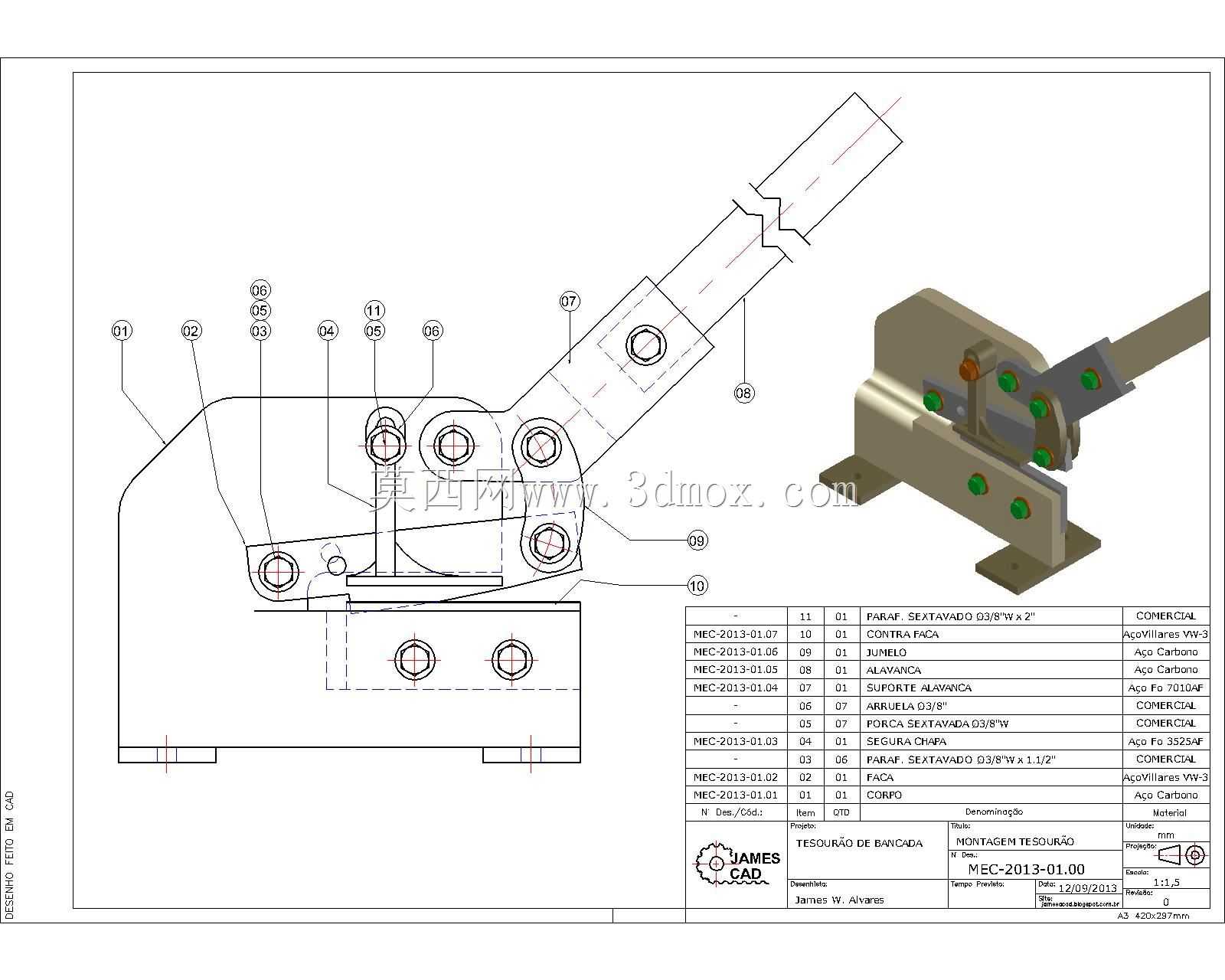

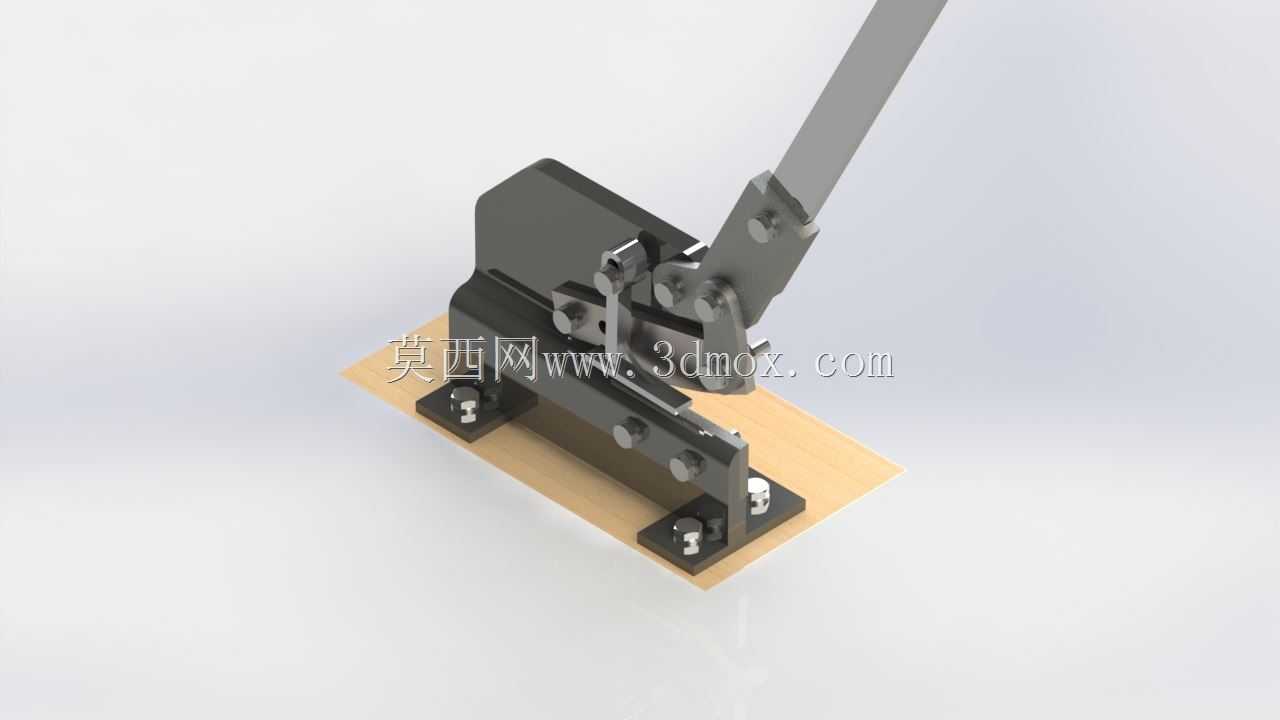

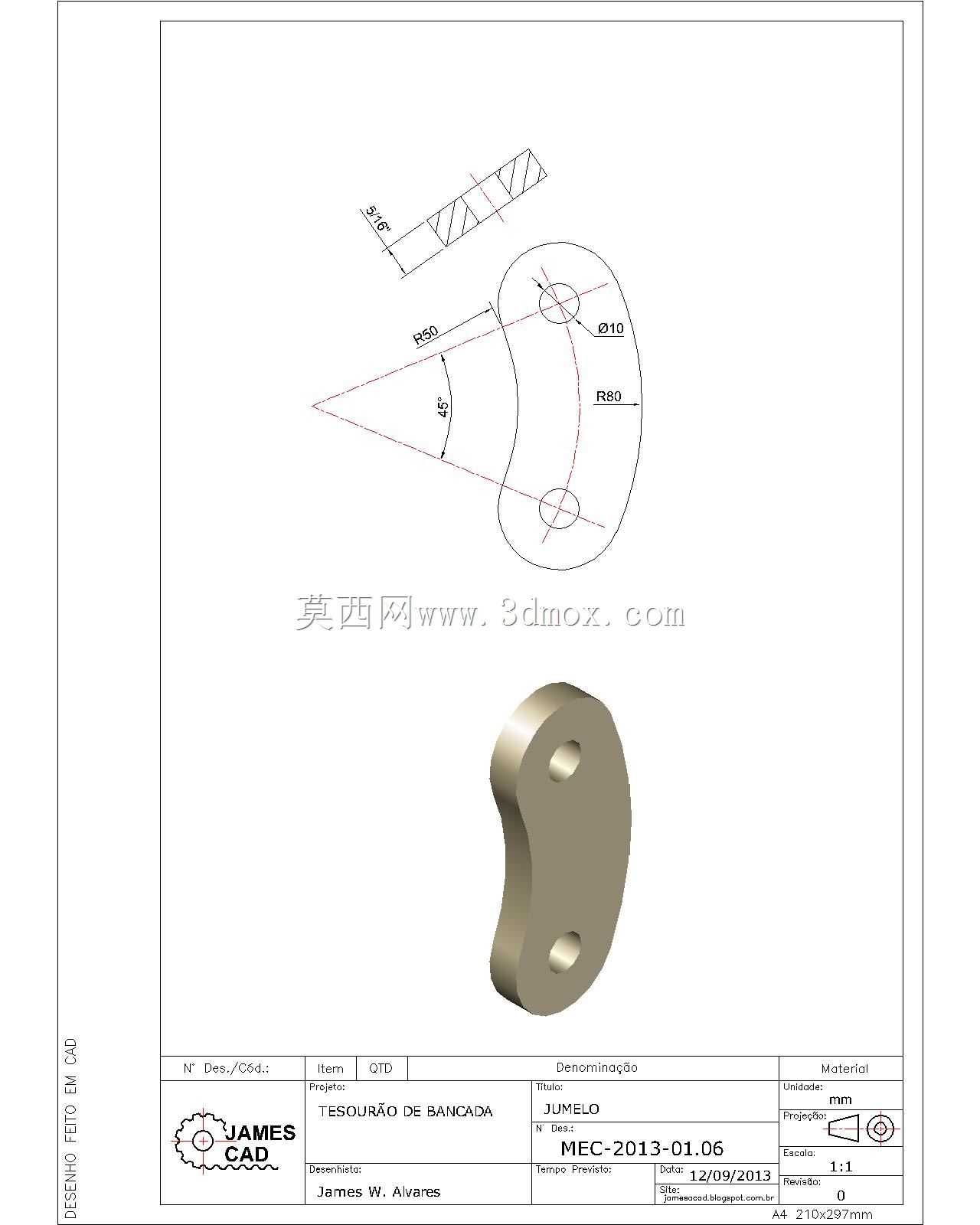

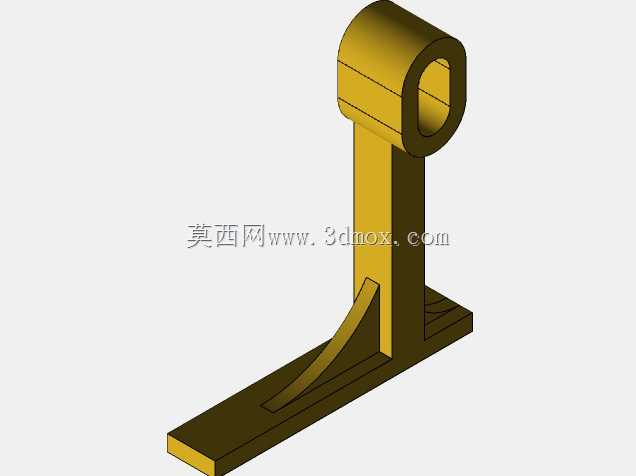

　　这款手动杠杆式剪切工装，主要面向小型钣金加工点位、五金维修工位、教学实训场景的薄板材裁切需求，区别于大型电动剪板机的占地大、能耗高、移动不便的特性，该工装可直接固定在常规木质或金属工作台面使用，无需外接动力源，单人即可完成操作，适配0.5-2mm厚度的冷轧钢板、铝板、铜板等常见金属薄板的直线裁切作业，也可用于薄铁皮、铝皮包装材料的现场裁切，在户外维修、小规模五金加工、职业院校钳工实训场景中具备极高的适配性。从结构设计逻辑来看，该工装采用二级杠杆增力结构，操作端的长力臂通过铰接点将人力放大后传递到剪切动刀位置，相比直接施压的剪切工具，可降低60%以上的操作力度，普通成年男性单手即可完成常规厚度板材的裁切，避免了大力度操作带来的疲劳感。

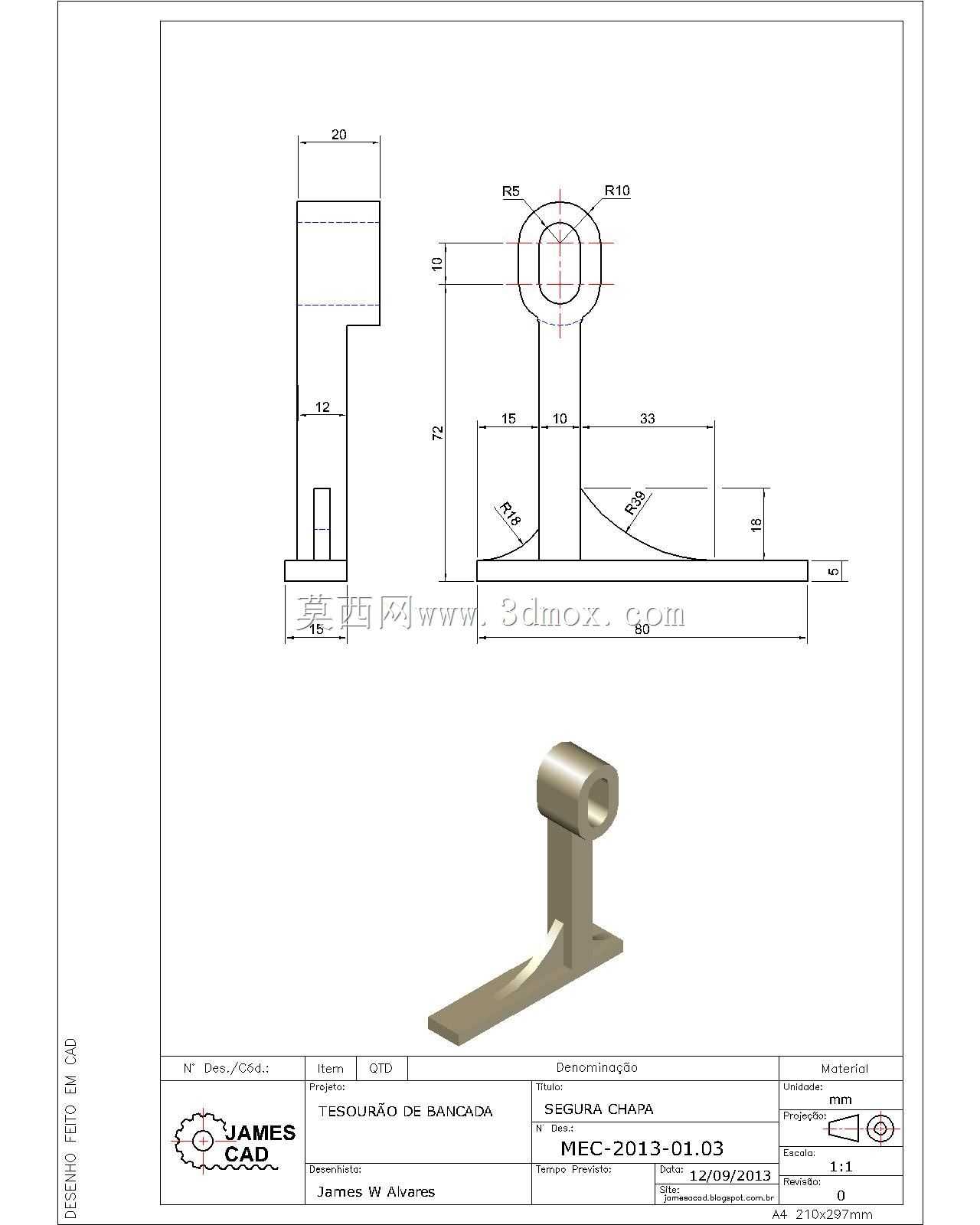

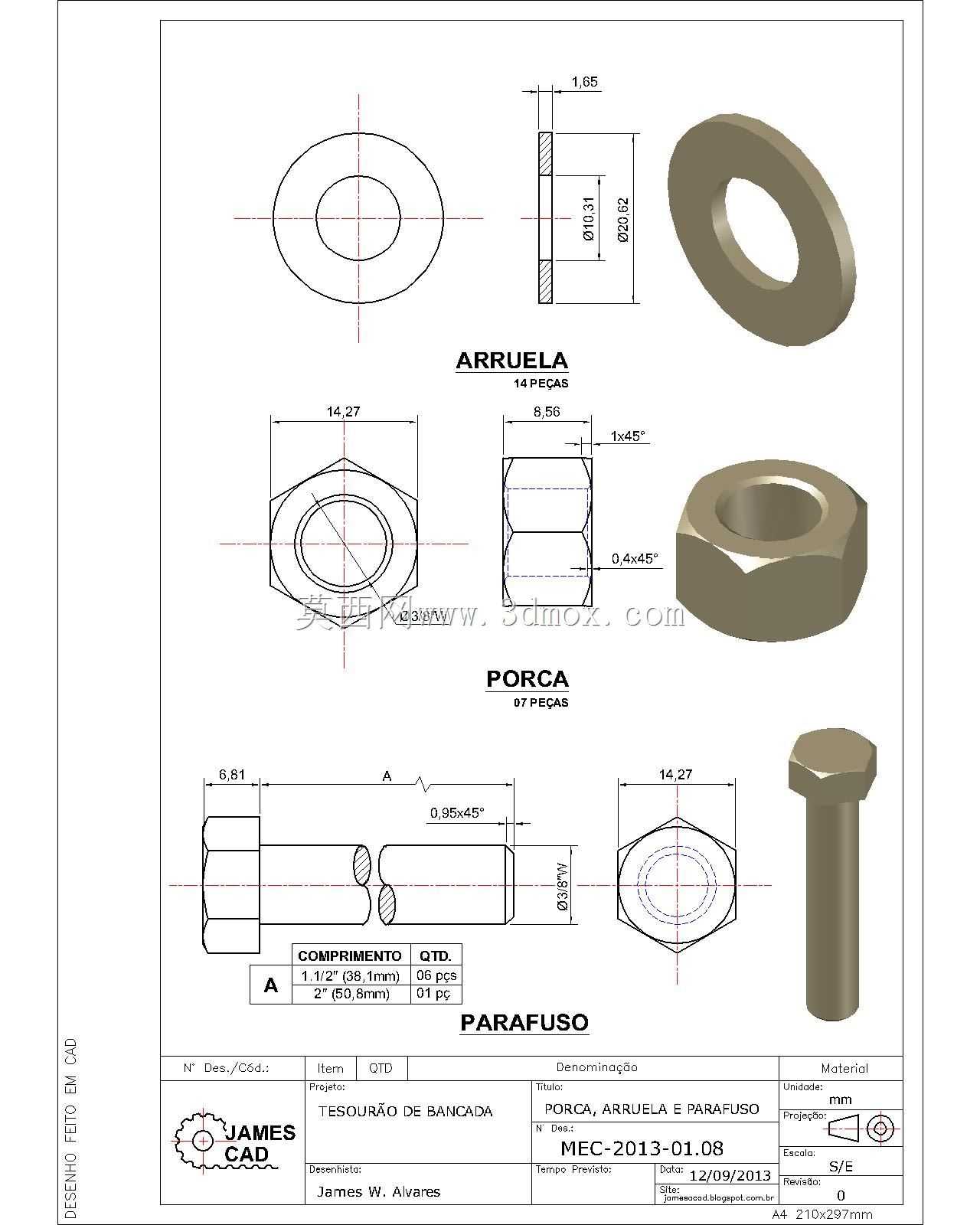

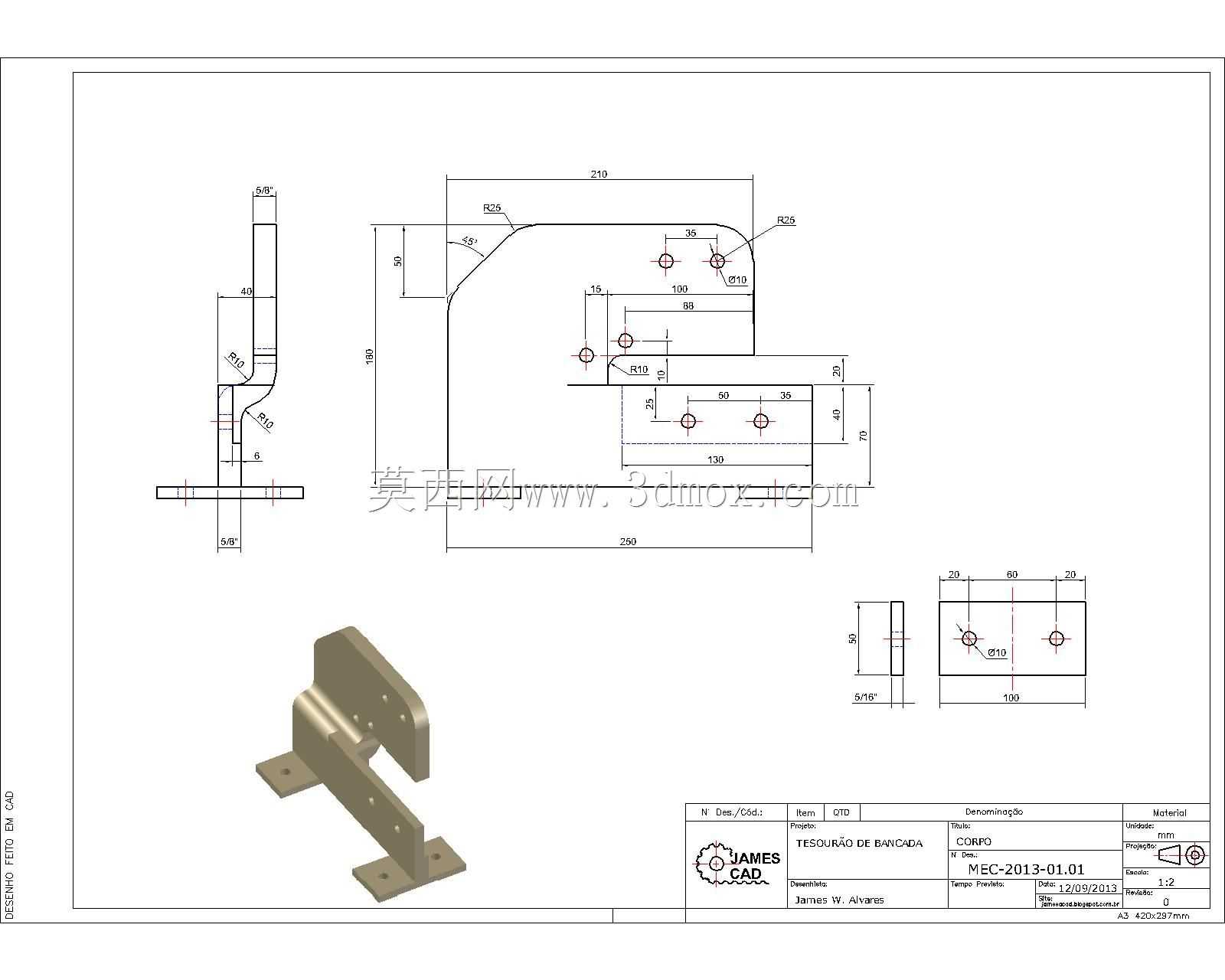

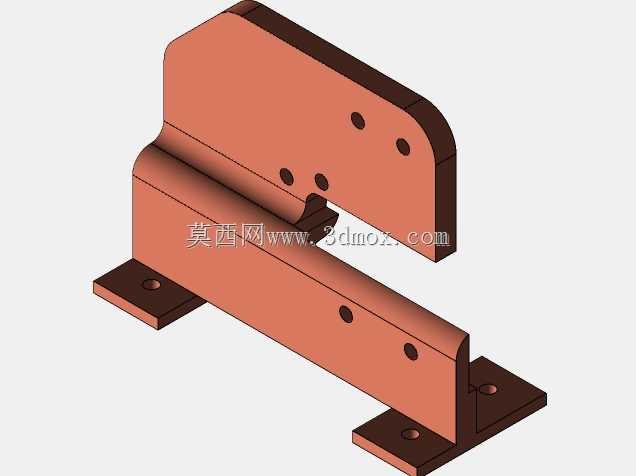

　　动刀与定刀采用斜口剪切设计，剪切过程中刀刃与板材始终保持渐进式接触，而非整线同时裁切，大幅降低了瞬时剪切阻力，同时避免了板材裁切过程中的翘曲变形，裁切后的板材断面毛刺量控制在0.1mm以内，多数场景下无需后续打磨工序即可直接使用。安装边界方面，该工装底座采用四个对称分布的螺栓固定孔，孔位适配M8规格的膨胀螺栓或台虎钳夹持固定，底座整体长宽尺寸控制在200mm*120mm范围内，操作力臂完全展开后总高度不超过350mm，不会占用过多工作台面空间，固定后整体剪切工位的操作半径仅需400mm即可满足全行程操作需求，适合在空间紧凑的维修工位、实训台面上布置。功能细节上，定刀位置设置了可调节的板材定位挡边，

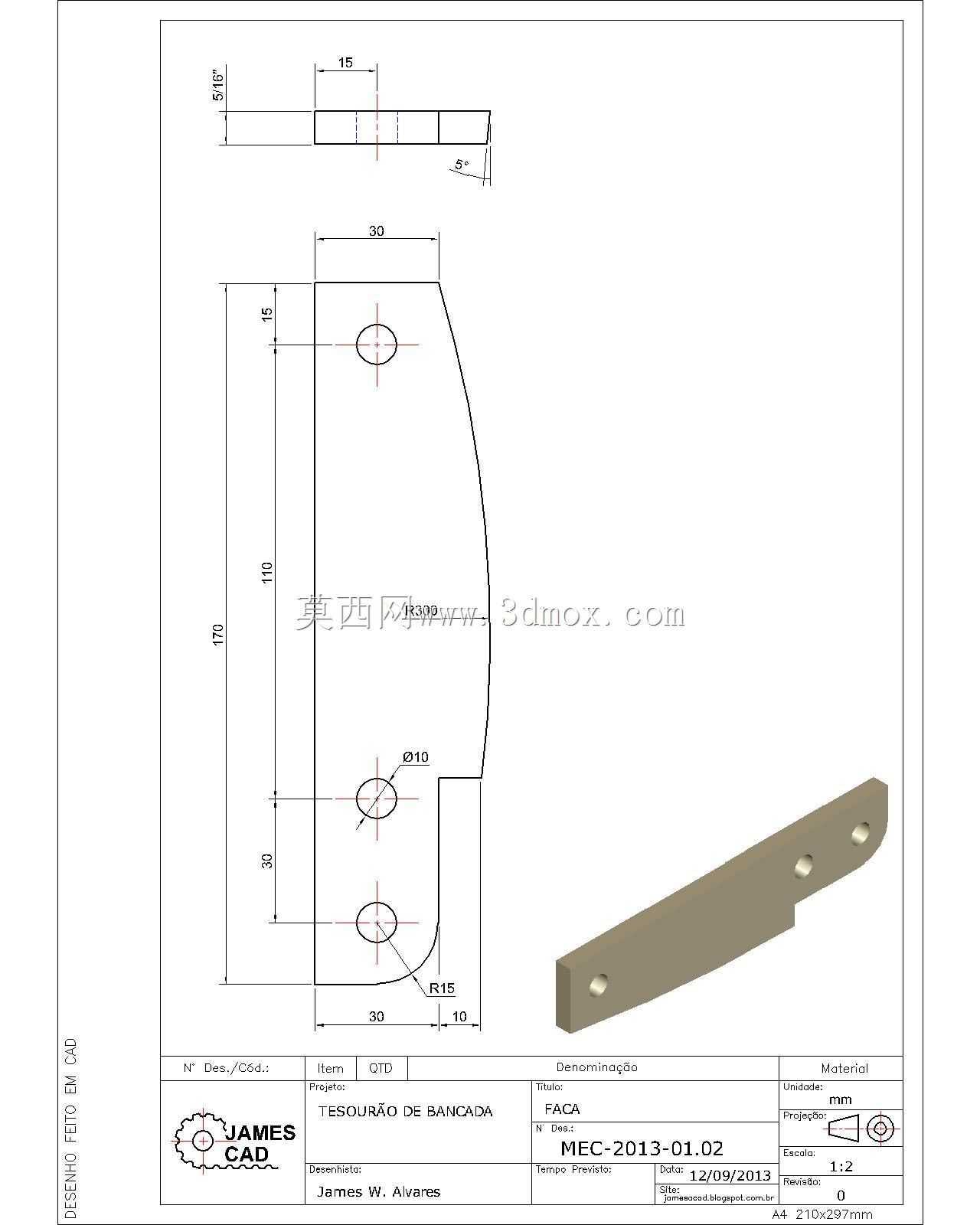

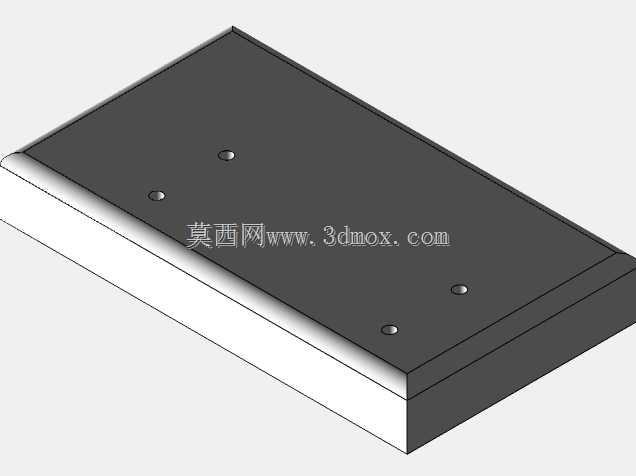

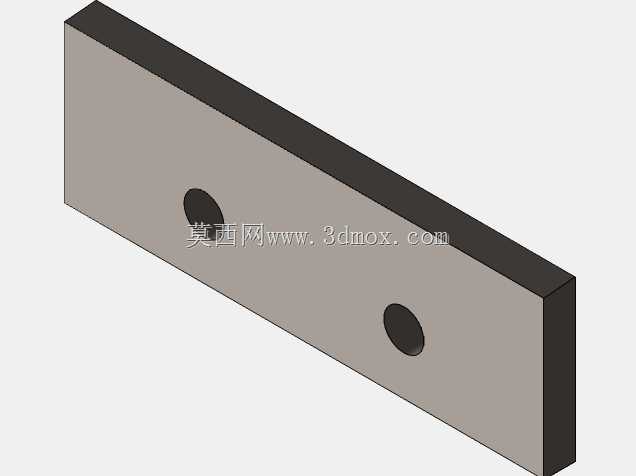

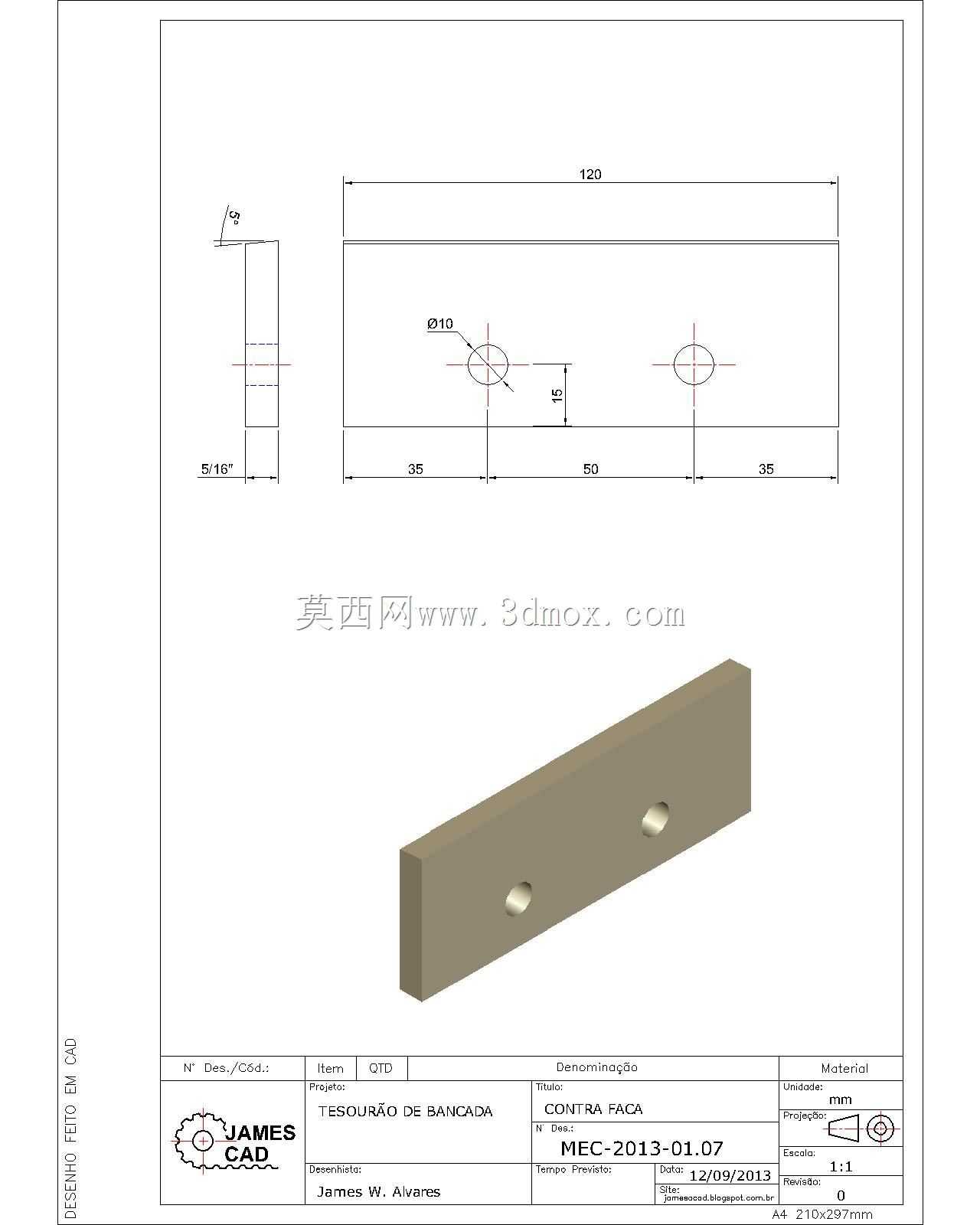

　　挡边可通过侧边的锁紧螺栓调整与刀刃的平行距离，快速实现固定宽度板材的批量裁切，无需每次裁切前重新测量划线，批量加工时的作业效率可提升40%以上；刀刃部分采用镶嵌式高速钢刀片设计，刀片通过沉头螺栓固定在刀架上，长期使用出现磨损后可单独拆卸更换刀片，无需更换整个刀架结构，降低了长期使用的维护成本；铰接转动位置均配置了自润滑铜套，长期高频使用下也不会出现铰接点卡顿、磨损量过大的问题，操作全程保持顺畅的施力反馈。从实际使用的工况适配来看，该工装的剪切刀口开口行程最大可达25mm，可轻松放入叠放的2mm厚度板材，也可适配带轻微折边的板材裁切需求，操作力臂的握持位置做了圆弧过渡处理，表面做滚花防滑设计，施力过程中不会出现打滑脱手的问题；

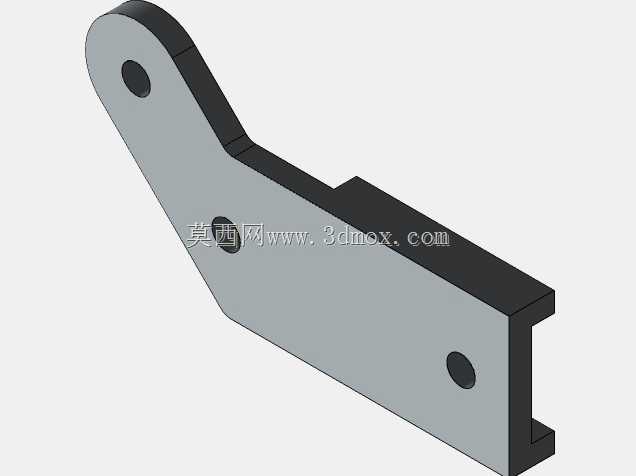

　　底座与工作台面接触的位置预留了橡胶减震垫的安装槽，固定时加装橡胶垫可吸收剪切过程中的冲击震动，避免长期使用后固定螺栓出现松动，同时降低剪切作业产生的撞击噪音，在室内实训、门店加工场景下不会产生过大的噪音干扰。设计过程中对刀架的受力变形量做了针对性优化，动刀架采用整体式铸钢结构，在杠杆铰接点、刀刃安装位置做了加厚加强筋处理，满负载裁切2mm钢板时，刀架的最大变形量控制在0.02mm以内，保证动刀与定刀之间的剪切间隙始终保持在0.05mm的合理区间，不会出现间隙过大导致的板材毛刺、扯裂问题，也不会因间隙过小出现刀刃咬合磨损的情况。
