工程设备用防滑人字形履带行走结构

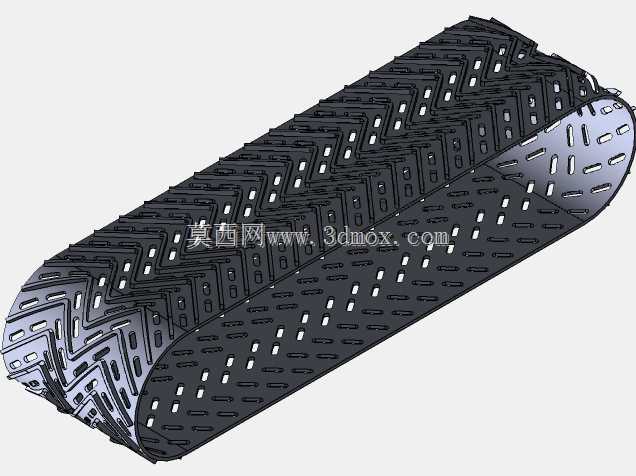

　　这款履带结构的设计，最初是针对泥泞、松软非铺装路面的工程作业场景做的适配，区别于常规光面履带，其外表面采用连续人字形凸起花纹排布，核心作用是在湿滑泥土、碎石坡面作业时，通过花纹嵌入地面介质的咬合作用，大幅提升行走抓附力，避免设备行进中出现打滑、侧移的问题，常见适配于小型农用作业机械、微型工程掘进设备、雪地作业载具等需要低接地比压行走的装备。从结构设计逻辑来看，整个履带采用分段铰接式的模块化布局，单块履带板上预留了规则排布的镂空孔位，这些孔位并非单纯为减重设计：一方面可以在履带经过驱动轮、导向轮的弯折段时，给板体提供足够的形变余量，降低反复弯折带来的金属疲劳应力，延长履带整体使用寿命；另一方面，

　　镂空结构能在行进过程中自动排出卡入履带板缝隙的泥土、碎石碎屑，避免异物嵌塞导致履带张紧度异常、啮合跳齿的故障。履带内侧的光滑配合面做了等距的啮合槽设计，槽位尺寸严格匹配对应驱动轮的齿距参数，安装时需要保证履带整体张紧度处于合理区间，过松会导致行进中履带脱轨，过紧则会加剧驱动轮齿与啮合槽的磨损，额外增加行走系统的动力损耗。设计过程中针对履带的弯折半径做了反复校核，确保履带环绕驱动轮、导向轮做圆周运动时，相邻履带板的铰接间隙足够，不会出现板体干涉卡滞的问题；人字形花纹的凸起高度经过多轮场景验证，高度过低无法提供足够抓地力，过高则会在硬质铺装路面行走时产生过大的振动噪音，同时加快花纹的磨损速率。履带板的铰接孔位做了同轴度公差约束，

　　保证整圈履带拼接后，节距误差控制在允许范围内，避免运行中出现周期性的顿挫感。从安装边界来看，这款履带适配的驱动轮直径、导向轮间距需要和履带的总周长、最小弯折半径匹配，安装时要保证两侧履带的张紧度一致，否则设备直行时会出现跑偏的问题；履带内侧的配合面平面度有严格要求，和支重轮接触的区域要保证平整，避免局部应力集中导致履带板过早开裂。在实际作业场景中，这类带有人字形防滑花纹的履带，相比普通平板履带，在坡度不超过35度的松软泥地作业时，牵引效率能提升40%以上，同时因为接地面积更大，设备对地面的压强更低，不容易出现陷车的问题。设计时还考虑了不同工况的替换性，单块履带板磨损后可以单独拆卸更换，不需要整圈履带报废，降低了后期的维护成本；

　　履带板表面的镂空孔位也可以作为检修时的吊装着力点，方便现场维护时的拆装操作。针对低温作业场景，履带板的材质选型预留了足够的韧性冗余，避免在零下低温环境下板体脆裂，铰接位置的间隙设计也考虑了低温下材料冷缩的尺寸变化，不会因为温度降低出现铰接卡滞的问题。整个履带的外形轮廓做了圆角过渡处理，避免尖锐棱角在运行中剐蹭设备的其他管线部件，也减少了作业过程中对地面植被的过度破坏，适配农林作业场景的使用需求。
