3D打印废丝回收热塑性挤出造粒设备

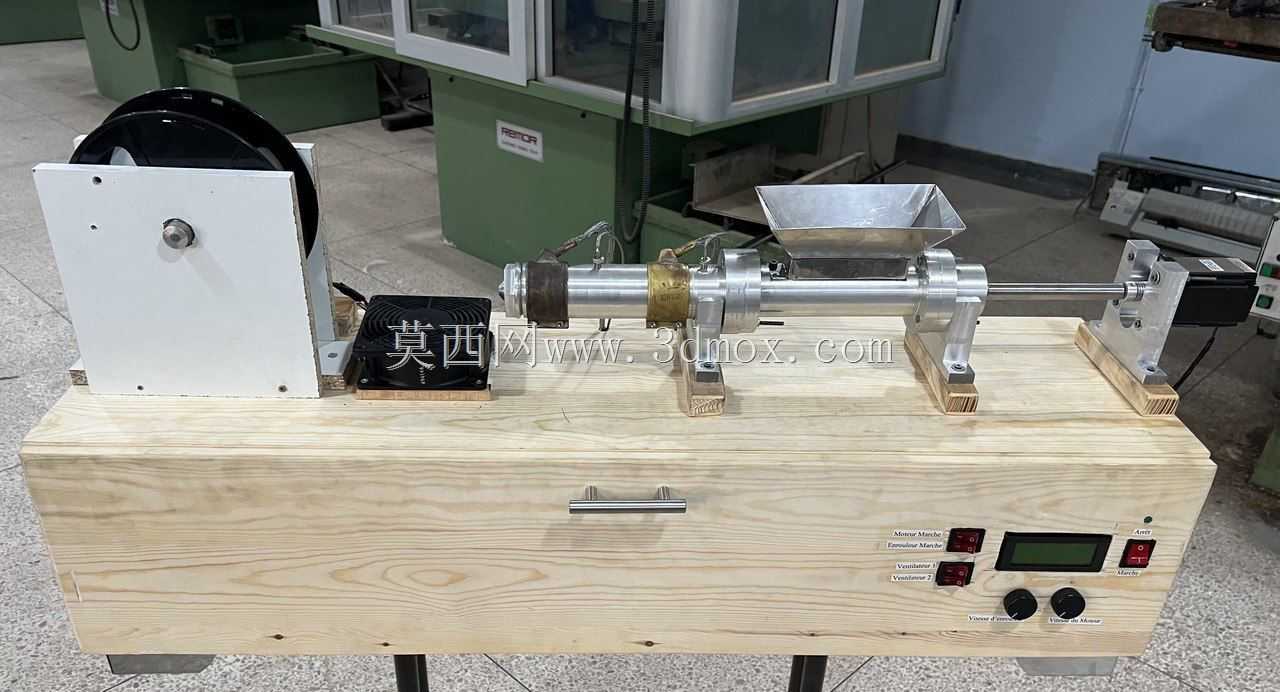

　　桌面级增材制造车间里，支撑结构、打印失败件、料头和尾丝长期占用周转箱，直接废弃既造成材料浪费，也使耗材采购成本持续上升。这套热塑性挤出装置面向小批量耗材再生场景，把破碎后的打印废料重新熔融、均化并挤出成可再次卷绕的细丝，使PLA、PE-HD等常见热塑性材料在实验、教学和试制环境中形成闭环。设备布置在工作台或独立支架上即可运行，左侧设置料盘支架，用于安放待回收丝材或成品丝卷；中部为水平挤出主机，进料斗位于机身上方，碎料或整段废丝由此进入螺杆腔；右端布置驱动、控制与出线导向部件，整体沿长度方向展开，维护时可从正面和两侧接近。

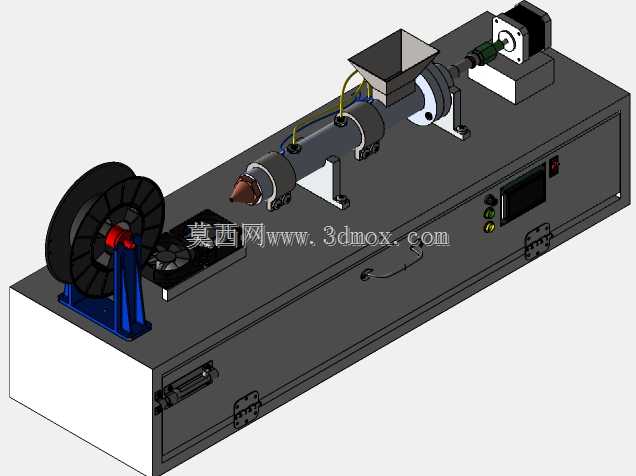

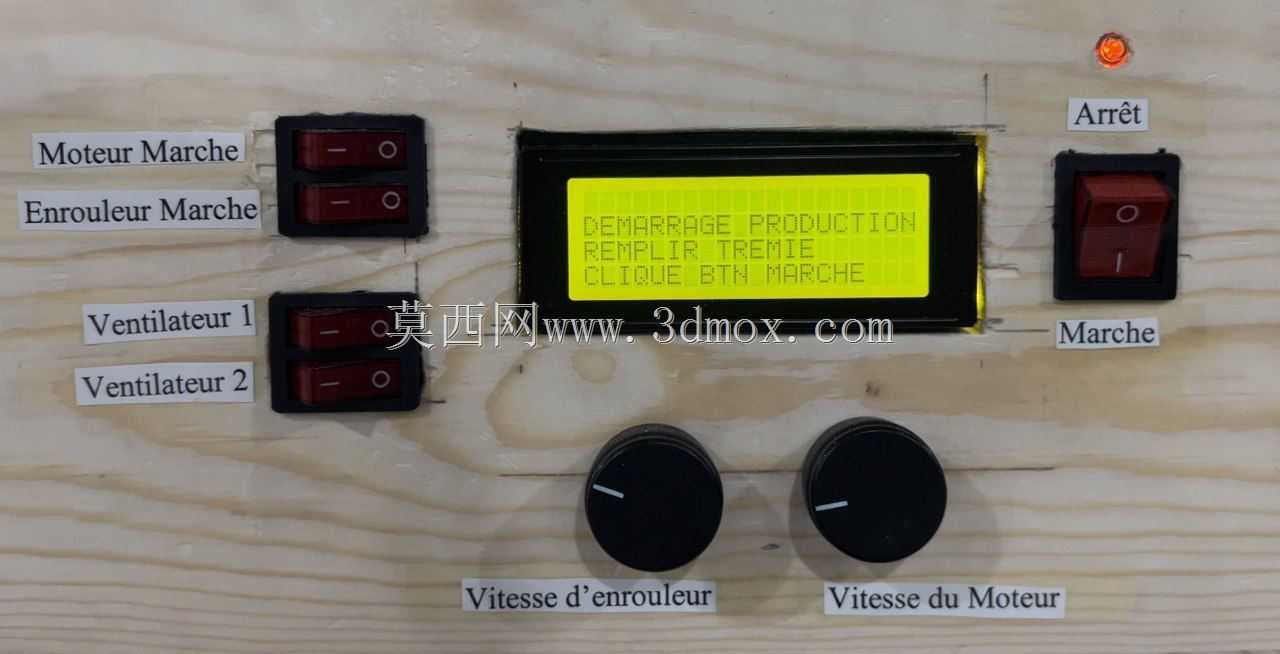

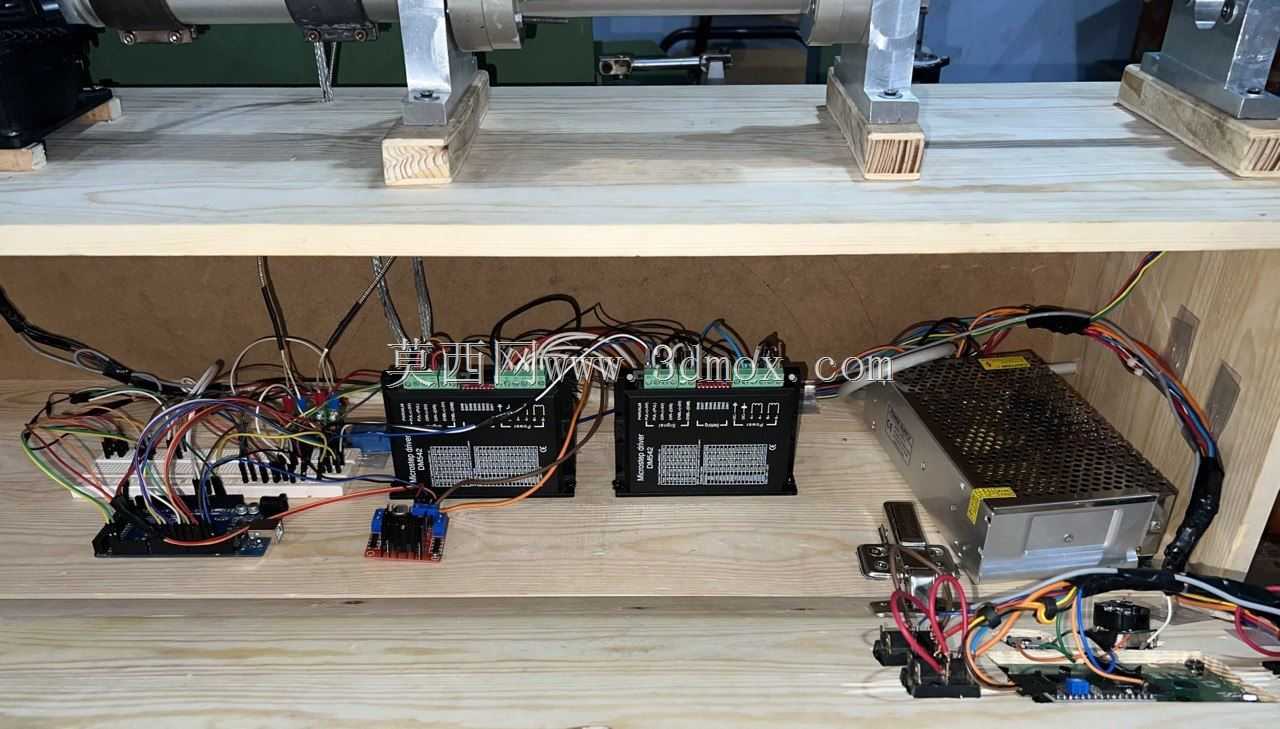

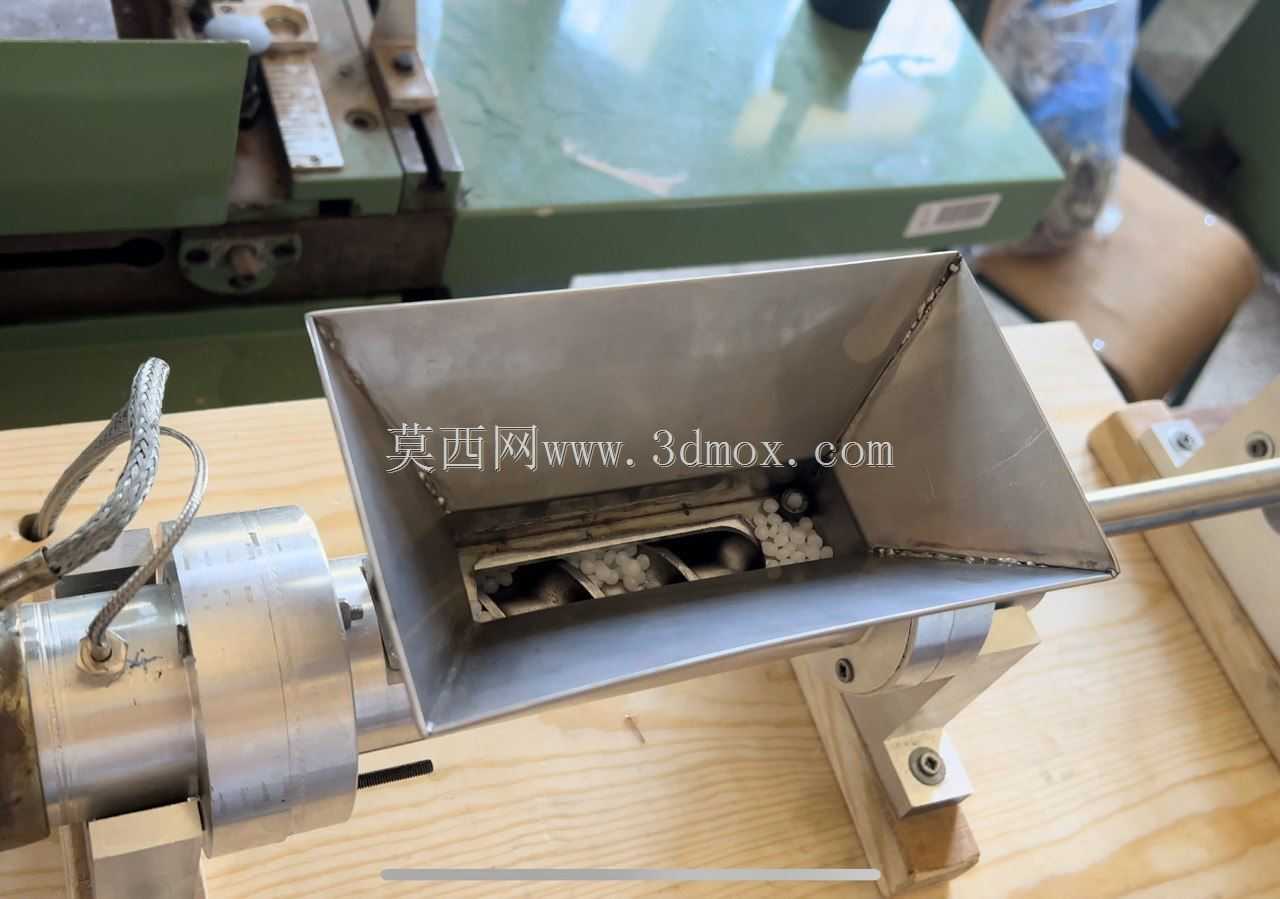

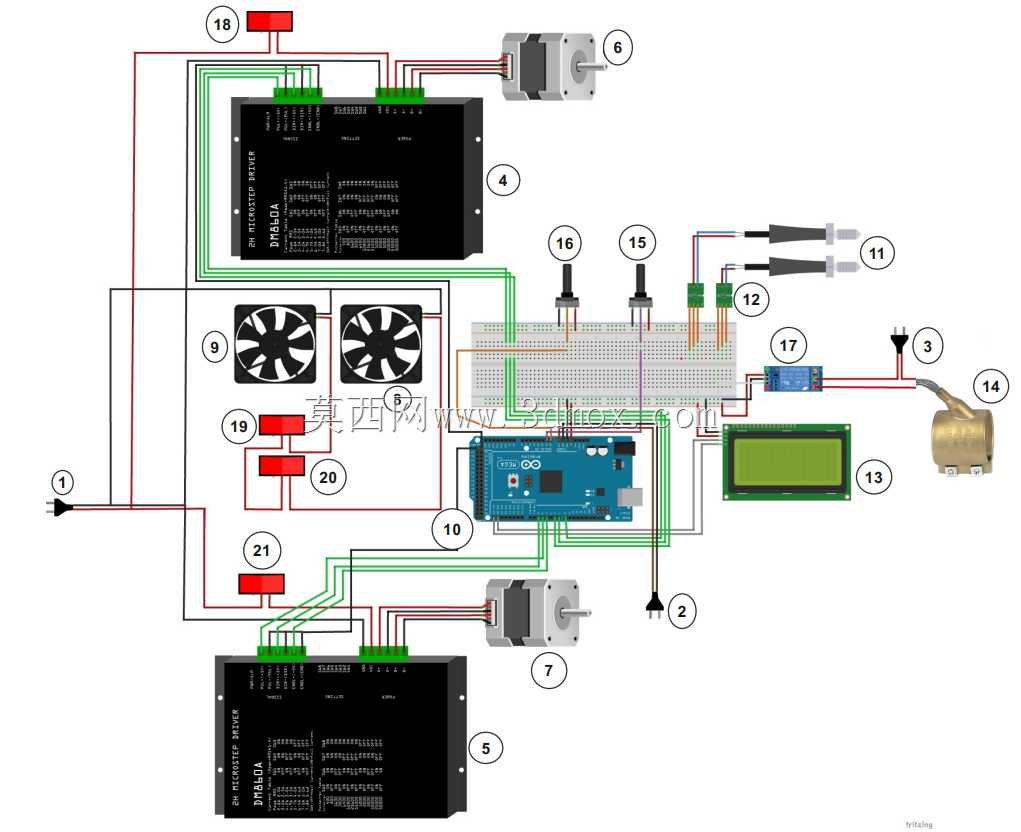

　　从结构组成看，底座采用箱式机架，内部容纳电气元件、接线和部分传动件，台面承载挤出单元、料盘、控制盒及附件。机架正面设置抽屉式面板和锁扣，便于检修内部线路；台面边缘布置按钮、指示灯和显示窗口，操作者可在出料侧直接观察温度与运行状态。挤出段包含料斗、筒体、螺杆、加热与测温区域、前端模头及出料导向，外部管线沿机身敷设，避免与高温区域干涉。料盘支架采用立式支撑，红色支座与黑色挡盘形成醒目的装夹位置，丝卷回转轴线与出线方向保持合理关系，减少送丝或卷绕时的偏摆。

　　实际用途并不局限于把废料直接拉成打印丝。在教学实验中，它可用于演示热塑性材料从固态进料、压缩熔融、计量均化到连续挤出的完整过程；在小型工坊中，可先配合破碎设备处理失败件，再通过本装置完成再生造粒或细丝试制；在材料验证环节，也可用于观察不同颜色、不同批次废料混合后的熔融状态、出料稳定性和表面质量。对于结构设计人员，模型中值得关注的是主机与底座的相对高度、料斗操作空间、料盘更换半径、前端出线位置以及电气控制盒的安装边界。水平筒体需要在台面上保留足够的热防护距离，料盘侧向旋转范围内不应布置干涉件，抽屉开启方向与人员站位也应在布局阶段一并校核。

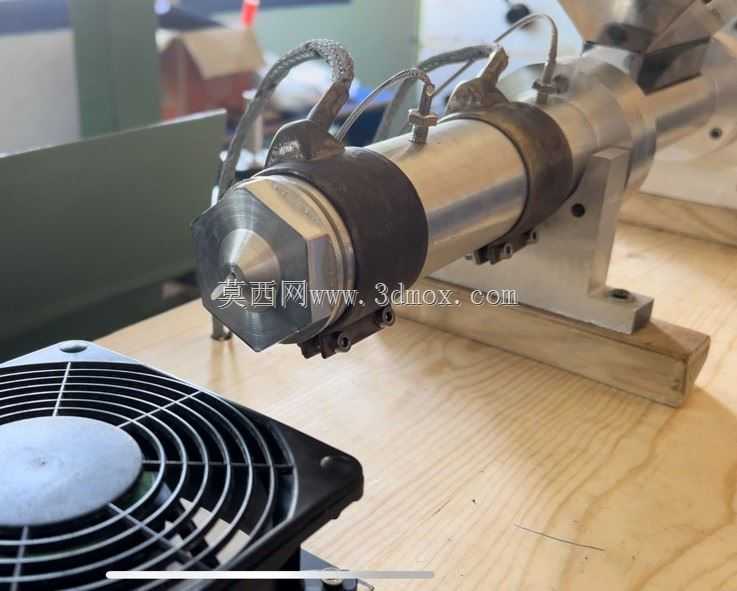

　　设计思路上，该装置把复杂的工业挤出流程压缩到桌面尺度，但并未省略关键功能链。进料区保证物料靠重力稳定落入螺杆；筒体通过分段加热使塑料逐步软化，避免局部过热造成降解；螺杆在旋转过程中完成输送、压实和熔融；前端模头约束熔体形状，使出料形成连续细丝；出线端再配合冷却、牵引或卷绕，即可得到可重复使用的丝材。模型把这些环节以可见的机械方式表达出来，筒体、端盖、支架、紧固件、管线和控制元件之间的装配关系清晰，适合在方案评审时用于说明物料流向和操作动线。

　　外形与安装边界方面，设备呈长条形台式布局，长度方向集中了料盘、挤出主机和控制出线部件，宽度方向主要受料盘直径、底座深度和侧向操作空间限制。落地或上台安装时，不仅要核算底座 footprint，还应在料盘外侧预留换卷空间，在料斗上方预留加料空间，在模头前方预留取样、冷却和牵引空间。台面需承受主机、料卷和机架的静载，并考虑螺杆运转带来的小幅振动；高温筒体周围应避免线材、面板和易损件贴近。若后续工程化改进，可在筒体外侧增加保温与防护罩，在出料端补充测径、牵引轮和恒张力卷绕，在进料前增加干燥或破碎筛分单元，从而提高再生丝直径一致性和连续生产稳定性。

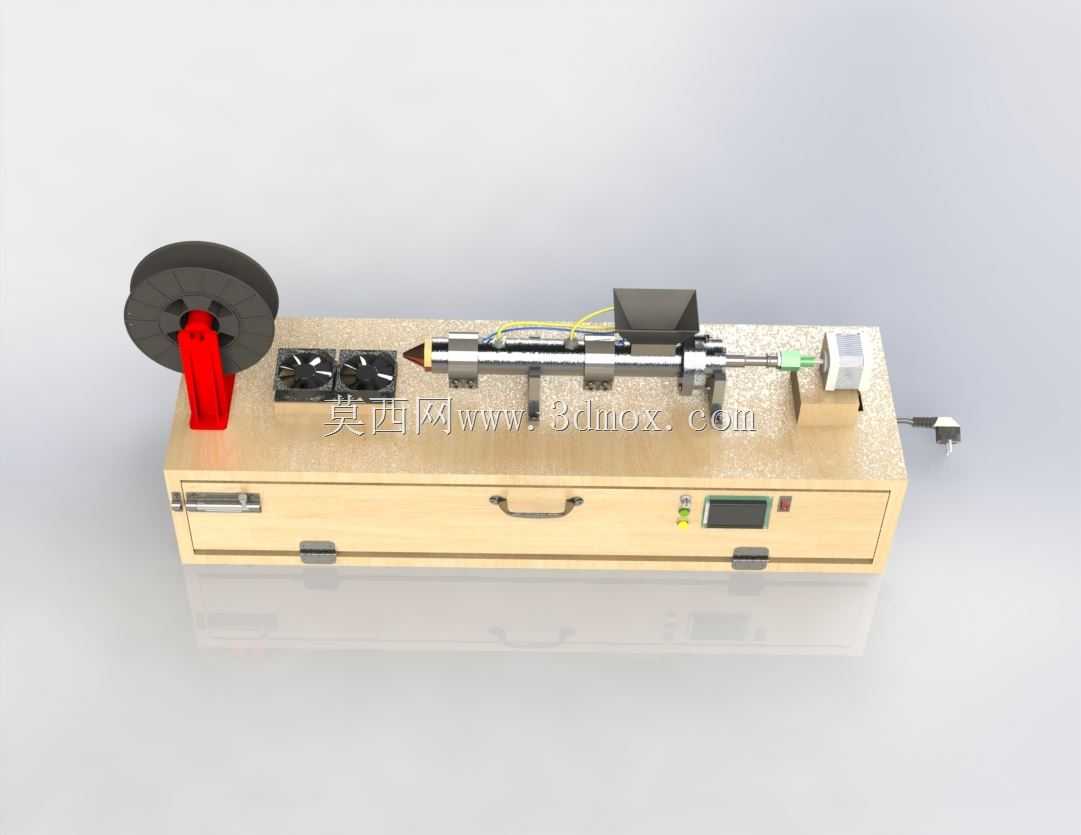

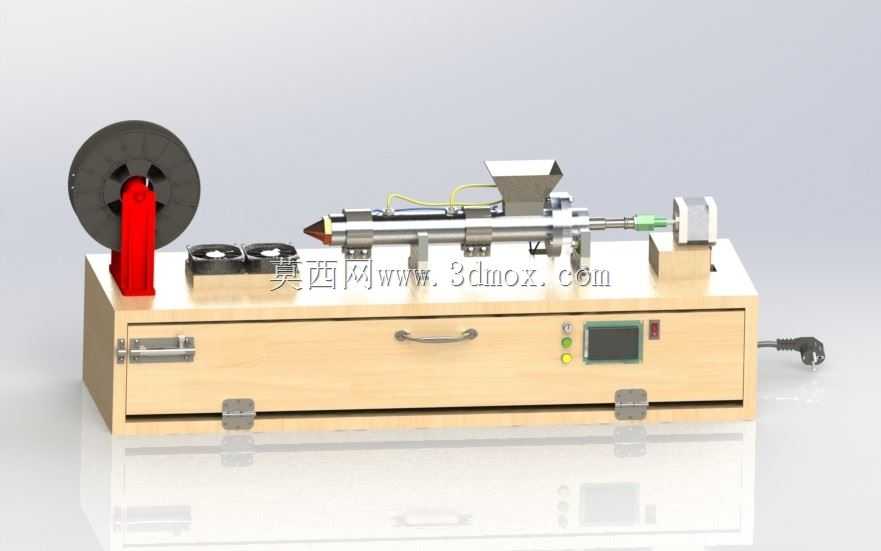

　　从三维建模角度看，该作品完整呈现了机架钣金或木质箱体、水平挤出组件、立式料盘、人机交互面板、管线走向和紧固件位置之间的协调关系。设计人员可据此检查装配层级、运动件包络、维护开口和人机操作高度，也可把它作为桌面回收设备的概念样机，进一步细化加热功率、螺杆参数、模头孔径、冷却路径和安全防护，使实验展示装置向稳定的小型再生耗材设备转化。
