起重作业用滑轮组式承载吊钩结构

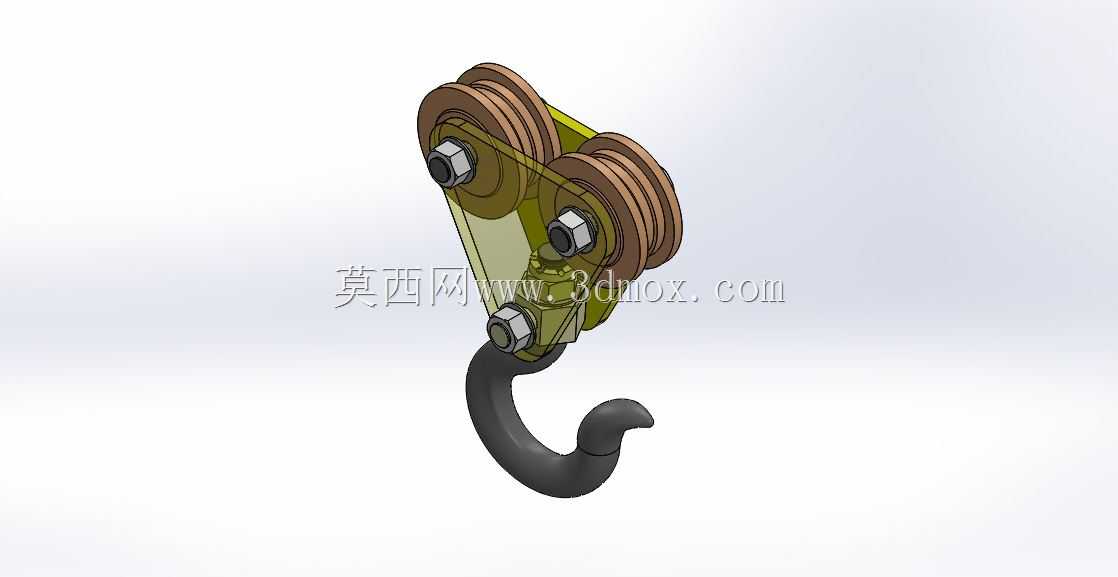

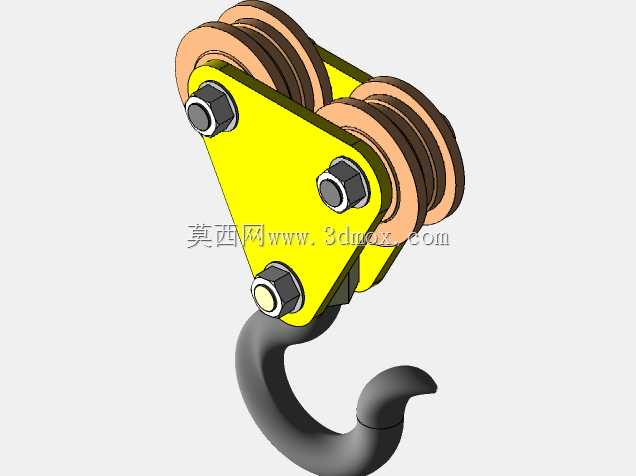

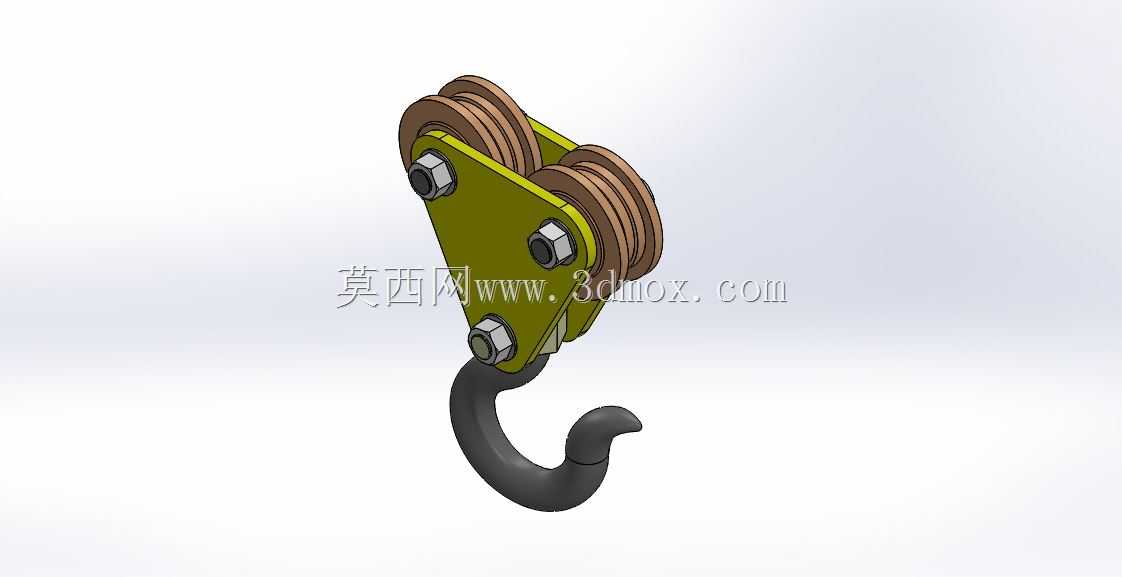

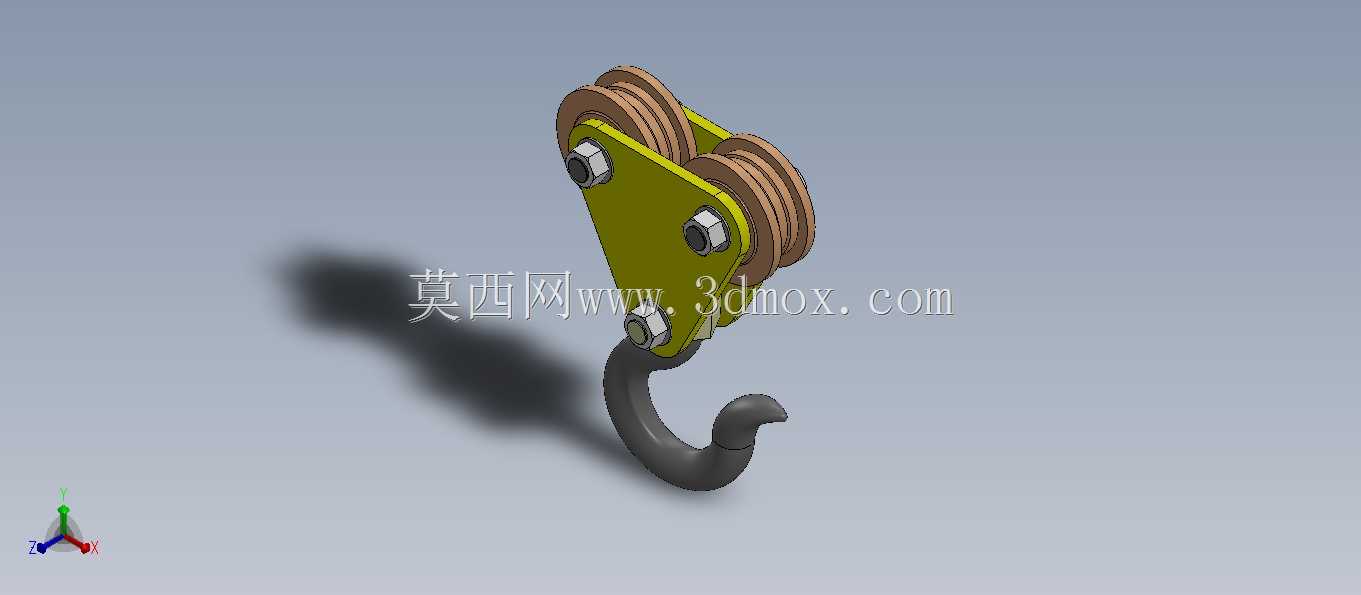

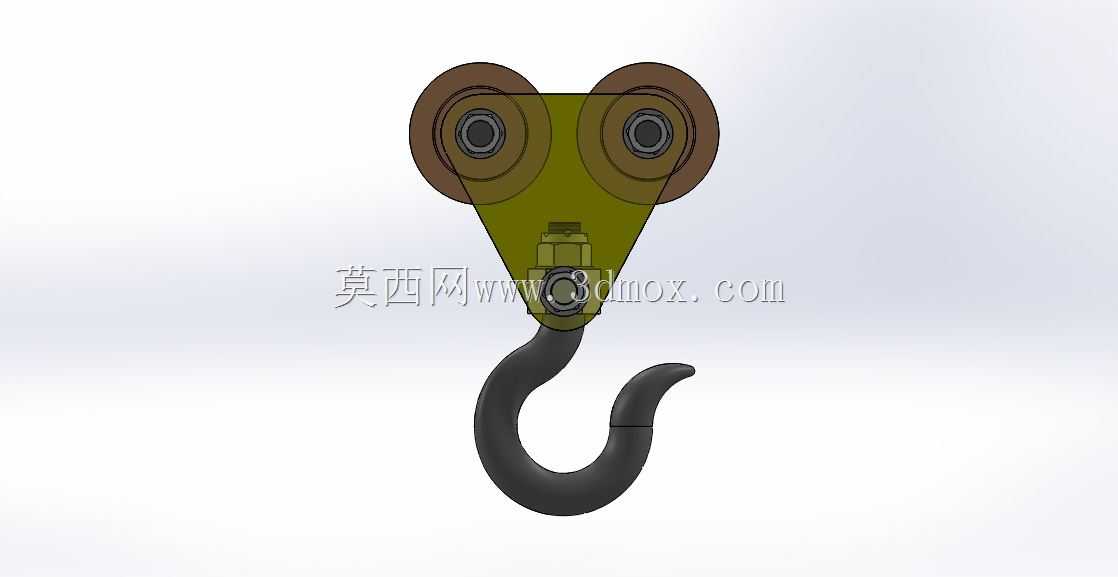

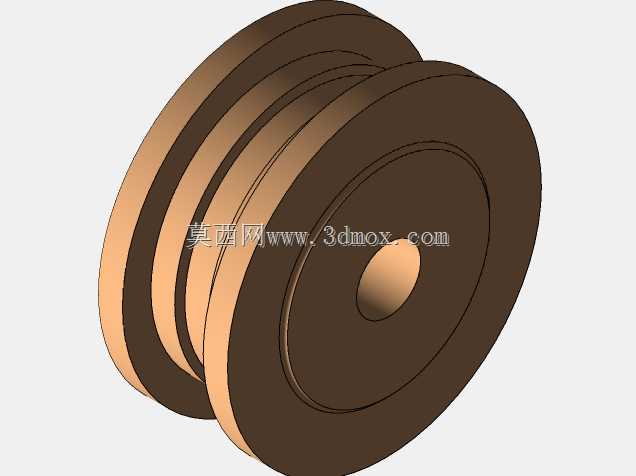

　　在车间重型工件转运、港口散货装卸、基建现场钢筋构件吊装这类常规起重作业场景里，吊钩是直接连接起升机构与被吊重物的核心受力构件，这套滑轮组式吊钩的结构设计，完全围绕大载荷下的受力均匀性、作业过程的防脱可靠性、长期使用的耐磨需求展开，没有多余的装饰性结构，所有几何特征都服务于实际吊装功能。从结构组成来看，整套构件分为滑轮组承载架、滑轮轴系、钩体三个核心部分，两侧对称布置的双列滑轮，直接匹配起重设备的钢丝绳缠绕路径，滑轮的绳槽半径按照常用起重钢丝绳的直径公差带设计，槽壁做了圆弧过渡处理，避免钢丝绳在起升、变幅过程中出现硬折、卡滞的问题，同时双列滑轮的排布方式能将单根钢丝绳的受力拆分到多道绳槽上，降低单段钢丝绳的载荷占比，

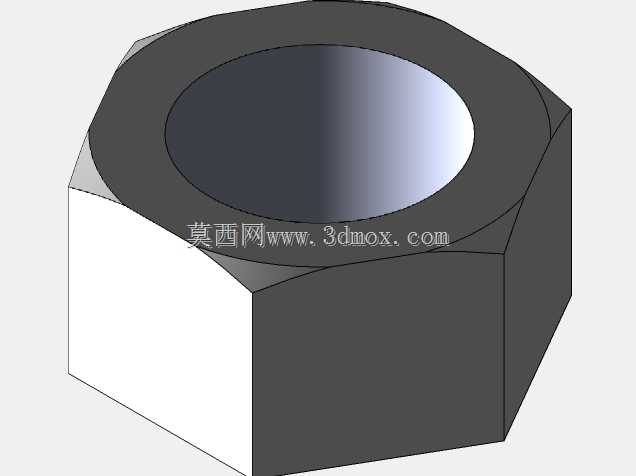

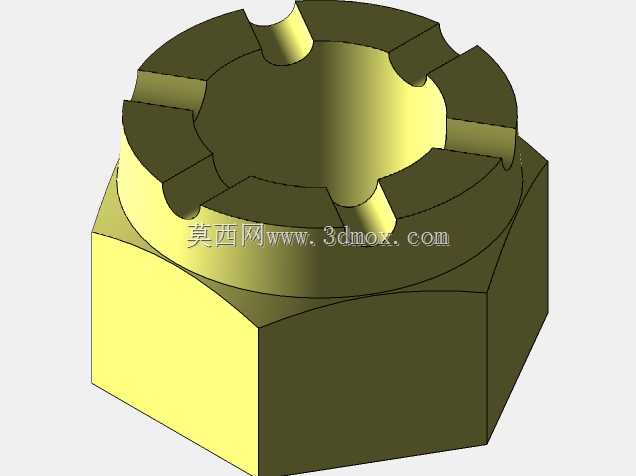

　　延长钢丝绳的使用寿命。承载架采用双侧立板夹装的结构形式，立板上的滑轮安装孔、钩体连接孔都做了同轴度公差约束，装配后滑轮转动无偏摆，钩体悬挂点与滑轮组的中心轴线完全重合，起吊重物时不会出现侧向偏载，避免立板受额外弯矩作用出现变形。钩体部分采用经典的大曲率弯钩造型，钩尖位置预留了防脱挡板的安装位，实际使用时加装弹簧式防脱挡板，就能避免吊装过程中吊索具从钩口滑出的安全隐患，钩身的截面尺寸按照额定起重量的抗弯、抗剪要求做了渐变设计，钩颈位置与承载架连接的部位做了加粗处理，配合防松螺母锁紧，防止作业过程中钩体转动、松脱。从安装边界来看，整套吊钩的上部滑轮组直接嵌入起重小车的起升钢丝绳排布空间，不需要额外改动原有起重机的起升机构布局，

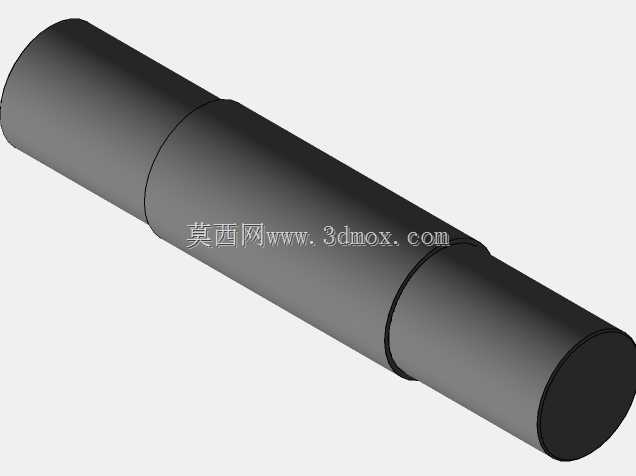

　　滑轮轴的直径尺寸与常规同吨位起重机的滑轮轴安装座完全适配，现场更换时只需要穿入轴销、加装轴向定位挡板就能完成装配，不需要做二次加工。设计过程中特意将承载架的立板外侧做了平面加工，方便安装起重量限制器的传感部件，不需要额外焊接安装支座，避免焊接应力对立板结构强度的影响；滑轮的轮毂位置预留了润滑脂加注通道，日常维护时可以直接通过注油嘴向滑轮轴承加注润滑脂，不需要拆解滑轮组就能完成保养，降低现场维护的工作量。实际作业过程中，这套吊钩可以配合卸扣、吊装带、钢丝绳索具使用，既能直接钩挂带吊环的重型工件，也能通过索具连接多点吊装的异形构件，双滑轮组的结构能让起升过程中钢丝绳的线速度与钩体的升降速度保持稳定，

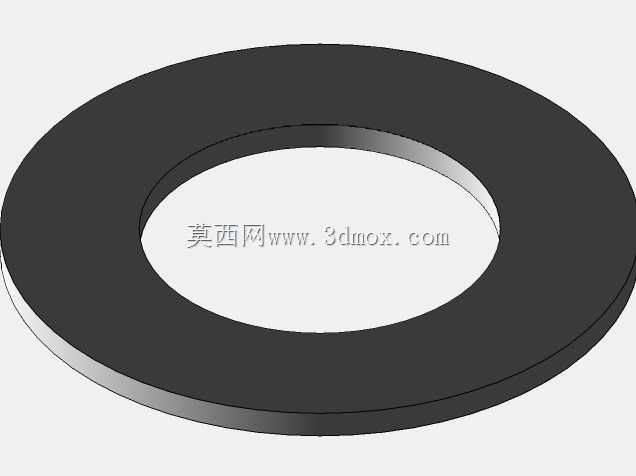

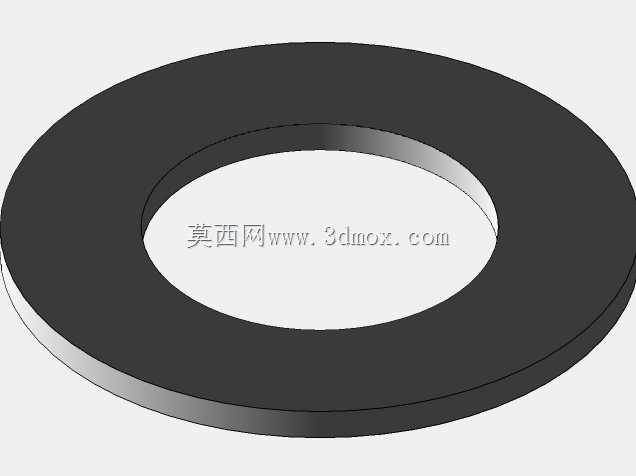

　　不会出现单滑轮结构容易出现的钢丝绳打转、钩体扭转的问题。在受力校核层面，钩体的危险截面位置做了圆弧过渡，避免应力集中，承载架的螺栓连接位置都加装了防松垫片，承受冲击载荷时不会出现连接松动的问题，滑轮的边缘做了倒角处理，穿绕钢丝绳时不会刮伤钢丝绳的外层钢丝，整套结构的所有棱角位置都做了钝边处理，现场作业人员挂摘索具时不会被锋利边缘划伤。考虑到露天作业的使用场景，所有外露的金属面都预留了涂装厚度的加工余量，装配完成后可以喷涂防锈漆与警示色漆，适应港口、工地这类高湿度、多粉尘的作业环境，钩体的承载面做了表面淬火处理，长期与吊索具摩擦也不会出现明显的凹陷、磨损，延长整套吊具的更换周期。
