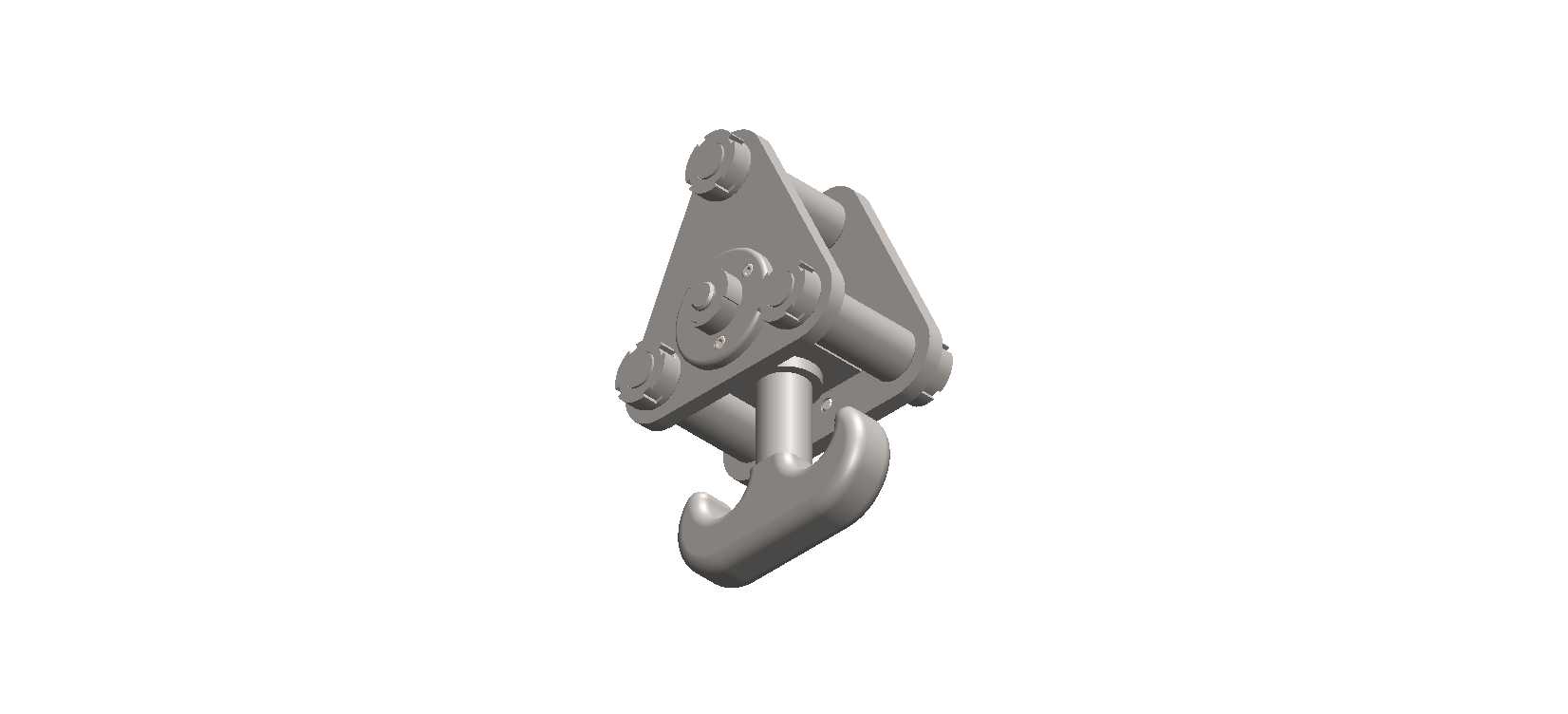

起重作业用三角座式重载吊钩组件结构

　　在车间重型工件转运、港口散杂货吊装、基建现场构件就位这类需要垂直起升+水平移位的作业场景里，吊钩组件是直接连接起升钢丝绳与被吊载荷的核心受力部件，这套三角座式吊钩的结构设计，完全围绕重载工况下的受力可靠性、动作灵活性做了针对性布局。从安装边界来看，上部三角连接座的三个铰接孔位，是直接匹配起重小车下方的起升滑轮组架或者动滑轮组吊耳的，三个铰接点呈等边三角分布，相比单吊点连接结构，能把起升过程中产生的偏摆力矩均匀分散到三个连接销轴上，避免单销轴受集中剪切力出现断裂风险，连接座的板厚是按照额定起重量下的1.8倍安全系数做的等强度设计，板件边缘做了R5的倒圆角处理，既消除了应力集中点，也能避免安装维护时割伤作业人员。

　　吊钩本体与上部连接座之间的铰接轴，采用了带自润滑衬套的转动结构，在起吊过程中如果被吊工件需要调整就位角度，吊钩可以绕铰接轴做360度水平回转，不会因为工件扭转带动钢丝绳打扭，降低钢丝绳的疲劳损耗。钩头部分采用了标准的锻造吊钩截面轮廓，钩尖处做了防脱挡边的安装位，现场使用时可以直接加装弹簧式防脱棘爪，防止吊装过程中吊索具从钩口滑脱，钩身的曲率半径是按照吊索具最小弯曲半径要求设计的，当使用钢丝绳吊带或者吊装链条挂接时，不会因为钩身曲率过小导致吊索具出现弯折断丝、链节卡滞的问题。上部三角座的侧面布置了多个锁紧螺栓孔，这些孔位一方面是用来固定铰接轴的端盖，防止销轴在作业过程中轴向窜动脱出，另一方面也可以根据现场作业需求，

　　加装配重块或者行程触发撞块，匹配起升高度限位器的触发要求。从实际使用的功能特性来看，这套吊钩组件没有多余的冗余结构，所有外露的转动部位都预留了润滑脂注油通道，日常维护时不需要拆解整个结构，直接通过注油嘴加注润滑脂就能保证铰接部位的转动灵活性，避免长期露天作业出现锈蚀卡滞。设计过程中特意将吊钩的重心与上部三角连接座的中心轴线做了重合校准，空载状态下吊钩可以自然保持垂直状态，不会出现侧偏歪斜，起吊时挂接吊索具的操作更顺畅，也能避免起升瞬间因为重心偏移产生的载荷晃动。安装尺寸上，上部三个铰接孔的中心距、铰接轴的直径公差都按照通用起重小车的连接接口做了匹配，不需要额外做过渡转接板就能直接替换同吨位级别的原有吊钩组件，降低现场改造的工作量。

　　钩身的开口尺寸是按照常用吊装带、卸扣的连接尺寸设计的，能同时容纳两根额定载荷匹配的吊装带挂接，满足双点吊的作业需求，钩尾与铰接轴的连接部位做了加大的过渡圆角，把起吊时的拉力从钩身平顺传递到上部连接座，避免直角过渡产生的应力集中导致钩尾断裂。在露天作业场景下，整个结构的外露面都可以做镀锌或者喷塑防腐处理，铰接部位的衬套采用耐水耐尘的铜基石墨自润滑材质，不需要频繁维护也能适应港口、工地这类多尘多雨的作业环境，相比传统的单吊点吊钩结构，三角座式的连接形式在承受偏载时的抗变形能力更强，当被吊工件重心不在吊钩正下方时，三个铰接点可以同步承受偏载力矩，不会出现单销轴过载变形的问题，大幅提升重载吊装作业的安全冗余。
