乘用车五辐星形铝合金轮毂结构设计

　　日常做底盘行走部件设计时，轮毂是兼顾承载、外观与动平衡性能的核心零件，这款五辐星形结构的轮毂，主要面向家用紧凑型乘用车的改装与配套场景，适配16-17英寸轮辋规格的常规家用车型，可覆盖多数A级、A+级轿车及小型SUV的装配需求。从实际装车场景来看，这类轮毂需要同时满足静态承载、高速旋转动平衡、制动系统避让、轮胎装配密封这几个核心硬性要求，设计阶段首先要确认的就是安装边界：PCD节圆直径匹配常规5孔乘用车的100/114.3mm通用规格，中心孔直径预留54.1-67.1mm的适配范围，可通过中心孔套环适配不同车型的轴头尺寸，安装面的偏距ET值控制在35-42mm区间，保证装车后轮距变化在原厂允许的±5mm范围内，不会出现翼子板刮蹭、转向拉杆干涉的问题。

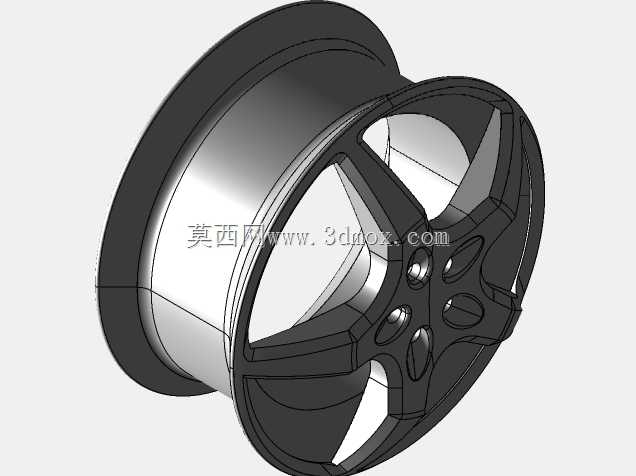

　　结构设计上采用五辐星形的辐条布局，并非单纯为了外观造型，五辐结构相比多辐设计能在同等重量下获得更高的径向支撑刚度，每根辐条的截面做了变厚度过渡处理，靠近轮辋的位置厚度收窄，靠近中心安装盘的位置逐步加厚，既可以分散路面冲击带来的应力集中，也能给内侧的制动卡钳预留足够的避让空间——常规单活塞浮动卡钳、甚至大四活塞改装卡钳都能在辐条间隙内完成安装，不会出现转向时卡钳与辐条剐蹭的问题。辐条表面的椭圆型减重孔并非装饰结构，每个孔的位置都经过应力仿真校核，避开了辐条的主应力传递路径，单孔可减少约35g的无效重量，五个孔配合辐条背面的偷轻槽设计，整体轮辋重量比同尺寸铸铁轮毂轻40%左右，能有效降低簧下质量，提升悬挂的响应速度。

　　轮辋部分采用常规的J型轮缘结构，胎圈座的角度严格匹配子午线轮胎的15°密封锥面，轮辋槽的深度足够支持低扁平比轮胎的拆装，不会出现装胎时刮伤胎唇的问题。轮辋与辐条的连接位置做了大圆角过渡，避免焊接（或铸造一体成型）位置的应力集中，针对日常行驶中可能遇到的路肩冲击，轮缘位置做了加厚处理，厚度比常规民用轮毂高1.2mm，低速蹭路肩时不容易出现轮缘变形漏气的问题。中心安装盘的接触面加工有0.1mm的凸台平面度公差，保证装车时轮毂与轴头完全贴合，不会出现高速行驶时的方向盘抖动问题，螺栓孔的位置度公差控制在0.05mm以内，配合锥面螺栓的自定心作用，可保证整车动平衡量控制在5g·cm以内，满足120km/h高速行驶的稳定性要求。

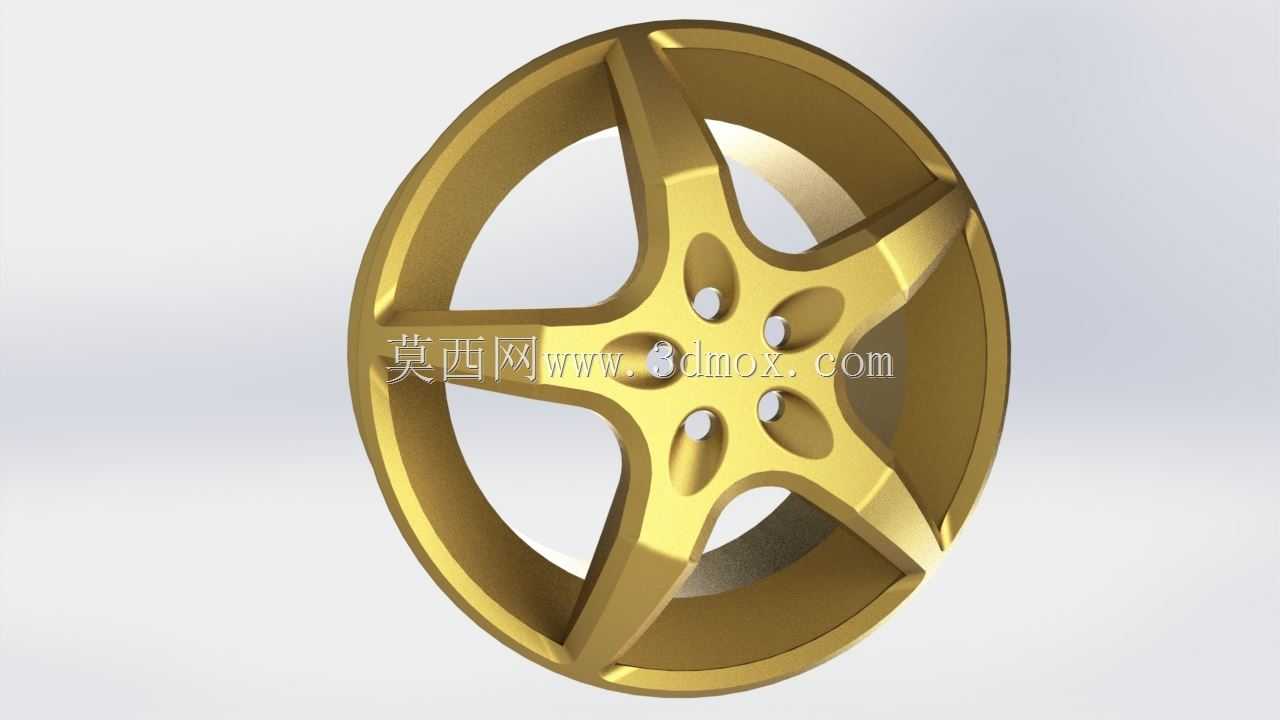

　　从实际使用场景出发，这款轮毂的散热性能也做了针对性优化，五辐之间的大间隙可以让行驶中的气流直接冲刷制动盘表面，相比密辐式轮毂，制动盘的连续制动温度可降低15%-20%，长距离下坡制动时能减少制动热衰减的概率。表面处理预留了烤漆、电镀、抛光等多种工艺的实现空间，图中展示的金色金属质感外观，就是通过亮面烤漆加透明清漆的工艺实现，既可以满足车主的外观改装需求，也能在日常行驶中抵御路面砂石的冲击、雨水的腐蚀，正常使用3-5年不会出现明显的漆面脱落问题。设计过程中也充分考虑了后期的动平衡配重安装，轮辋内侧预留了平衡块的粘贴位置，不会因为辐条造型导致平衡块无法粘贴、或者粘贴后容易脱落的问题，同时轮辋边缘的气门嘴孔位置做了加厚处理，适配常规的橡胶气门嘴与金属防爆气门嘴，满足不同用户的选装需求。
