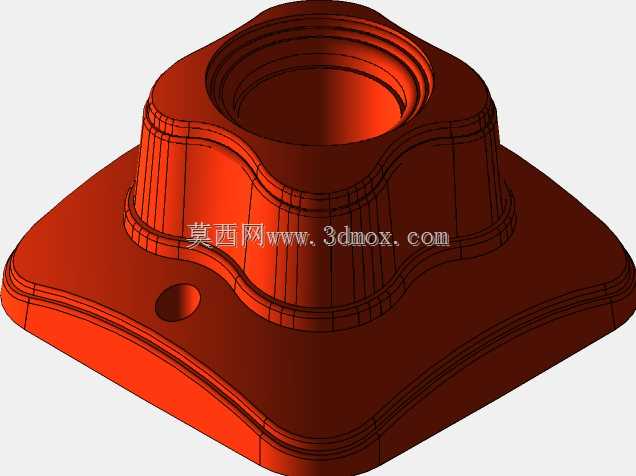

紧凑型荧光灯配套固定安装支座结构

　　这款CFL固定管支架主要应用于紧凑型荧光灯的安装固定场景，在商用照明吊顶安装、工业设备局部照明配套、办公区域格栅灯组集成等工况中承担核心连接定位作用，区别于常规平板式灯座，该结构将灯体承托、管线穿接、安装定位三个功能整合为一体，减少了照明装配环节的零件数量，降低现场安装的对位难度。从实际使用逻辑出发，支架上部的带内螺纹筒状结构是与CFL灯体尾部直接配合的部位，螺纹段的长度经过匹配设计，既保证灯体旋入后有足够的咬合深度，不会因长期使用出现松动脱落，又预留了足够的内部空腔容纳灯尾的接线端子与导线余量，避免导线被挤压破损造成绝缘失效。筒身外侧的波浪形过渡结构并非装饰性设计，一方面是增加筒身与底座连接区域的结构强度，

　　当灯体受到侧向触碰或者震动载荷时，波浪形的加强筋结构可以分散应力，避免直角连接处出现应力断裂，另一方面该曲面结构可以适配配套的灯罩卡扣，无需额外增加卡扣固定位就能实现灯罩的快速卡装。下部的方形安装底座设置了沉头安装孔位，安装时螺丝可以完全沉入底座平面内，不会出现凸起干涉灯体与支架贴合的问题，底座边缘做了小弧度的圆角处理，避免安装作业时尖锐边角划伤操作人员，同时底座与安装面接触的区域做了微幅的平面度公差控制，保证安装后支架不会出现歪斜，确保灯体照射角度符合设计要求。设计过程中优先考虑了注塑成型的工艺可行性，整体结构没有出现倒扣或者无法直接脱模的区域，筒身的壁厚从上部到下部做了渐变处理，避免注塑成型时出现壁厚不均导致的缩痕、气泡缺陷，

　　底座与筒身连接的过渡区域做了圆角顺滑处理，减少注塑时的料流阻力，降低成型缺陷率。从安装边界来看，该支架的方形底座尺寸适配常规的86型接线盒安装孔距，可以直接替换原有传统灯座进行升级改造，不需要在安装面重新打孔，适配性较强；上部筒身的内螺纹规格匹配主流CFL灯管的尾部螺纹尺寸，不需要额外加工转接头就能直接装配。在管线排布方面，筒身内部的空腔与底座的穿线孔位同轴对齐，导线可以从安装面的接线盒直接穿入筒身内部与灯体连接，走线路径完全隐藏在支架内部，既提升了外观整洁度，又能避免导线暴露在外界环境中被灰尘、水汽侵蚀，延长接线部分的使用寿命。针对不同使用场景的载荷需求，该结构的壁厚设置兼顾了强度与材料成本，

　　日常使用中承受常规CFL灯体的重量完全足够，即使在有小幅震动的设备配套场景下，结构的抗疲劳性能也能满足长期使用要求，不会出现连接处开裂的问题。支架侧面预留的小孔位是接地接线柱的安装位，针对金属外壳的灯具配套场景，可以直接将接地线固定在该位置，满足电气安全规范要求，不需要额外在支架上钻孔加工，减少现场施工的工作量。
