工业电气连接用双针接插件结构设计

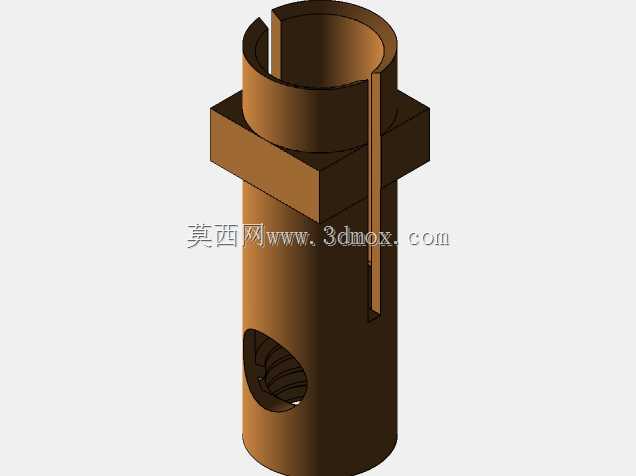

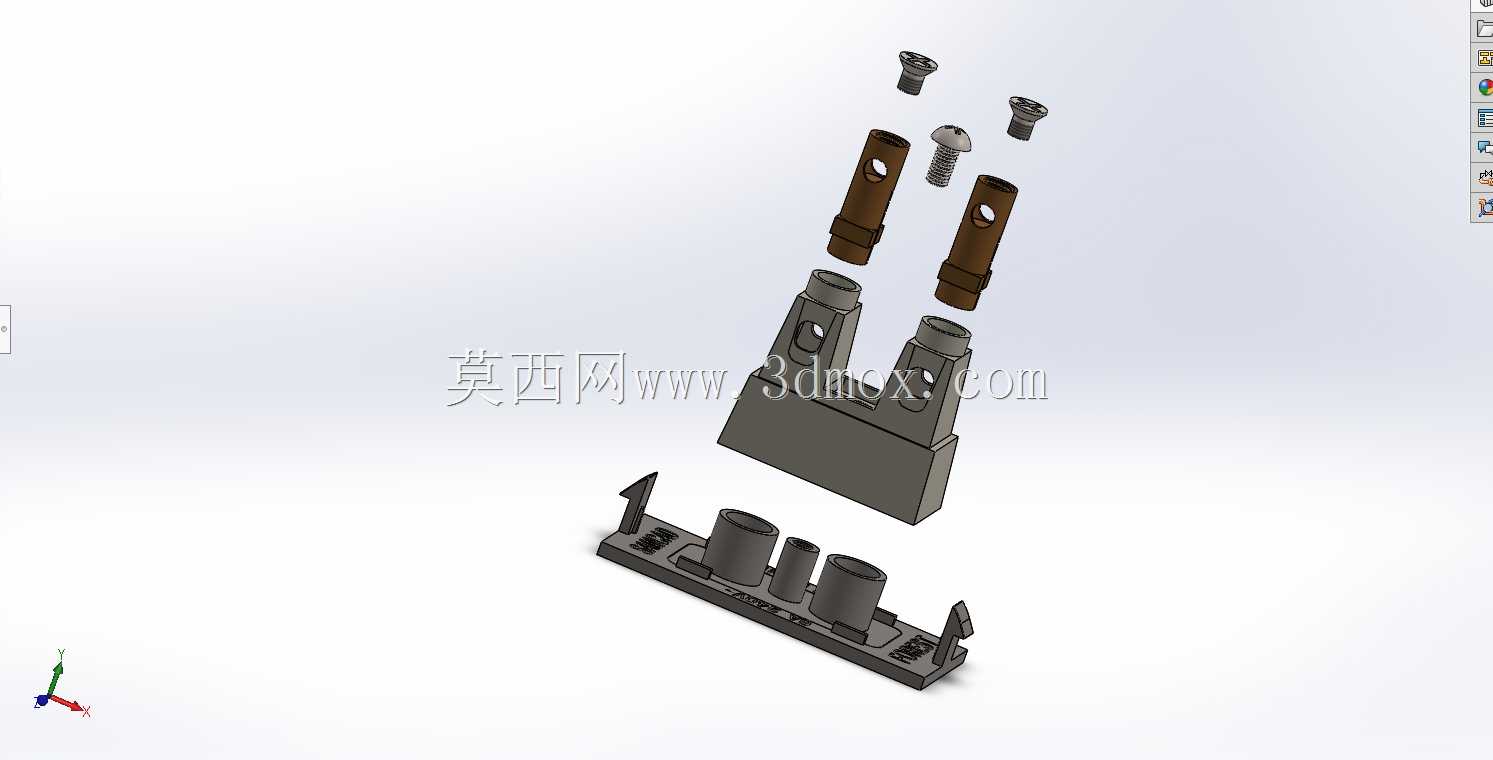

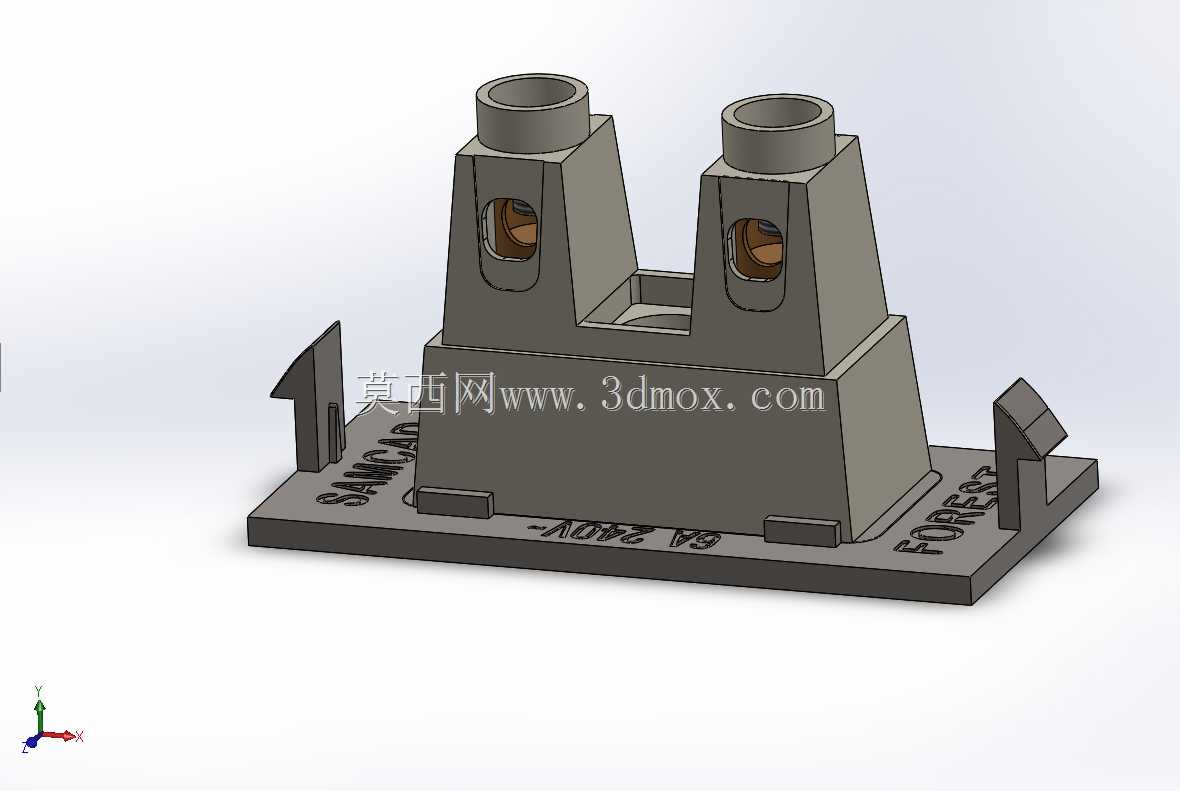

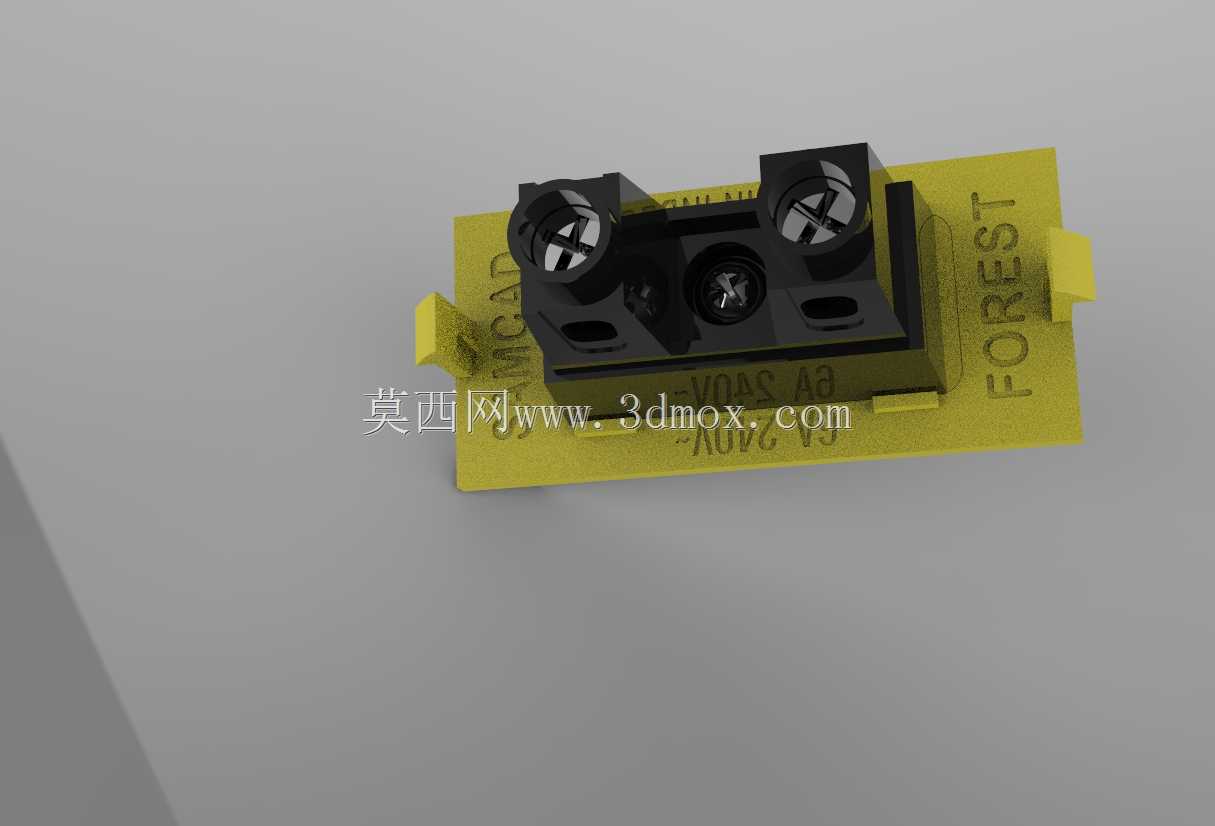

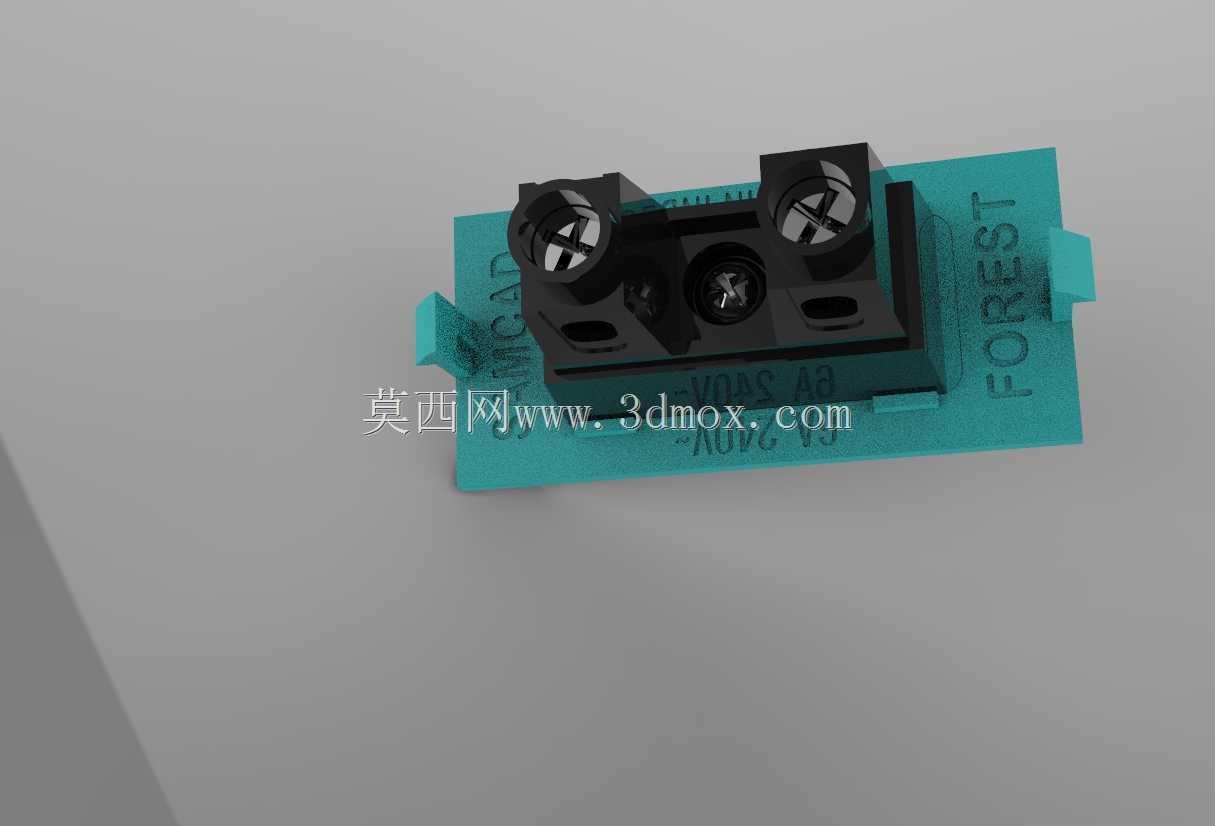

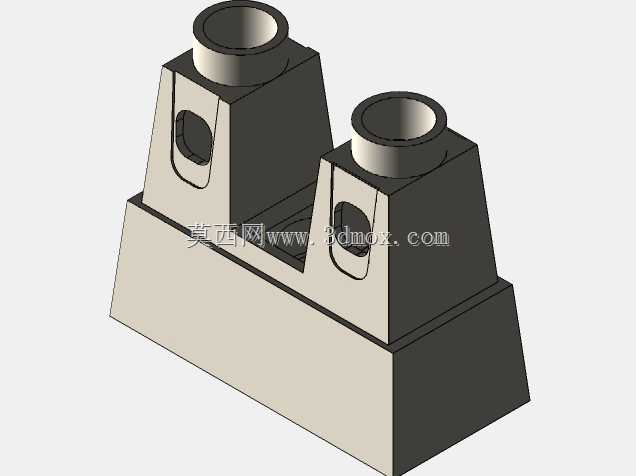

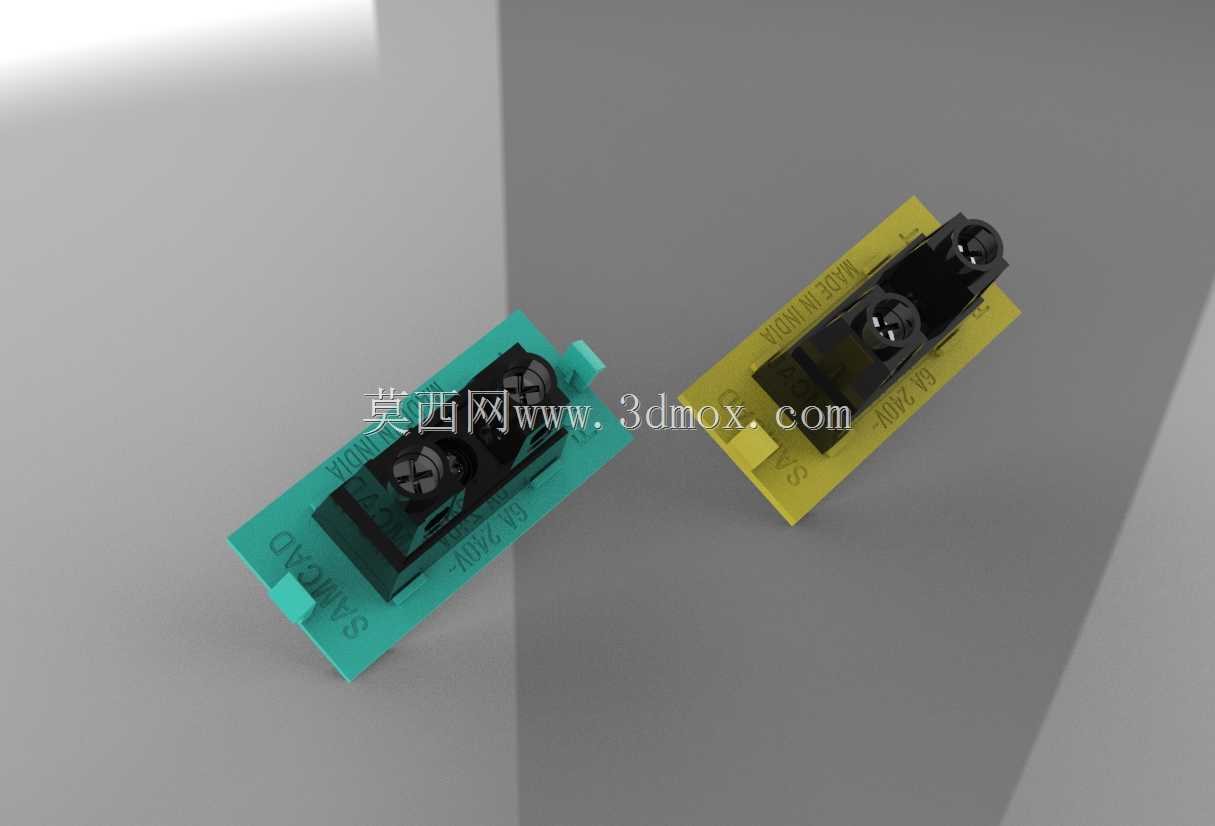

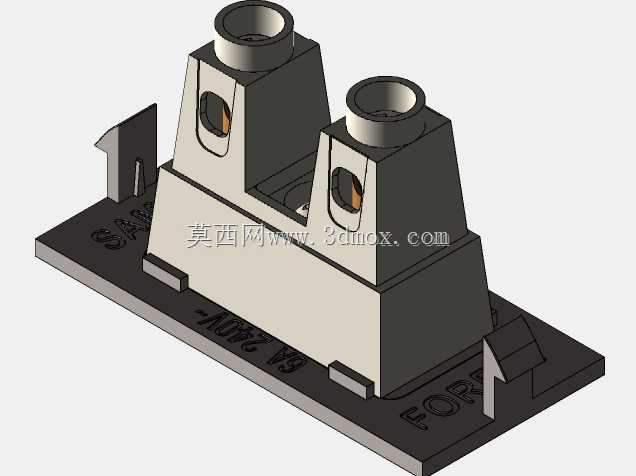

　　在低压电气控制、小型机电设备内部布线场景中，这类双针接插结构是实现可拆卸式电源连接的核心部件，日常接触的桌面小型工控模块、台式测试仪器、民用小功率电器的内部电源接驳位，都能见到同结构接插件的应用，它替代了传统焊线式固定连接，让设备后期维护、模块更换的效率提升60%以上，不需要反复拆焊接线端子，仅通过插拔动作就能完成电路的通断切换。从结构拆解来看，整套组件包含基座固定座、两个铜质导电插套、配套锁紧螺丝、插针端固定支架四个核心部分，导电部分采用紫铜基材加工，表面做镀镍防氧化处理，避免长期使用后接触电阻升高引发的接头发热问题，插套侧壁开有定位缺口，和基座上的凸台过盈配合，压装后不会出现插套跟转、轴向窜动的问题，

　　配套的锁紧螺丝为M2规格内六角紧定螺钉，导线插入插套尾部的接线孔后，拧紧螺丝就能完成导线的压接固定，相比螺丝直接压接导线的结构，铜插套的包裹式压接能避免导线丝被螺丝切断，适配0.5-1.5平方毫米的多股铜芯软线，满足10A以内的额定载流需求。设计过程中首先要考虑的是插合后的对位精度，插针端的两个圆柱插针中心距和基座端两个插套的中心距公差控制在±0.05mm以内，插针端部做15度导向倒角，插套入口做扩口导向，即使存在小幅安装偏差，也能顺利完成插合，不会出现插针顶弯、插套变形的问题。基座部分采用阻燃PA66材质注塑成型，耐温等级达到V0级，即使接头处出现短时过载升温，也不会出现基座融化、引燃周边线材的风险，

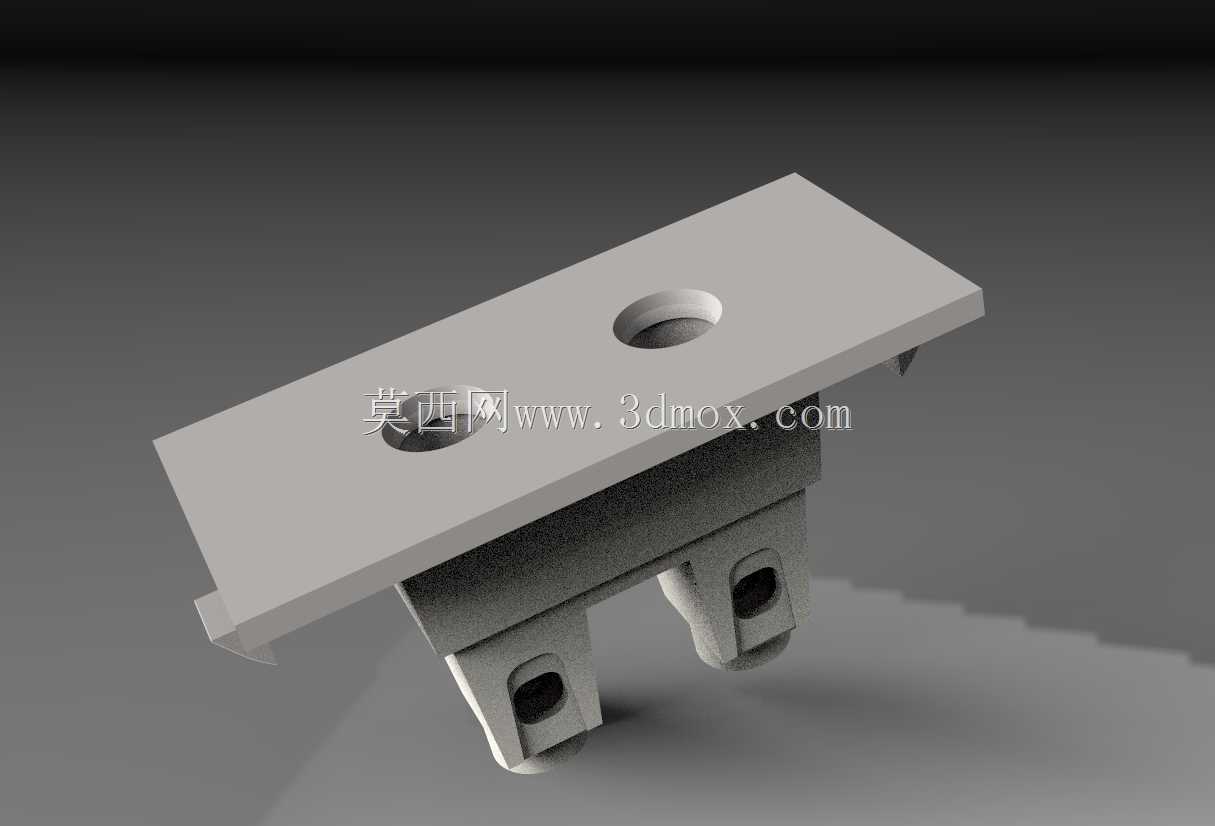

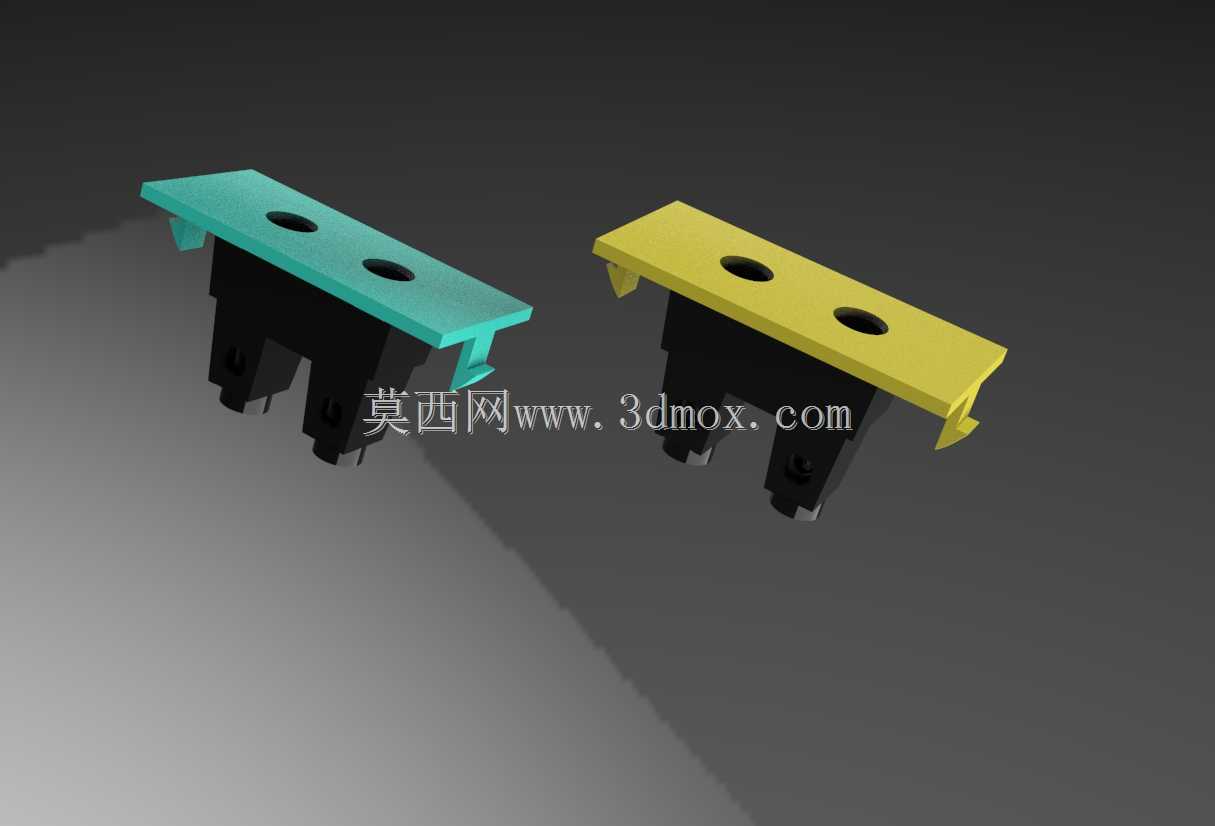

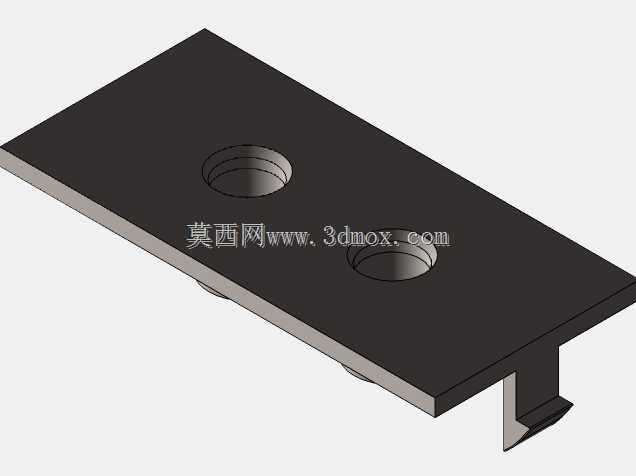

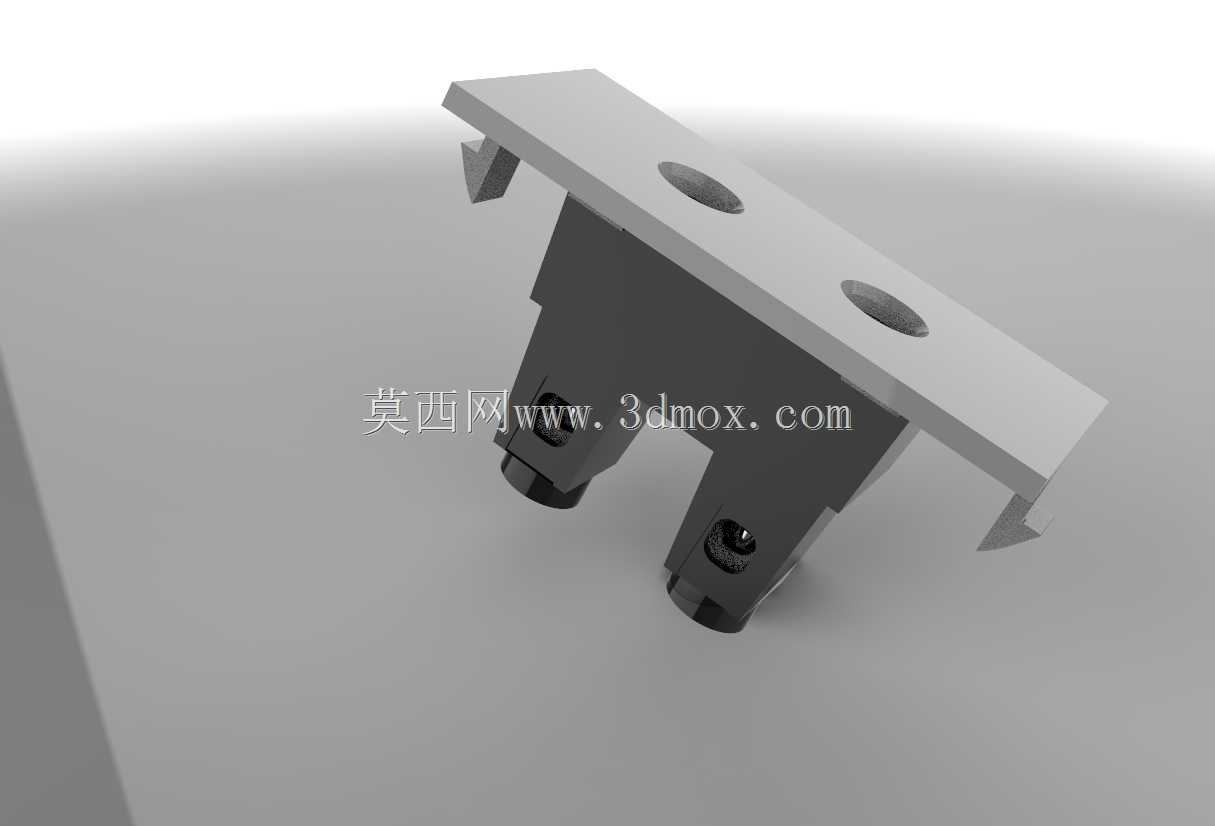

　　基座底部设计了两个带卡扣的安装脚，适配1.2-1.5mm厚度的设备钣金面板，安装时直接将基座卡入面板开好的对应方孔即可，不需要额外打螺丝固定，安装效率远高于传统螺丝固定的插座结构，安装后基座和面板的贴合间隙控制在0.2mm以内，不会出现晃动、松脱的问题。插针端的固定支架同样采用阻燃工程塑料材质，两个插针和支架注塑为一体，插针尾部预留接线位，和设备内部的电源输出端直接连接，插合到位后，插针和插套的接触长度不小于8mm，保证足够的接触面积，降低接触电阻，避免长期通流后出现接头发热氧化的问题。整套结构的外形尺寸控制在长32mm、宽18mm、总插合高度24mm的范围内，不会占用过多设备内部的布线空间，适配小型化电气设备的紧凑安装需求，

　　安装时需要在面板上开设28mm*14mm的安装方孔，孔位公差控制在±0.1mm即可顺利完成基座的卡装，插合后的插拔力控制在15-25N之间，既不会因为插拔力过松导致接触不良、意外松脱，也不会因为插拔力过大导致用户操作困难、插拔时扯动内部接线。在实际选型应用中，这类双针接插件主要用于交流220V以下、直流36V以下的低压电路连接，不能用于强电高压回路，使用时需要注意导线压接必须完全插入插套尾部的接线孔，避免铜丝外露引发短路风险，锁紧螺丝的拧紧扭矩控制在0.2N·m左右，扭矩过大会导致螺丝滑牙、插套变形，扭矩过小则会导致导线压接不牢，出现接触不良的问题。从结构可靠性角度看，整套结构的插拔寿命不低于1000次，完全满足设备全生命周期内的维护插拔需求，铜质导电件的防氧化处理能保证在常规工业环境下5年以上的使用寿命，不会出现接触电阻超标的问题，阻燃材质的基座也能满足电气设备的安全认证要求，不需要额外增加绝缘防护结构。
