三叶吸顶吊扇整机结构设计方案

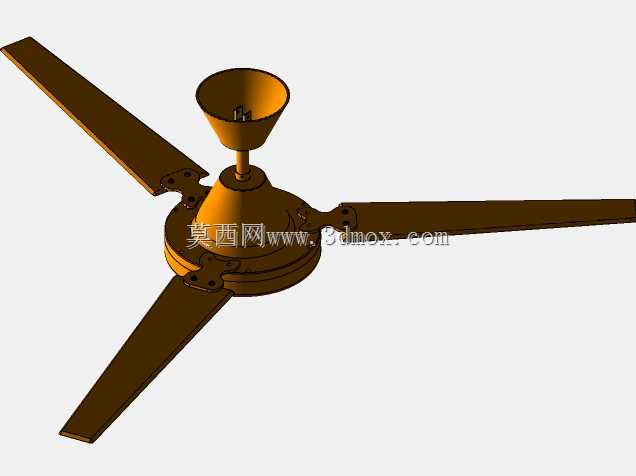

　　日常做结构设计时，这类三叶吊扇的建模往往容易被新手忽略细节，觉得就是几个叶片加个电机壳拼起来就行，真到落地生产或者做安装适配的时候，才会发现各个部件的配合边界、安装预留空间全是要抠的细节。先从实际应用场景说，这类吊扇主要适配层高2.6米到3.2米的常规室内空间，不管是普通住宅的客厅、餐厅，还是小型商铺、办公区的开阔工位区，甚至是学校的普通教室，都能靠大直径的扫风范围实现低转速下的全域空气循环，相比落地扇、台扇不占地面摆放空间，送风没有直吹的生硬感，长时间开启的体感舒适度更高。

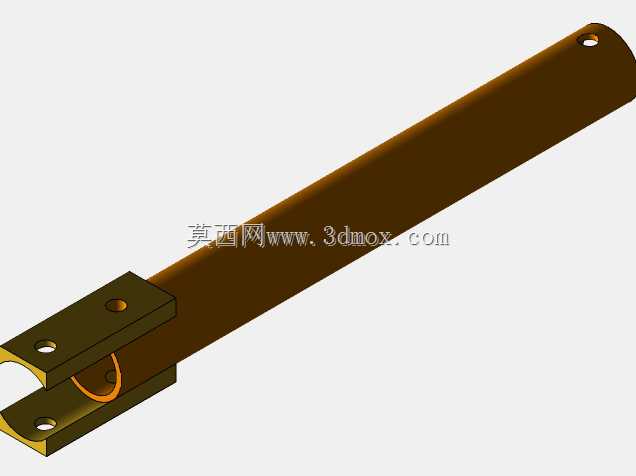

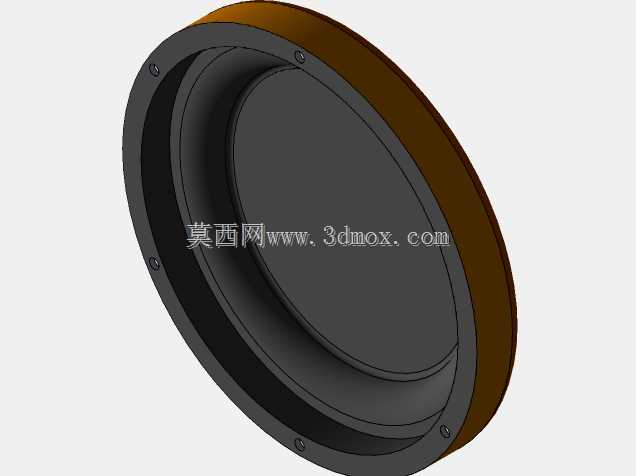

　　从功能特性拆解来看，整套部件包含顶部的吸顶固定座、中间的动力承载主机壳、三片等角度分布的扇叶，还有连接固定座与主机的悬吊衔接段。顶部吸顶座是直接和建筑顶面的预埋膨胀螺栓对接的部件，设计时要预留足够的螺栓穿装孔位，孔位间距要匹配常规民用建筑的电气预埋底盒尺寸，避免现场安装时重新打孔破坏顶面布线。悬吊衔接段的长度要控制在合理范围，既要保证扇叶转动时和顶面留有足够的进风间隙，又不能让整机吊高过低，避免人员抬手误碰转动的扇叶，常规设计里这个间隙要留到20厘米以上，保证进风顺畅不产生紊流噪音。

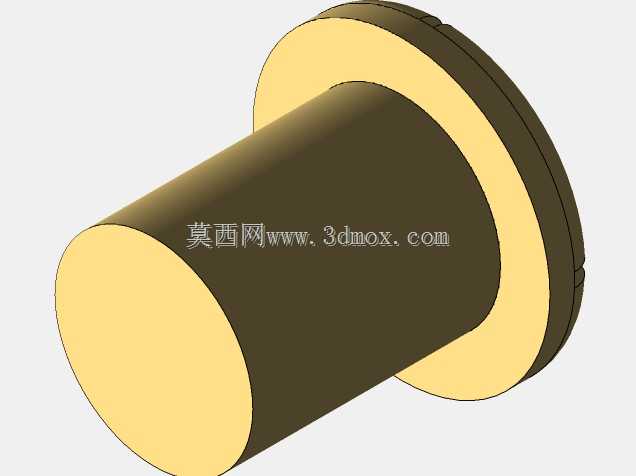

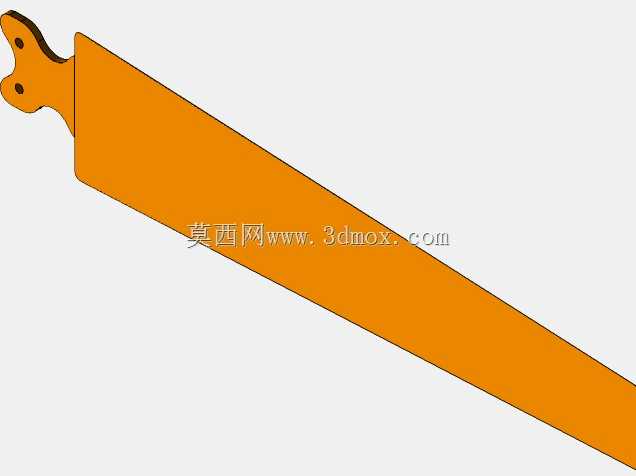

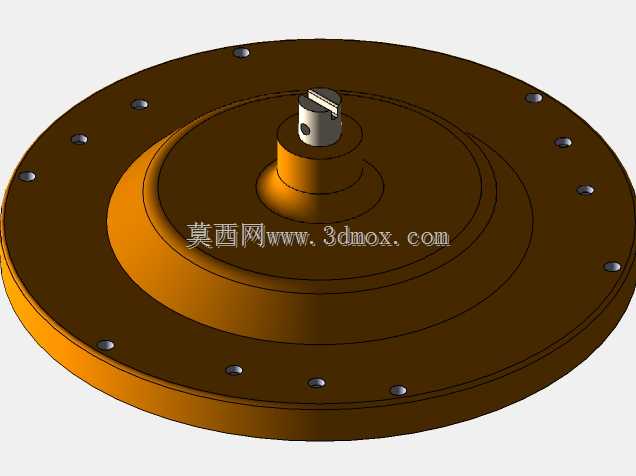

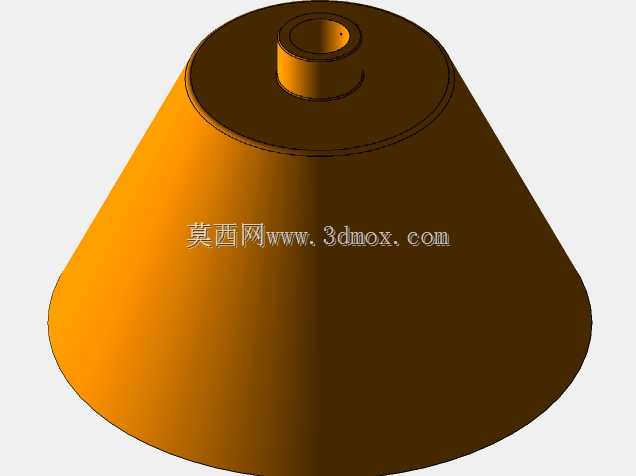

　　主机壳部分是承载动力组件的核心结构，内部要预留电机安装位、走线空腔，壳体的拼接缝隙要做错位挡边设计，避免长期使用过程中积灰、凝露滴入内部影响电气安全。三片扇叶采用等120度圆周分布的安装方式，每个叶片和主机壳的连接位都设计了独立的安装耳片，耳片上预留对称的紧固孔位，装配时可以通过孔位的微调修正叶片的角度一致性，避免转动时出现动平衡偏差导致的整机晃动。扇叶的翼型截面不是等厚的平板结构，而是做了渐变的扭角设计，从叶根到叶尖的安装角逐步减小，这样转动时不同半径位置的线速度差异下，能保证整个扫风面的出风均匀度，不会出现叶尖风速过高、叶根位置无风的断层问题。

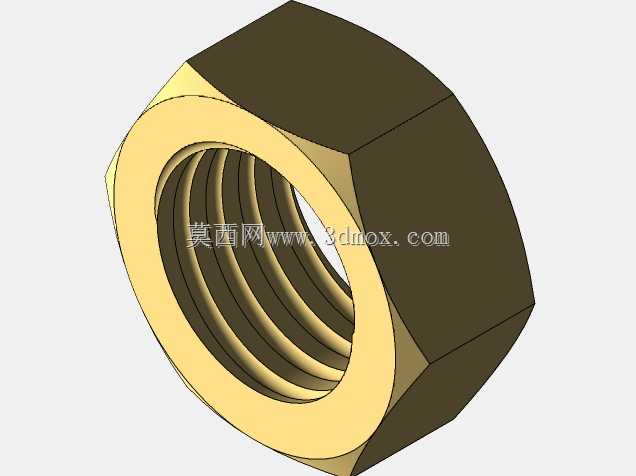

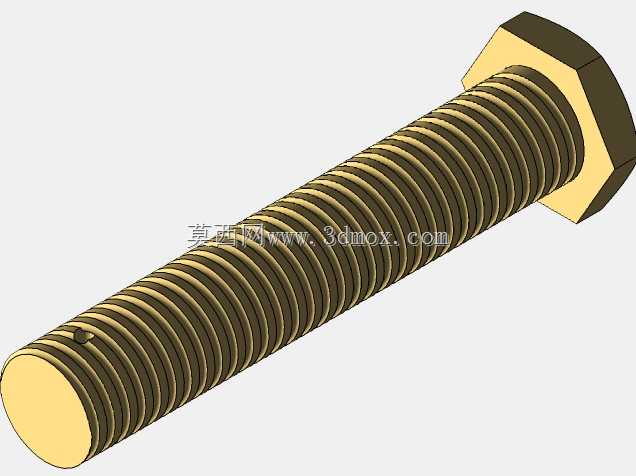

　　做建模设计的时候，首先要确定整机的核心安装边界，比如扇叶展开后的最大回转直径，常规家用款控制在1.2米到1.4米之间，这个尺寸下适配15到25平米的空间刚好，不会因为直径太小导致覆盖范围不足，也不会因为直径过大让小空间里的风感太硬。然后要核对各个连接部件的配合公差，比如扇叶安装耳片和主机壳连接位的贴合面要做平面度约束，紧固孔的位置度公差要控制在0.2毫米以内，避免装配时出现螺栓强行穿装产生的内应力，长期运转后应力释放导致叶片变形。顶部吸顶座的内腔要预留接线端子的放置空间，进线口要做护线套的安装位，避免电线和金属壳体的锐边摩擦破坏绝缘层。

　　实际选型适配的时候，还要考虑不同安装场景的承重要求，整个悬吊结构的总承重安全系数要做到5倍以上，也就是悬吊部件的额定承载力要达到整机重量的5倍，避免长期使用后连接件疲劳松脱。扇叶的边缘要做倒圆角处理，不能有锐边，哪怕是安装过程中人员误触也不会造成割伤。主机壳的下部可以预留灯具安装的扩展位，方便后续衍生带照明功能的吊扇款式，不用重新开模做主体结构，能大幅降低衍生产品的开发成本。另外建模时要把所有部件的装配干涉提前排查，比如悬吊段和吸顶座的转动余量、扇叶转动时和主机壳的间隙、接线时电线的弯折半径，这些细节在三维装配环境里做干涉检查就能提前规避，不用等到做手板的时候才发现问题返工。很多新手做这类模型的时候只做外观曲面，忽略了内部的安装筋位、走线空间、紧固件的避让位置，导致模型看起来外观完整，实际根本没法指导生产，真正能用的结构模型，是每一个壁厚、每一个安装孔、每一处加强筋都对应实际生产的工艺要求，比如壳体的壁厚要均匀，控制在2毫米到2.5毫米之间，适合注塑成型的工艺要求，筋位的厚度不超过壁厚的三分之二，避免注塑时出现表面缩痕，扇叶和主机连接的位置要做加强筋，抵消扇叶转动时产生的离心力拉扯，避免长期运转后连接位开裂。
