纤维复合材料压制成型工装结构设计

　　在复合材料小批量试制与实验室材料性能验证场景中，这类压制成型工装的应用占比正逐年提升，尤其是针对短切纤维、连续纤维增强热固/热塑性复合材料的样件制备环节，相比大型量产模压设备配套的重型模具，这类轻量化试验级压模的适配性更强，不需要占用大吨位压机的固定工位，配合普通压力加载设备就能完成样件压制，很多高校材料实验室、复合材料研发部门的小批量测试样件制备，都会优先选用这类结构紧凑的压模结构。

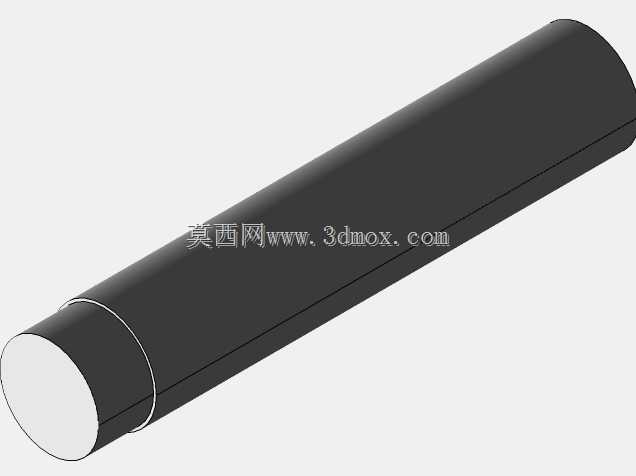

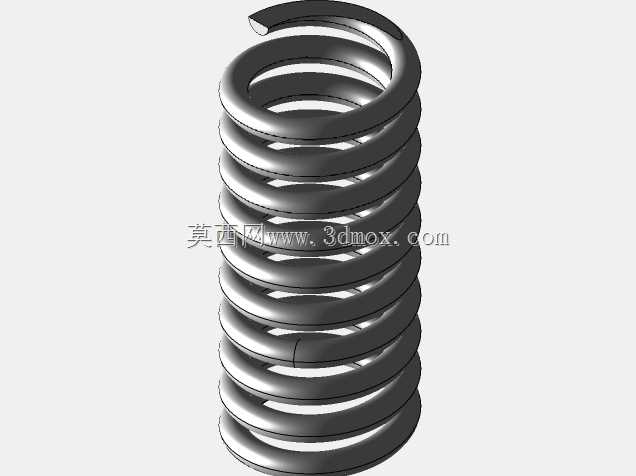

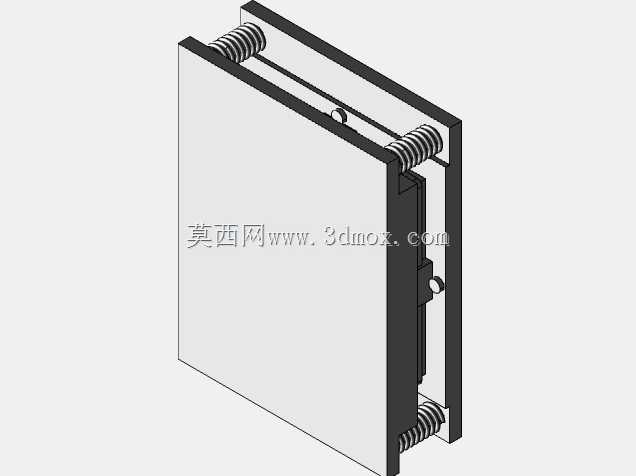

　　这套压模的核心功能是实现固定厚度的纤维增强复合材料压制成型，同时兼顾成型后样件的快速脱模与模具复位，从结构上看，模具采用双侧导向的框架式结构，上下模的滑动配合面做了平行度公差约束，避免加压过程中出现模腔偏移导致的样件厚度不均问题。模腔的成型区域预留了3mm的标准厚度限位，不需要额外设置厚度调整垫块，当加载压力达到设计阈值时，上下模的贴合面完全闭合，即可得到厚度一致的压缩纤维复合样件，压制完成后卸载载荷，布置在模具侧边的螺旋压缩弹簧会自动推动上下模分离，不需要额外撬动模具就能取出成型样件，大幅降低试验过程中的操作辅助时间。

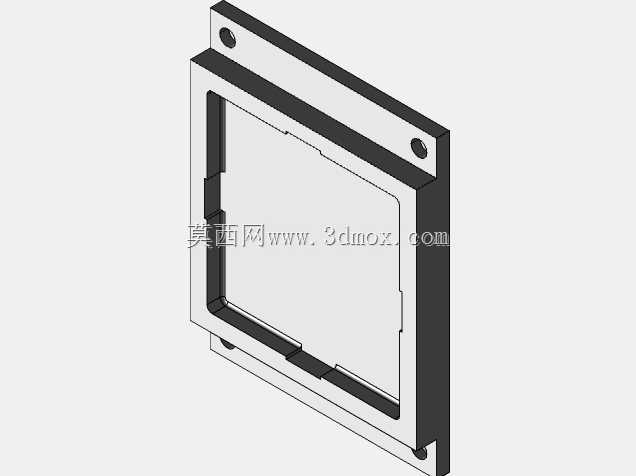

　　设计这套模具的时候，首先要考虑的是模架的刚性匹配，因为纤维复合材料压制过程中，树脂流动阶段会产生较大的模腔压力，如果模架刚性不足，加压过程中框架出现挠曲变形，会直接导致成型样件的平面度超差，无法满足后续材料拉伸、弯曲性能测试的样件尺寸要求，所以模架的侧板采用整体式钢板切割加工，导向部位的配合间隙控制在0.02mm以内，既保证滑动顺畅，又避免加压过程中出现溢料问题。弹簧的选型是这套结构的设计重点，弹簧的预紧力需要匹配模具自重与开模阻力，既要保证卸载后能顺利将上模顶起至初始位置，又不能因为弹簧力过大导致合模过程中需要额外克服弹簧阻力，增加不必要的加载载荷，同时弹簧的布置位置避开了模腔的正投影区域，不会对加压过程的压力传递造成干扰。

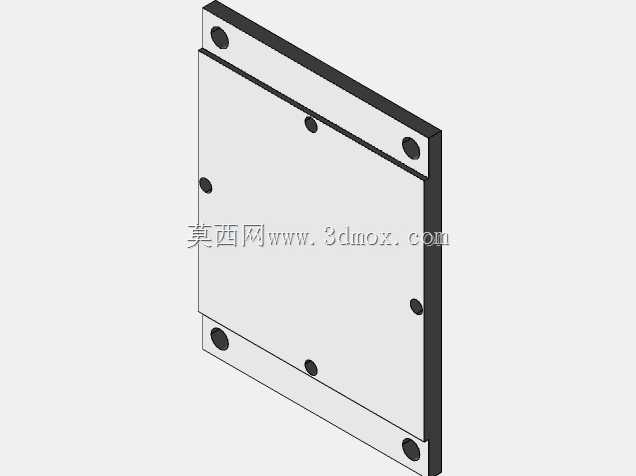

　　从安装边界来看，这套压模的整体外形为方正的板式结构，没有突出的外接部件，底部为平整的安装面，可以直接固定在普通压力试验机的工作台上，不需要设计专用的安装底座，模架的侧边预留了操作缺口，方便压制过程中观察树脂流动状态，也便于清理模腔边缘溢出的余料。模具的合模行程由弹簧的压缩量决定，最大开模距离可以满足3mm厚度样件的取出空间，不需要额外设置行程限位开关，配合压力试验机的行程控制就能完成整个压制流程。

　　在实际使用过程中，这类模具还可以根据测试需求更换不同厚度的限位垫块，实现不同厚度纤维复合样件的制备，模腔的成型面做了抛光处理，表面粗糙度达到Ra0.8，既可以减少脱模阻力，也能保证成型样件的表面质量，不需要额外打磨就能直接用于材料性能测试。相比传统的固定式压模，这种带弹簧自复位结构的设计，把开模、合模的辅助动作集成在模具自身结构上，不需要配套额外的脱模机构，整体结构简单，维护成本低，非常适合实验室小批量样件制备、复合材料成型工艺参数验证这类场景使用，在纤维复合材料的研发测试环节，这类工装的结构合理性直接影响样件制备的效率与测试数据的准确性，设计过程中需要重点关注导向精度、压力传递均匀性、复位可靠性这几个核心要点，才能保证模具长期使用的稳定性。
