这类脚踏操纵构件,核心应用场景覆盖各类需要手脚协同操作的工业设备、改装机车、工程机械操纵单元,区别于普通平面踏板,弯臂式结构的设计初衷,是适配安装面与踩踏面存在空间高度差、水平偏移的布局场景,避免操纵杆件与设备周边护板、走线、相邻操纵部件产生运动干涉。从实际使用逻辑来看,该构件的核心功能是将操作人员脚部的下压力传递至后端的操纵连杆或拉索,实现设备的档位切换、制动触发、动力接通等动作,相比手控操纵部件,脚踏构件可解放操作人员双手,适配需要双手持续完成物料扶持、方向把控、精度调整的作业场景,大幅降低长时间操作的疲劳度。

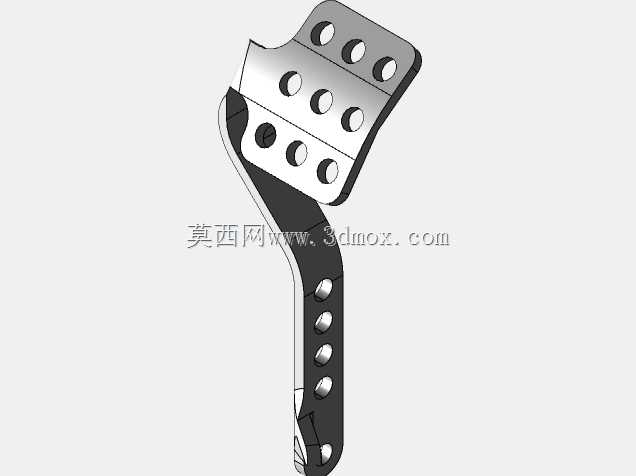

踏板踩踏面采用多孔式布局,并非单纯的减重设计,每个开孔的边缘都做了轻微的冲压翻边处理,当操作人员鞋底沾有切削液、油污、泥水时,开孔可及时排走踏板表面的液体,翻边结构可嵌入鞋底花纹间隙,避免踩踏过程中出现脚底打滑的情况,即便穿戴表面光滑的劳保胶鞋,也能保证足够的接触摩擦力,防止误触发或操纵失效。弯臂部分采用变截面冲压成型结构,靠近安装轴的位置截面厚度更大,可承受踩踏瞬间的冲击载荷,靠近踏板面的位置逐步过渡为等截面薄壁结构,在保证整体结构强度的前提下,尽可能降低构件自身重量,减少操纵过程的脚部负载,弯臂上分布的多个凹坑定位点,是装配过程中的工艺定位基准,同时也可作为不同安装位置的调节固定点,适配不同安装空间下的连接需求。

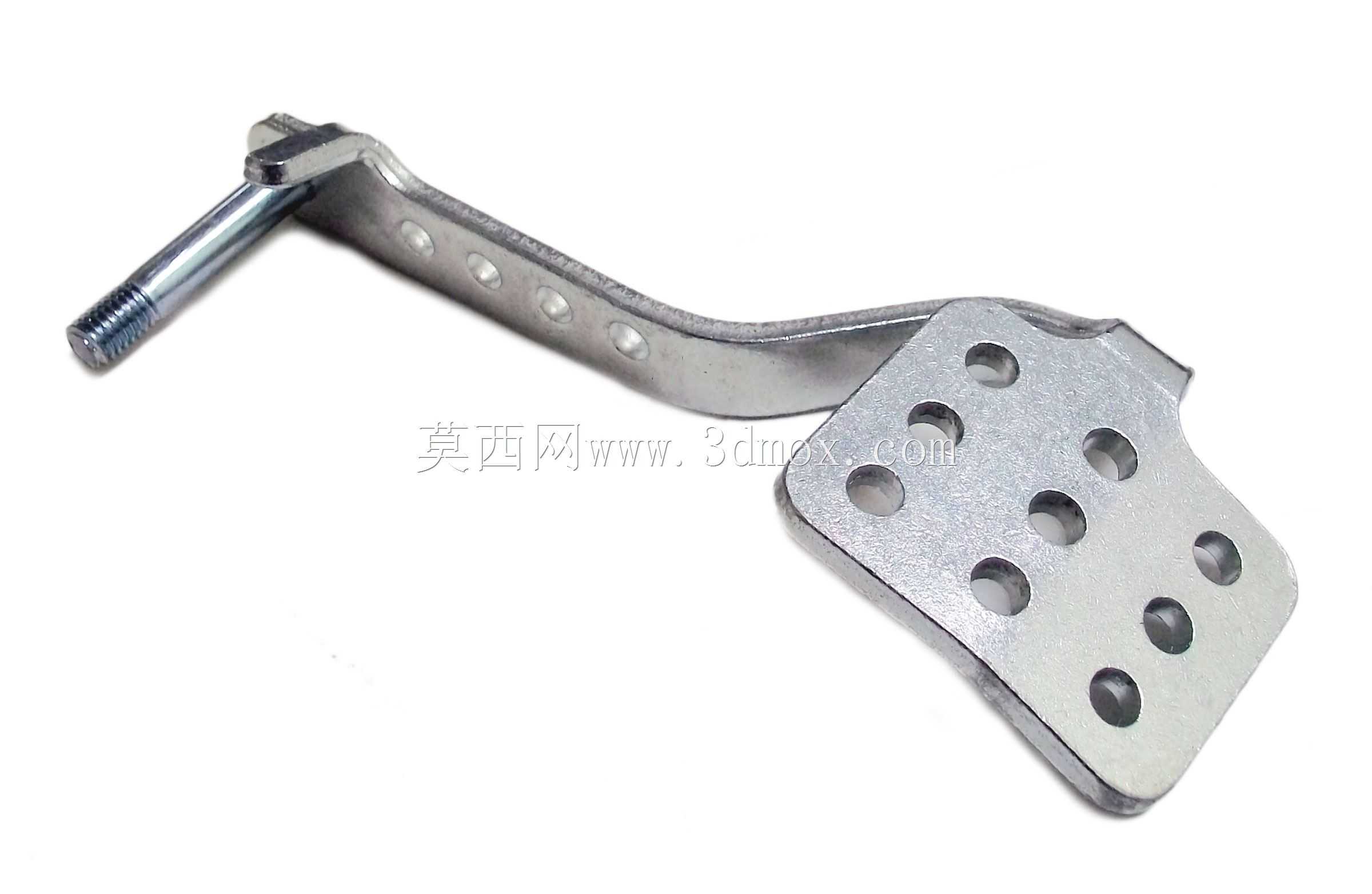

端部的带螺纹安装轴,是整个构件的旋转支点,轴径尺寸匹配通用的含油轴承或轴套安装公差,安装时轴端穿过设备支架的安装孔后,通过锁紧螺母固定轴向位置,保证踏板绕轴旋转的间隙控制在0.1mm以内,避免长期使用后出现旷量,导致操纵行程出现偏差。从安装边界来看,该构件的旋转运动包络需要在设计阶段提前校核,踏板处于初始抬起位置时,弯臂与周边结构的最小间隙不小于5mm,踩下至最大行程位置时,踏板边缘与设备底板、相邻踏板的间隙不小于10mm,防止运动过程中出现卡滞。
设计这类构件时,首先需要明确操纵行程与踩踏力的匹配关系,通常工业场景下的脚踏操纵力控制在80-150N区间,踩踏行程控制在30-60mm,过大会增加脚部操作幅度,过小则容易出现误触发。弯臂的折弯角度需要根据安装点与踩踏点的相对位置计算确定,保证操作人员自然坐姿下,脚跟着地时前脚掌刚好落在踏板中心区域,脚踝的活动角度处于舒适区间,避免长期操作造成脚踝劳损。踏板面的倾斜角度也做了针对性优化,初始状态下踏板面与水平面呈15度左右的夹角,完全踩下后踏板面接近水平,契合脚部踩踏过程中的自然运动轨迹,减少脚踝的扭转受力。
材质选用方面,该类构件通常采用冷轧钢板冲压成型,表面做镀锌或喷塑处理,应对车间潮湿、多油污的使用环境,避免长期使用出现锈蚀,影响旋转灵活性。安装轴部分采用中碳钢材质,与弯臂主体通过铆接或焊接方式固定,连接位置做加强筋处理,承受频繁踩踏带来的交变载荷,防止连接位置出现断裂失效。在实际设备选型适配时,除了核对安装轴的轴径、安装孔位尺寸,还需要确认踏板的最大承载力,通常这类踏板可承受不小于1000N的瞬时冲击载荷,满足重型设备操纵、紧急制动等场景的强度要求,不会因为操作人员快速重踩出现结构变形。
