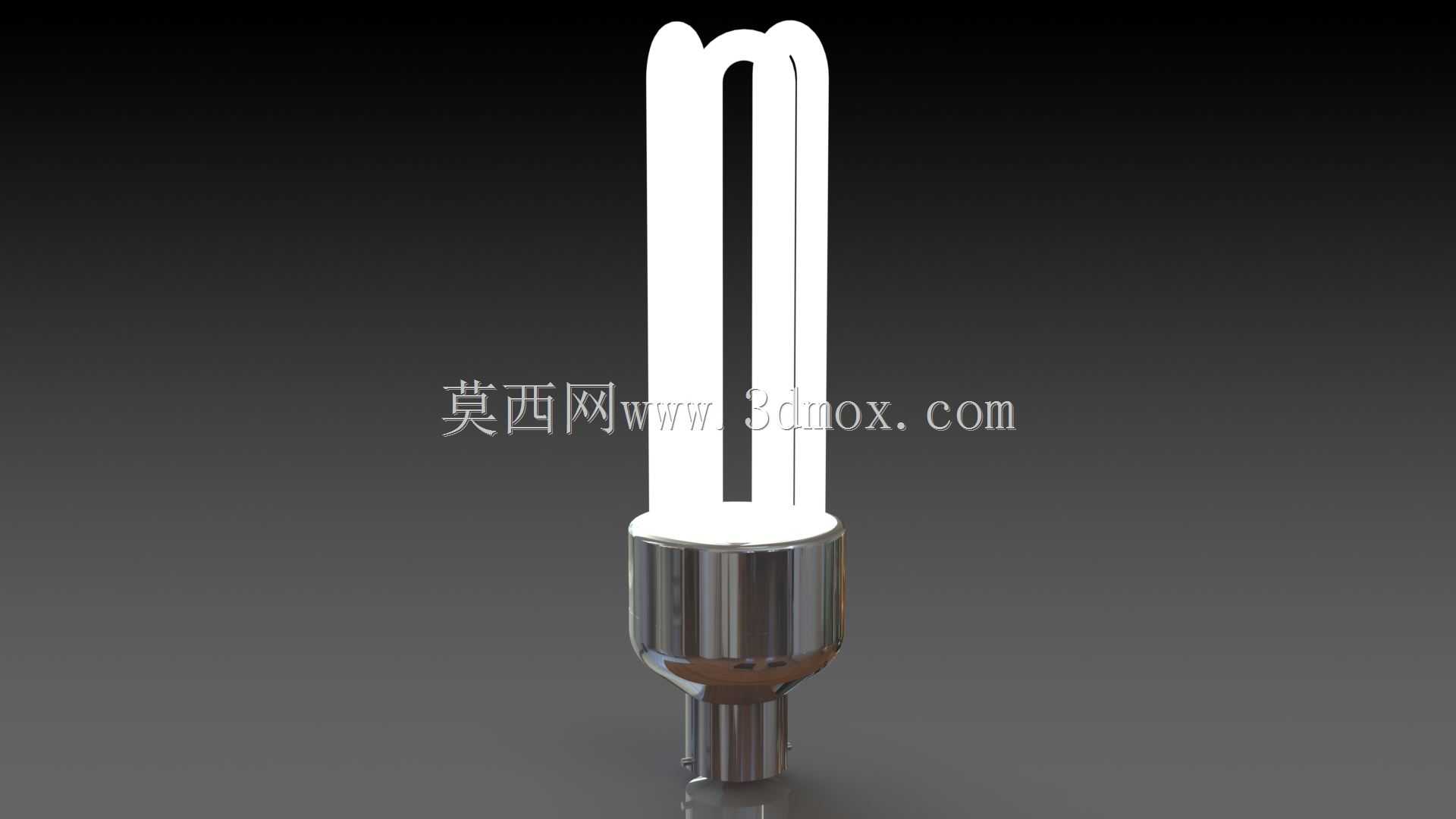

紧凑型U型节能荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的核心照明器件，这类器件的结构设计直接决定了灯具适配性、发光效率与安装可靠性。本次建模的U型CFL产品，核心设计目标是在保留原有白炽灯安装接口的前提下，最大化压缩荧光管的占用空间，让产品可以直接适配绝大多数为白炽灯设计的螺口、卡口灯座，无需用户额外更换灯座配件，降低替换成本。

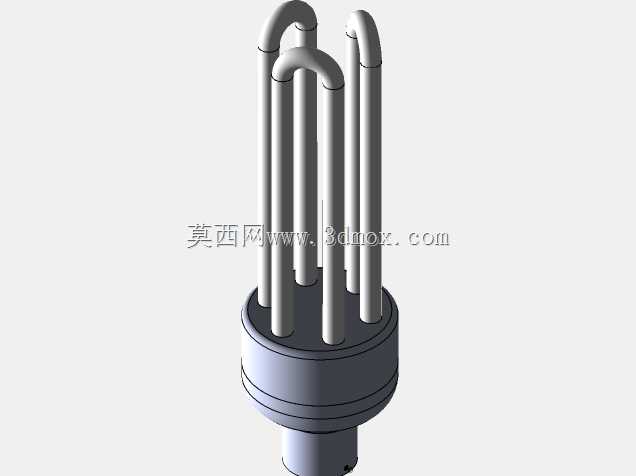

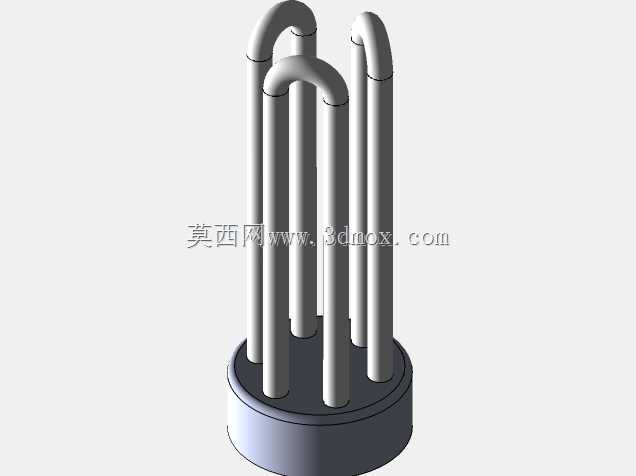

　　从结构设计逻辑来看，产品整体分为发光管体、镇流器腔体、金属灯头三个核心部分。发光管体采用双U型弯折的玻璃管结构，管体内壁涂覆三基色荧光粉，管内充入低压汞蒸气与惰性气体，通过电极放电激发紫外线照射荧光粉实现可见光输出；弯折的管体设计将原本需要长直布置的荧光管折叠为紧凑的竖向结构，整体发光段的外径控制在40mm以内，竖向发光段高度控制在120mm左右，完全可以放入常规白炽灯的球形灯罩、筒灯灯腔内部，不会出现管体外露、灯罩无法闭合的适配问题。

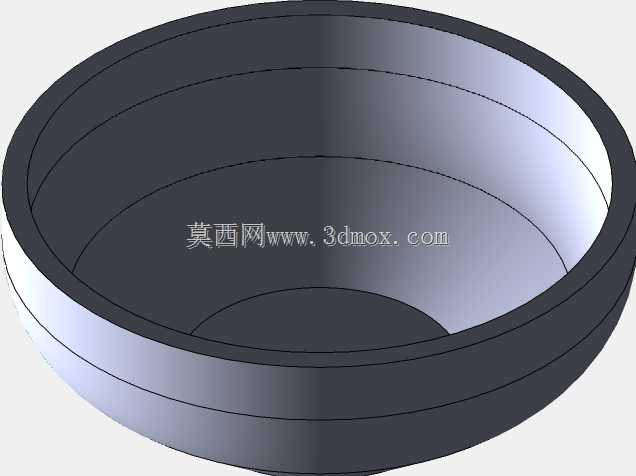

　　镇流器腔体位于发光管体与金属灯头之间，采用阻燃耐高温的工程塑料注塑成型，腔体内部预留电子镇流器的安装空间，包含电路板固定柱、走线槽、引脚焊接位等结构，腔体的外径与金属灯头的最大外径保持一致，整体过渡平滑无突兀凸起，安装时可以顺利穿过灯座的安装孔，不会出现卡滞。金属灯头采用标准卡口式结构，灯头的插脚位置、插拔深度完全符合民用照明灯座的通用尺寸规范，灯头表面做镀镍防锈处理，既保证导电接触的可靠性，也能避免长期使用后氧化锈蚀导致的接触不良问题。

　　在实际安装适配层面，这款产品的整体总高度控制在160mm以内，最大径向尺寸不超过42mm，安装时仅需对准灯座卡口插入旋转即可完成固定，和传统白炽灯的安装操作完全一致，无需额外的接线、固定工序。针对不同的使用场景，设计时也考虑了散热需求：镇流器腔体的侧壁预留了隐蔽的散热缝隙，既不会让灰尘、蚊虫轻易进入腔体内部，也能保证镇流器工作时产生的热量可以顺利散出，避免长期高温工作导致电子元件寿命衰减；发光管体与塑料腔体的连接位置采用耐高温密封胶固定，既可以固定管体位置，也能避免管体工作时的热量直接传导到塑料腔体导致材料老化变形。

　　从功能特性来看，这款CFL产品的发光效率远高于同功率的白炽灯，相同亮度下功耗仅为白炽灯的五分之一左右，同时使用寿命是普通白炽灯的6到8倍，适合在家庭客厅、卧室照明，办公室筒灯照明，走廊、楼道公共照明等长时间点亮的场景使用。建模过程中，所有结构的尺寸公差都按照民用灯具的通用标准设定，金属灯头的配合公差满足插拔顺畅、接触可靠的要求，管体的弯折半径控制在合理范围，避免玻璃管弯折处应力集中导致的开裂漏气问题，内部电极的引线走线路径做了优化，避免和镇流器腔体的尖锐结构接触导致绝缘层破损。

　　在结构细节处理上，发光管体的顶端做圆弧过渡处理，没有尖锐的棱角，安装时不会刮蹭灯罩内壁；金属灯头的底部边缘做卷边处理，避免安装时划伤操作人员的手部；镇流器腔体和金属灯头的连接位置采用卡扣加铆接的双重固定结构，避免长期使用后出现灯头松动、管体脱落的问题。针对不同灯罩的适配需求，产品的整体重心靠近金属灯头位置，安装后不会出现头重脚轻的倾斜问题，在水平、竖直甚至倾斜安装的灯座上都可以稳定固定，不会因为自重导致接触不良。
