巴贾吉摩托轮毂结构三维设计

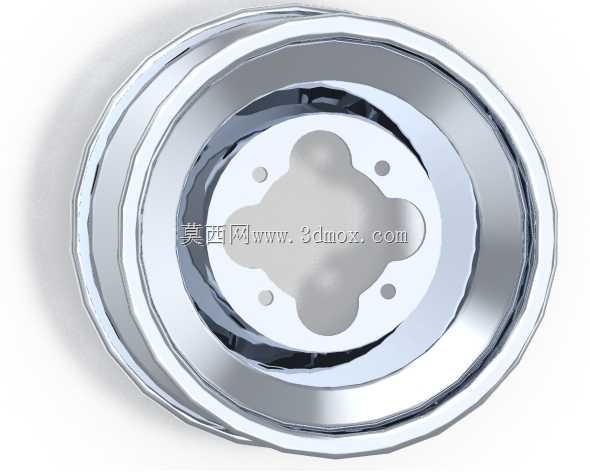

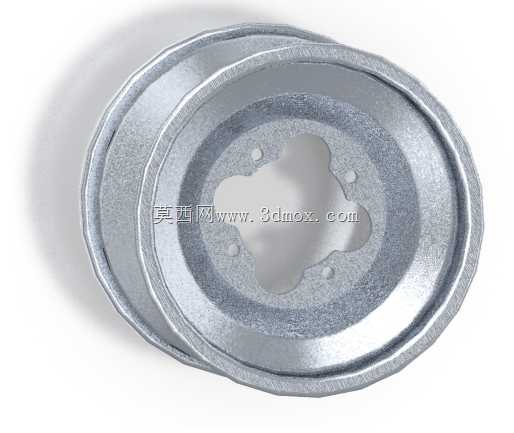

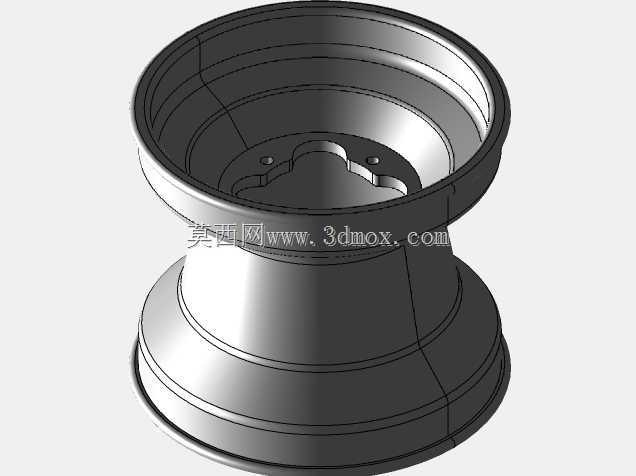

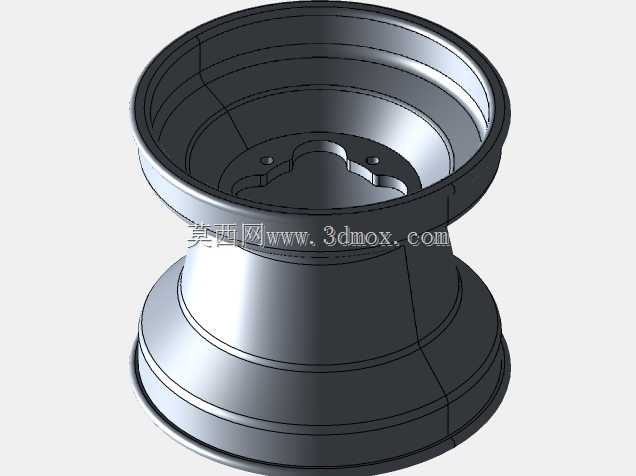

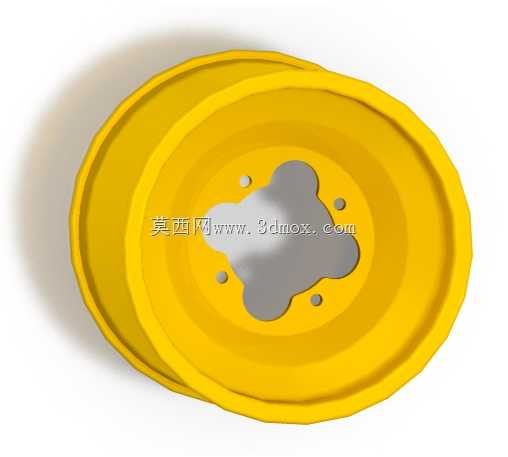

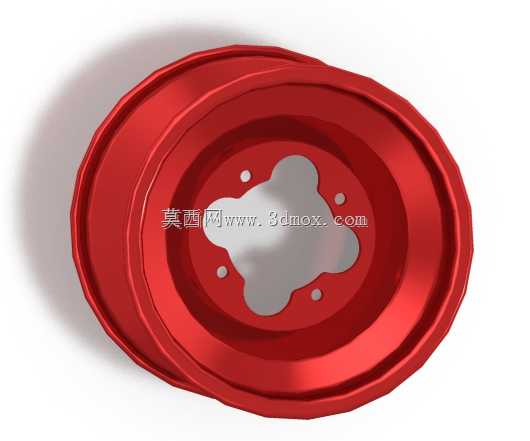

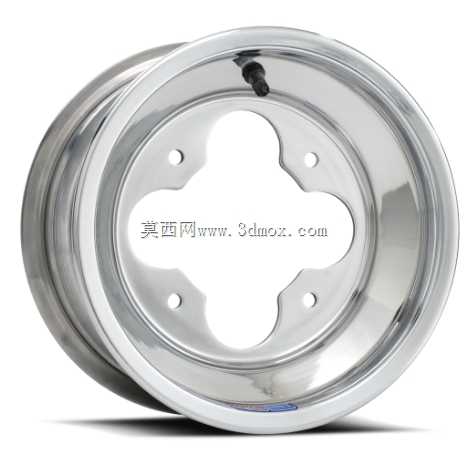

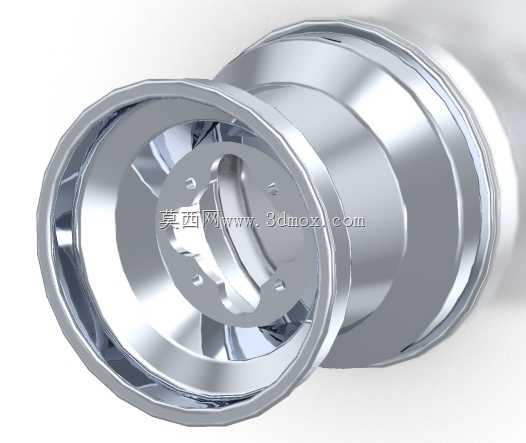

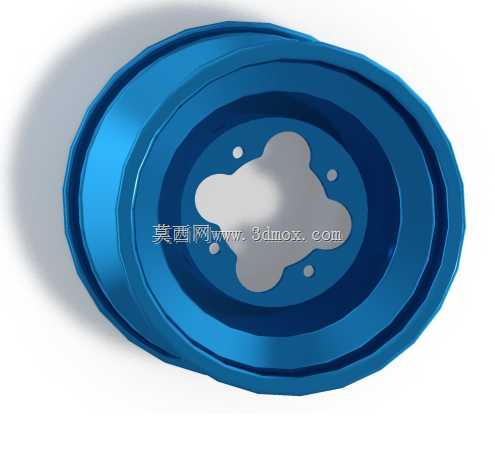

　　这款轮毂结构主要适配小排量通勤摩托的前轮装配场景，在日常通勤、短途载货的非铺装路面行驶工况下，承担承载整车重量、传递制动扭矩、固定轮胎胎圈的核心作用。从结构设计逻辑来看，整体采用深槽轮辋的经典构型，轮辋主体的环形槽深度经过反复校核，既能够满足无内胎轮胎的拆装便利性，又能保证轮胎充气后胎圈与轮辋贴合面的密封压强，避免高速行驶时出现胎圈脱开、慢泄气的故障。中心安装位采用异形花键孔结构，区别于常规圆形螺栓孔设计，该结构可直接与前轮轴的花键段配合，传递驱动力与制动力矩的同时，省去了额外的轮毂连接法兰，有效降低了前轮总成的簧下质量，对于提升摩托行驶时的减震响应速度、降低颠簸路面的车身弹跳有明显帮助。中心花键周围均匀布置的四个小孔为螺栓过孔，

　　用于固定制动盘或者前轮鼓刹的制动鼓安装座，孔位的位置度公差控制在0.1mm以内，保证制动部件安装后与轮轴的同轴度，避免制动时出现抖动、偏磨的问题。轮辐部分采用一体化的环形加强结构，没有采用传统的多辐条镂空设计，这种设计思路主要针对南亚地区非铺装路面占比高、载重量波动大的使用场景，实心环形轮辐的抗冲击能力更强，即使在高速压过路面坑洼、碎石时，也不会出现辐条断裂、轮辋变形的问题。轮辋的外缘设计有两道凸起的胎圈座，胎圈座的锥度严格匹配标准摩托轮胎的胎圈角度，安装轮胎后胎圈能够顺着锥面自动卡入定位槽，充气过程中不需要额外调整轮胎位置即可保证周向贴合均匀。从安装边界尺寸来看，轮辋的宽度适配常规3.00-17规格的通勤摩托轮胎，

　　中心花键的参数匹配主流110cc到150cc排量通勤摩托的前轮轴尺寸，安装后轮毂外侧与前减震筒的预留间隙达到12mm以上，即使在满负载、减震器压缩到极限行程时，也不会出现轮毂与减震部件剐蹭的问题。轮辋的内侧设计有均匀分布的动平衡配重块安装位，出厂装配时可根据动平衡测试结果加装对应重量的卡扣式配重块，保证车轮高速转动时的动平衡量控制在5g·cm以内，避免时速超过60km/h时出现车把抖动的问题。设计过程中对轮毂的壁厚做了差异化处理，轮辋与轮辐连接的过渡位置壁厚增加2mm，该位置是车轮承受冲击载荷时的应力集中区域，加厚处理后可将冲击载荷均匀分散到整个轮辐结构上，避免应力集中导致的开裂；而轮辋中段的壁厚适当减薄，

　　在保证整体结构强度满足150kg额定承载要求的前提下，尽可能降低整体重量，减少材料消耗。中心安装孔的端面设计有0.5mm深度的沉台，用于安装轴端的密封防尘盖，能够阻挡行驶过程中泥水、灰尘进入前轮轴承位置，延长轴承的维护周期。整个轮毂的所有过渡位置都采用圆角处理，没有尖锐的直角结构，一方面是降低铸造过程中的应力集中，减少铸件出现缩孔、裂纹的概率，另一方面也能避免安装轮胎时尖锐边角割伤轮胎胎圈的橡胶层，保证轮胎的密封性能与使用寿命。在制动安装面的位置，设计时特意提高了该平面的平面度要求，平面度公差控制在0.05mm以内，保证制动盘安装后与安装面完全贴合，不会出现制动盘翘曲导致的制动异响、制动距离变长的问题。轮辋的气门嘴安装孔位置做了局部加厚处理，因为气门嘴安装位置需要承受充气时的局部压力，同时日常检查胎压时也会对该位置施加额外的作用力，局部加厚可避免该位置出现开裂、漏气的问题。针对日常使用中容易出现的轮毂锈蚀问题，结构设计时预留了足够的表面处理层厚度，后续做喷塑或者烤漆处理时，不会因为涂层厚度导致安装尺寸超差，保证各个配合面的装配精度不受表面处理的影响。
