面板安装式带保险丝IEC公母插座结构

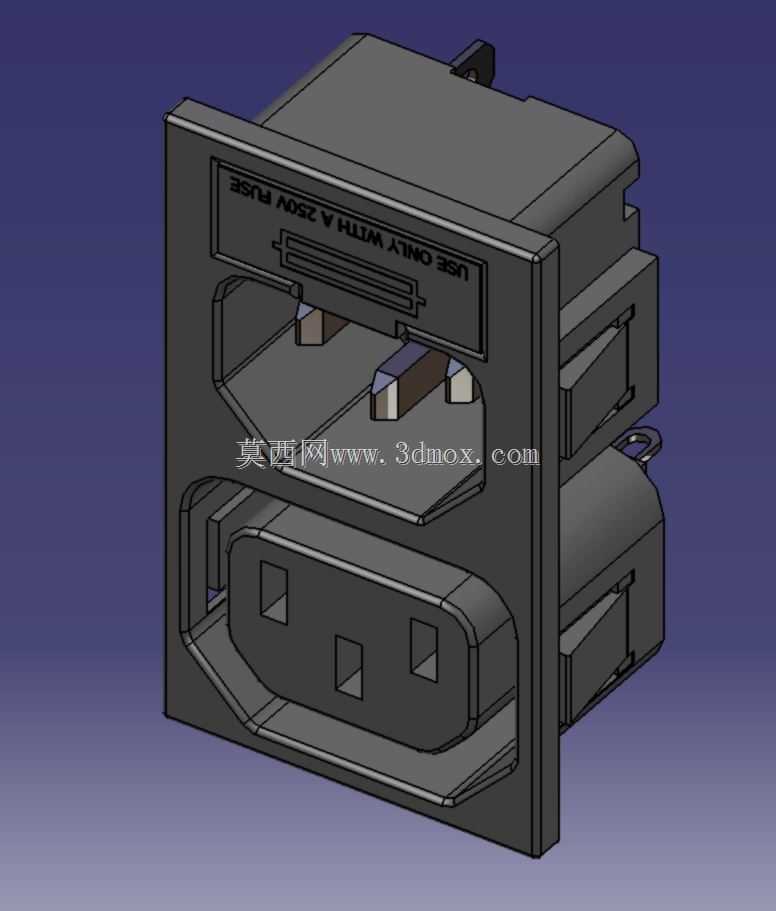

　　在工业电控柜、测试仪器、桌面型工业设备的面板供电回路设计里，这类集成保险丝的IEC公母插座是很常见的选型，它把供电输入、回路过流保护两个功能整合在同一个安装位里，不用在面板上单独开孔布置保险丝座，能大幅压缩面板占用空间，也简化了内部接线的走线路径。从结构设计上看，这个插座采用嵌入式面板安装的固定逻辑，安装法兰边贴合面板外侧，主体部分穿入面板预留的方孔内，法兰上的固定孔位可以通过螺丝或者卡扣完成锁紧，安装后不会出现松脱晃动，适配常规厚度1-3mm的金属、工程塑料面板，在做面板开孔设计时，只需要按照主体外轮廓预留对应尺寸的方孔，同时匹配法兰边的沉台深度，就能保证安装后插座外表面和面板齐平，不会突出过多影响设备外观。

　　插座内部的导电接触件采用弹性铜材冲压成型，公端插片和母端夹片的接触区域做了圆弧过渡处理，插拔时不会出现卡滞，同时能保证足够的接触压力，避免大电流通过时出现接触发热的问题。保险丝集成在插座内部的腔体里，腔体和导电回路直接串联，外部供电接入后先经过保险丝腔体再传导到输出端，当后端回路出现过流、短路故障时，保险丝会快速熔断切断回路，避免故障扩大损坏后端的电路板、用电元件，保险丝的更换不需要拆卸整个插座，只需要打开面板外侧的保险丝仓盖就能完成更换，日常维护操作很方便，不用拆开设备外壳就能完成保险丝的替换作业。

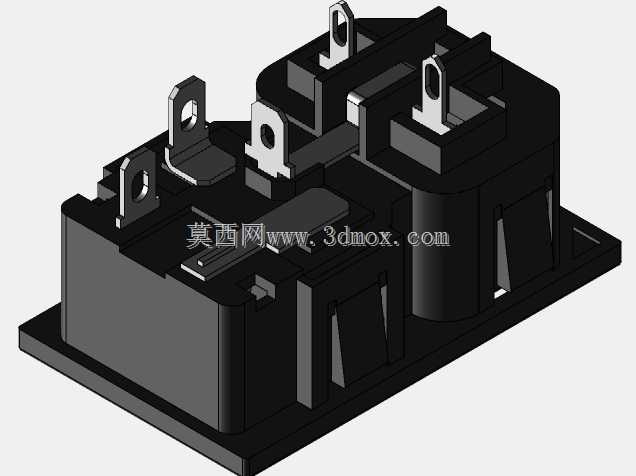

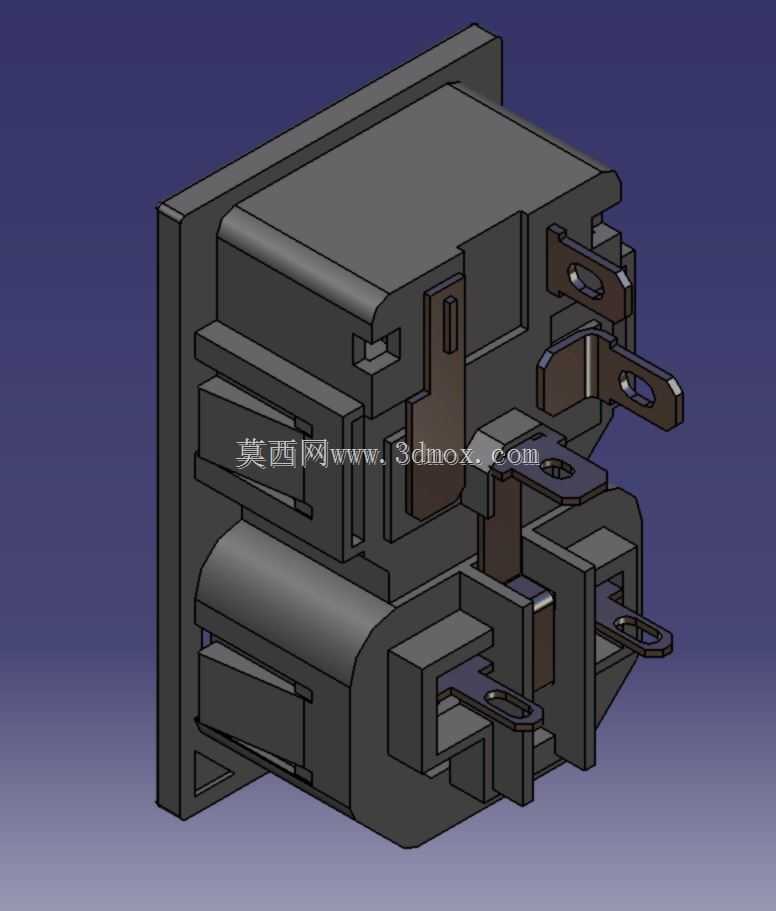

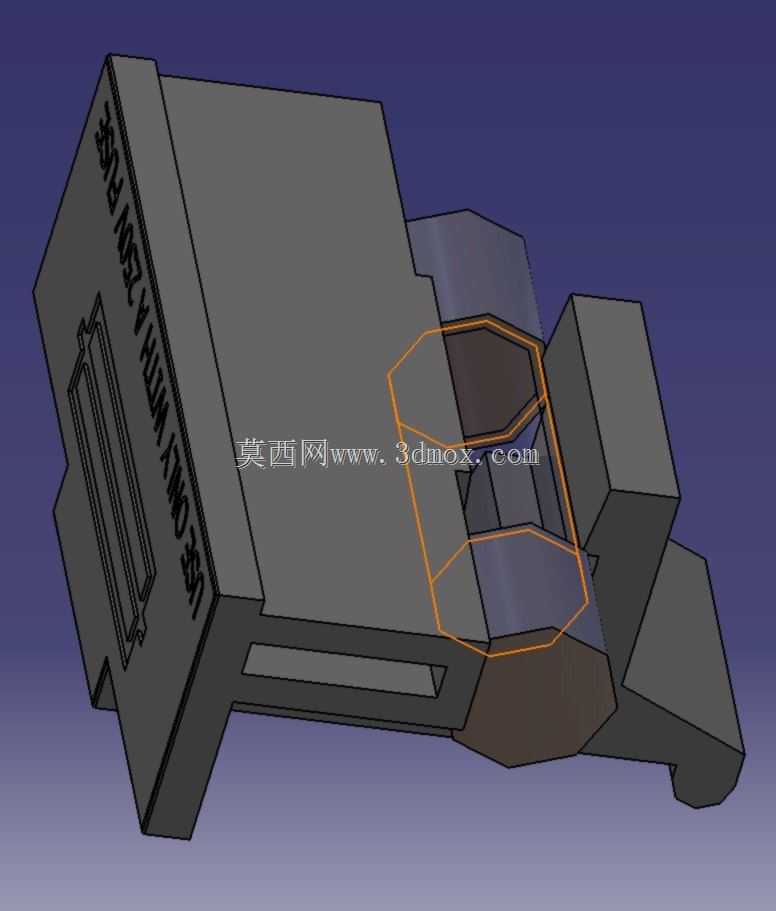

　　从三维建模的结构细节来看，整个插座的壳体采用阻燃工程塑料注塑成型，不同功能区域的壳体通过卡扣和定位柱完成装配，没有多余的外露螺丝，外壳的加强筋布置在主体侧壁和安装法兰的背面，既可以提升壳体的结构强度，避免安装锁紧时出现壳体开裂，也能在插拔插头时承受侧向的应力，不会因为长期插拔导致壳体变形。内部的导电件定位槽做了防呆设计，每个铜件的安装位置都有对应的限位结构，装配时不会出现装反、错位的问题，导电件之间的绝缘隔筋高度满足电气间隙要求，不同极性的导电件之间不会出现爬电距离不足的问题，符合低压电气配件的安全设计要求。

　　在实际设备选型应用中，这类插座多用于额定电压250V以内、额定电流10A以内的交流供电回路，常见于实验室测试仪器、小型工业控制设备、桌面型加工设备的电源输入位置，相比单独布置IEC插座加外置保险丝座的方案，它的内部接线只需要完成输入线到插座进线端、插座出线端到设备内部电源模块的连接，减少了一个接线节点，也就降低了接线松动带来的接触故障概率。建模时需要特别注意安装边界的尺寸控制，主体穿入面板部分的长宽尺寸要和开孔尺寸留0.1-0.2mm的安装间隙，方便装配时顺利插入，法兰边的厚度要和面板表面的沉台深度匹配，保证安装后表面齐平，背面的接线端子伸出长度要考虑内部走线的弯曲半径，避免端子和设备内部的其他结构件发生干涉，保险丝仓的开盖空间要预留足够的操作距离，保证更换保险丝时手指或者工具能顺利操作，不会被面板周边的其他元件挡住。

　　另外，插座的插合端尺寸完全符合IEC标准的尺寸要求，和常规的IEC电源线插头可以完全兼容，不会出现插不进去或者接触不良的问题，插合后的保持力满足标准要求，正常拉扯电源线不会出现松脱的情况。壳体材料选用的阻燃等级满足UL94-V0要求，在出现过载发热的情况时不会出现明火燃烧，提升了设备的用电安全性。在做整机结构布局时，这类插座通常布置在面板的后侧边角位置，避开操作按键、显示区域，同时靠近设备内部的电源模块安装位置，缩短内部高压走线的长度，减少高压线路对内部信号线路的电磁干扰。
