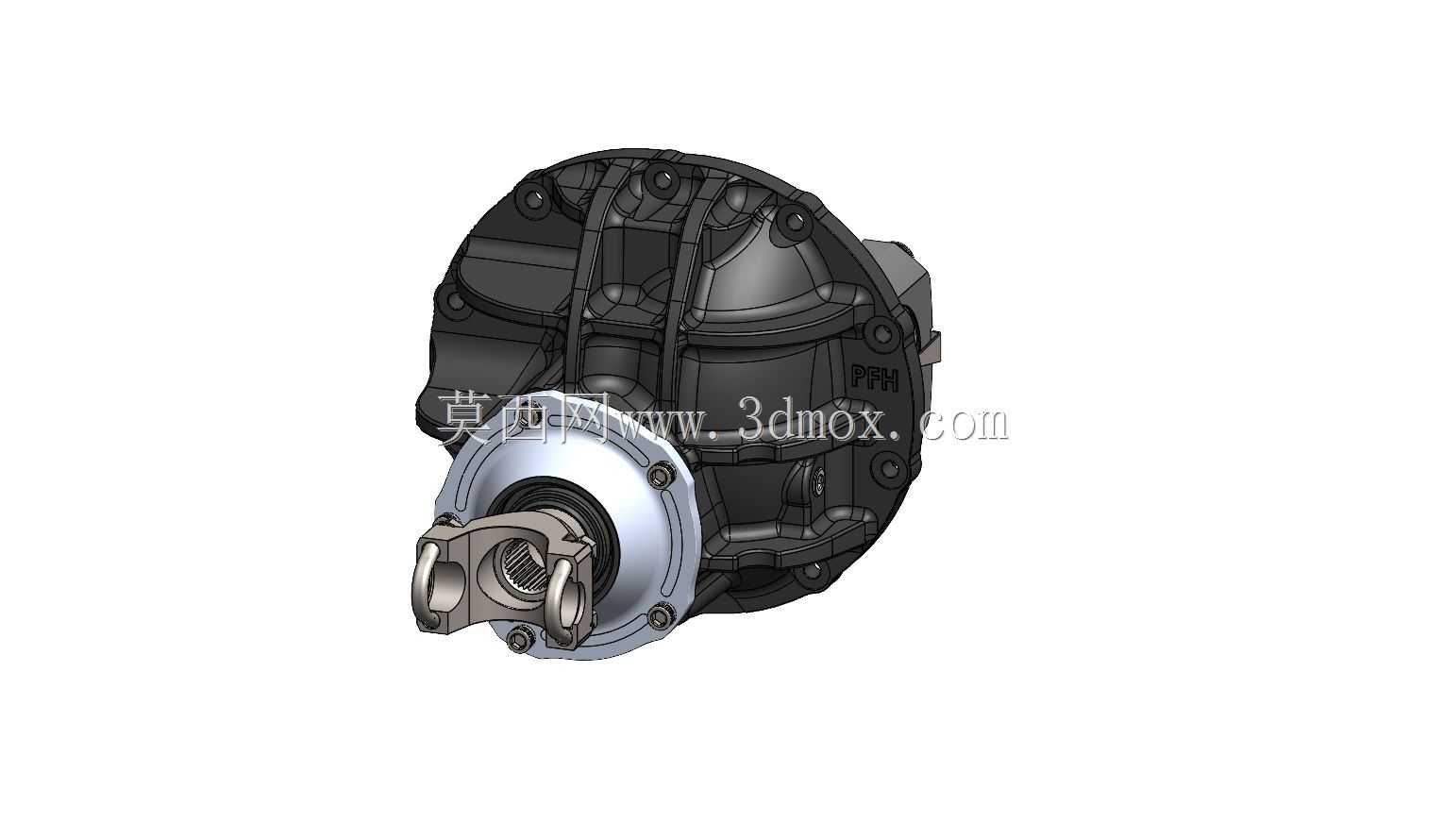

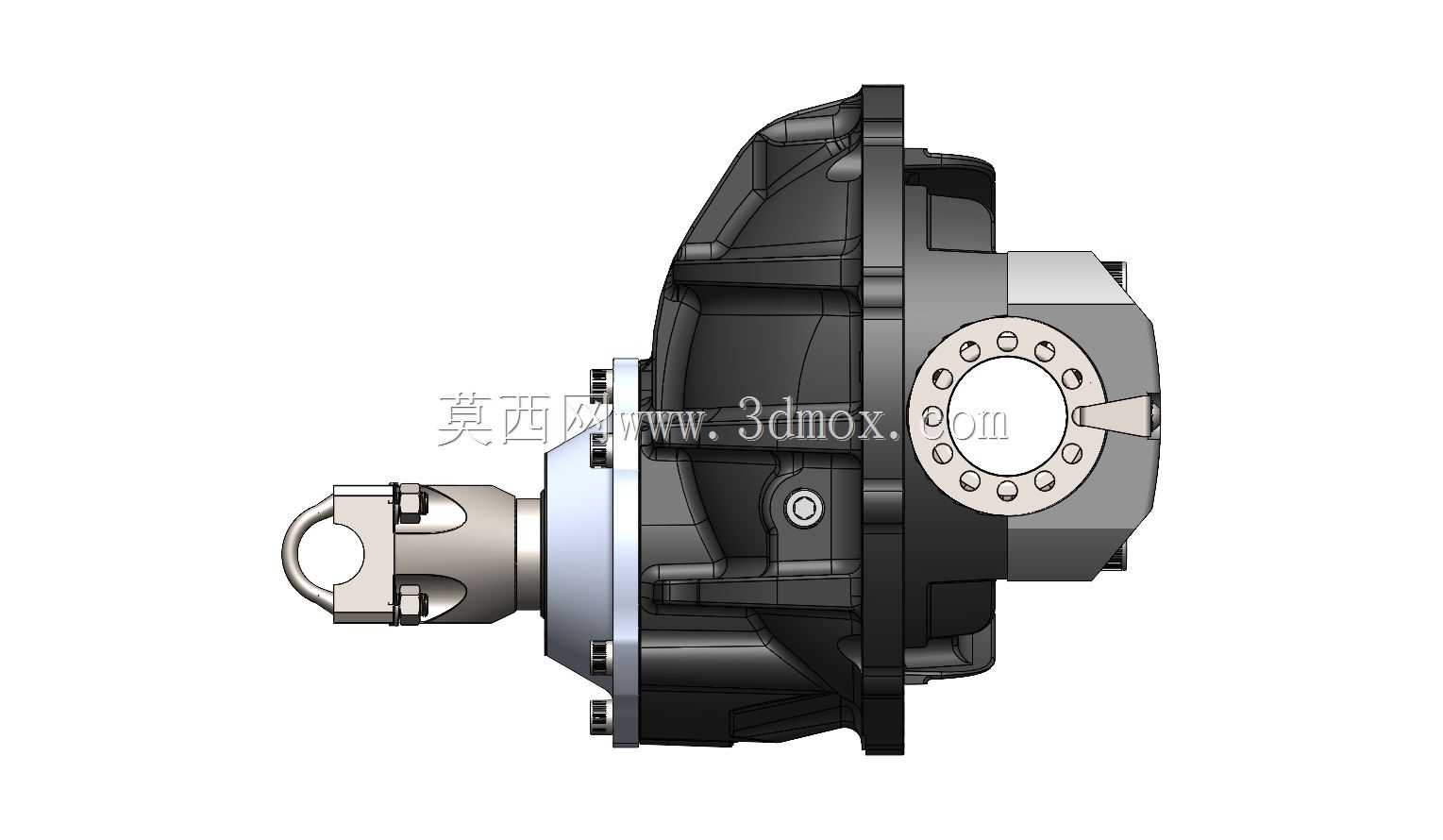

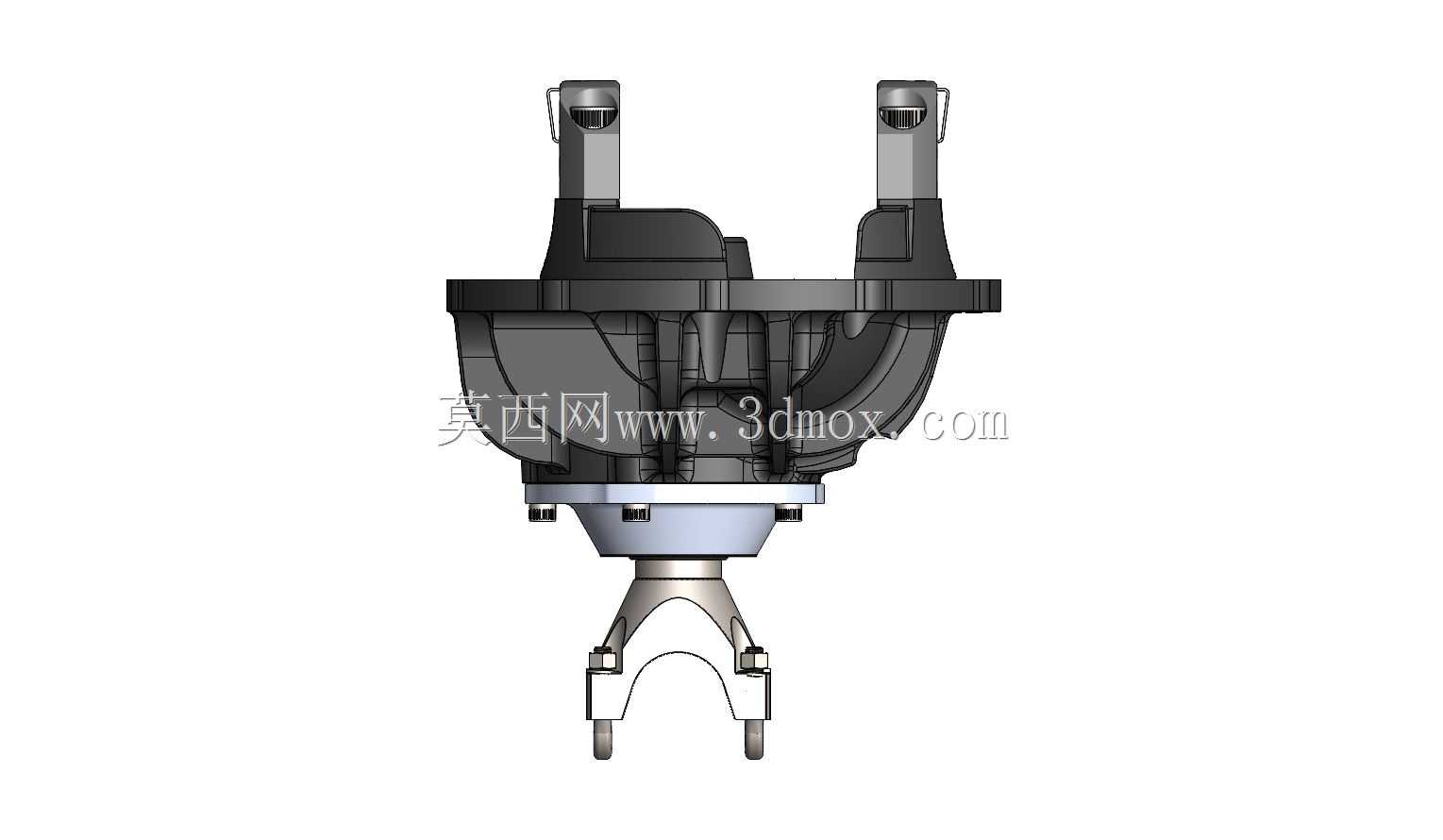

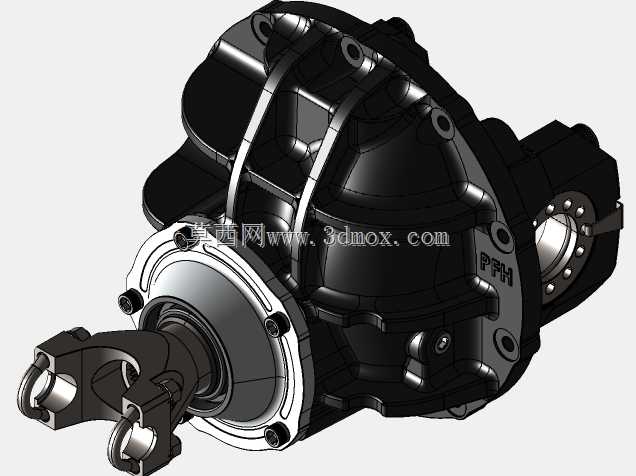

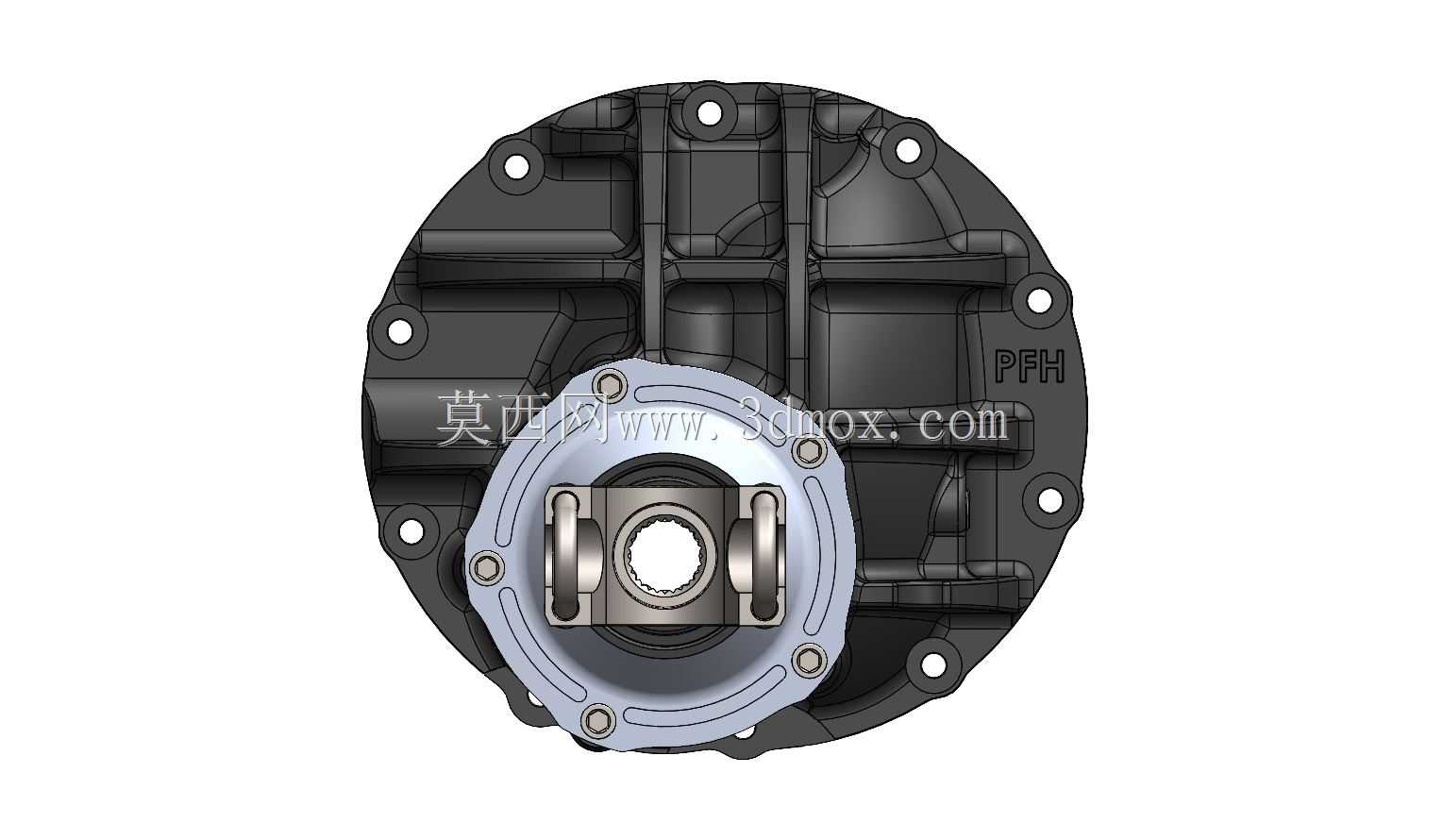

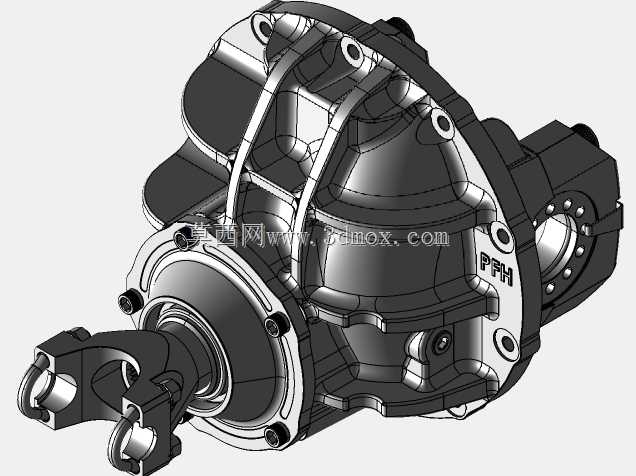

福特9英寸差速器第三构件组件结构设计

　　差速器作为车辆传动系统核心部件，承担着动力传递、左右轮转速差调节的关键作用，福特9英寸规格的差速器凭借高承载能力、改装适配性强的特点，广泛应用于美式性能车、越野改装车辆、直线加速赛车等场景，其第三构件作为差速器总成的核心承载与定位部件，直接决定了齿轮啮合精度、轴承支撑刚度以及总成与后桥壳体的装配匹配度。

　　从实际应用场景来看，这类9英寸差速器的第三构件，需要承受大扭矩输出下的交变载荷，不管是越野场景下的冲击载荷，还是赛道起步时的瞬时大扭矩，都要求构件本身具备足够的结构强度与合理的应力分布。在设计过程中，首先要匹配差速器的安装边界：福特9英寸差速器的环形齿轮公称直径为9英寸，对应的第三构件需要预留出环形齿轮的运转空间，内壁与齿轮齿顶的间隙控制在合理范围，既要避免运转干涉，又要尽可能缩小壳体体积，保证总成的紧凑性，适配不同车型的后桥安装空间。

　　设计思路上，首先依托实物测绘数据完成基础轮廓构建，通过接触式测量获取构件各安装面的点位数据，再通过三维建模软件完成曲面与实体的重构，过程中重点校准轴承安装位的同轴度、环形齿轮安装端面的平面度，这两个形位公差直接影响后续齿轮啮合的接触斑点位置，若偏差过大，会导致齿轮运转噪音增大、齿面磨损加剧，严重时甚至会出现打齿故障。构件的中心部分是核心承载区域，需要设计足够的加强筋结构来分散轴承传递的径向与轴向载荷，同时要兼顾轻量化需求，在非受力区域做合理的壁厚减薄，避免不必要的重量增加，毕竟对于性能改装场景而言，后桥的簧下重量降低对操控提升有明显帮助。

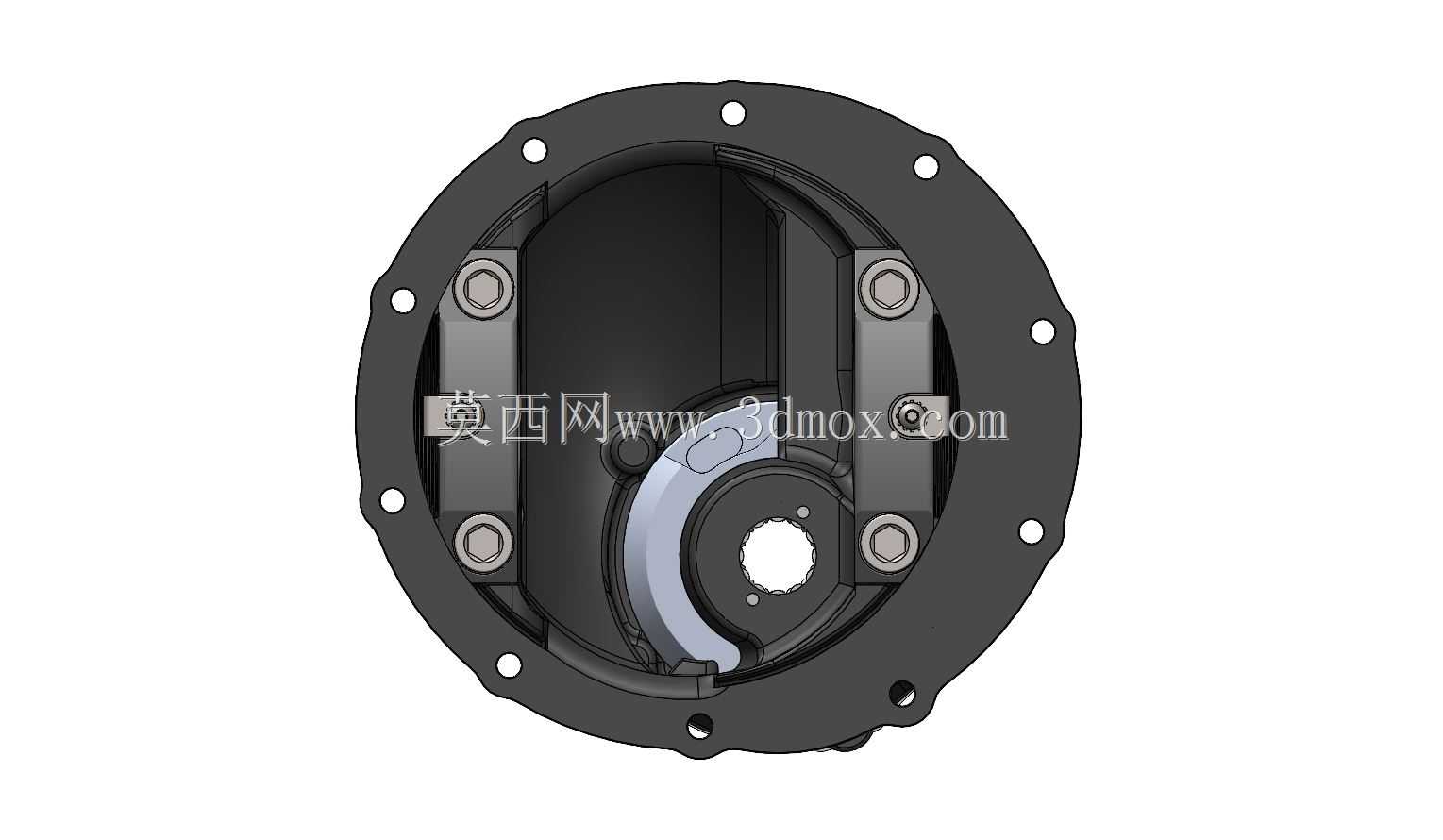

　　后端结构的设计需要匹配后桥壳体的连接法兰，安装孔位的位置度必须严格控制，保证装配时能够完全贴合，密封面的平面度要求控制在合理公差范围内，避免后期使用中出现齿轮油渗漏的问题。环形齿轮与小齿轮的安装定位面是整个构件的精度核心，小齿轮轴承座的轴线与环形齿轮安装面的垂直度、两者的轴线偏移量，都需要按照差速器设计的标准公差进行设定，保证齿轮副能够按照设计的啮合位置运转，实现最佳的载荷传递效率。

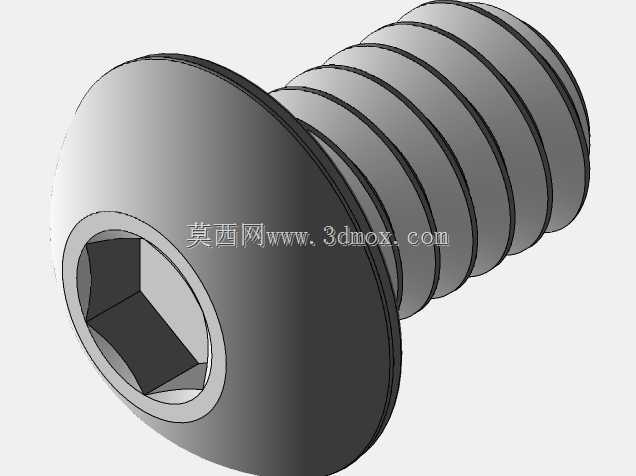

　　从功能特性来看，该第三构件需要同时实现多个功能：一是为差速器内部的齿轮组、轴承提供稳定的支撑与防护，隔绝外部泥沙、水汽的侵入，保证内部润滑环境的稳定；二是作为动力传递的中间载体，将主减速齿轮传递的扭矩平稳传导至差速器壳体，再分配给左右半轴；三是提供与后桥壳体的可靠连接接口，保证整个差速器总成在车辆行驶过程中不会出现位移、松动。在建模过程中，所有的安装孔、定位止口都按照实际装配需求设计了合理的公差配合，轴承安装位采用过盈配合的尺寸设计，保证轴承外圈能够牢固固定在构件上，不会在运转过程中出现外圈打滑的问题；连接螺栓孔采用间隙配合设计，方便装配时的对位调整，同时预留足够的螺栓沉头空间，避免螺栓装配后突出平面影响其他部件安装。

　　外形尺寸方面，整个第三构件的轮廓完全匹配福特9英寸差速器的总成尺寸，最大外径适配9英寸环形齿轮的安装需求，轴向长度兼顾了差速器齿轮组的安装空间与后桥壳体的容纳深度，所有的外部凸起结构都做了圆角过渡处理，一方面是减少应力集中，提升构件的抗疲劳强度，另一方面是避免装配过程中尖锐棱角对密封件、线束等周边部件造成损伤。在细节设计上，还预留了润滑油道的对应位置，保证齿轮油能够顺利到达各个轴承与齿轮啮合面，实现充分润滑，降低运转过程中的磨损与温升；同时设计了放油、注油对应的接口位置，方便后期的维护保养。

　　对于结构设计从业者而言，这类差速器构件的建模核心不在于外观的相似度，而在于各个配合面的精度、结构受力的合理性以及装配逻辑的正确性，每一个尺寸的设定都需要对应实际的装配与使用需求，不能仅凭外观臆造。比如轴承安装位的倒角设计，不仅是为了装配时方便轴承导入，更要避免尖角导致的应力集中，在长期交变载荷下出现裂纹；加强筋的布置方向要顺着载荷传递的路径，才能真正起到提升刚度的作用，随意布置的加强筋不仅无法提升强度，反而会造成局部应力集中，增加构件失效的风险。

　　在实际的改装与维修场景中，这类高精度的第三构件模型能够帮助从业者提前完成装配校验，核对改装部件的匹配度，减少实物试装的成本与时间，比如更换不同速比的环形齿轮与小齿轮时，可以通过模型提前校验是否存在干涉，轴承的预紧量是否在合理范围，连接法兰是否与现有后桥壳体匹配，避免采购的部件无法安装造成损失。同时，基于准确的三维模型，也可以完成有限元分析，模拟大扭矩工况下的构件应力分布，对薄弱位置进行针对性加强，进一步提升构件的承载能力，满足大马力改装车型的使用需求。
