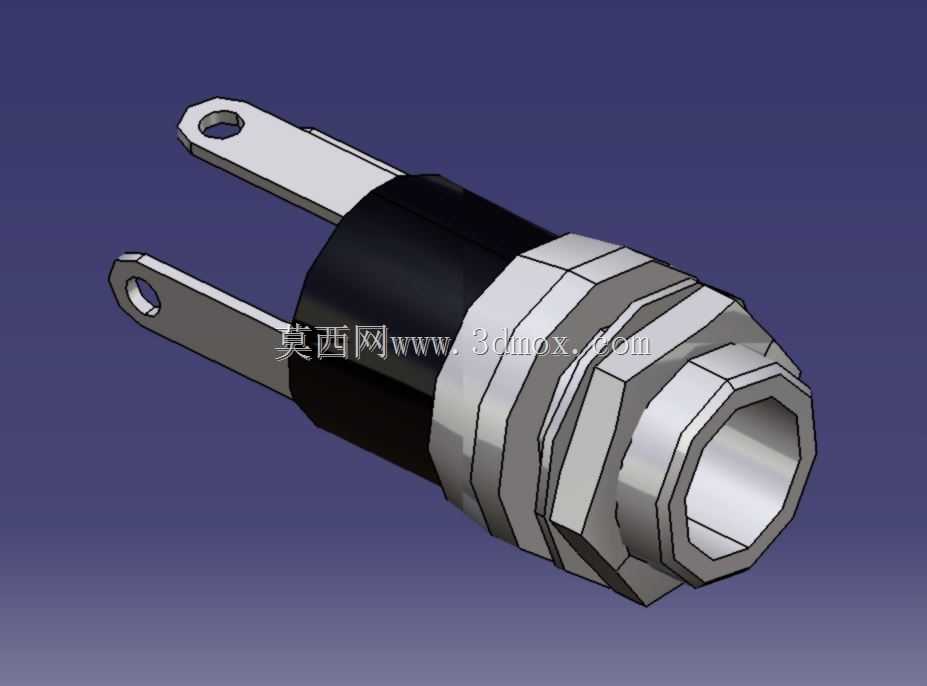

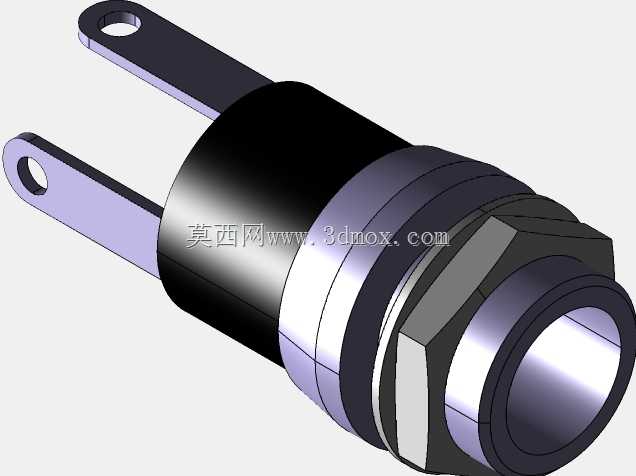

面板安装式直流电源同轴插座结构设计

　　这款同轴电源插座是小功率直流供电场景里极为常用的接插部件，日常接触的桌面小型仪器、手持检测设备、外置供电的消费类电子、工控端的小型传感模块供电端，都能见到这类结构的身影，核心作用是实现设备端与外置电源适配器的可靠电气连接，同时兼顾面板装配的便捷性与长期使用的结构稳定性。从实际选型适配的角度看，这类插座的内孔适配2.1mm规格的公头插针，外部适配5.5mm外径的插头护套，是当前低压直流供电领域应用覆盖面最广的规格之一，能匹配市面上绝大多数通用型DC电源插头，不用额外做定制接插件的适配，能大幅降低设备端的配件采购与售后维护成本。

　　设计层面首先考量的是面板安装的适配性，这款插座采用螺纹锁紧的面板固定结构，安装孔直径设定为2.8mm对应的面板开孔尺寸，实际装配时只需要在设备壳体面板上开出对应直径的圆孔，将插座主体从面板外侧穿入，在面板内侧旋紧配套的六角锁紧螺母，就能完成插座的固定，不需要额外设计卡扣结构或者打胶固定，装配工序简单，后期维护更换时也不需要拆解设备整体壳体，只需要松开锁紧螺母就能从面板外侧抽出插座，维修替换效率很高。插座尾部的两个平行插脚是焊接引脚，设计时特意将引脚做了扁平化处理，长度适配常规PCB板的焊接孔位，既可以直接焊接在设备内部的PCB供电焊盘上，也可以通过导线焊接引出连接到内部供电电路，引脚的开孔结构还能在焊接完成后额外加锡加固，避免设备受外力拉扯时引脚脱焊，提升连接可靠性。

　　从结构细节来看，插座的接触部件采用弹性铜材作为内芯接触件，外部做镀镍处理，既保证导电接触的低电阻特性，也能避免长期使用出现氧化锈蚀导致接触不良的问题；外部的绝缘主体采用耐温阻燃的工程塑料材质，能承受焊接时的高温，不会出现焊锡烫坏壳体导致绝缘失效的问题，同时塑料材质的绝缘性能可以有效避免正极与外壳、安装面板之间出现短路风险。金属外壳部分做了多段六角结构设计，除了配合锁紧螺母实现面板固定之外，还能在插头插拔时提供足够的抗扭转强度，不会因为插头插拔时的转动力矩导致插座本体跟转、扯动内部焊接引线。

　　实际工程应用中，这类插座的选型需要重点匹配安装面板的厚度，锁紧螺母的螺纹段长度适配常规1-3mm厚度的塑料或者金属面板，要是面板厚度超过这个范围，就需要定制更长螺纹段的型号，否则会出现螺母无法锁紧、插座松动的问题。另外设计PCB布局时，要注意给两个焊接引脚预留足够的爬电距离，避免焊盘之间积灰受潮出现漏电短路；面板开孔的公差要控制在合理范围，开孔过大容易导致插座安装后出现径向晃动，开孔过小则会导致插座无法顺利穿入面板，增加装配难度。日常使用中这类插座常见的失效模式除了焊盘脱焊之外，还有内芯弹性触片长期插拔后弹性下降导致接触不良，这款设计里特意加长了内芯弹性触片的接触长度，能提升插拔寿命，正常使用场景下可以承受上千次的插拔循环而不出现接触电阻超标的问题。对于需要做EMC防护的设备，还可以将插座的金属外壳通过焊片连接到设备的保护地，能有效屏蔽电源线路引入的电磁干扰，提升设备的电磁兼容性能。
