双层六档旋转式波段开关结构设计

　　在低压电气控制回路、小型电子设备档位切换、仪器仪表功能切换这类场景里，多层旋转开关一直是小电流信号回路切换的核心元件，本次呈现的双层六位置旋转开关结构，就是针对单轴控制多回路独立切换需求做的结构设计。从实际使用场景来看，这类开关常被用在老式收音机波段切换、小型工控设备的功能档位选择、测试仪器的量程切换、家用小电器的模式选择场景里，相比单一层级的旋转开关，双层结构可以在同一根操作轴的转动下，同步控制两组独立的触点回路，既节省安装空间，又能保证两组回路切换的档位同步性，避免单轴控制多回路时出现的档位错位问题。

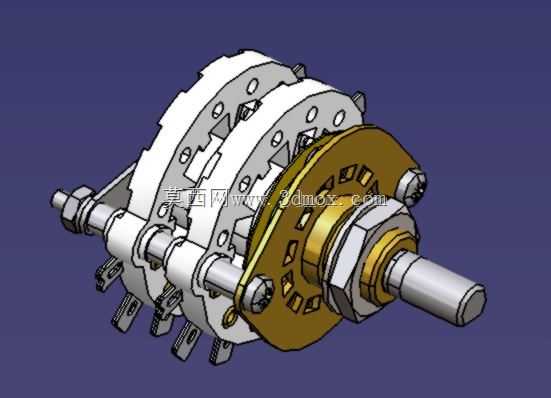

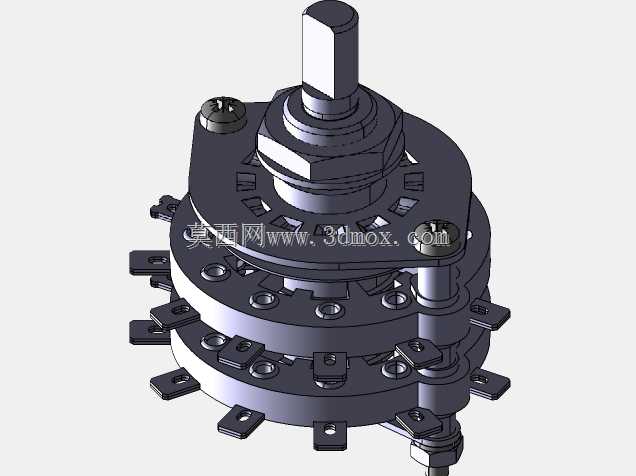

　　从结构设计思路来看，整个开关以中心转轴作为核心传动件，转轴中段设计有定位卡槽，与两层绝缘基座的定位凸台配合，保证转动时两层基座的动触点同步转动，不会出现层间转动偏差。两层绝缘基座采用耐高温工程塑料材质，基座上均匀分布6个静触点嵌装槽，每个静触点尾部延伸出焊接引脚，引脚从基座侧下方伸出，预留足够的焊锡操作空间，避免焊接时焊锡流到触点接触区域造成接触不良。两层基座之间设置有绝缘隔片，隔片上对应转轴位置设计有定位轴套，既可以隔开两层的触点回路，避免层间电路短路，又能为转轴提供中部支撑，减少转轴转动时的径向晃动，提升操作手感。

　　触点部分的设计充分考虑了接触可靠性，动触点采用弹性铜合金材质冲压成型，每个动触点带有两个接触弹臂，转动到对应档位时，弹臂依靠自身弹性压合在静触点表面，保证足够的接触压力，减少接触电阻，避免小电流信号传输时出现接触不良的信号衰减问题。转轴前端设计有锁紧螺母与安装垫片结构，适配面板开孔安装的使用需求，安装时将开关主体从面板背面穿入安装孔，在面板正面套上垫片后拧动锁紧螺母，即可将开关牢牢固定在设备面板上，安装边界适配常规的12mm直径面板开孔，锁紧后的开关主体在面板背面的伸出长度控制在合理范围，不会占用过多设备内部的布线空间。

　　操作定位结构设计在开关的尾部，也就是靠近金色端盖的一侧，定位结构采用钢珠配合弹簧的滚珠定位方案，在基座对应6个档位的位置设计有定位凹坑，转轴转动时，钢珠在弹簧压力下卡入对应凹坑，给操作者清晰的档位反馈手感，同时保证开关在非操作状态下不会因为设备振动自行移位，避免档位误切换。尾部的金色端盖采用金属冲压成型，既可以遮挡内部的定位结构与触点，提升外观整洁度，又能起到一定的电磁屏蔽作用，减少外部电磁干扰对开关传输的小电流信号的影响。端盖通过三个均匀分布的紧固螺丝与基座连接，拆卸维护时只需拧下三个螺丝即可打开端盖，检查内部触点磨损情况或者清理触点表面的氧化层，降低后期维护的难度。

　　从安装适配的角度来看，开关的引脚间距按照常规电子元件的布线间距设计，既可以直接焊接在印刷电路板上，也可以通过导线焊接连接到其他回路元件，引脚的伸出长度足够穿过常规厚度的PCB板，满足波峰焊的工艺要求。转轴的端部设计有扁位结构，适配旋钮安装时的防转需求，安装配套旋钮时，旋钮上的定位槽卡在转轴扁位上，拧紧旋钮的顶丝即可完成旋钮固定，操作旋钮转动时不会出现旋钮与转轴之间的打滑问题。整个开关的转动阻尼经过结构匹配设计，转动时的阻力均匀，不会出现某一段过松或者过紧的情况，每个档位切换时的定位清晰，操作者可以通过手感明确判断是否切换到目标档位，不需要额外观察档位标识也能完成操作。在结构细节上，所有金属部件都做了防锈处理，基座的塑料材质满足UL94-V0阻燃等级要求，适配常规工业环境与民用电子设备的使用安全要求，触点表面做了镀银处理，提升导电性能的同时增强抗氧化能力，延长开关的使用寿命，即使在长期不操作的情况下，也不会因为触点氧化出现接触失效的问题。
