EuroBox KGB21工业仪表防护外壳结构

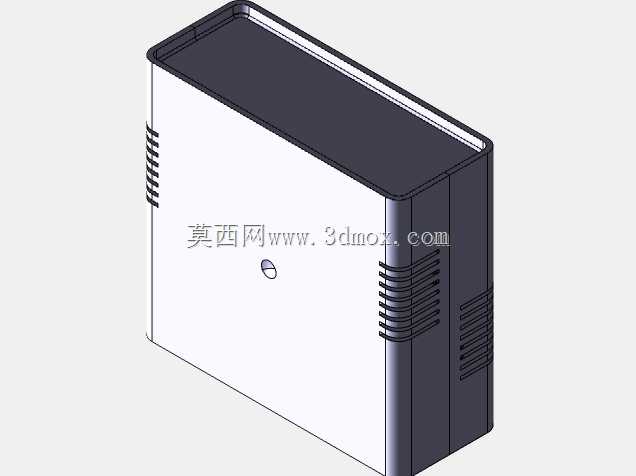

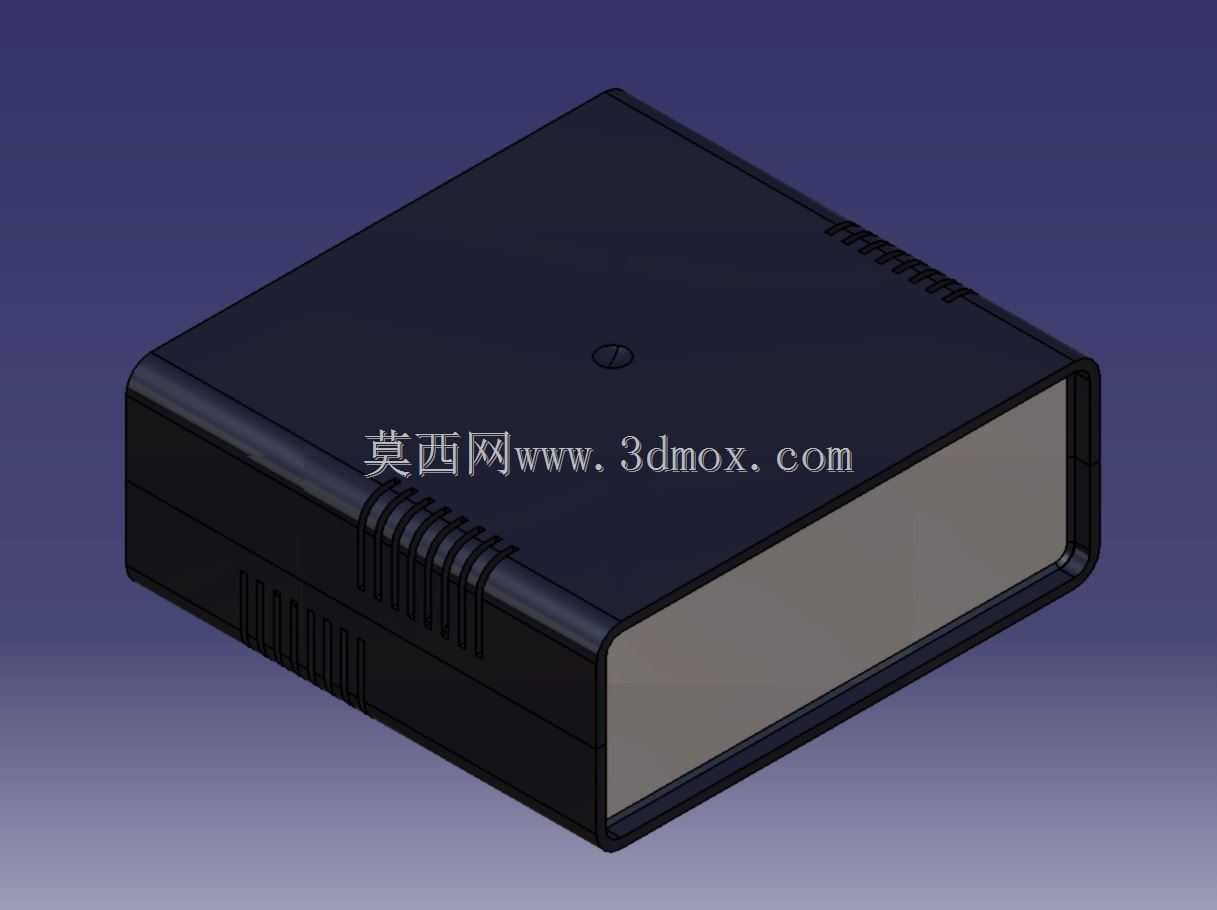

　　这款EuroBox KGB21外壳是面向工业控制、小型电子仪表、嵌入式传感模块开发的标准安装防护结构，日常在工业现场的分布式IO模块、小型信号转换单元、低压信号采集终端这类设备上应用极广，很多现场安装的小型工控板卡、定制化检测模块都会选用这类标准壳体做封装，不用单独开模定制外壳，能大幅缩短小批量设备的开发周期。从结构设计来看，壳体采用上下扣合的分体式结构，上下壳通过侧边的卡扣结构配合内部隐藏的螺丝柱实现紧固，扣合后接缝处做了错位止口设计，能有效阻挡现场的粉尘、飞溅水滴侵入，满足常规工业现场的IP54左右防护等级要求，适配车间、设备旁、户外机柜内这类常规安装场景。壳体的主体外形为规整长方体，边角做了小圆弧过渡，

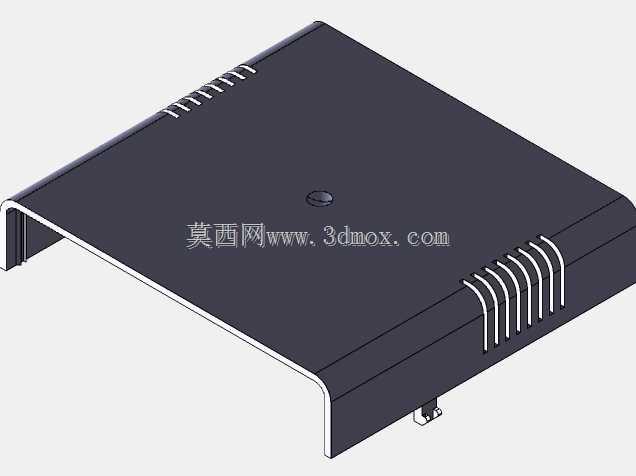

　　既避免注塑成型时的应力集中问题，也能防止安装维护时尖锐边角划伤操作人员，上壳表面预留了圆形的标识粘贴位，侧边设计了多组平行的防滑凹槽，既可以增强壳体的结构刚性，减少薄壁塑料件的翘曲变形，也能在手动拆装扣合时增加摩擦力，方便运维人员快速开盖操作。壳体的其中一个端面为开口式设计，预留了标准的接插件安装位，可以适配DB型接头、接线端子排、航空插头这类常用的工业接插件，不用额外对壳体做二次切割加工，开口周边做了加厚的安装凸台，接插件固定后不会出现壳体变形的问题。从安装边界来看，壳体底部预留了四个标准的安装固定孔位，孔位内嵌了铜螺母嵌件，反复拆装也不会出现塑料螺孔滑牙的问题，安装孔的间距符合DIN标准的导轨安装适配尺寸，

　　既可以用螺丝直接固定在设备安装板、机柜内壁上，也可以搭配配套的导轨卡扣直接卡装在35mm标准电气导轨上，适配现有工业机柜的通用安装规范，不用额外定制安装支架。内部结构上，壳体内壁设计了多组不同高度的PCB安装柱，柱位的间距适配多种尺寸的通用工控PCB板，安装柱顶端做了定位凸点，PCB板放置后可以直接定位，不用反复调整位置，拧上固定螺丝就能完成板卡固定，不同高度的柱位可以分层安装两块PCB板，适配带电源模块、通讯模块的双层板卡安装需求，充分利用壳体内部的空间。壳体的侧壁预留了可选的敲落孔位，用户如果需要侧面出线、安装指示灯或者调节旋钮，可以直接敲掉对应位置的塑料堵片，不用额外钻孔加工，敲落孔的边缘做了加厚处理，敲落之后不会出现毛边、

　　开裂的问题，方便现场做二次改装。材质选用上，这类壳体常规采用阻燃ABS工程塑料注塑成型，表面做了细磨砂纹理处理，不容易残留指纹和污渍，在工业现场长期使用也不会因为频繁擦拭出现表面发亮的问题，材质本身的抗冲击性能可以满足常规现场的磕碰要求，不会因为轻微的掉落、撞击出现壳体碎裂的问题，同时阻燃等级满足UL94-V0要求，在电气设备内部使用时能满足消防安全要求。在实际选型使用时，需要注意接插件的伸出长度不能超过壳体端面的内凹深度，避免安装时接插件和壳体端面干涉，内部PCB板的元器件最高高度不能超过上下壳合盖后的内部净空高度，尤其是电解电容、接线端子这类较高的元器件，要对应壳体内的避让槽位置摆放，避免合盖时出现压件的问题。如果是用于户外或者高湿度场景，可以在上下壳的止口位置加装配套的密封橡胶条，进一步提升防护等级，满足更严苛的使用环境要求。这类标准壳体的通用性极强，不管是小批量的设备试制，还是量产的标准化小型工控设备，都能快速适配，省去了外壳开模的高额成本和漫长周期，结构设计上充分考虑了工业现场的安装、维护、改装需求，所有的结构细节都是从实际使用场景出发，没有多余的装饰性设计，完全服务于功能实现。
