0.56英寸四位七段数码管面板安装边框

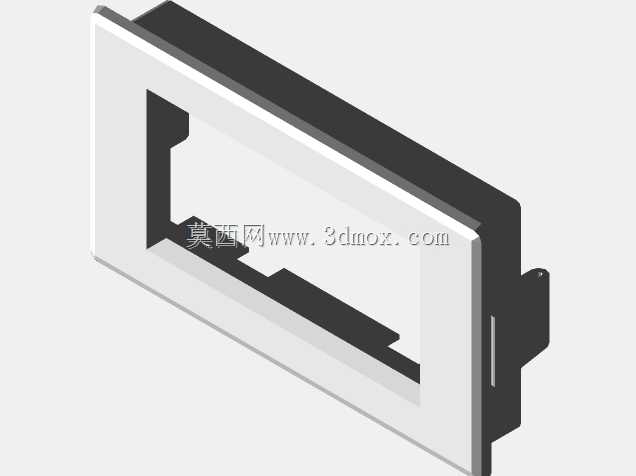

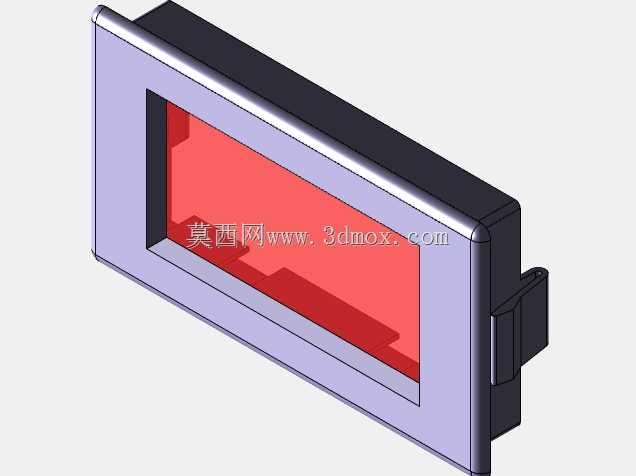

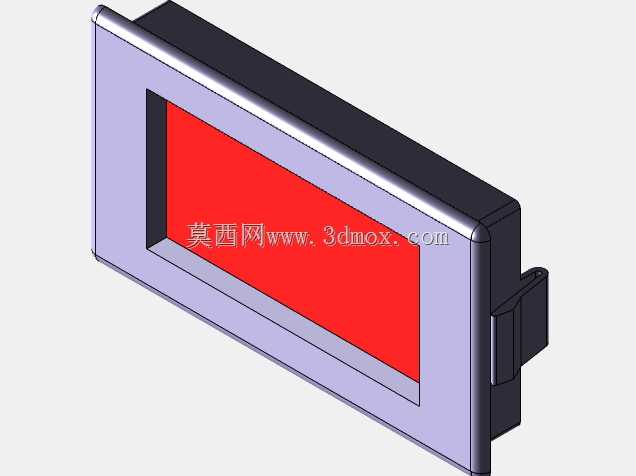

　　做小型电控面板、手持检测设备或者台式数显装置的结构设计时，数码管的安装固定件往往是容易被忽略但直接影响装配效率和外观一致性的细节，这款适配0.56英寸四位七段数码管的安装边框，就是针对面板嵌入式安装场景做的结构件。日常接触的工业计数装置、小型温控模块、简易参数显示终端上，这类四位七段数码管的应用非常普遍，很多新手结构工程师在做这类设计时，要么直接把数码管粘在面板背面，要么用简易压片固定，长期使用后容易出现数码管移位、显示区域对位偏移、面板缝隙不均的问题，这款边框就是专门解决这类装配痛点的结构件。从结构设计逻辑来看，这款边框采用一体式注塑成型的结构，整体为矩形框体，正面是贴合面板内侧的限位压边，压边的宽度经过适配，

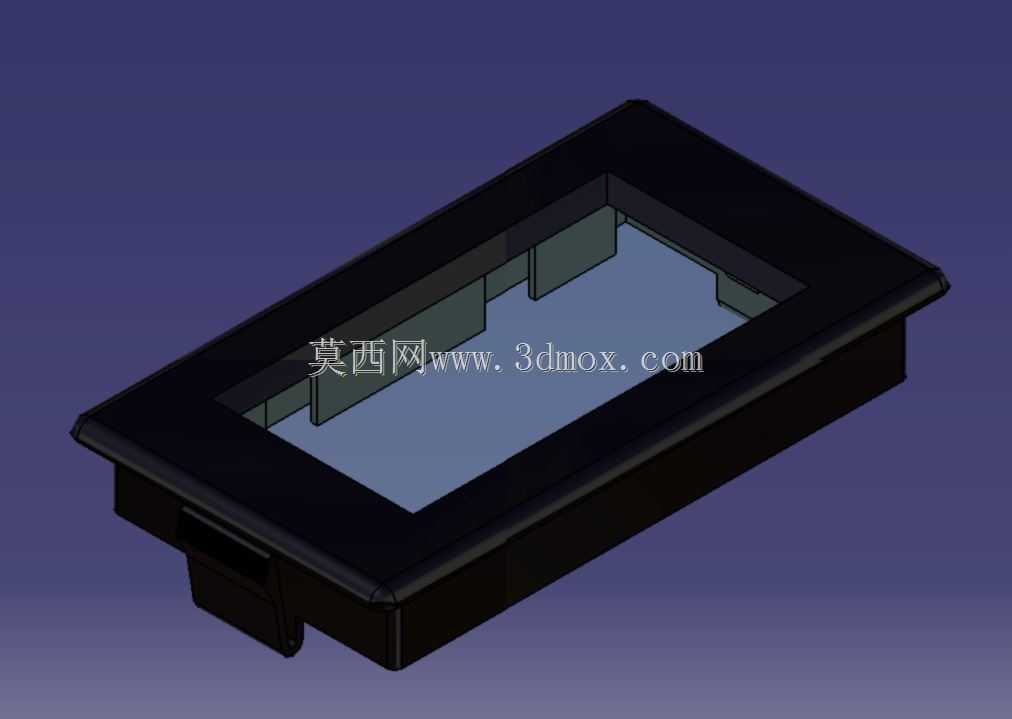

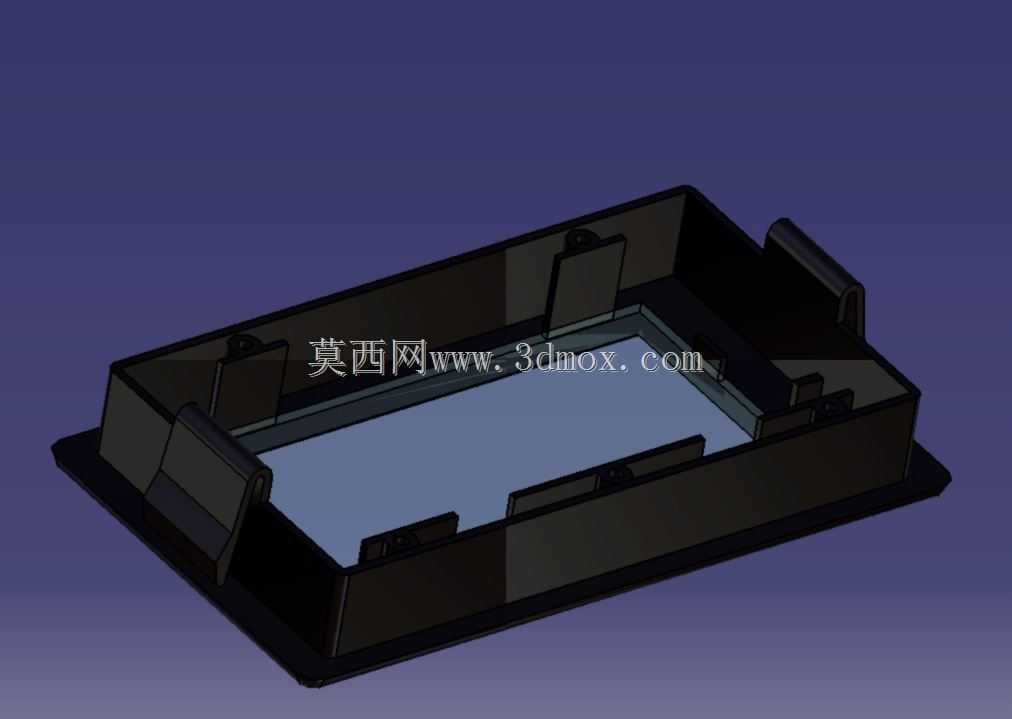

　　刚好能覆盖数码管与面板开孔之间的装配间隙，避免从正面看到内部的结构缝隙，同时压边的厚度控制在合理范围，不会在面板正面形成明显的凸起或者凹陷痕迹。框体内部设置了多道定位挡筋，这些挡筋的位置完全匹配0.56英寸四位七段数码管的外形轮廓，数码管装入后，横向和纵向的窜动量被控制在0.1mm以内，不需要额外打胶或者加装固定压片就能实现精准定位，装配时只需要将数码管从背面推入框体，挡筋上的微小倒扣就能卡住数码管的壳体边缘，防止运输或者使用过程中数码管从框体内脱落。边框的外侧设置了弹性卡扣结构，这是面板安装的核心结构，卡扣的倾斜角度和回弹量经过适配，适配1-2mm厚度的常见面板材质，不管是ABS塑料面板、冷轧钢板喷塑面板还是亚克力面板，

　　都能实现免螺丝快速安装，装配时只需要在面板上开出对应尺寸的矩形开孔，将带边框的数码管组件从面板正面推入，卡扣就会自动卡在面板背面，整个装配过程不需要额外工具，单人就能快速完成，大幅提升流水线的装配效率。从安装边界尺寸来看，这款边框的正面外轮廓尺寸比面板开孔单边大0.8mm，保证安装后完全遮盖开孔边缘的毛刺或者加工误差，框体的内部有效容纳尺寸刚好匹配0.56英寸四位七段数码管的标准外形，不会出现尺寸过大导致的晃动，也不会因为尺寸过小造成装配干涉。边框的深度方向做了让位设计，数码管的引脚部分不会和框体发生干涉，同时预留了焊线或者接插排线的空间，不管是直接焊线还是接插2.54mm间距的排针，都有足够的操作空间，

　　不会因为空间不足导致焊线困难或者排线被挤压破损。在实际选型应用中，这款边框适配所有标准尺寸的0.56英寸四位共阴、共阳七段数码管，不需要针对不同品牌的数码管做额外的结构修改，通用性很强。做设备面板结构设计时，直接选用这类标准化的安装边框，比自己重新设计开模做固定件的成本低很多，而且结构经过实际装配验证，不会出现卡扣断裂、定位不准、装配间隙不均的问题。很多小型设备的数显面板之前采用螺丝固定数码管的方式，不仅需要在面板上打多个螺丝孔，影响面板的整体美观，而且装配工时很长，采用这种带弹性卡扣的一体式边框后，装配一个数码管的时间从原来的两三分钟缩短到几秒钟，同时面板正面看不到任何固定件，外观一致性更好。另外，这款边框的边角都做了R角过渡处理，没有尖锐的棱角，装配时不会划伤操作人员的手，也不会刮伤数码管的表面或者面板的涂层。框体的壁厚均匀，避免注塑成型时出现缩痕、变形的问题，长期在-10℃到60℃的工业环境下使用，不会因为温度变化出现卡扣失效、框体变形的问题，适配大多数工业现场的使用环境。在做三维建模选型时，可以直接将这个边框的模型导入到整体设备的装配体中，直接核对面板开孔尺寸、安装位置、与内部PCB板的间距，不需要重新绘制边框模型，能大幅缩短结构设计的周期，同时避免因为自行建模的尺寸误差导致后续开模或者装配出现问题。
