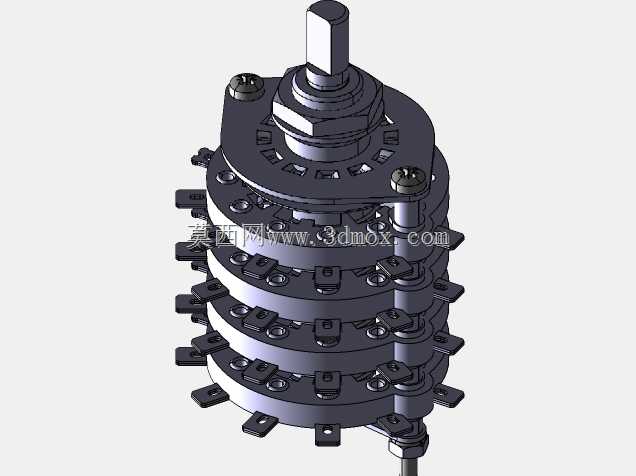

四层六工位旋转波段开关结构设计

　　这款多层旋转开关的结构设计，核心围绕多回路同步切换的电气控制需求展开，在工业控制机柜、测试仪器、音频设备、小型机电控制装置中都有广泛的应用场景，能够在单轴旋转操作下同步完成四路独立回路的档位通断切换，单组回路支持6个固定档位的触点选通，相比单一层级的旋转开关，能大幅缩减控制面板的安装占用空间，减少操作元件的排布数量。从实际使用场景来看，这类开关常被用在需要多组信号同步切换的设备上，比如老式测试仪器的量程切换、工业设备的功能档位选择、专业音频设备的信号通路切换，甚至部分小型电焊机、充电机的输出档位调节也会用到同结构的开关，操作时仅需转动前端的旋钮轴，就能带动内部所有层的动触点同步转动，实现各回路对应档位的同步接通与断开，操作逻辑清晰，

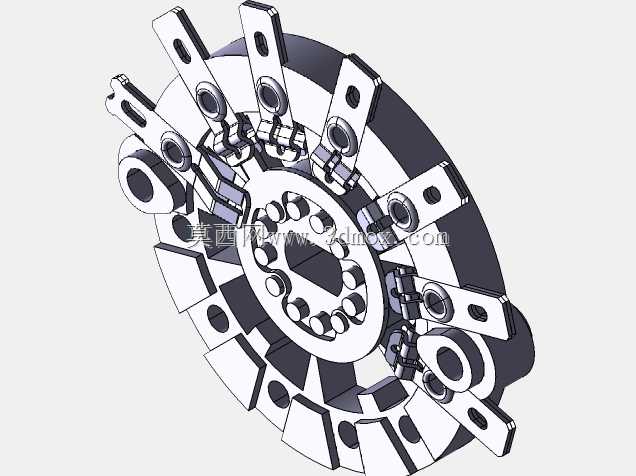

　　档位定位清晰，不会出现错位切换的问题。设计过程中首先要考虑的是多层结构的同轴度问题，每一层的绝缘基座都采用中心通孔套在主轴上，层与层之间通过绝缘隔套分隔，保证相邻层的触点之间不会出现爬电或者误导通的问题，每层基座上均匀排布6组静触点接线端，接线端从基座外缘伸出，方便外部导线的焊接或者螺丝压接，动触点组件固定在随主轴转动的绝缘转盘上，每个动触点采用弹性铜质材料，保证转动到对应档位时能和静触点保持稳定的接触压力，避免设备振动过程中出现接触不良、信号闪断的问题。档位定位结构设计在开关的前端安装侧，采用钢珠配合弹簧的定位结构，在前端的金属定位盘上均匀加工6个对应档位的定位凹坑，主轴转动时钢珠在弹簧压力下卡入对应凹坑，

　　给操作者清晰的档位反馈手感，同时保证开关在非操作状态下不会因为振动自行移位，确保触点接触位置的准确性。安装边界方面，这款开关采用前端螺纹轴套的安装方式，穿过控制面板的安装孔后通过配套的锁紧螺母固定，适合安装在厚度1-5mm的金属或者塑料控制面板上，主轴伸出端的尺寸适配标准规格的塑料或者金属旋钮，用户可以根据设备的外观需求选配不同样式的操作旋钮。每层的接线端子沿基座圆周方向均匀排布，接线时需要预留足够的导线弯曲空间，避免导线过度弯折挤压相邻层的端子，造成层间短路。结构设计上所有的金属导电部件都做了防锈镀层处理，基座部分采用高强度绝缘工程材料，具备足够的介电强度，能够满足常用低压控制回路的绝缘要求，转动部分的配合间隙经过合理设计，

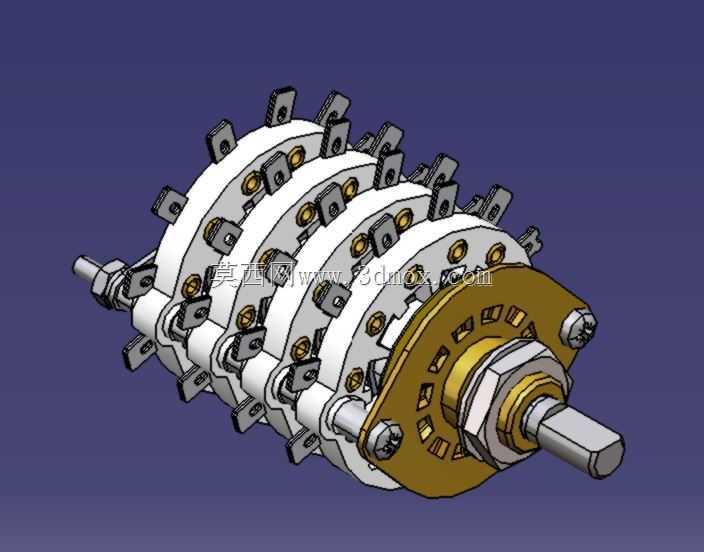

　　既保证转动操作的顺畅手感，又不会出现径向晃动导致的触点接触偏移。从结构可靠性角度考虑，动触点的弹性压力经过反复校核，既能保证足够的接触压力降低接触电阻，又不会因为压力过大导致操作力矩过大、长期使用磨损过快的问题，层间的绝缘隔套采用耐磨绝缘材料，长期转动过程中不会出现磨损掉屑导致的内部绝缘下降问题。在三维建模过程中，所有零件的配合公差都按照实际五金冲压件、机加工件、注塑件的常规公差等级设定，装配关系完全还原实际产品的装配顺序，从前端的锁紧螺母、定位盘，到逐次套入的每层开关基座、动触点转盘、层间隔套，最后到尾部的固定挡片，整个装配流程和实际生产的装配流程完全一致，能够直接用于产品的结构验证、安装干涉检查，也可以作为电气设计人员做控制柜布局时的选型参考模型，帮助设计人员提前确认安装空间、接线空间是否充足，避免实际生产装配时出现空间不足、部件干涉的问题。
