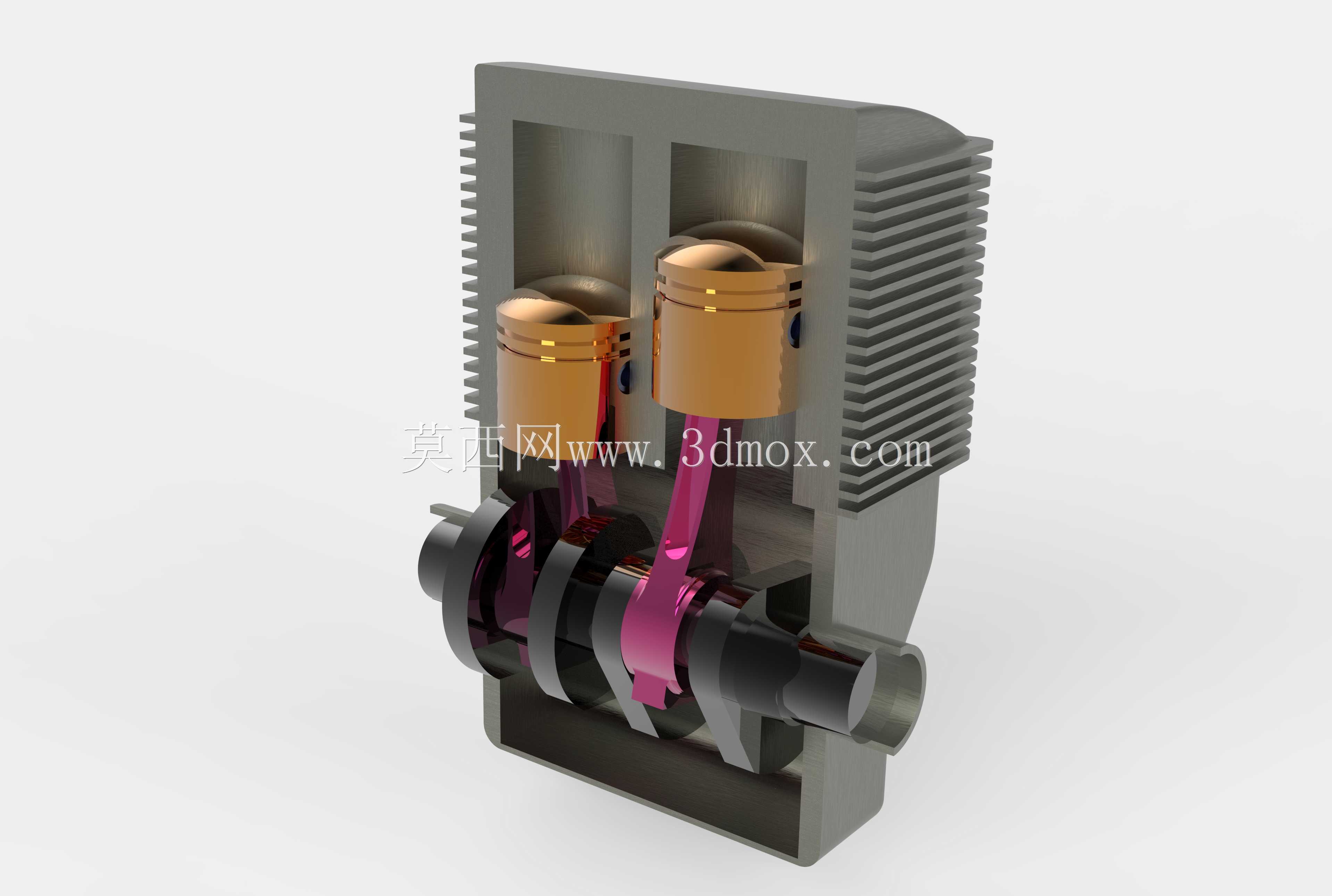

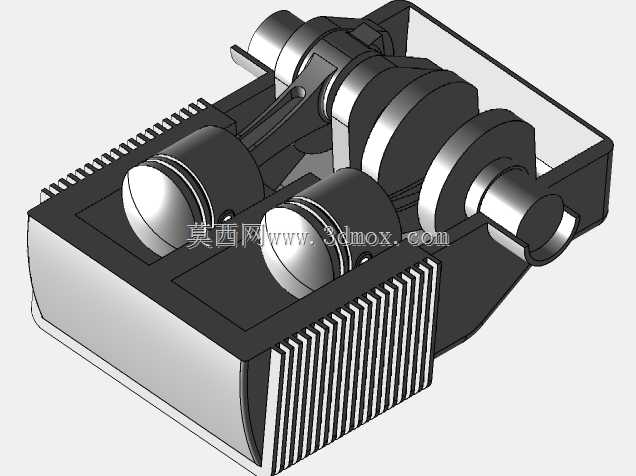

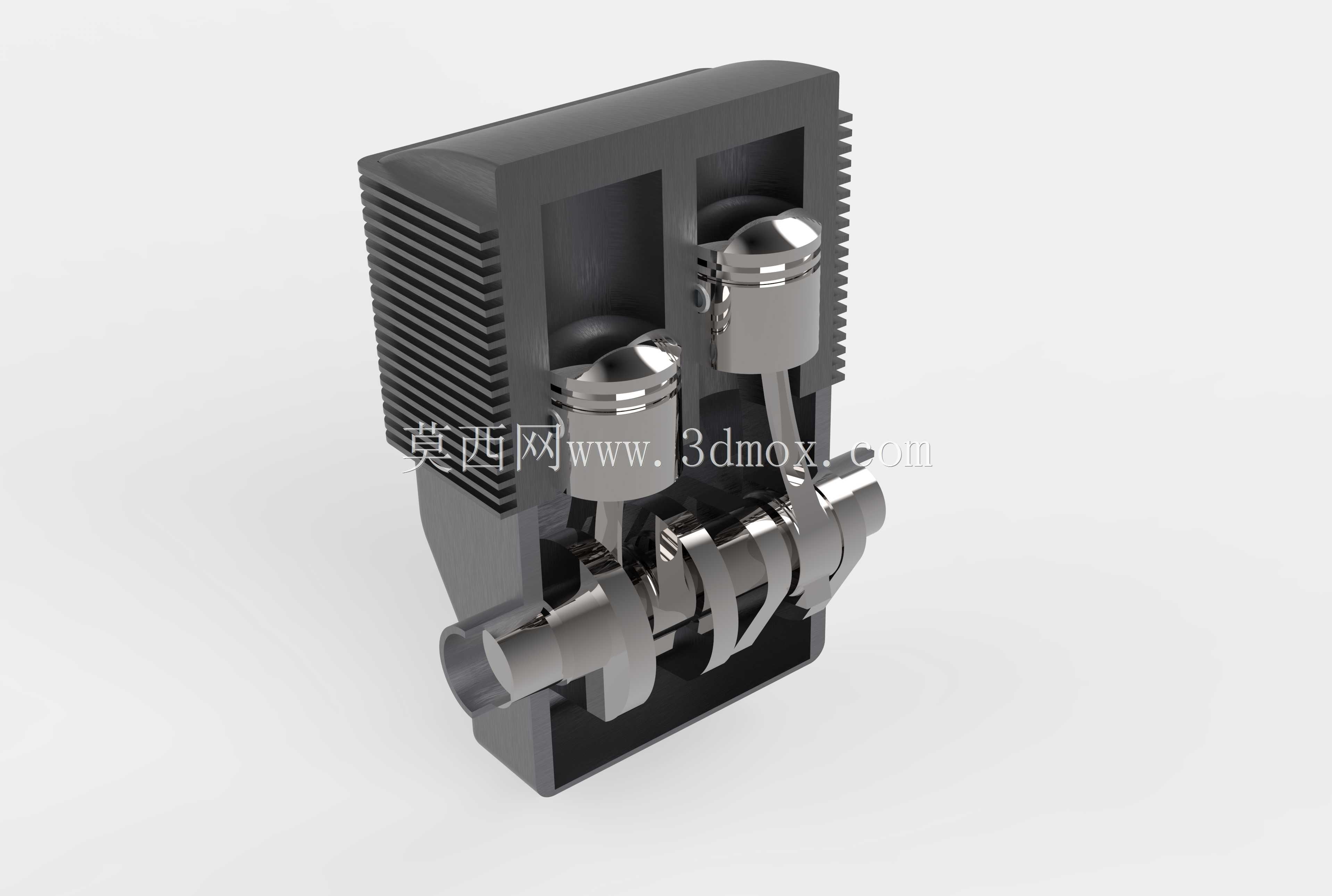

　　这套双缸动力结构的三维建模，完全围绕小型通用内燃动力的实际装机需求搭建，没有做多余的装饰性结构，所有几何特征都对应实际加工与装配的边界要求。从应用场景来看，这类双缸结构多用于小型通用动力配套，覆盖便携发电机组、小型园林作业机械、轻型摩托类代步设备、小型工程辅助机具等领域，这类场景对动力单元的体积控制、振动抑制、装配兼容性都有明确要求，建模过程中也针对性做了结构还原。先看核心的运动副匹配关系，活塞与缸筒的配合间隙预留了热膨胀余量，建模时活塞裙部的型线做了微锥度处理，避免热态工况下出现拉缸问题，活塞销孔的同轴度公差在建模时就做了基准约束，保证连杆小头的摆动自由度不受额外约束。曲轴部分采用整体式曲柄结构，两个曲柄销的相位差180度，

　　平衡块的配重轮廓完全按照往复惯性力平衡的计算结果绘制，能抵消一阶往复惯性力的大部分分量，降低整机运行时的振动幅值，这对便携类动力设备的使用体验影响很大，毕竟这类设备很多时候需要操作人员近距离扶持使用，振动过大会直接提升操作疲劳度。缸体部分采用分体式散热鳍片结构，鳍片的间距、厚度都参考风冷散热的流场要求设置，相邻鳍片之间的流道没有做突兀的截面变化，能让冷却气流顺着鳍片间隙顺畅流过，带走缸套与燃烧室周边的热量，缸体的安装脚位做了统一的螺栓孔位布局，孔位的中心距、螺栓通孔直径都匹配通用小型动力的安装机架标准，不需要额外做转接板就能直接适配现有配套设备的安装位。从设计思路上，这套结构优先保证了零部件的工艺可行性，

　　比如缸体的散热鳍片拔模角度统一设置为1.5度，完全适配压铸工艺的出模要求，不会出现倒扣结构导致模具加工难度陡增；曲轴的主轴颈与曲柄销的过渡圆角做了统一的R角处理，避免应力集中导致的曲轴疲劳断裂，这在高转速往复运动部件里是必须重点关注的细节，很多新手建模时容易忽略过渡圆角，实际加工出来的零件很容易在交变载荷下出现断裂失效。再看安装边界的控制，整个动力单元的横向宽度、纵向高度、输出轴的伸出长度都做了紧凑化处理，输出轴的轴端做了标准的键槽结构，键槽的宽度、深度都对应通用的传动连接件尺寸，能直接匹配联轴器、皮带轮等传动部件，不需要二次加工轴端结构；缸盖部分的安装螺栓孔位围绕燃烧室中心均匀分布，保证缸垫压紧力均匀，避免出现燃气泄漏的问题，

　　进排气道的走向做了平滑过渡处理，减少进排气过程的气流阻力，提升充气效率。另外，建模时对所有运动部件的运动包络都做了间隙检查，比如连杆摆动到最大角度时，不会与缸体内壁、曲轴箱内壁发生干涉，活塞运行到上止点时，活塞顶面与缸盖底面的压缩余隙预留了合理尺寸，既保证压缩比符合设计要求，又不会出现活塞碰气门、碰缸盖的问题。整个结构的零部件拆分逻辑也完全按照实际装配流程设置，从缸体、曲轴、连杆、活塞、活塞环到缸盖、紧固件，每个零件都能独立拆分，符合实际装配的工艺顺序，既可以用于结构教学演示，也能作为同类动力产品改型设计的基础参考框架，设计人员可以在这个基础结构上调整缸径、行程、压缩比等参数，快速适配不同功率需求的配套场景。
